In diesem Artikel wird erklärt, wie man die Kabellänge für das manuelle Nabeninterface mit dem enviolo-Kabelwerkzeug richtig einstellt. Die Verwendung des enviolo Kabelwerkzeugs macht es viel einfacher, die richtige Kabellänge zu ermitteln.
Einstellen der Kabellänge ohne das Kabelwerkzeug
Für eine Anleitung, wie Sie die richtige Kabellänge ohne das enviolo-Kabelwerkzeug einstellen können, folge diesem Link.
Videoanleitung
Schritt für Schritt Anleitung
Werkzeuge
- enviolo Kabelwerkzeug
- Seitenschneider
- 2mm Inbusschlüssel
Montageanleitung

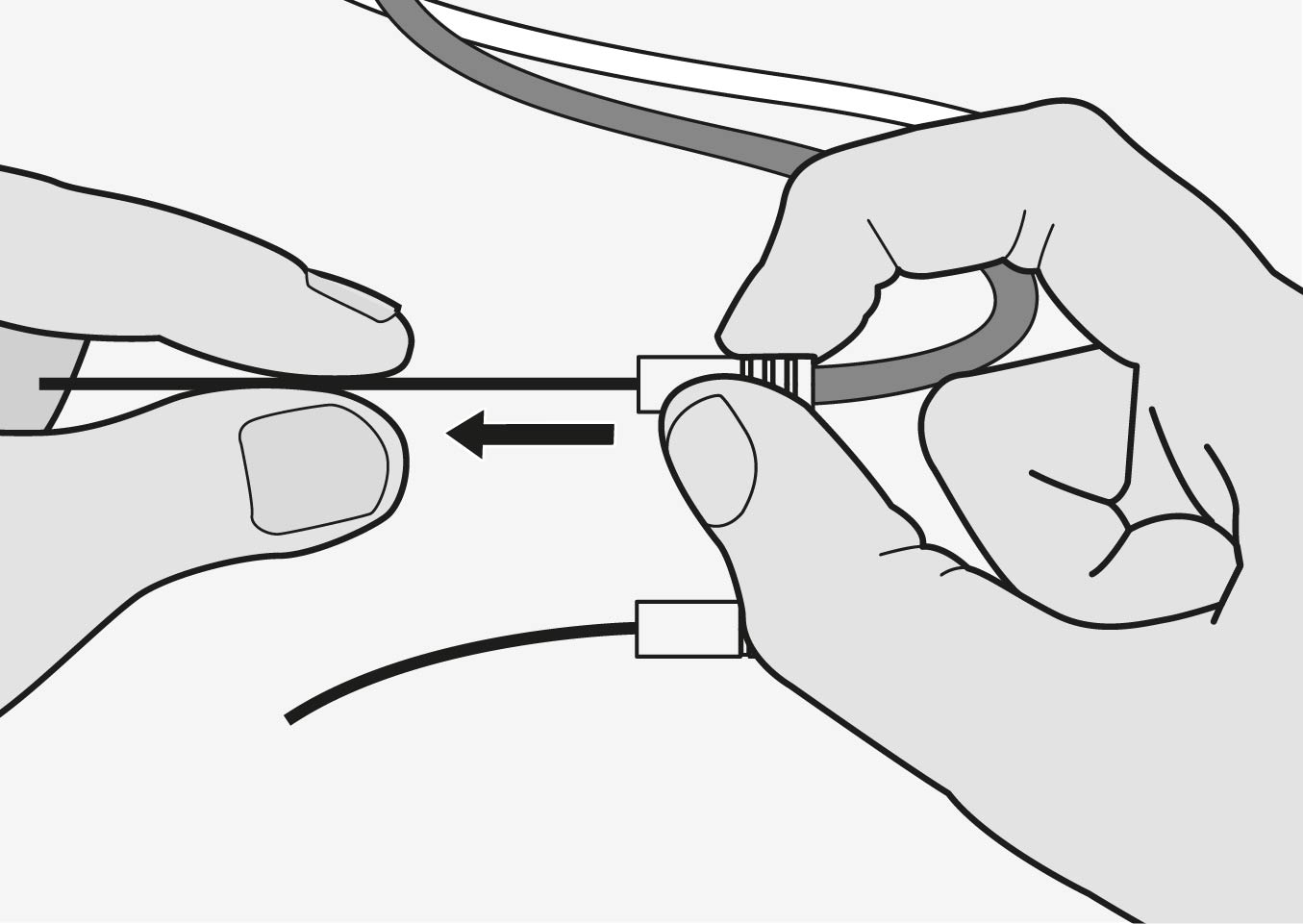

- Montieren Sie die Kabelendbeschläge nur durch Ziehen der Kabel am Ende des Gehäuses. Drehen Sie den Griff niemals mit nicht befestigten Zügen, da sie sich im Inneren des Schaltgriffs verklemmen können.
- Führen Sie die Schaltzüge durch die entsprechende Kabelhülle und stellen Sie sicher, dass die Hülle vollständig im Schaltgriff sitzt.
- Drehen Sie beide Vorspannschrauben vollständig im Uhrzeigersinn (nach innen), um ein maximales Montagespiel zu gewährleisten.

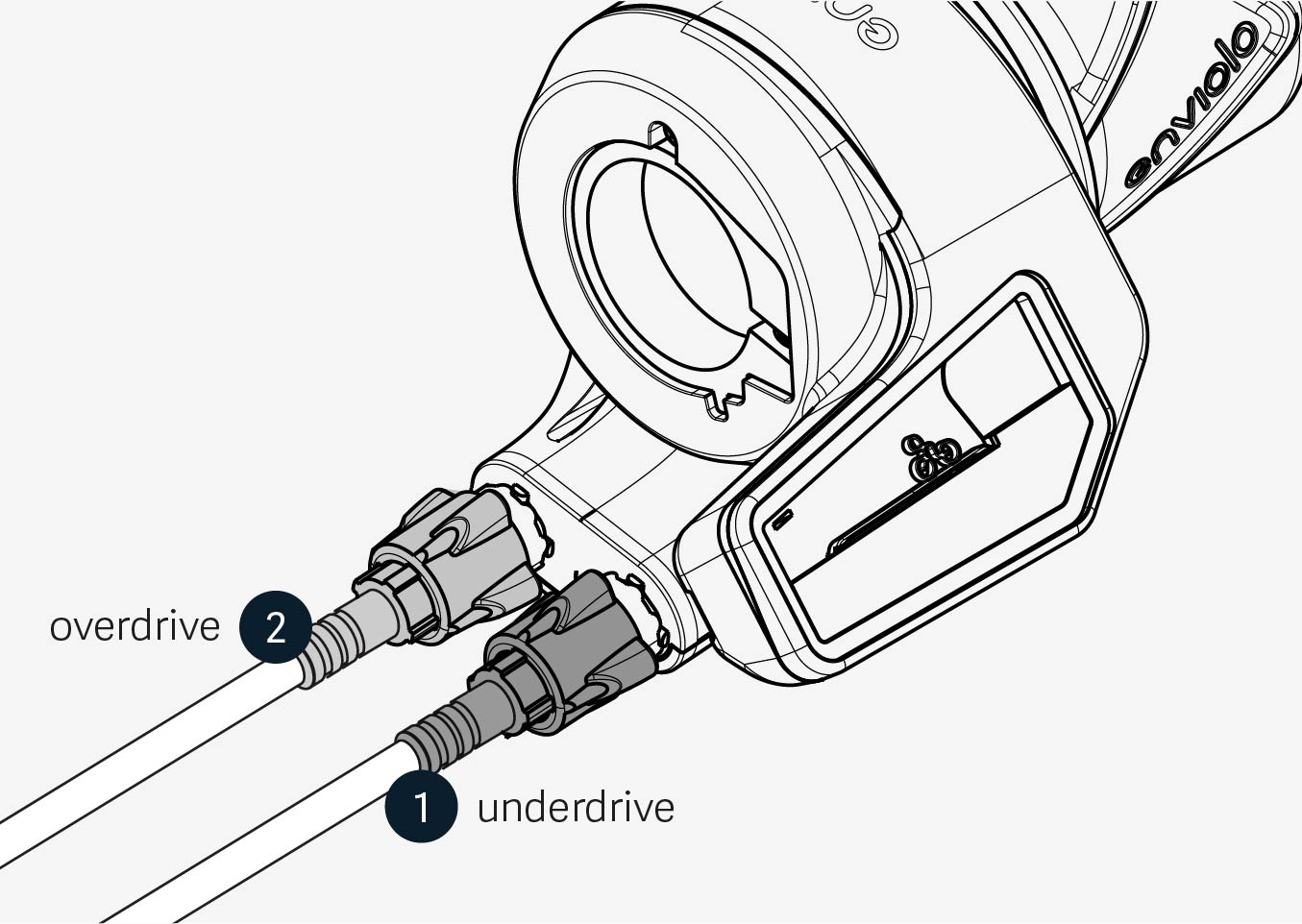

- Ziehen Sie den Overdrive-Schaltzug(2) fest bis zum Anschlag und vergewissern Sie sich, dass die Schaltanzeige ganz flach ist (Twist Display) oder dass sich der Griff vollständig gegen den Uhrzeigersinn dreht (Twistshifter), von der rechten Seite des Fahrrads aus gesehen.

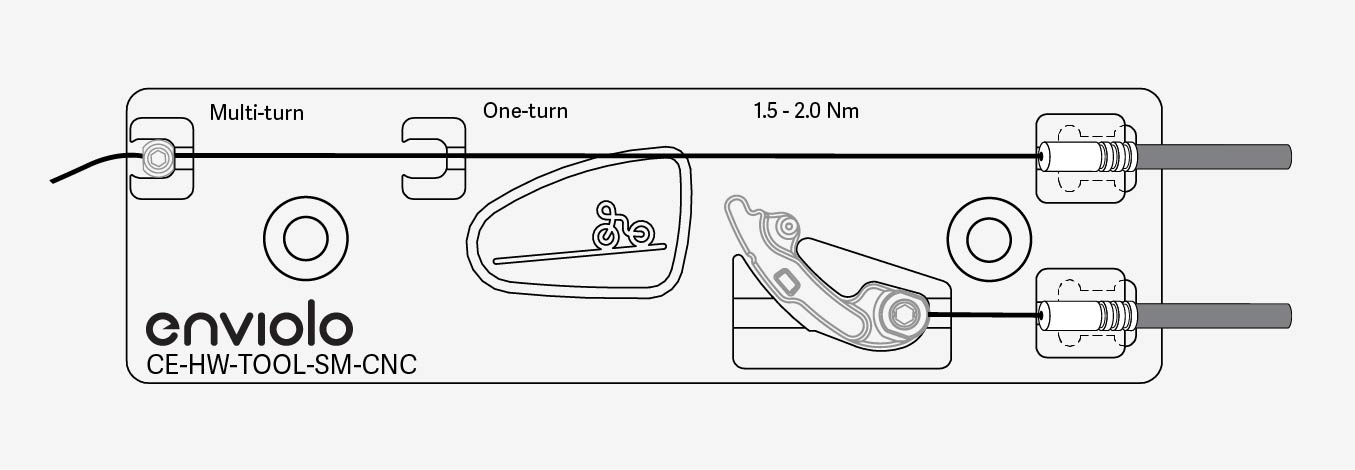

- Legen Sie das Underdrive-Kabel (1) durch die Lehre und die kleinere Endkappe in die hinterste Position im Kabelschneidwerkzeug, beschriftet mit "Multi turn". Ziehe die kleine Schraube mit 1,5 bis 2 Nm an.
- Führen Sie das Overdrive-Kabel (2) in die entsprechende Halterung am Kabelschneidwerkzeug ein. Vergewissern Sie sich, dass das Display im schwersten Gang ist, indem Sie das Kabel bis zur maximalen Position ziehen (das Display-Symbol sollte flach sein).
- Befestigen Sie das Kabel mit einem 2-mm-Inbusschlüssel und ziehen Sie es mit 1,5-2,0 Nm an.
- Schneiden Sie das überschüssige Kabel so kurz wie möglich ab, maximal 2,0 mm vom Ende des unteren Kabelanschlags.
- Vergewissern Sie sich, dass die Kabelhülle vollständig am Gehäuse des Drehgriffs anliegt.
- Ziehen Sie nun den Underdrive-Schaltzug durch das Werkzeug und vergewissern Sie sich, dass sich die Schaltanzeige (Drehanzeige) dabei nicht bewegt oder dass der Griff immer noch vollständig gegen den Uhrzeigersinn gedreht bleibt, von der rechten Seite des Fahrrads aus gesehen.
- Vergewissern Sie sich, dass der untere Schaltzug und der untere Schaltzuganschlag frei und ungehindert sind.
- Befestigen Sie das Kabel mit einem 2-mm-Inbusschlüssel und ziehen Sie es mit 1,5-2,0 Nm an.
- Schneiden Sie das Kabel bündig mit der Markierung am Stecker ab und stecken Sie die verbleibende Kabellänge in die Verriegelung.
- Vergewissern Sie sich, dass das Kabelgehäuse vollständig am Drehgriff anliegt.
Die Kabellänge sollte jetzt korrekt sein
Wenn Sie alle oben genannten Schritte erfolgreich durchgeführt haben, sollte die Zuglänge nun korrekt eingestellt sein. Sie können nun den Zug an das manuelle Nabeninterface anschließen.
Fahren Sie mit der Installation des manuellen Nabeninterface fort:
