In diesem Artikel wird erklärt, wie Sie die Kabellänge für manuelle Nabenschnittstellen ohne das enviolo-Kabelwerkzeug korrekt einstellen.
Das Einstellen der Länge mit dem Enviolo-Kabelwerkzeug ist einfacher
Mit dem Enviolo-Kabelwerkzeug lässt sich die richtige Kabellänge viel einfacher einstellen. Eine Anleitung zum Einstellen der richtigen Kabellänge mit dem enviolo-Kabelwerkzeug finden Sie in diesem Artikel.
Schritt-für-Schritt-Anleitung
Video
Werkzeuge
- Kabelschneidezange
- 2-mm-Inbusschlüssel
Montageanleitung
- Montieren Sie die Komponenten am Kabelende ausschließlich, indem Sie an den Kabeln am Ende der Hülle ziehen. Drehen Sie den Griff niemals, wenn die Kabel nicht befestigt sind, da sie sich im Zugeinsteller verklemmen können.

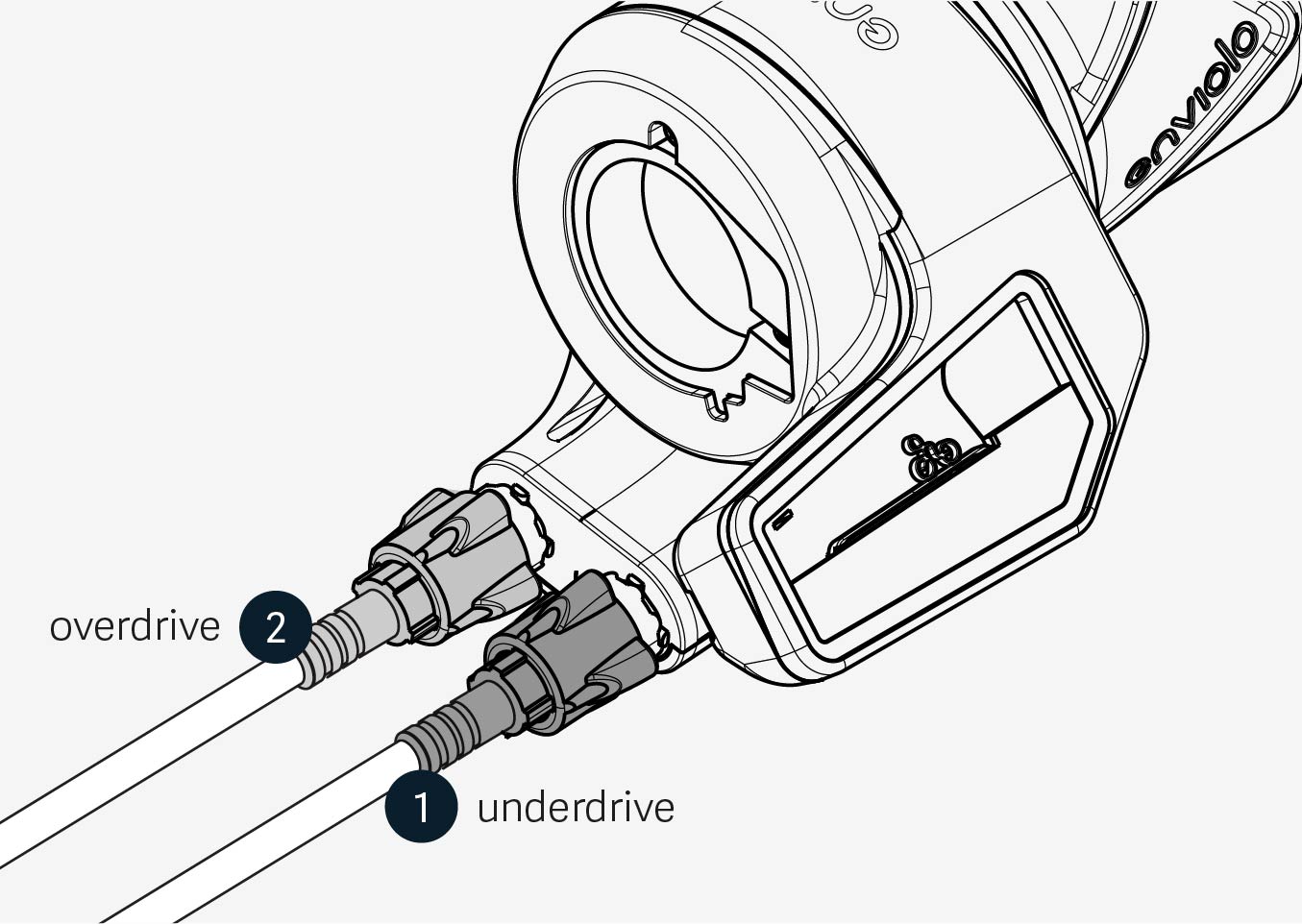

- Führen Sie die Schaltkabel durch die entsprechende Kabelhülle und stellen Sie sicher, dass die Hülle vollständig im Schalthebel sitzt.
- Drehen Sie beide Zugeinsteller vollständig im Uhrzeigersinn (hinein), um ein maximales Spiel für die Montage zu gewährleisten.
- Ziehen Sie das Untersetzungs-Schaltkabel an der Hinterachse fest, bis es stoppt. Überprüfen Sie dabei, dass die Schaltanzeige vollständig flach liegt (Twist Display) oder dass sich der Griff vollständig in die gegen den Uhrzeigersinn angezeigte Richtung dreht (Twist-Controller), betrachtet von der rechten Seite des Fahrrads.
- Führen Sie das Untersetzungs-Schaltkabel durch den Untersetzungs-Kabelanschlag und befestigen Sie den Untersetzungs-Kabelanschlag bei 120 mm, während Sie das Kabel fest ziehen.
- Stellen Sie sicher, dass die Kabelhülle vollständig im Zugeinsteller sitzt.Verwenden Sie einen 2-mm-Inbusschlüssel, befestigen Sie das Kabel und ziehen Sie es mit 1,5–2,0 Nm an.
- Schneiden Sie das überschüssige Kabel so kurz wie möglich ab, maximal 2,0 mm vom Ende des Untersetzungs-Kabelanschlags entfernt.
- Ziehen Sie das Übersetzungs-Schaltkabel an der manuellen Nabenschnittstelle fest, bis es stoppt. Überprüfen Sie dabei, dass die Schaltanzeige auf einen steilen Hügel zeigt (Twist Display) oder dass sich der Griff vollständig in die im Uhrzeigersinn angezeigte Richtung dreht (Twist), betrachtet von der rechten Seite des Fahrrads.
- Stellen Sie sicher, dass das Untersetzungs-Schaltkabel und der Untersetzungs-Kabelanschlag frei und nicht blockiert sind.
- Führen Sie das Übersetzungs-Schaltkabel durch den Übersetzungs-Riegel und befestigen Sie den Übersetzungs-Riegel bei 114 mm, während Sie das Kabel fest ziehen.
- Stellen Sie sicher, dass die Kabelhülle vollständig im Schalthebel sitzt.
- Verwenden Sie einen 2-mm-Inbusschlüssel, befestigen Sie das Kabel und ziehen Sie es mit 1,5–2,0 Nm an.
- Schneiden Sie das Kabel bündig mit der Kabelanschlaghalterung ab und verstauen Sie die verbleibende Kabellänge im Übersetzungs-Riegel.
- Stellen Sie sicher, dass die Kabelhülle vollständig im Controller sitzt.
Letzter Schritt
Wenn Sie alle oben genannten Schritte erfolgreich befolgt haben, sollte die Kabellänge nun korrekt eingestellt sein. Sie können die Kabel jetzt mit der manuellen Nabenschnittstelle verbinden.
