Sehen Sie, wie der CliQ Pure Controller richtig zusammengebaut wird.

Schritt-für-Schritt-Anleitung

Wir empfehlen die Montage auf der rechten Seite des Lenkers

Der CliQ Pure Controller kann auf beiden Seiten des Lenkers montiert werden. Allgemein empfehlen wir die Montage auf der rechten Seite.

1 - Controller montieren

Werkzeuge

• 3mm Inbusschlüssel

Montageanleitung

Um den Controller am Lenker zu montieren:

1. Montieren Sie den Handgriff – rechts oder links – gemäß den Herstelleranweisungen am Lenker.
2. Schieben Sie die Klemme über den Lenker.
3. Positionieren Sie den Controller so, dass die Taste während der Fahrt leicht mit dem Daumen erreichbar ist.
4. Ziehen Sie ihn mit einem 3mm Inbusschlüssel auf 1,0-2,0 Nm fest.

2 - Controller konfigurieren

Die Tasten des CliQ Pure können an die Vorlieben des Fahrers angepasst werden:

Montage auf der linken Seite

Für den links montierten Controller, mit Enviolo-Logo nach links gerichtet:

• Die Abwärtstaste erhöht die Trittfrequenz (leichteres Pedalieren): Drücken und halten Sie die untere und mittlere Taste für ca. 2 Sekunden, bis die LED für 2 Sekunden rot leuchtet.
• Die Abwärtstaste verringert die Trittfrequenz (schwereres Pedalieren): Drücken und halten Sie die obere und mittlere Taste für ca. 2 Sekunden, bis die Status-LED für 2 Sekunden grün leuchtet.

Montage auf der rechten Seite

Für den rechts montierten Controller, mit Enviolo-Logo nach rechts gerichtet:

• Die Abwärtstaste erhöht die Trittfrequenz (leichteres Pedalieren): Drücken und halten Sie die obere und mittlere Taste für ca. 2 Sekunden, bis die LED für 2 Sekunden grün leuchtet.
• Die Abwärtstaste verringert die Trittfrequenz (schwereres Pedalieren): Drücken und halten Sie die untere und mittlere Taste für ca. 2 Sekunden, bis die LED für 2 Sekunden rot leuchtet.

3 - Controller koppeln

Anleitung zum Koppeln

1. Schalten Sie Ihr Antriebssystem ein.
2. Drücken und halten Sie an der Automatic-Schnittstelle die weiße Taste für ca. 3 Sekunden, bis sie blau blinkt, was anzeigt, dass sich die Schnittstelle im Kopplungsmodus befindet.

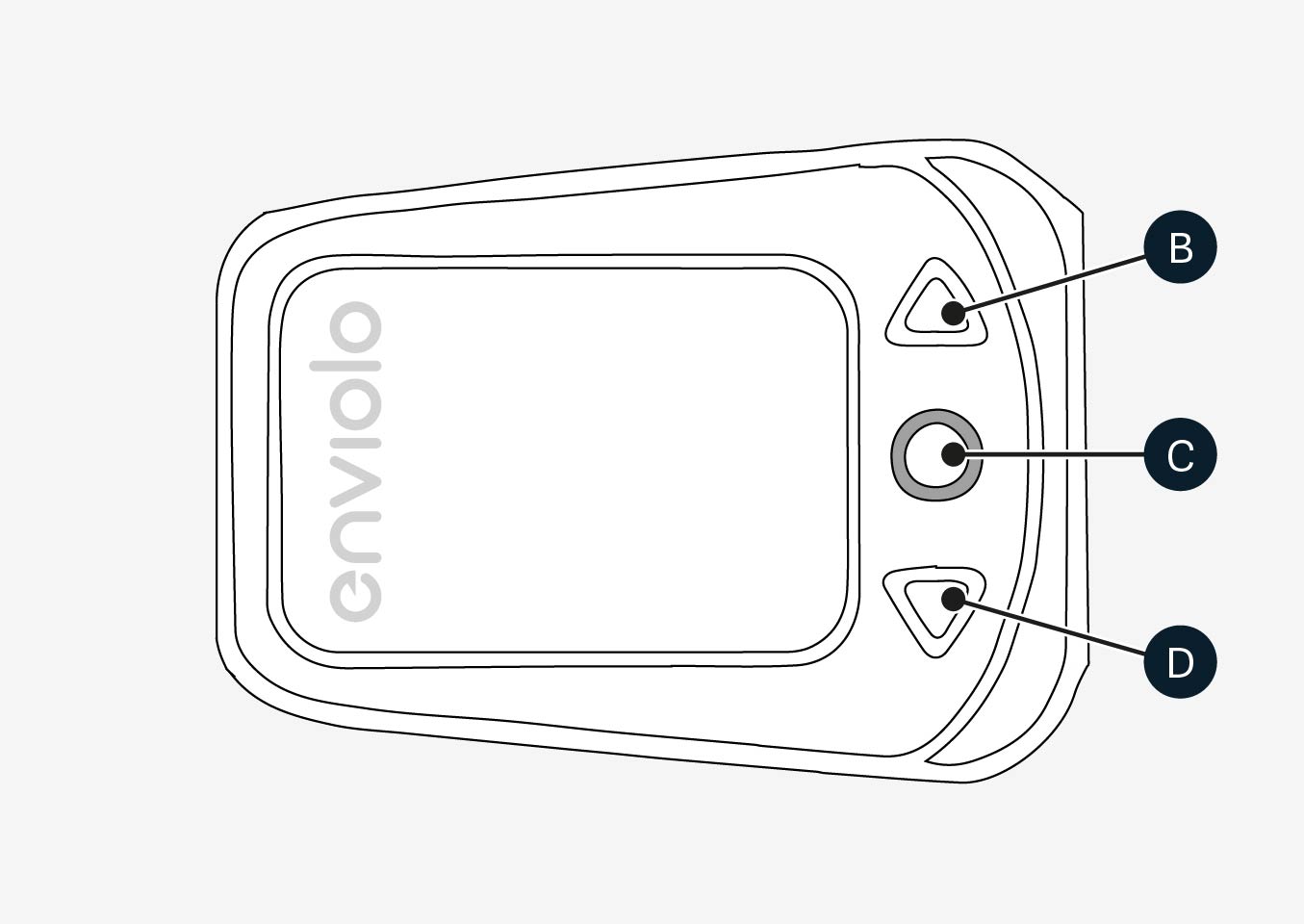

3. Schalten Sie den Controller ein und drücken und halten Sie die Ein-/Aus-Taste (C), bis eine rot-grün blinkende LED erscheint, was anzeigt, dass sich der Controller im Kopplungsmodus befindet.
   • Falls der Controller nicht einschaltet und eine Batterie benötigt, verwenden Sie eine Münze und setzen Sie eine CR2032 ein.
4. Der CliQ Plus sollte sich nun mit der Automatic-Schnittstelle koppeln.
   • Wenn die Controller-LED nur noch grün blinkt, ist die Verbindung hergestellt.
   • Blinkt die Controller-LED weiterhin rot-grün, ist keine Verbindung hergestellt und die Suche nach einer Verbindung läuft noch.

Batterie

Der CliQ Pure verwendet eine Standard-CR2032-Batterie. Die Batterie kann mit einer 0,50 €-Münze gewechselt werden.
