In diesem Artikel wird erklärt, wie du ein manuelles Nabeninterface auf eine Enviolo Nabe mit 148mm modularer Achse montiert.

Rückwärts Kompatibilität

Diese Anleitung gilt auch für ältere enviolo und NuVinci Naben mit 135mm Vollachse.

Manuelle Nabeninterface Varianten

Es gibt zwei verschiedene Varianten des Nabeninterface, diese unterscheiden sich in der Zähneanzahl des Mitnehmers für die sog. "Spline Nut" (A) Diese ist unterschiedlich, je nach Nabe:

• 40T (Zähne) - Heavy Duty, Extreme (und ältere enviolo CA)
• 44T (Zähne) - Urban, City, Trekking (und ältere enviolo CO, SP, CA)

Schritt für Schritt Anleitung

Werkzeuge

• Drehmomentschlüssel
• 17mm Aufsatz
• Marker  (weiß)
• Schraubstock oder Laufradhalterung

Montageanleitung

1. Vergewissern Sie sich, dass das manuelle Nabeninterface, welches Sie haben, die korrekte Anzahl der Zähne der Spline nut für Ihre Nabe aufweißt.:
   • Urban, City, und Trekking Naben haben 44T.
   • Heavy Duty und Extreme Naben haben 40T.
2. Spannen Sie das Laufrad in den Schraubstock oder eine geeignete Halterung.

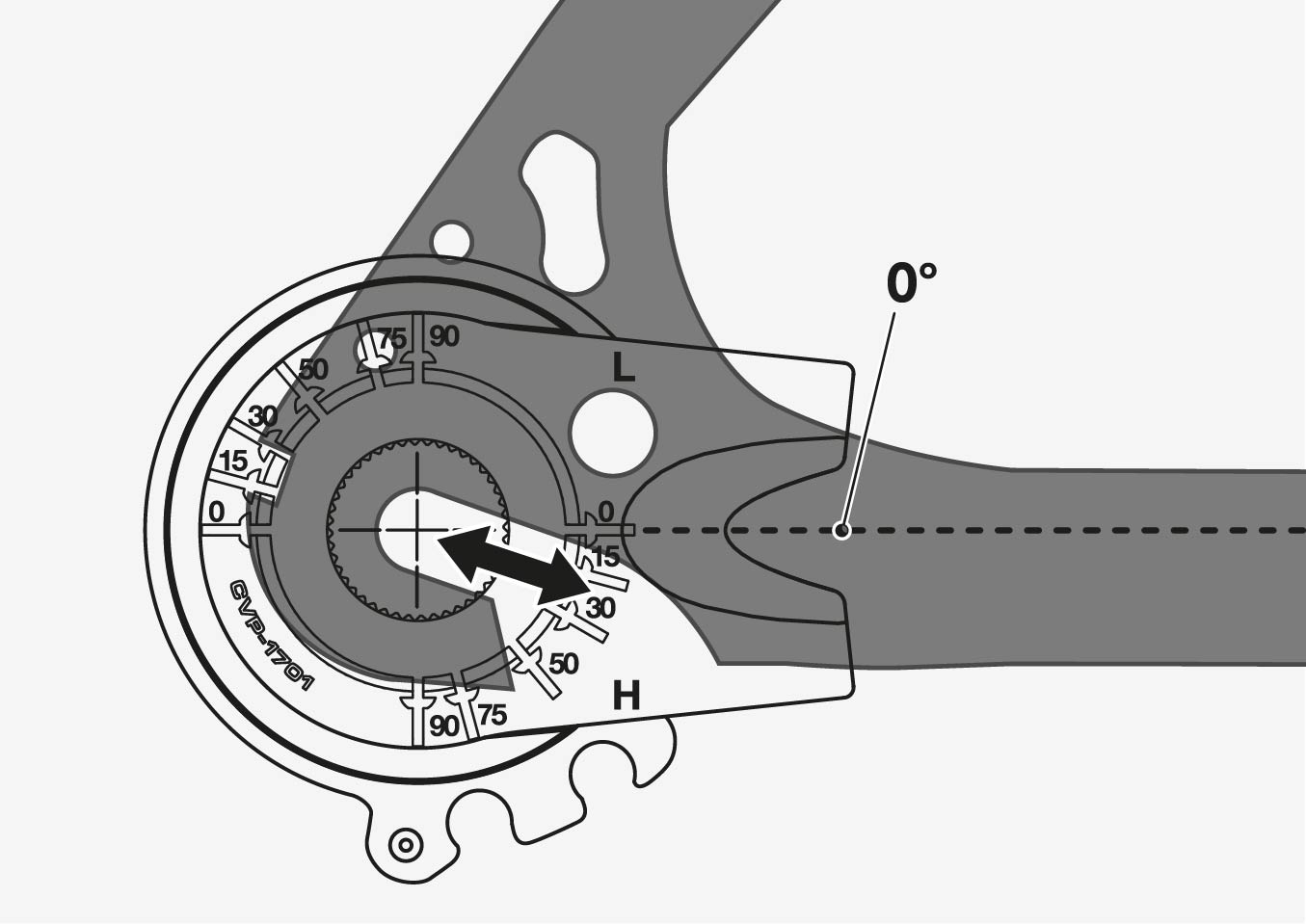

   • Im Gegensatz zu einer 135-mm-Vollachse ist der Winkel des manuellen Nabeninterface im Verhältnis zur Nabe bei der Montage der MHI auf 148-mm-Modulnaben mit der Drehmomentabstützung auf der anderen Seite der Nabe auszurichten. Es empfiehlt sich diese zum anhalten zu montieren, aber noch nicht festzuschrauben.
     • Die Kabel dürfen sich nicht zu stark biegen.
   • Markieren Sie das Interface in der Mitte des Ausfallendes mit einem Markierstift.

     • Bei korrekter Ausrichtung des Interface innerhalb des rechten Ausfallendes entspricht der Einbauwinkel dem angegebenen Winkel des Ausfallendes.
   • Wenn keine Schaltsperre installiert ist, stellen Sie sicher, dass die Markierungen zwischen der Spline nut (C) und dem Schaltmitnehmer (D) aufeinander ausgerichtet sind. Wenn die Markierungen nicht ausgerichtet sind, müssen Sie die Nabe auf vollen Overdrive zurückstellen, bevor Sie fortfahren.
3. Halten Sie das manuelle Nabeninterface über die rechte Achse und richten Sie die Markierung, die Sie zuvor mit einem Stift angebracht haben, auf eine der Achsflächen aus.
4. Nach dem Ausrichten setzen Sie das manuelle Interface vollständig auf die Achse, auf den Schaltmitnehmer und die Spline nut.

Weiter mit dem nächsten Schritt

Wenn Sie die obigen Schritte befolgt haben, ist Ihr manuelles Nabeninterface nun auf der Nabe montiert. Fahren Sie nun mit der Montage des Hinterrads fort:

• So montiert man ein manuelles Hinterrad mit 148mm Modularachse im Rahmen
