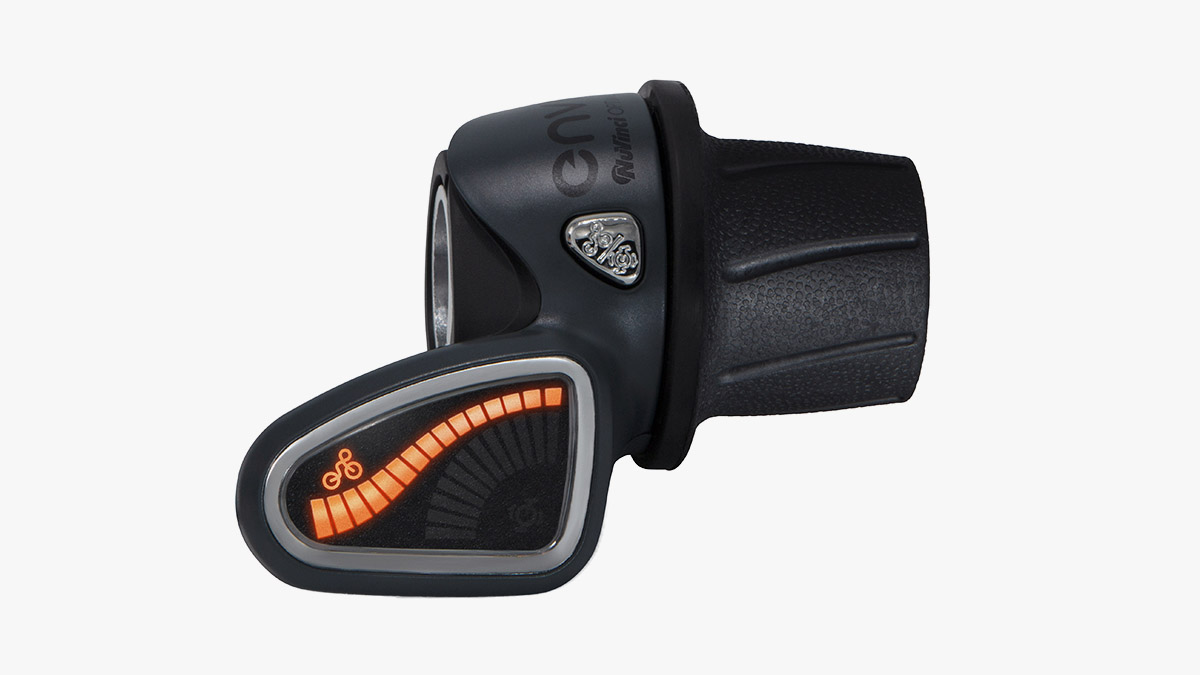

Dieser Artikel erklärt, wie Sie Ihren NuVinci H8, auch bekannt als Advanced Rider Controller (ARC) oder Grip Shift, ordnungsgemäß montieren.
Videoanleitung
Schritt-für-Schritt-Anleitung
Werkzeuge
- 3mm Inbusschlüssel
Montageanleitung
- Montieren Sie den rechten Bremshebel gemäß den Anweisungen des Herstellers.

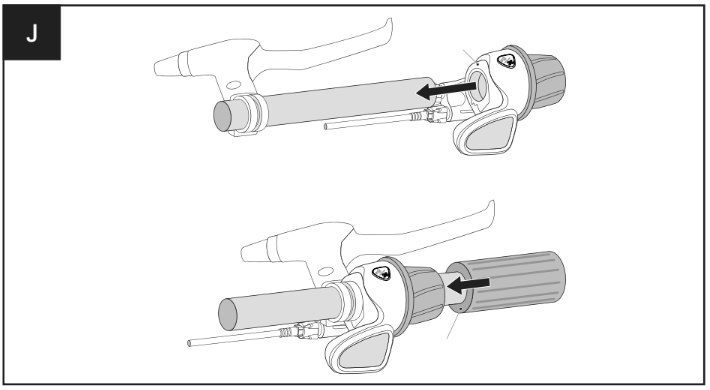

- Schieben Sie den Griffwechsel auf den Lenker.
- Montieren Sie den rechten Griff gemäß den Anweisungen des Herstellers auf dem Lenker.
- Positionieren Sie den Controller so, dass das Display für den Fahrer sichtbar ist und das Kabel nicht blockiert wird.

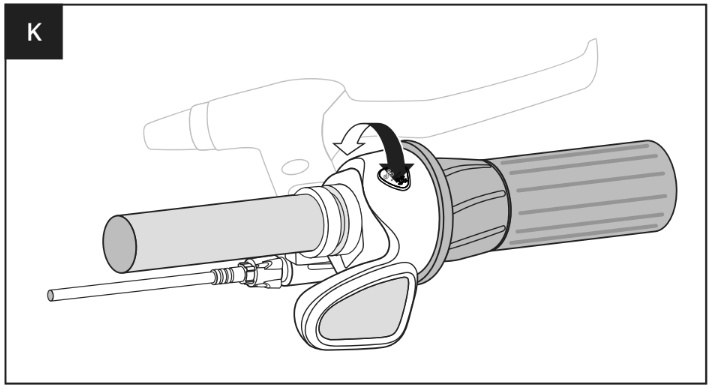

- Ziehen Sie die Klemmschraube mit 2,0 - 2,5 Nm fest
- Schließen Sie abschließend das Kabel durch den Rahmen an und verbinden Sie es mit dem Hauptkabelbaum.
Achten Sie darauf, die Kabelbinder nicht zu fest anzuziehen
Ziehen Sie die Kabelbinder nicht zu fest an, da sonst das Kabel des Controllers beschädigt werden könnte.
Fertig
Ihr H3 3-Tasten-Controller sollte jetzt montiert sein.
