Diese Anleitung beschreibt, wie Bremsadapter ausgetauscht werden und welche Naben diese unterstützen.

Abwärtskompatibilität

Diese Anleitung ist kompatibel mit Enviolo Commercial (CO) Legacy-Naben sowie NuVinci N360-, N380- und N380SE-Naben mit 135 mm Vollachse.

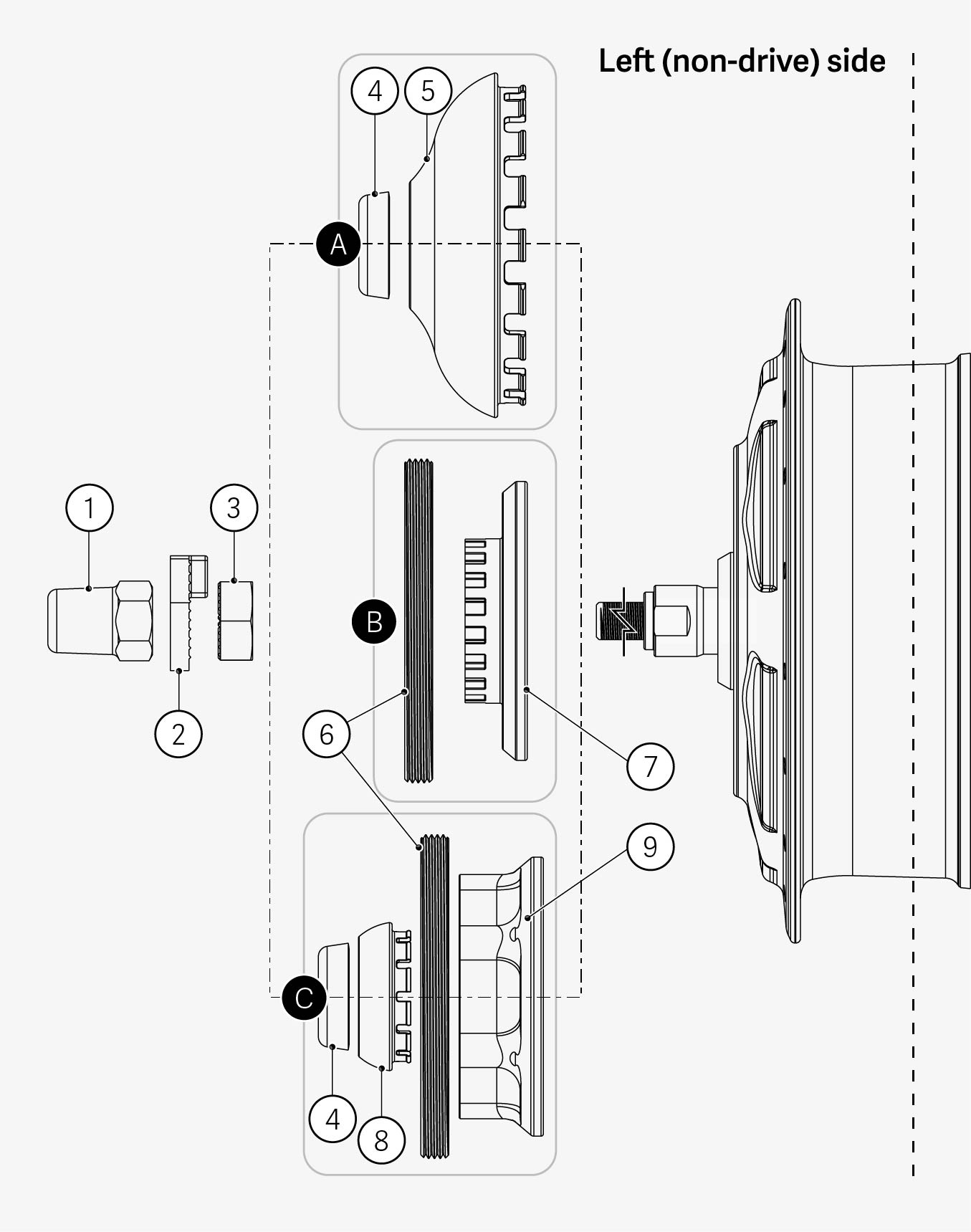

Kompatibilität der Bremsadapter

Je nach Nabe gibt es bis zu drei verschiedene Bremsadapter:

Urban

Die Urban-Nabe mit 135 mm Vollachse unterstützt zwei Bremsadapter:

• A – Felgenbremse
• C – Scheibenbremse

City und Trekking

Die City-, Trekking- sowie die entsprechenden Legacy-Naben (Commercial und NuVinci N360, N380, N380SE) unterstützen drei verschiedene Bremsoptionen:

• A – Felgenbremse
• B – Rollenbremse
• C – Scheibenbremse

Alle anderen Naben

Alle anderen Naben mit 135 mm Vollachse unterstützen einen Bremsadapter:

• C – Scheibenbremse

Schritt-für-Schritt-Anleitung

A – Felgenbremsadapter

Video

Spulen Sie das Video auf 2:52 vor, um die Anleitung für den Felgenbremsadapter zu sehen:

Werkzeuge

• 17-mm-Schlüssel
• Drehmomentschlüssel mit 17- und 19-mm-Nüssen
• Felgenbremsadapter-Kit

Anleitung

Demontage

1. Spannen Sie das Rad in einen Schraubstock ein.
2. Entfernen Sie die linke Achsmutter (1).
3. Entfernen Sie die linke Verdrehsicherungsscheibe (2).
4. Entfernen Sie die linke Mutter (3).
5. Entfernen Sie die gewölbte Unterlegscheibe (4).
6. Hebeln Sie mit einem kleinen Schlitzschraubendreher die Felgenbremsabdeckung (5) vorsichtig ab und entfernen Sie sie.

Montage

1. Spannen Sie das Rad in einen Schraubstock ein.
2. Drücken Sie die Felgenbremsabdeckung (5) in Position, bis sie vollständig sitzt.
3. Montieren Sie die gewölbte Unterlegscheibe (4).
4. Montieren Sie die linke 17-mm-Mutter (3).
   • Ziehen Sie sie mit 30–35 Nm an.

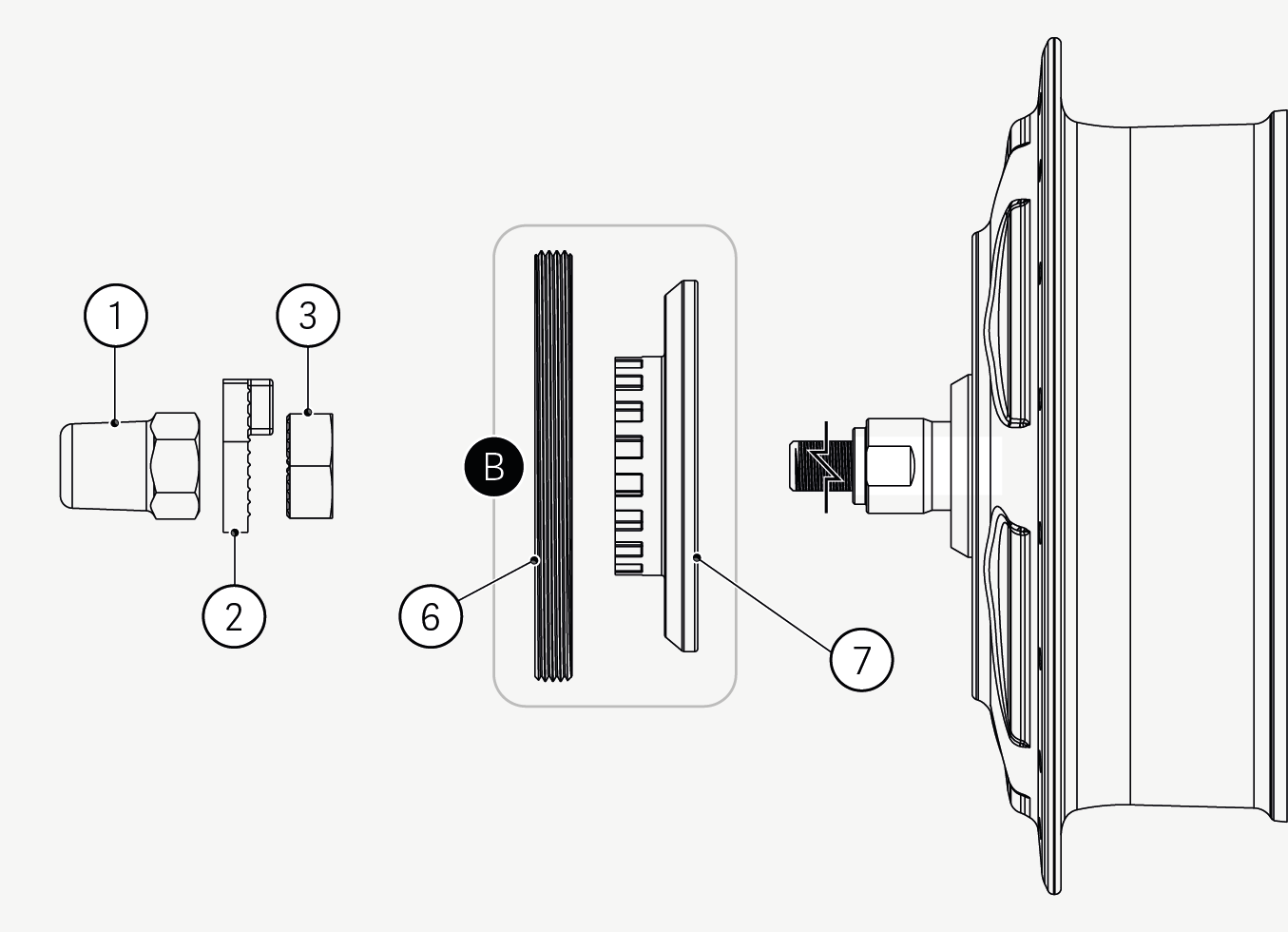

B – Rollenbremsadapter

Video

Spulen Sie das Video auf 1:55 vor, um die Anleitung für den Rollenbremsadapter zu sehen:

Werkzeuge

• Elektrischer Drehmomentschlüssel
• Gehörschutz
• 17-mm-Schlüssel
• Schraubstock
• Reinigungsmittel
• Drehmomentschlüssel mit 17- und 19-mm-Nüssen
• Starkes Schraubensicherungsmittel (Loctite® 277TM oder gleichwertig)
• Enviolo Bremsadapter-Werkzeug
• Rollenbremsadapter-Kit

Anleitung

Demontage

1. Spannen Sie das Rad in einen Schraubstock ein.
2. Entfernen Sie die linke Achsmutter (1).
3. Entfernen Sie die linke Verdrehsicherungsscheibe (2).
4. Entfernen Sie die linke Mutter (3).
5. Sichern Sie das Rad und verwenden Sie den elektrischen Drehmomentschlüssel mit dem Enviolo-Bremsadapter-Werkzeug, um den Brems-Sicherungsring (6) zu lösen.
   • Es wird empfohlen, einen elektrischen Drehmomentschlüssel zu verwenden, da die Sicherungsringe mit einem starken Klebstoff montiert sind.
   • Tragen Sie dabei Gehörschutz.
6. Entfernen Sie den Rollenbremsadapter (7) von der Nabe.
7. Prüfen und reinigen Sie das Innere der Nabenschale.

Montage

1. Spannen Sie das Rad in einen Schraubstock ein.
2. Montieren Sie den Rollenbremsadapter (7) auf der Nabe.
3. Tragen Sie eine Linie starken Schraubensicherungsklebers (entsprechend Loctite® 277TM) auf ein Gewinde des Brems-Sicherungsrings (6) auf.
4. Verwenden Sie das Enviolo-Bremsadapter-Werkzeug, um den Brems-Sicherungsring (6) in Position zu montieren.
   • Achten Sie sehr darauf, das Gewinde nicht zu beschädigen – drehen Sie zunächst gegen den Uhrzeigersinn, um den Gewindeanfang zu finden, und drehen Sie dann im Uhrzeigersinn, bis Sie Widerstand spüren.
   • Mit 55–65 Nm anziehen.
5. Montieren Sie die linke 17-mm-Mutter (3) und ziehen Sie sie mit 30–35 Nm an.
6. Entfernen Sie überschüssigen Klebstoff von der Nabenschale.
7. Schließen Sie die Montage ab, indem Sie den Rollenbremsrotor gemäß den Herstellerangaben montieren.

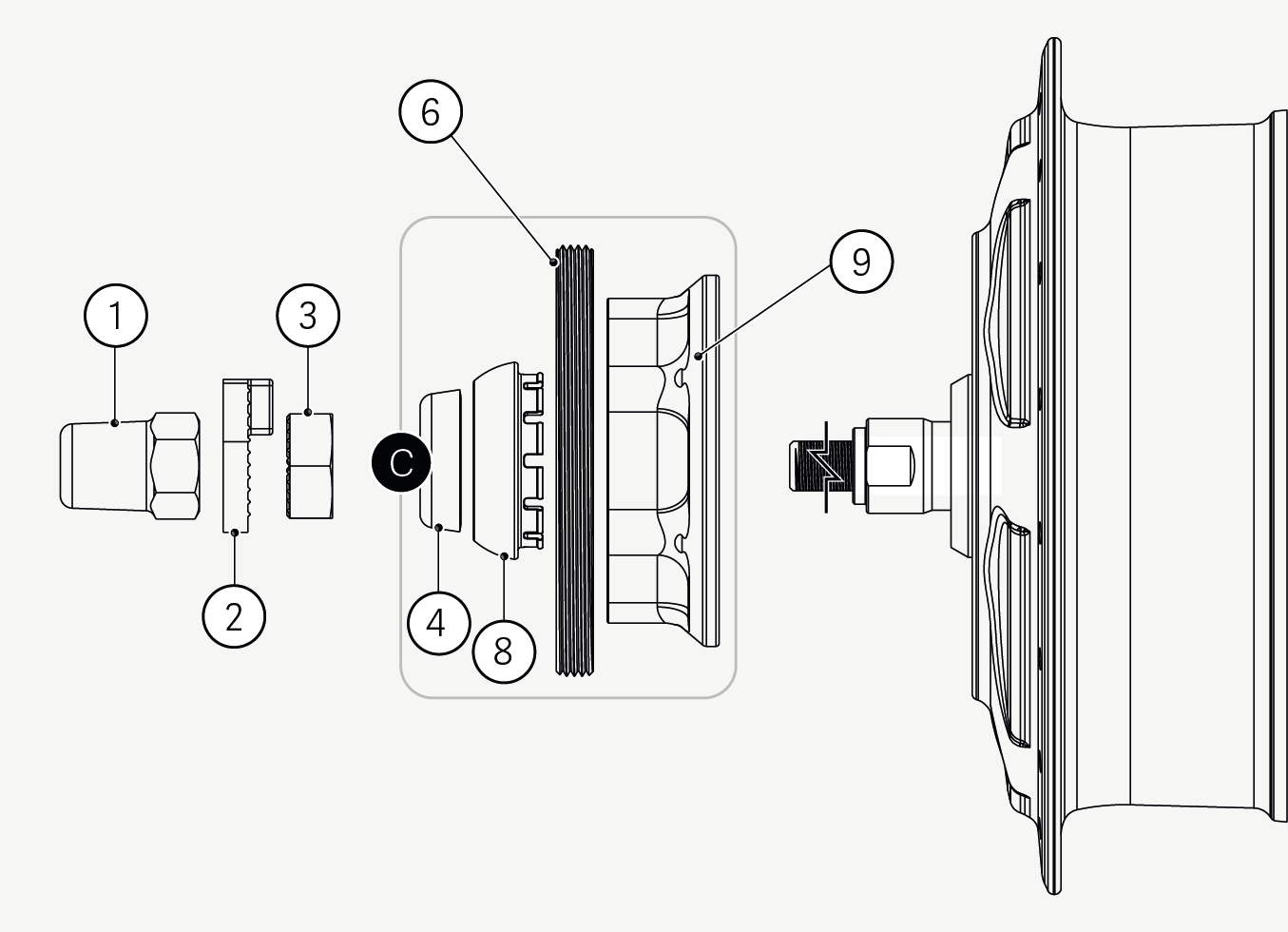

C – Scheibenbremsadapter

Video

Werkzeuge

• Elektrischer Drehmomentschlüssel
• Gehörschutz
• 17-mm-Schlüssel
• Schraubstock
• Reinigungsmittel
• Drehmomentschlüssel mit 17- und 19-mm-Nüssen
• Starkes Schraubensicherungsmittel (Loctite® 277TM oder gleichwertig)
• Enviolo Bremsadapter-Werkzeug
• Scheibenbrems-Hardware-Kit

Anleitung

Demontage

1. Spannen Sie das Rad in einen Schraubstock ein.
2. Entfernen Sie die linke Achsmutter (1).
3. Entfernen Sie die linke Verdrehsicherungsscheibe (2).
4. Entfernen Sie die linke Mutter (3).
5. Entfernen Sie die gewölbte Unterlegscheibe (4).
6. Sichern Sie das Rad und verwenden Sie den elektrischen Drehmomentschlüssel mit dem Enviolo-Bremsadapter-Werkzeug, um den Brems-Sicherungsring (6) zu lösen.
   • Es wird empfohlen, einen elektrischen Drehmomentschlüssel zu verwenden, da die Sicherungsringe mit einem starken Klebstoff montiert sind.
   • Tragen Sie dabei Gehörschutz.
7. Entfernen Sie die Staubkappe (8).
8. Entfernen Sie den Scheibenbremsadapter (9) von der Nabe.
9. Prüfen und reinigen Sie das Innere der Nabenschale.

Montage

1. Spannen Sie das Rad in einen Schraubstock ein.
2. Montieren Sie den Scheibenbremsadapter (9).
3. Tragen Sie eine Linie starken Schraubensicherungsklebers (entsprechend Loctite® 277TM) auf ein Gewinde des Brems-Sicherungsrings (6) auf.
4. Verwenden Sie das Enviolo-Bremsadapter-Werkzeug, um den Brems-Sicherungsring (6) in Position zu montieren.
   • Achten Sie sehr darauf, das Gewinde nicht zu beschädigen – drehen Sie zunächst gegen den Uhrzeigersinn, um den Gewindeanfang zu finden, und drehen Sie dann im Uhrzeigersinn, bis Sie Widerstand spüren.
   • Mit 55–65 Nm anziehen.
5. Montieren Sie die Staubkappe (8).
6. Montieren Sie die gewölbte Unterlegscheibe (4).
7. Montieren Sie die linke 17-mm-Mutter (3) und ziehen Sie sie mit 30–35 Nm an.
8. Entfernen Sie überschüssigen Klebstoff von der Nabenschale.
9. Schließen Sie die Montage ab, indem Sie den 6-Loch-Scheibenbremsrotor gemäß den Herstellerangaben montieren.

Fertig

Wenn Sie die oben beschriebenen Schritte (für eine der Optionen) erfolgreich durchgeführt haben, sollte der Bremsadapter nun ausgetauscht sein.

Wenn Sie weitere Hilfe benötigen, wenden Sie sich an den Enviolo Support.
