Dieser Artikel erklärt, wie der drahtlose CLiQ Pure Controller richtig eingerichtet und bedient wird.
Warum einen CLiQ Controller verwenden
Mit einem Controller können Sie die bevorzugte Kadenz im Automatikmodus (empfohlen) einstellen oder im manuellen Modus simulierte Gänge (1 bis 9) verwenden.
Wie man sich mit dem Automatic koppelt
Koppelanleitung
- Schalten Sie Ihr Antriebssystem ein.
- Drücken und halten Sie an der Automatic-Schnittstelle die weiße Taste für ca. 3 Sekunden, bis sie blau zu blinken beginnt, was anzeigt, dass die Schnittstelle im Kopplungsmodus ist.
- Schalten Sie den Controller ein und drücken und halten Sie die Ein-/Aus-Taste (C), bis eine rot-grüne LED blinkt, was anzeigt, dass sich der Controller im Kopplungsmodus befindet.
- Wenn der Controller nicht einschaltet und eine Batterie benötigt, verwenden Sie eine Münze und legen Sie eine CR2032 ein.
- Der CliQ Plus sollte sich nun mit der Automatic-Schnittstelle koppeln.
- Wenn die LED des Controllers nur noch grün blinkt, ist die Kopplung erfolgreich.
- Blinkt die LED des Controllers weiterhin rot-grün, ist keine Verbindung hergestellt und es wird noch nach einer Verbindung gesucht.
Funktionalität
Betriebsmodus
Sie können über die Enviolo-App zwischen AUTO- und MANUAL-Schaltung wechseln.
- AUTO – Der Enviolo Automatic passt die Kadenz intelligent an die Fahrt an. Dadurch wird der CliQ Controller oder das integrierte System (z. B. BOSCH) so eingestellt, dass die bevorzugte Kadenz angepasst wird.
- MANUAL – Die Enviolo Automatic-Schnittstelle emuliert eine 9-Gang-Nabenschaltung. Dadurch wird der CliQ Controller oder das integrierte System so eingestellt, dass die Kadenz manuell durch Emulieren von 9 Gängen geändert wird.
Laden Sie die Enviolo-App herunter
- Android 8 oder höher - Download aus dem Google Play Store
- iOS 13 oder höher - Download aus dem Apple App Store
Um mehr über die Nutzung der Enviolo-App zu erfahren, lesen Sie diesen Artikel.
Der Enviolo Automatic funktioniert am besten im AUTO-Modus
Der Enviolo Automatic ist ein intelligentes Set-and-Forget-System – stellen Sie einfach Ihre bevorzugte Kadenz (Trittfrequenz) ein, und die Schnittstelle passt sich automatisch an die Bedingungen des Fahrers an. Wenn Sie den Enviolo Automatic auf AUTO-Modus einstellen, können Sie den CLiQ Controller verwenden, um die bevorzugte Kadenz anzupassen.

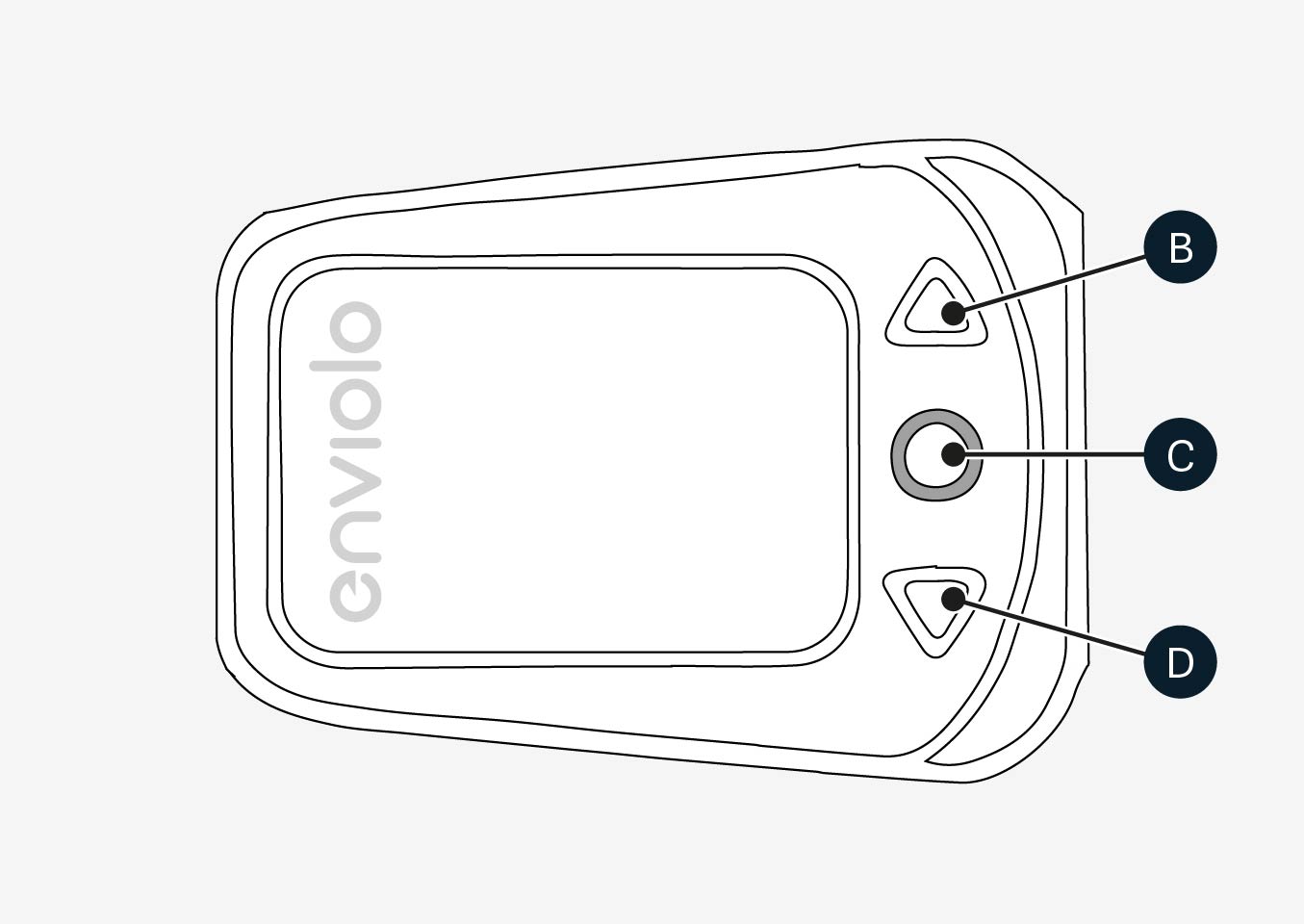

Tasten und LED
| Taste | Aktion | Funktion | Inkremente | Kommentar | LED |
|---|---|---|---|---|---|
| MODE(C) | Langer Druck (>=3s) | BLE-Kopplung RC zu AHI | Aktiv (in Bearbeitung) | Blinkt rot/grün bis zur erfolgreichen Kopplung | |
| MODE | Langer Druck (>5-7s) | Kalibrierung | Start | Grün blinkend | |
| KEINE | BLE-Kopplung RC zu AHI | Erfolgreich | Grünes Licht für 5s an. | ||
| UP(B) | Kurzer Druck (<1s) | Schalten in einen leichteren Gang (= Erhöhung der U/min) | 1 U/min | ||
| UP(B) | Langer Druck (>=1 und <=2s) | Schalten in einen leichteren Gang (= Erhöhung der U/min) | 5 U/min | ||
| DOWN(D) | Kurzer Druck (<1s) | Schalten in einen schwereren Gang (= Verringerung der U/min) | 1 U/min | ||
| DOWN(D) | Langer Druck (>=1 und <=2s) | Schalten in einen schwereren Gang (= Verringerung der U/min) | 5 U/min | ||
| MODE(C) + UP(B) | Gleichzeitiger langer Druck (>=3s) | TASTENBELEGUNGSÄNDERUNG | Linke Lenkerseite Montage, Standard ist rechte Seite | Rotes Licht für 2s an. | |
| MODE(C) + UP(B) | Gleichzeitiger langer Druck (>=3s) | TASTENBELEGUNGSÄNDERUNG | Rückkehr zur rechten Lenkerseite, wenn zuvor auf links gewechselt wurde | Grünes Licht für 2s an. | |
| BELIEBIGE | Batteriestatus niedrig | Anzeige niedrige Batteriespannung | Blinkt rot für 3s. |
Kalibrierung
Wann kalibrieren
Update für automatische Kalibrierung
Die neueste Firmware des Enviolo AutomatiQ enthält eine automatische Kalibrierung (seit Version R48 und V10). Dies ist die beste Methode, um Ihr System optimiert zu halten. Um Ihren Enviolo Automatic (gen3 AutomatiQ) zu aktualisieren, sehen Sie diesen Artikel.
Eine manuelle Kalibrierung des Enviolo Automatic ist nur erforderlich, wenn ältere Firmware-Versionen (R47 und V09 sowie älter) verwendet werden und nach einem der folgenden Ereignisse:
- Nach der Erstmontage des E-Bikes.
- Wenn die Automatic-Nabenschnittstelle aus Wartungsgründen entfernt wurde.
- Wenn das System nicht richtig funktioniert.
Schritt-für-Schritt-Anleitung
- Schalten Sie das Antriebssystem ein und wählen Sie keine Motorunterstützung.
- Drücken und halten Sie die Ein-/Aus-Taste (C) am Controller für 5 Sekunden, bis die Nabe zu schalten beginnt, und lassen Sie dann die Taste los.
- Treten Sie das E-Bike während des gesamten Kalibrierungsprozesses leicht (vorzugsweise auf einem Ständer mit dem Hinterrad vom Boden abgehoben), während das System mehrfach vom vollen Untertrieb zum vollen Übertrieb schaltet und die Kalibrierung abschließt. Dieser Vorgang kann ca. 12 Sekunden dauern.
