Dieser Artikel enthält Informationen zu kompatiblen flachen, versetzten oder Gates Ritzeln sowie Informationen zu Kettenlinien und Gates Riemenlinien.
Kompatible Ritzel

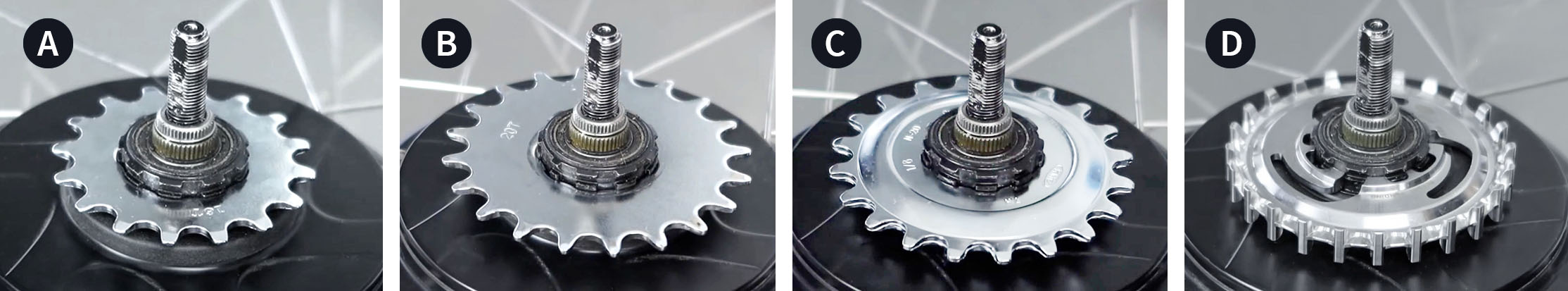

Enviolo Naben unterstützen 9-Spline Ritzel. Ritzel werden in 4 verschiedene Montageverfahren eingeteilt:
- A - 16-Zahn flache Ritzel
- B - 17 bis 22-Zahn flache Ritzel
- C - 20-Zahn versetzte Ritzel
- D - 22 bis 28-Zahn Gates Carbon Drive SureFIT Ritzel
- E - 22 bis 26-Zahn Gates Carbon Drive E9 Ritzel
Kompatible Ketten und Kettenlinien
Unten finden Sie eine Übersicht der verfügbaren Ketten und Kettenlinien für flache Ritzel (A, B) und versetzte Ritzel (C):
Ketten
| Montage | Ritzel | Kompatible Kette |
|---|---|---|
| A | 16Z flaches Ritzel | 3/32" Ketten |
| B | 17-22Z flaches Ritzel | 3/32" Ketten |
| C | 20Z versetztes Ritzel | 1/8" Ketten |
Ritzel für 135mm Naben
Für 135mm Vollachsnaben bieten wir flache 2,3mm dicke Ritzel an.
Kettenlinien
| Montage | Ritzel | 135mm Kettenlinie (und 142mm) |
148mm Kettenlinie |
|---|---|---|---|
| A | 16Z flaches Ritzel | 49mm | 52,5mm |
| B | 17-22Z flaches Ritzel | 49mm | 52,5mm |
| C | 20Z versetztes Ritzel | 46mm | 49mm |
Versetzte Ritzel
Der Versatz beim 20Z versetzten Ritzel beträgt 3mm, wodurch sich die Kettenlinie auf 46 oder 49mm verschiebt.

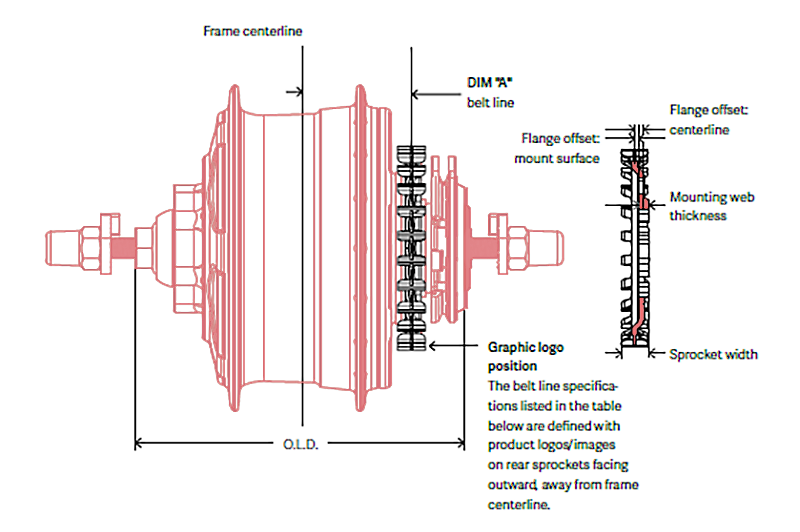

Kompatible Gates Riemen und Riemenlinien
Unten finden Sie eine Übersicht der verfügbaren (D) Gates Carbon Drive SureFit 22-28Z Ritzel und deren Riemen für Enviolo Naben.
CDX SureFit Riemenritzel
135mm Vollachsnaben
| Zähne | Zahn Riemenlinie |
Zahn Außendurchmesser | Ritzel Breite |
Montageflansch Dicke | Artikelnummer | |
|---|---|---|---|---|---|---|
| D | 22 | 45,5mm | 75,33mm | 11,6mm | 4,3mm | CT1122VMN |
| D | 24 | 45,5mm | 82,26mm | 11,6mm | 4,3mm | CT1124VMN |
| D | 26 | 45,5mm | 89,31mm | 11,6mm | 4,3mm | CT1126VMN |
| D | 28 | 45,5mm | 96,31mm | 11,6mm | 4,3mm | CT1128VMN |
148mm modulare Achsnaben
| Zähne | Zahn Riemenlinie |
Zahn Außendurchmesser | Ritzel Breite |
Montageflansch Dicke | Artikelnummer | |
|---|---|---|---|---|---|---|
| D | 22 | 48,7mm | 75,33mm | 11,6mm | 4,3mm | CT1122VMN |
| D | 24 | 48,7mm | 82,26mm | 11,6mm | 4,3mm | CT1124VMN |
| D | 26 | 48,7mm | 89,31mm | 11,6mm | 4,3mm | CT1126VMN |
| D | 28 | 48,7mm | 96,31mm | 11,6mm | 4,3mm | CT1128VMN |
CDX E9 Riemenritzel
135mm Vollachsnaben
| Zähne | Zahn Riemenlinie |
Zahn Außendurchmesser | Ritzel Breite |
Montageflansch Dicke | Artikelnummer | |
|---|---|---|---|---|---|---|
| E | 22 | 46mm | 75,33mm | 11,6mm | 2,3mm | XF1122E9MN |
| E | 24 | 46mm | 82,26mm | 11,6mm | 2,3mm | XF1124E9MN |
| E | 26 | 46mm | 89,31mm | 11,6mm | 2,3mm | XF1126E9MN |
148mm modulare Achsnaben
| Zähne | Zahn Riemenlinie |
Zahn Außendurchmesser | Ritzel Breite |
Montageflansch Dicke | Artikelnummer | |
|---|---|---|---|---|---|---|
| E | 22 | 50,2mm | 75,33mm | 11,6mm | 2,3mm | XF1122E9MN |
| E | 24 | 50,2mm | 82,26mm | 11,6mm | 2,3mm | XF1124E9MN |
| E | 26 | 50,2mm | 89,31mm | 11,6mm | 2,3mm | XF1126E9MN |
Montage des Ritzels
Zur Montage des Ritzels siehe diese Anleitung:
