Die Enviolo-Naben verfügen über zwei Arten von Schaltverzahnungen an der Achse, eine mit 40T und eine mit 44T. Diese Größen bestimmen die Art der Schnittstelle, die auf die Nabe passt. Vor MY2020 waren alle Enviolo- und Nuvinci-Naben mit einer 44T-Schaltverzahnung ausgestattet. Mit der Einführung der modularen Achse für die Achsstandards 142 und 148 mm wurde auch die 40T-Schaltverzahnung eingeführt.
Die 40T-Schaltverzahnung ist aufgrund des Designs der modularen Naben kleiner und Teil der Nabenachse, im Vergleich zur 44T, bei der die Schaltverzahnung auf die Achse geschraubt ist.
Um dies zu vereinfachen, stellt Enviolo alle Naben im Portfolio auf die 40T-Schaltverzahnung um. Sie können diesen Artikel verwenden, um zu überprüfen, welche Größe Sie haben und welche Schnittstelle Sie benötigen.
CY2024 und früher
| 44T | 40T |
| Urban – mit 135 mm Vollachse | Urban – mit 148 mm modularer Achse |
| City – mit 135 mm Vollachse | City – mit 148 mm modularer Achse |
| Trekking – mit 135 mm Vollachse | Trekking – mit 148 mm modularer Achse |
| N360 – (NuvinciCycling) | Heavy Duty – alle Achsarten |
| N380 – (NuvinciCycling) | Extreme – alle Achsarten |
| Sportive – alle Achsarten | |
| Cargo – alle Achsarten |
*Hinweis: Die N330-Nabe hat eine 44T-Schaltverzahnung, aber eine andere Größe der Verzahnungsmutter. Dies erfordert eine spezielle Version unserer manuellen und automatischen Schnittstelle. Zögern Sie nicht, unseren Support zu kontaktieren, wenn Sie eine neue Schnittstelle für eine N330-Nabe benötigen.

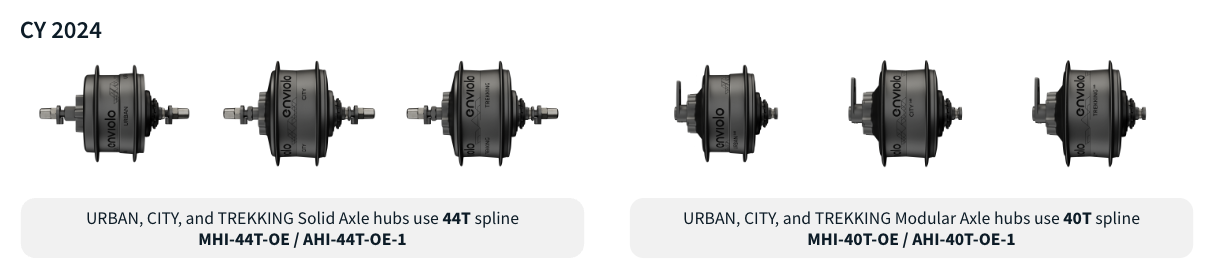

Übersicht CY2024
Wenn Sie den Nabentyp nicht kennen

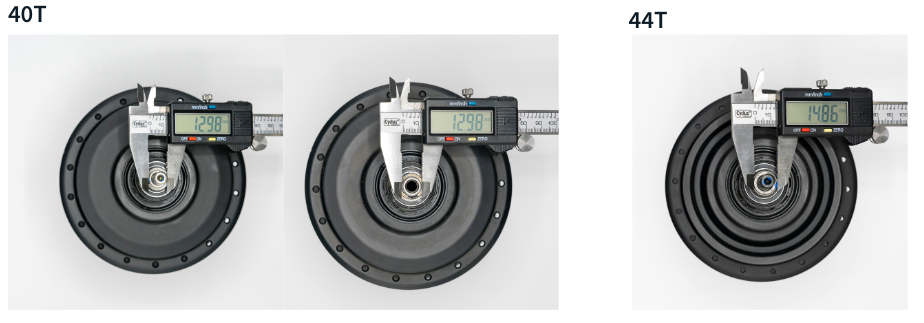

Messen der Schaltverzahnung
Wenn Sie sich nicht sicher sind, welche Art von Nabe Sie haben, können Sie auch die Größe der Schaltverzahnung messen, um festzustellen, ob es sich um 44T oder 40T handelt.
- 40T-Verzahnung; äußere Verzahnung entspricht einem gemessenen Außendurchmesser von 12,9 – 13,0 mm
- 44T-Verzahnung; äußere Verzahnung entspricht einem gemessenen Außendurchmesser von 14,8 – 14,9 mm

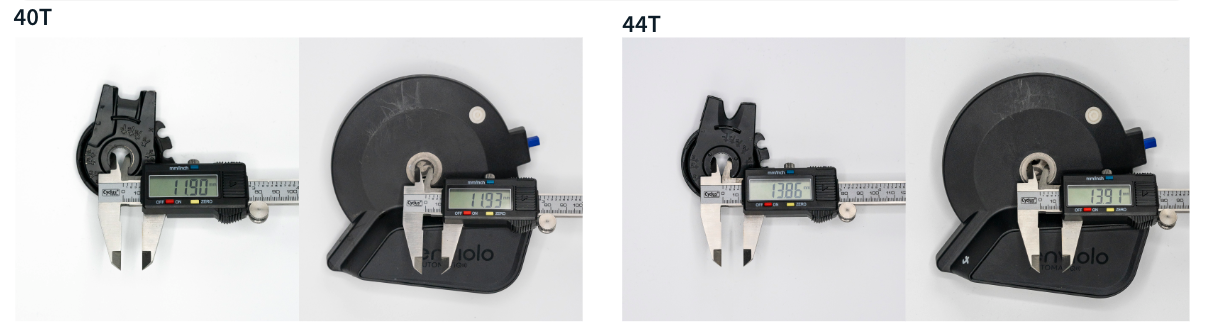

Messen der Schnittstelle
Alternativ können Sie auch die Größe der Schnittstelle messen, um die Größe der Schaltverzahnung zu bestimmen.
- 40T-Verzahnung; innere Verzahnung entspricht einem gemessenen Innendurchmesser von 11,9 – 12,0 mm
- 44T-Verzahnung; innere Verzahnung entspricht einem gemessenen Innendurchmesser von 13,8 – 14,0 mm

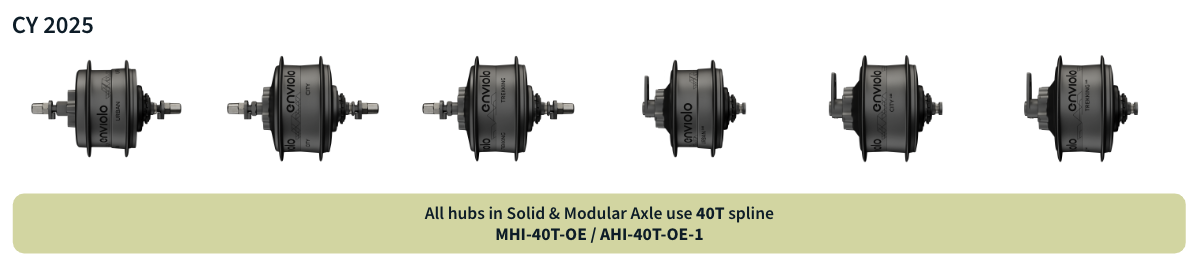

CY2025 und neuer
Ab CY2025 werden alle produzierten Naben die 40T-Schaltverzahnung haben, was das Enviolo-Portfolio vereinfacht.
