Cet article expliquera comment assembler correctement le boîtier du câble de changement de vitesse pour les contrôleurs manuels enviolo.

Nouveaux contrôleurs provenant de orders.enviolo.com

Les nouveaux contrôleurs provenant de notre plateforme de commande sont livrés avec des câbles inclus. L'extrémité du câble sous le pignon devrait être colorée, et le câble au-dessus du pignon sera non coloré.

Instructions étape par étape

Outils

• Clé Allen de 3 mm
• Tournevis cruciforme

Instructions d'assemblage

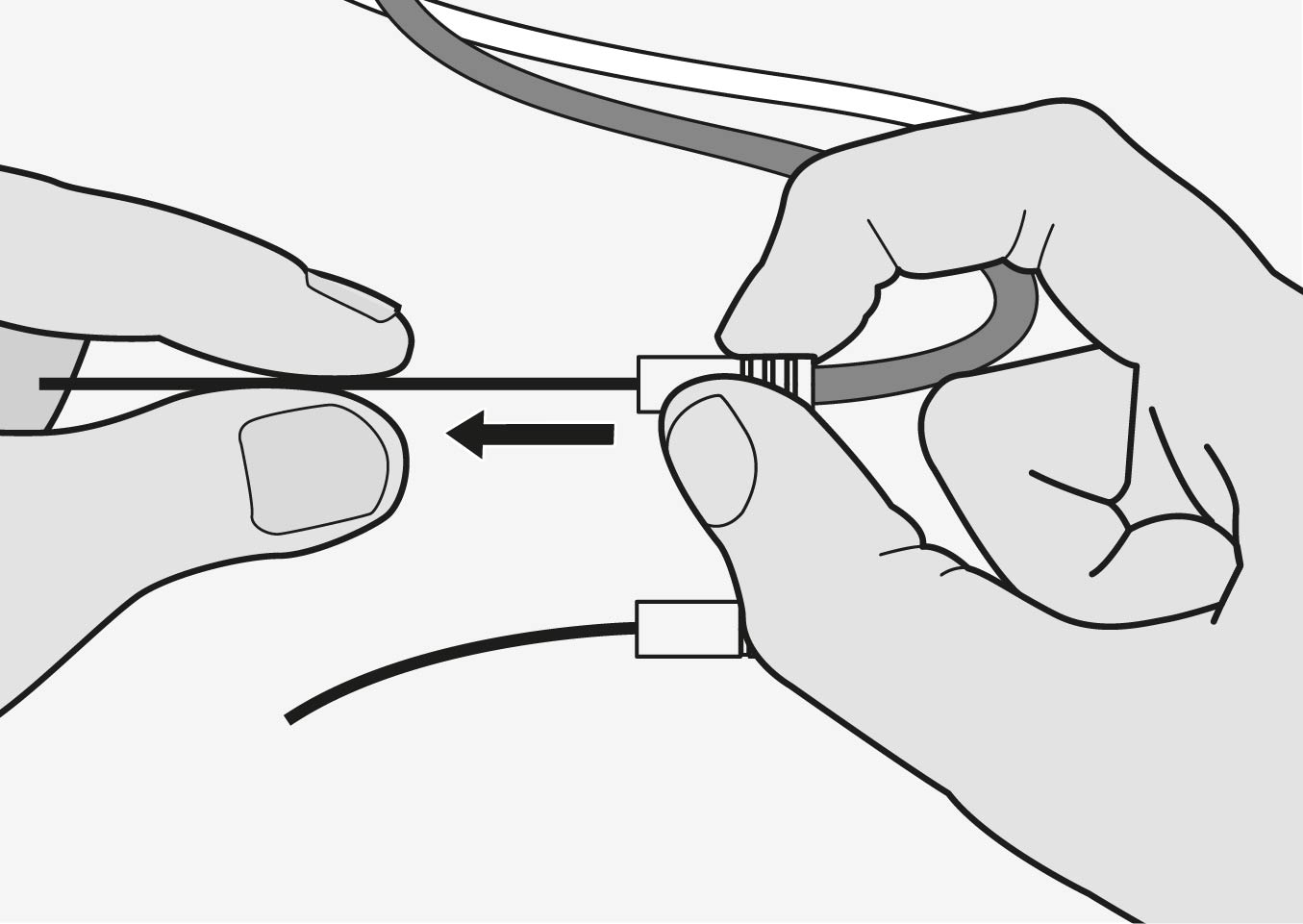

1. Passez le boîtier du câble du contrôleur à l'interface manuelle.
2. Mesurez, coupez et assemblez la longueur appropriée du boîtier du câble pour le vélo.


   • Il est recommandé d'utiliser un boîtier de câble de longueur totale pour les deux câbles de changement de vitesse.
   • Assurez-vous que les longueurs du boîtier du câble sont suffisantes pour permettre un angle de rotation extrême.
   • Tenez également compte de l'influence des guidons et des tiges réglables sur les longueurs du boîtier du câble.
3. Fixez le boîtier du câble au cadre.
   • Le boîtier du câble doit rester mobile pour le réglage de l'essieu.
   • Évitez les virages serrés lors de l'installation du boîtier du câble de changement de vitesse.
   • Laissez au moins 150 mm de boîtier non soutenu à l'interface manuelle pour faciliter l'installation et le retrait du matériel de câble de changement de vitesse.

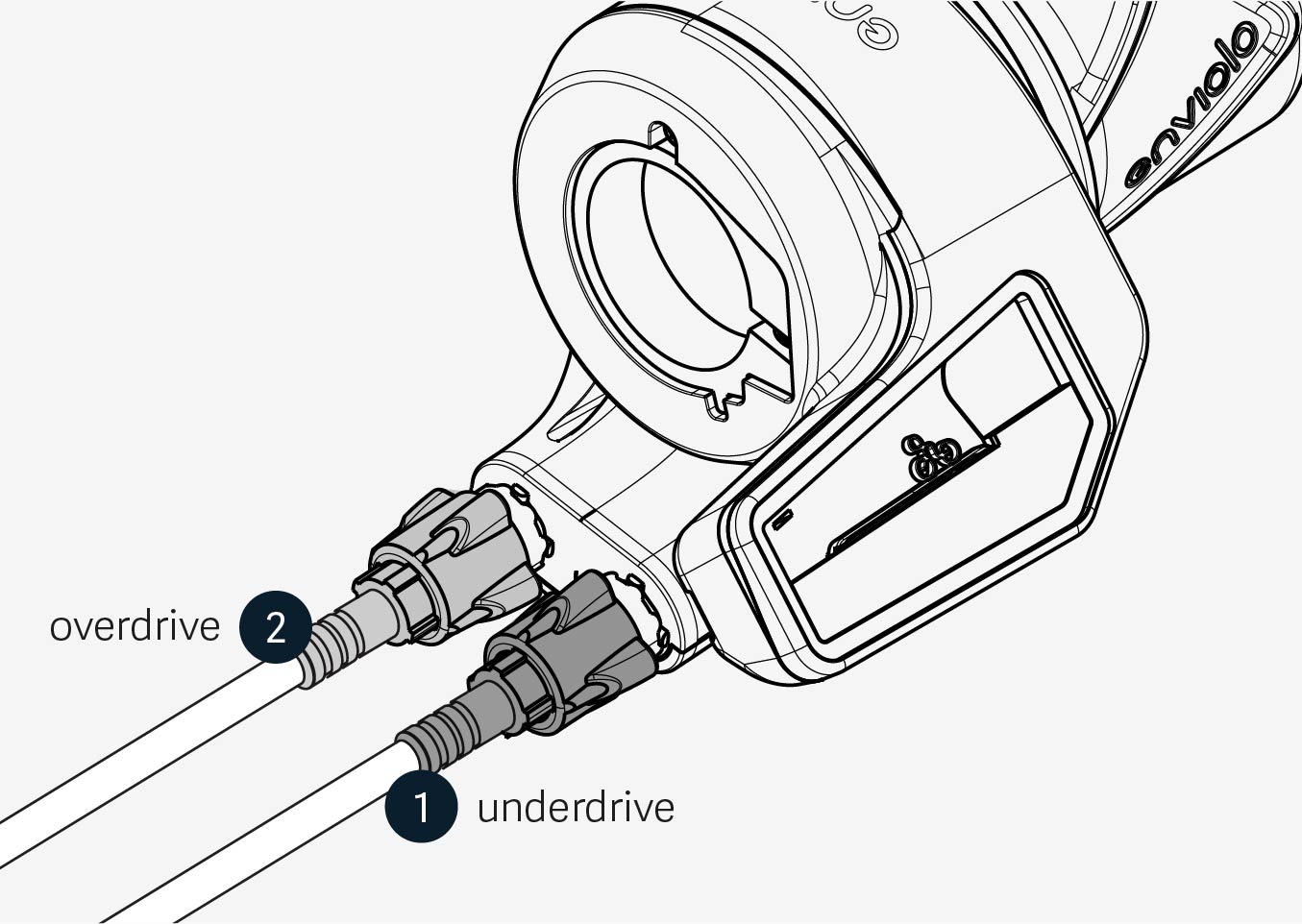

4. Avec la longueur du boîtier correcte, assemblez les embouts aux deux extrémités de chaque boîtier.
   • Assurez-vous que le diamètre du boîtier est correct. Des diamètres trop grands ou trop petits peuvent avoir un effet négatif sur les forces de changement de vitesse et les performances.


Votre câble est maintenant logé

Si vous avez réussi à suivre toutes les étapes, votre câble est maintenant correctement logé.

Pour l'étape suivante, veuillez voir comment régler la longueur du câble pour votre contrôleur manuel:

• Avec l'outil de coupe de câble enviolo.
• Sans l'outil de coupe de câble enviolo.
