Cet article expliquera comment calibrer correctement un contrôleur CLiQ.

Quand effectuer une calibration

La calibration doit être effectuée après l'une des situations suivantes :

• Après l'assemblage initial du vélo électrique.
• Lorsque l'interface automatique a été retirée du moyeu pour des raisons de maintenance.
• Lorsque le système ne fonctionne pas correctement.

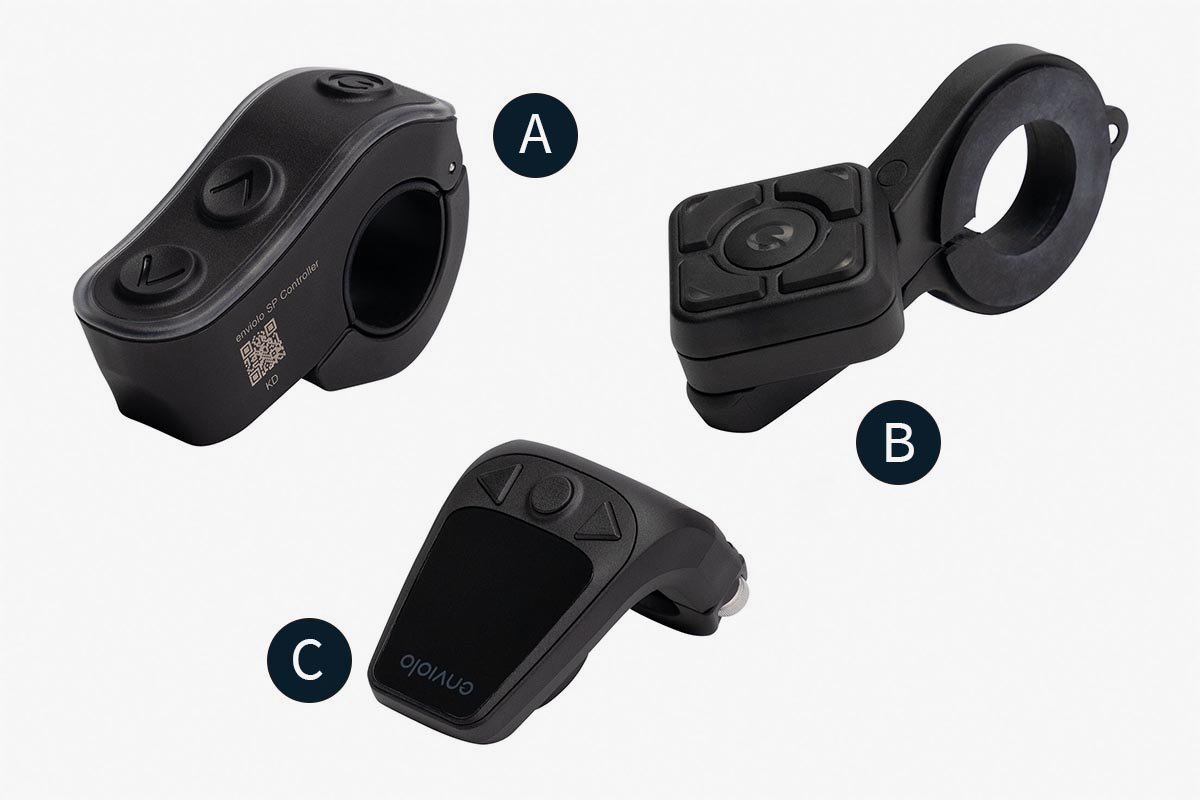

Options du contrôleur CliQ

Instructions étape par étape

Il existe 3 différents contrôleurs CLiQ. Suivez les instructions correspondant à votre modèle :

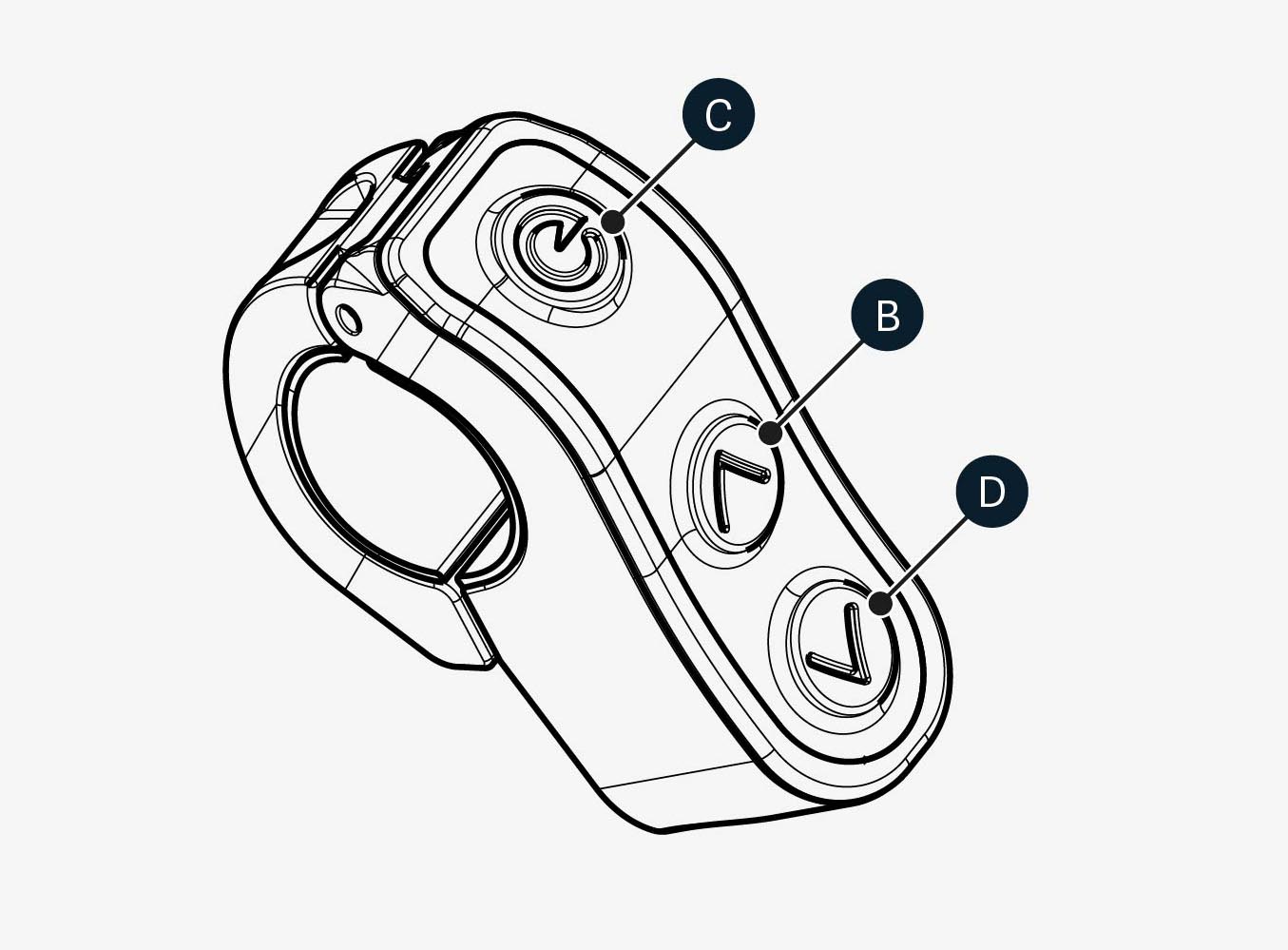

A - CLiQ Pro

Outils

• Un vélo avec un CLiQ Pro déjà assemblé et appairé.

Instructions de calibration

1. Allumez le système.
2. Sélectionnez « sans assistance moteur ».
3. Sur le contrôleur, appuyez et maintenez les boutons MODE (1) et BAS (3) pendant 3 secondes jusqu'à ce que le moyeu arrière commence à changer de vitesse, puis relâchez les boutons.
4. Pédalez doucement pendant toute la procédure de calibration (de préférence sur un support avec la roue arrière levée), pendant que le système passe plusieurs fois du rapport « bas » au rapport « haut » pour compléter la calibration.
5. Lorsque la calibration est réussie, le contrôleur s’allume en vert fixe pendant 5 secondes.
   • Si la calibration échoue, le contrôleur s’allume en rouge fixe pendant 10 secondes. Dans ce cas, veuillez recommencer la calibration.
   • La calibration ne doit pas durer plus de 20 secondes.

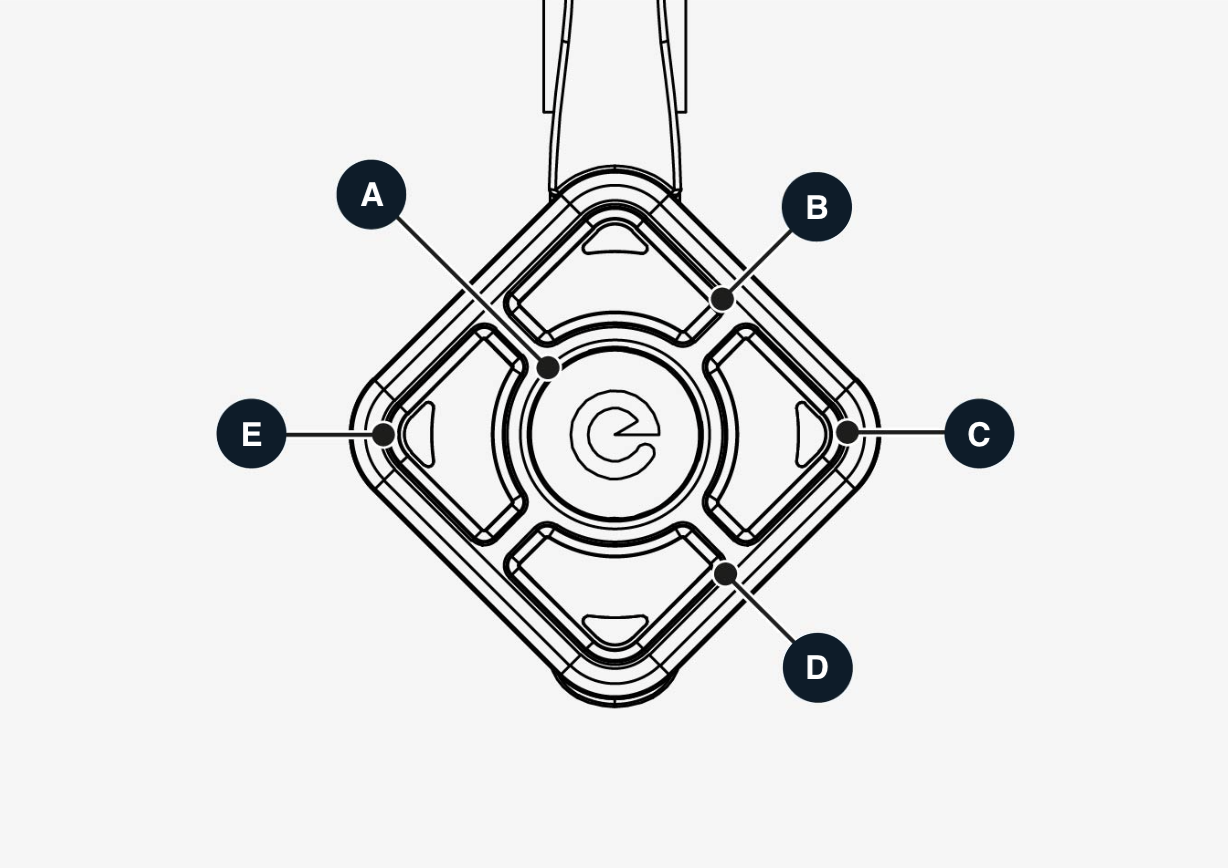

B - CLiQ Plus

Outils

• Un vélo avec un CLiQ Plus déjà assemblé et appairé.

Instructions de calibration

1. Allumez le système.
2. Sélectionnez « sans assistance moteur ».
3. Sur le contrôleur enviolo CA (1), appuyez et maintenez simultanément les boutons haut et bas pendant 3 secondes jusqu’à ce que le moyeu arrière commence à changer de vitesse, puis relâchez les boutons. Pendant la calibration, la LED clignotera en blanc.
4. Pédalez doucement pendant toute la procédure de calibration (de préférence sur un support avec la roue arrière levée), pendant que le système passe plusieurs fois du rapport « bas » au rapport « haut » pour compléter la calibration.
5. Lorsque la calibration est réussie, le contrôleur CA s’allume en bleu fixe pendant 5 secondes.
   • Si la calibration échoue, le contrôleur CA s’allume en rouge fixe pendant 5 secondes. Dans ce cas, veuillez recommencer la calibration.
   • La calibration ne doit pas durer plus de 20 secondes.

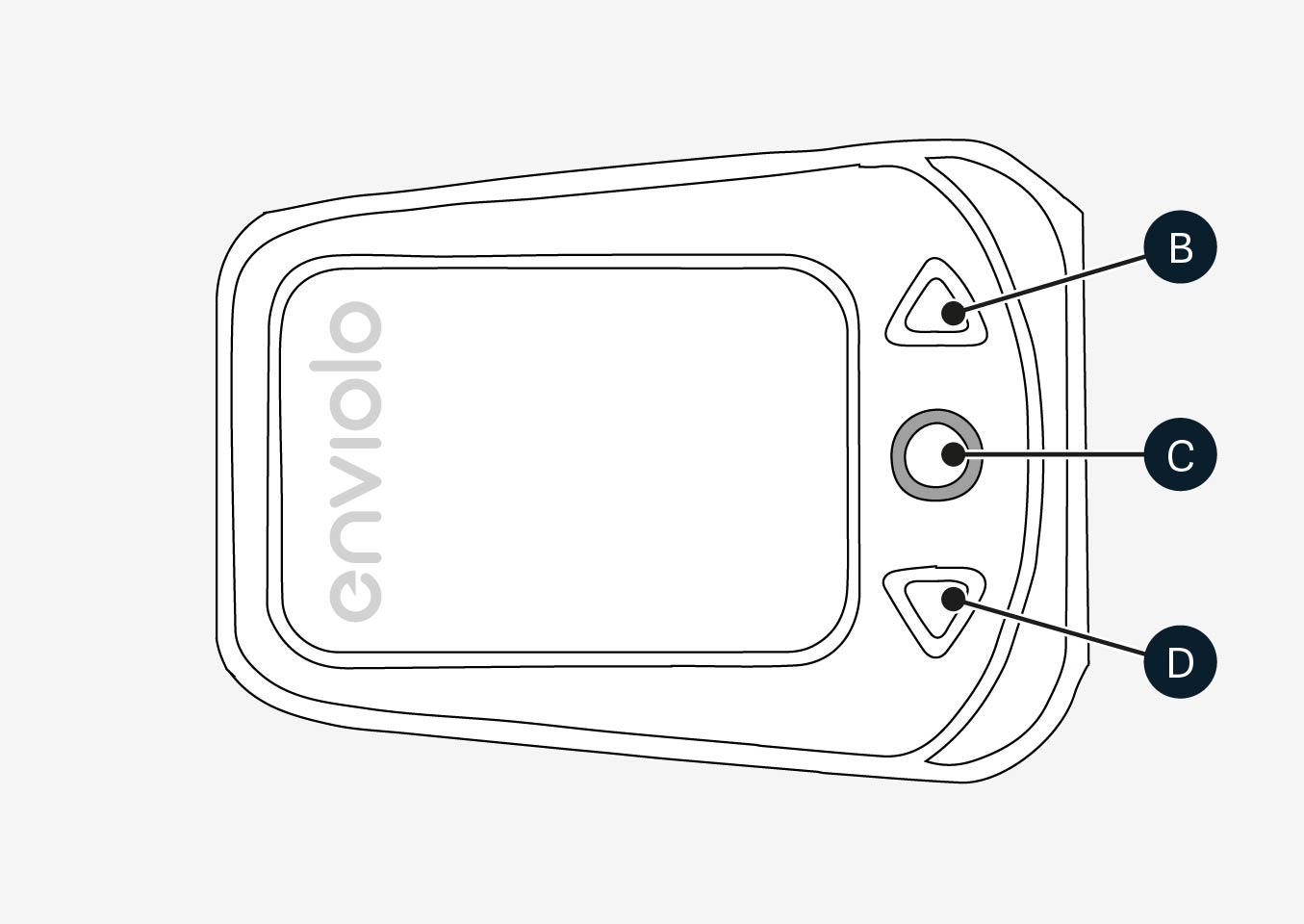

C - CLiQ Pure

Outils

• Un vélo avec un CLiQ Pure déjà assemblé et appairé.

Instructions de calibration

1. Allumez le système.
2. Sélectionnez « sans assistance moteur ».
3. Pédalez doucement pendant toute la procédure de calibration (de préférence sur un support avec la roue arrière levée).
4. Sur le contrôleur (1), appuyez et maintenez le bouton central pendant 3 secondes jusqu’à ce que le moyeu arrière commence à changer de vitesse, puis relâchez le bouton.
5. Continuez à pédaler doucement pendant la procédure, pendant que le système passe plusieurs fois du rapport « bas » au rapport « haut » pour terminer la calibration.
   • La calibration ne doit pas durer plus de 20 secondes.

Calibration terminée

Bonne route ! Si vous avez suivi toutes les étapes, votre vélo électrique est prêt. Si vous avez des questions, n'hésitez pas à contacter notre équipe Support.
