Les moyeux d'axe modulaire de 148 mm, tels que l'Extreme et le Heavy Duty, ont une procédure de montage de disque de frein légèrement différente de leurs variantes de 135 mm.

Ce guide vous aidera à monter correctement le disque de frein sur les moyeux modulaires de 148 mm.

Rétrocompatibilité

Ce guide est compatible avec les anciens moyeux à axe modulaire enviolo Sportive (SP) et Cargo (CA) de 148 mm.

Instructions vidéo

Instructions étape par étape

Outils

• Disque de frein à 6 trous
• Entretoise de frein à disque
• Tournevis plat
• Kit de montage de 148 mm

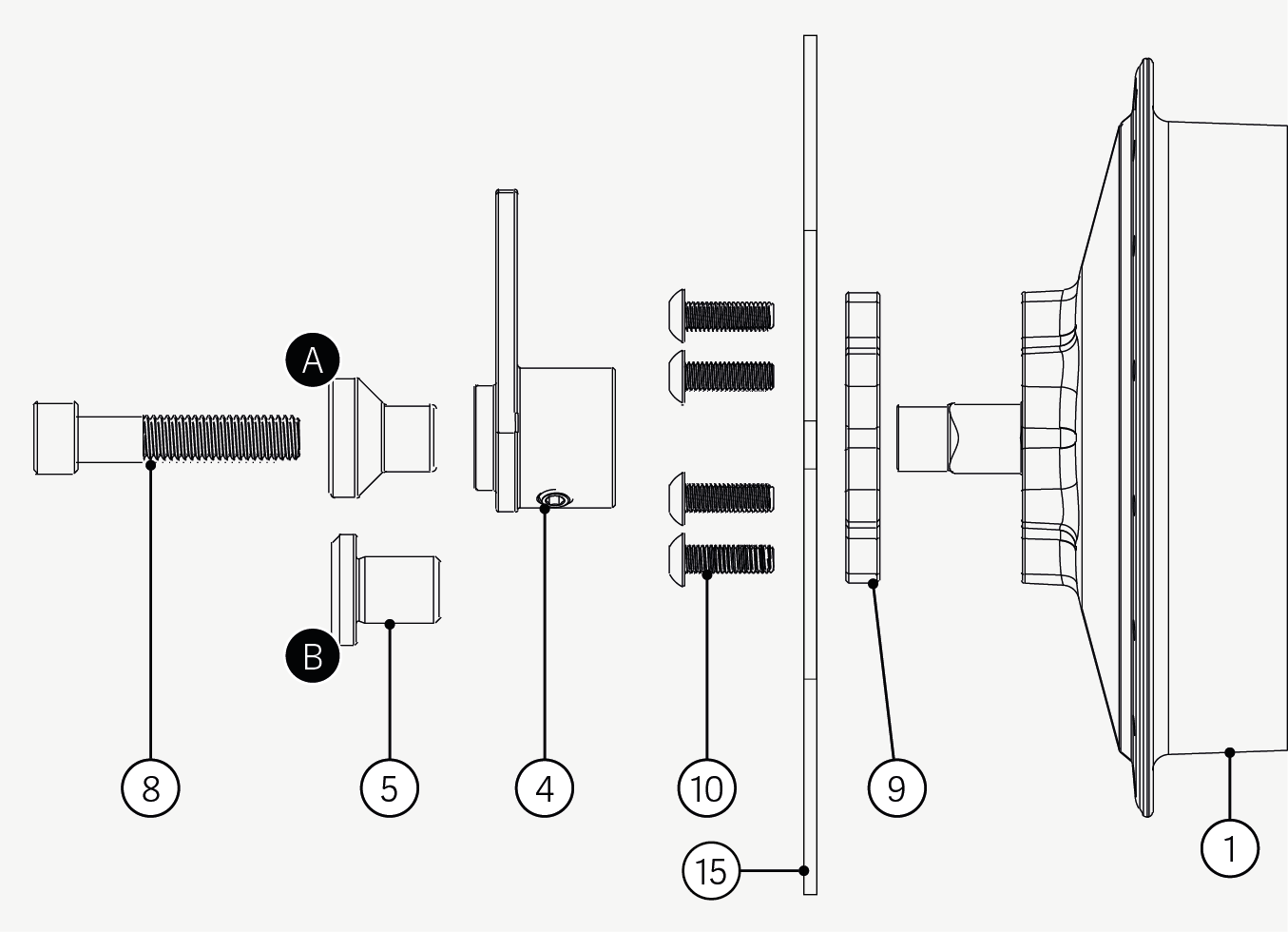

Instructions d'assemblage du disque

1. Placez l'entretoise de frein à disque (9) sur le moyeu, en suivant les instructions du fournisseur.
2. Placez le rotor de frein sur l'entretoise.
3. Serrez à l'aide des boulons M5*16 plus longs (10) fournis dans le kit de montage de 148 mm.
4. Placez l'adaptateur de couple sur l'axe.
   • Ordonnez-le selon un angle qui le fait glisser en place.
5. Fixez-le avec le clip.
   • Utilisez l'aide d'un petit tournevis plat.

Votre disque de frein est prêt

Si vous avez suivi avec succès les étapes ci-dessus, le rotor de frein est installé sur votre moyeu de 148 mm.
