Cet article vous aidera à installer et mettre à jour le système Harmony et Automatic avec le logiciel de bureau.

Vous pourriez avoir besoin de ce guide dans certaines situations, comme après avoir remplacé l'interface du moyeu, ou pour changer la configuration du rapport de transmission sur le vélo électrique.

En cas de dépannage

Notez que le logiciel de bureau Automatic et Harmony n'est pas un composant nécessaire pour le dépannage, et ne doit être utilisé que pour le téléchargement du firmware et la configuration de l'interface du moyeu.

Instructions étape par étape

1 - Télécharger et installer le logiciel

Outils

• Un ordinateur avec Windows 7, Windows 8 ou Windows 10 :
  • Si vous aviez une installation précédente du logiciel Automatic et Harmony, assurez-vous de supprimer les anciens fichiers avant une nouvelle installation. Sur Windows, vous pouvez les trouver dans le répertoire "C:\Program Files (x86)\FallbrookTechnologies".
• Une nouvelle installation de la version 3.0 du logiciel Automatic et Harmony. Téléchargez ici.

Instructions d'installation du logiciel

1. Avant l'installation, assurez-vous de supprimer tout fichier d'une installation précédente du logiciel Automatic et Harmony.
   • Vous pouvez trouver les fichiers dans le répertoire "C:\Program Files (x86)\FallbrookTechnologies".
2. Téléchargez le logiciel à partir du lien fourni ci-dessus.
3. Installez et suivez les instructions, puis terminez l'installation.

2 - Établir une connexion entre l'ordinateur et l'interface

Outils

• Un ordinateur avec une installation de la version 3.0 du logiciel Automatic et Harmony
• Un vélo avec une interface Automatic, Automatic+, Harmony ou Harmony H|sync
• Un câble Mini-USB

Instructions de connexion

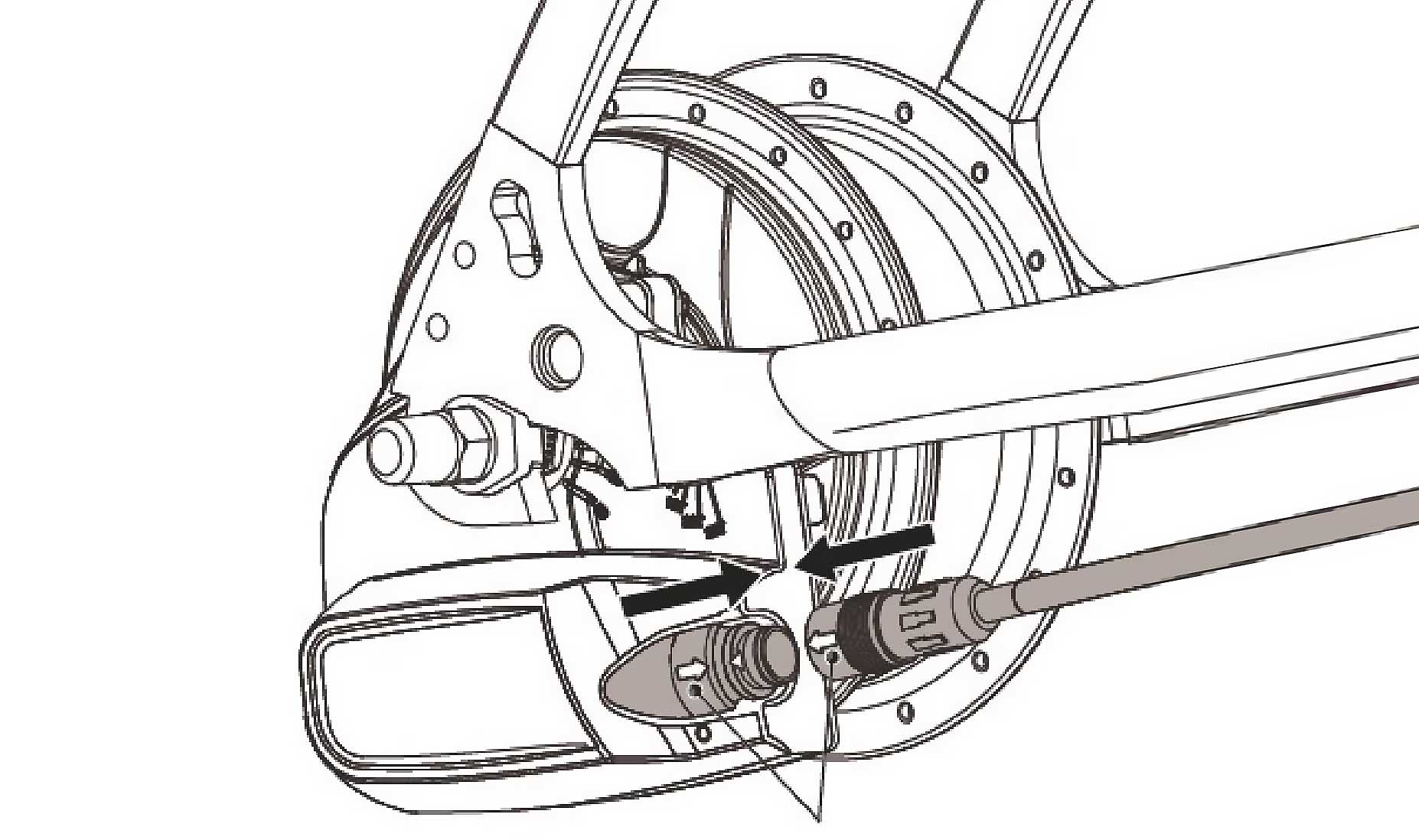

1. Déconnectez le câble principal de l'interface du vélo électrique.
   • Tirez sur le câble, situé comme indiqué ci-dessous.
2. Ouvrez le logiciel enviolo Automatic et Harmony version 3.0.

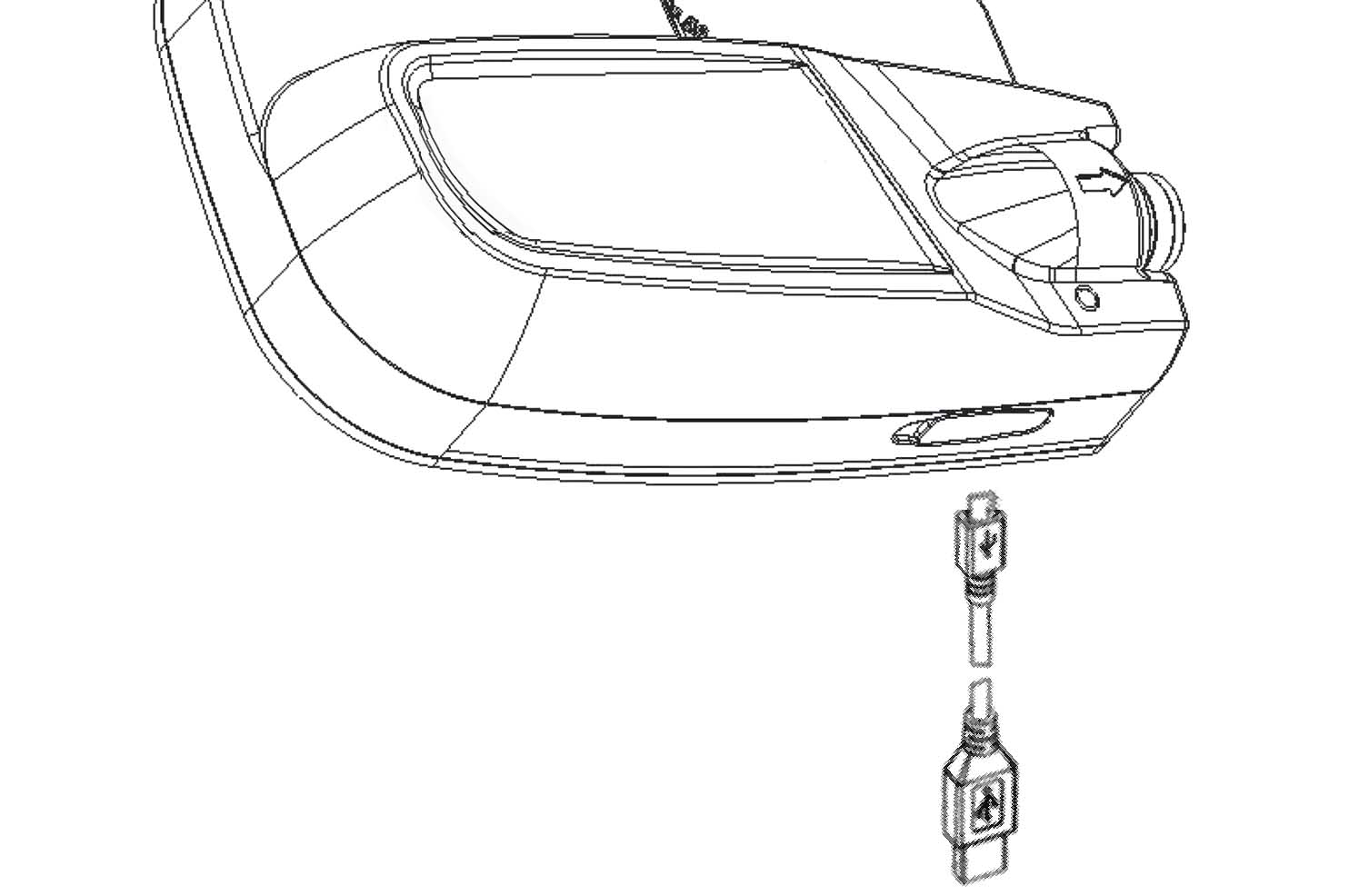

3. Connectez l'ordinateur et l'enviolo AHI via un câble Mini-USB.

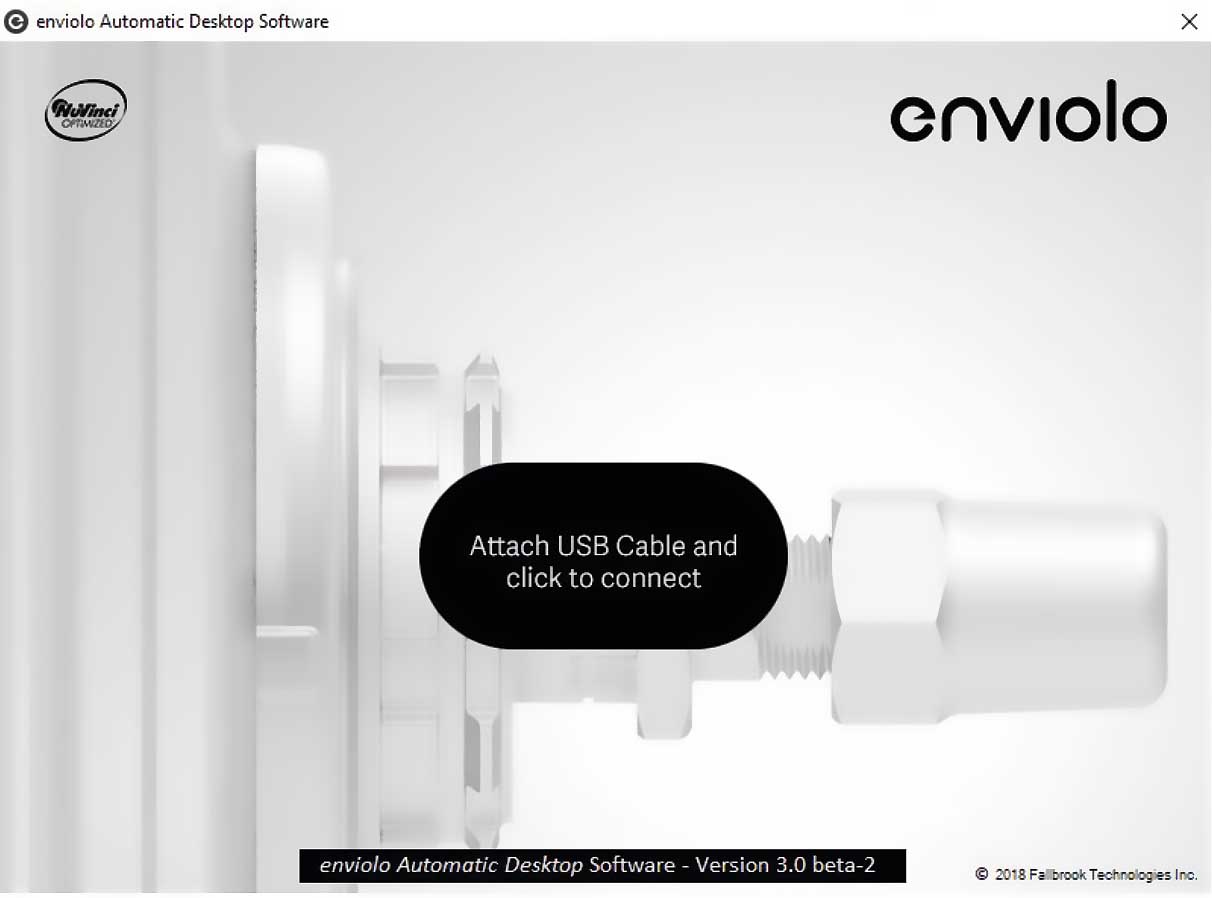

4. Sélectionnez "Cliquez pour vous connecter" sur l'ordinateur.

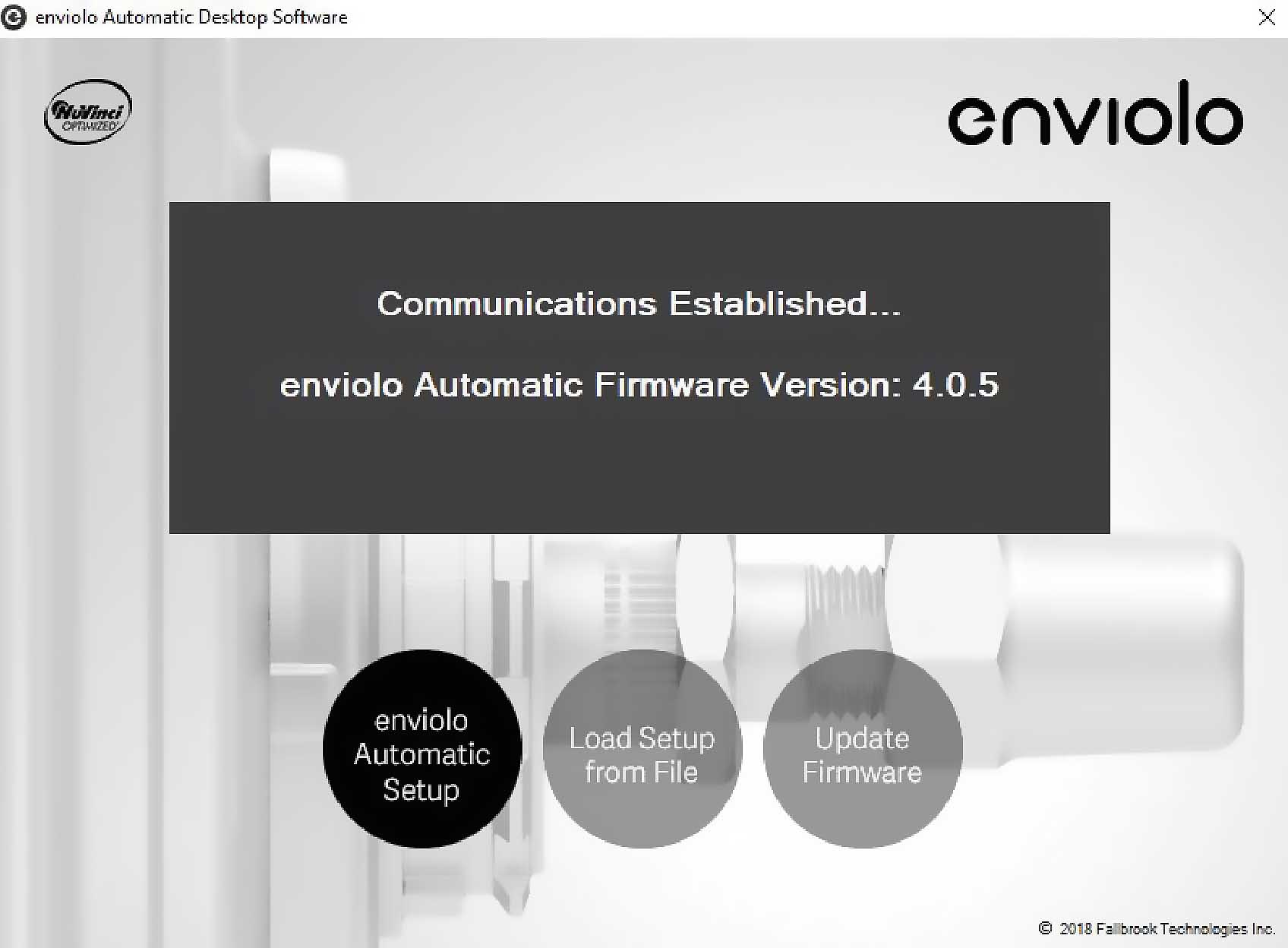

   • Vous verrez l'écran "Communication établie", et à partir de là, vous pourrez choisir parmi plusieurs options de configuration.

3 - Flasher le firmware dans l'interface

Outils

• Un ordinateur avec une installation de la version 3.0 du logiciel Automatic et Harmony
• Un vélo avec une interface Automatic, Automatic+, Harmony ou Harmony H|sync
• Un câble Mini-USB

Instructions d'installation du micrologiciel

1. Avec le logiciel ouvert sur votre ordinateur et connecté à l'interface, sélectionnez "Configuration automatique enviolo".
2. Choisissez la configuration dont vous avez besoin pour votre système AHI, parmi deux options :
   • Pour flasher une nouvelle version du logiciel, sélectionnez "Mise à jour du micrologiciel".

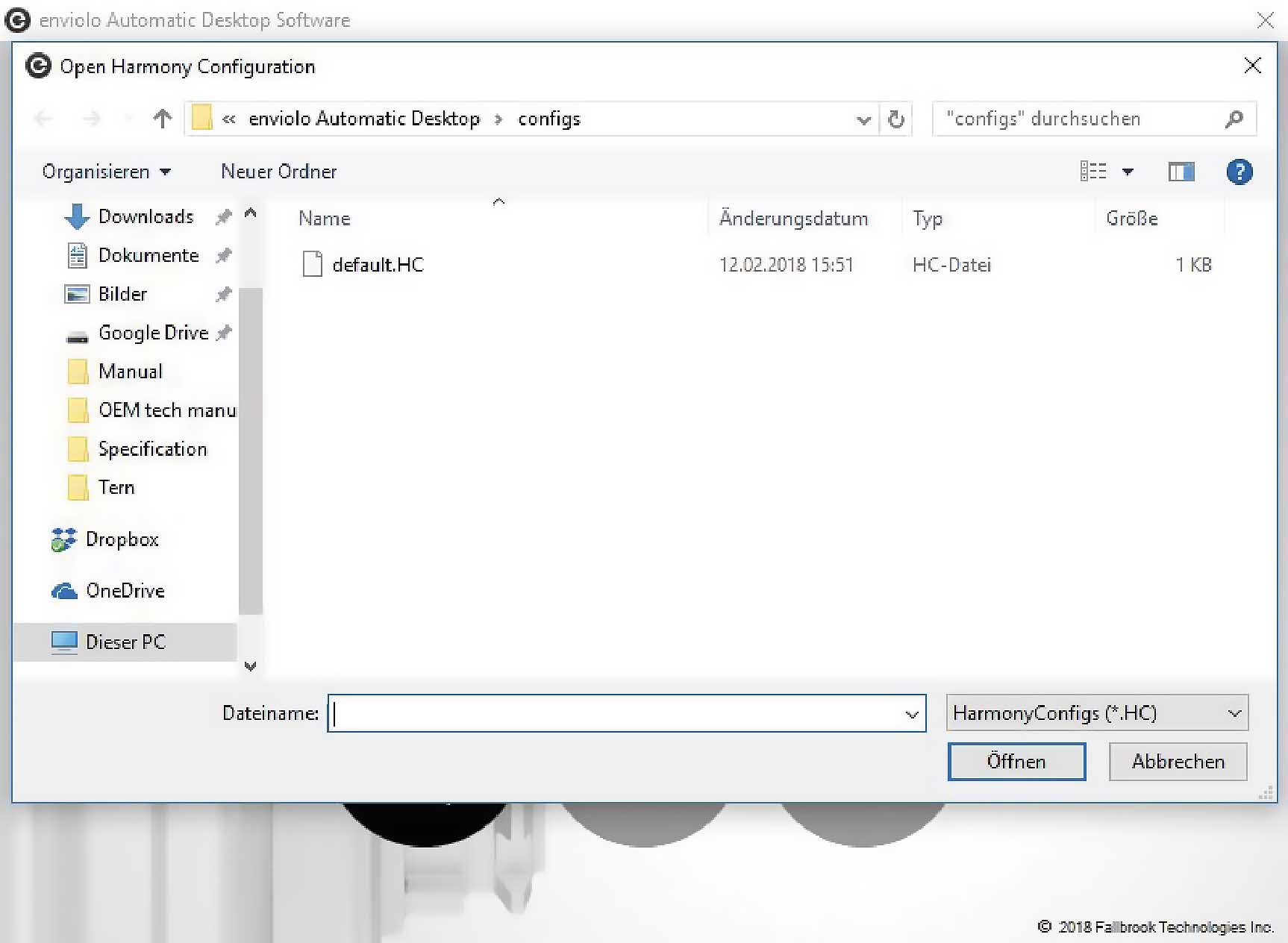

   • Pour utiliser ou éditer une ancienne configuration, sélectionnez "Charger la configuration depuis un fichier".
3. Sélectionnez "Mise à jour du micrologiciel".
4. Sélectionnez le processus de micrologiciel, qui s'ouvrira automatiquement, selon le processus dont vous avez besoin :
   • Nouveau processus - 4.0.5 en tant que fichier *bin.
   • Ancien processus - 3.0.5 en tant que fichier *s19.
5. Après l'exécution de la mise à jour du micrologiciel et l'apparition d'une confirmation, sélectionnez "OK" pour revenir à l'écran principal.
   • Si la mise à jour échoue, veuillez reconnecter le câble USB, redémarrer le

Étalonner après la configuration

Après chaque mise à jour du micrologiciel, une nouvelle calibration est nécessaire et les paramètres doivent être mis à jour. Pour vous assurer que vous disposez des paramètres appropriés, veuillez enregistrer les paramètres avant la mise à jour. Vous trouverez plus d'informations à ce sujet dans la section de configuration du système.

4 - Configurer l'interface du moyeu et le contrôleur

Outils

• Un ordinateur avec l'installation du logiciel Automatic and Harmony Desktop version 3.0
• Un vélo équipé d'une interface Automatic, Automatic+, Harmony ou Harmony H|sync
• Un contrôleur NuVinci, au choix parmi deux options :
  • Contrôleur NuVinci H3 (un contrôleur à 3 boutons utilisé du côté droit du guidon)
  • Contrôleur NuVinci ARC Advanced Rider (un contrôleur à poignée utilisé du côté gauche du guidon)
• Un câble Mini-USB

Instructions de configuration

1. Avec le logiciel ouvert sur votre ordinateur et connecté à l'interface du moyeu, sélectionnez "enviolo Automatic setup".

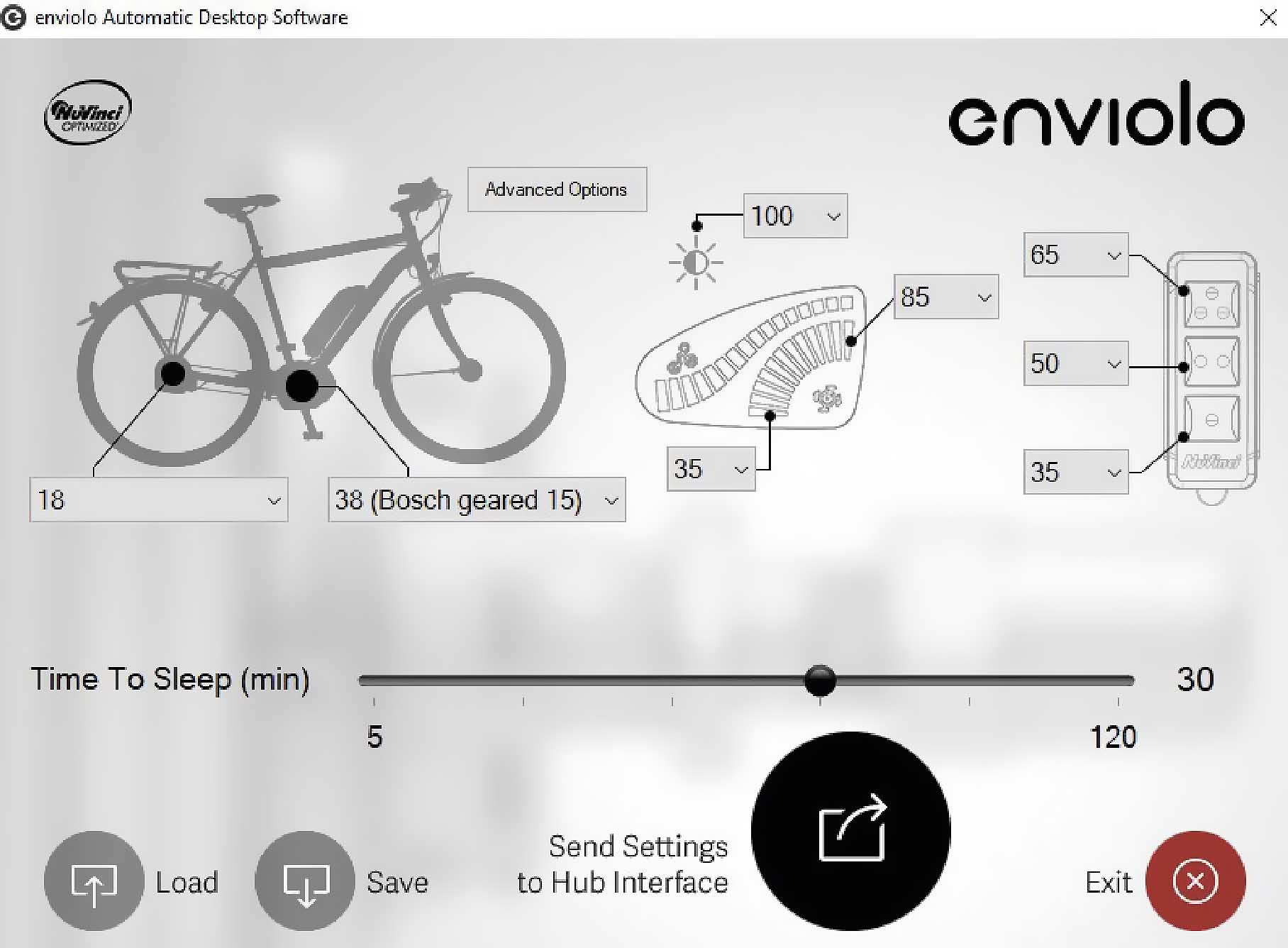

2. Entrez la configuration du vélo et configurez l'interface :
   • Taille du pignon avant - nombre de dents du pignon avant.
   • Taille du pignon arrière - nombre de dents du pignon arrière.

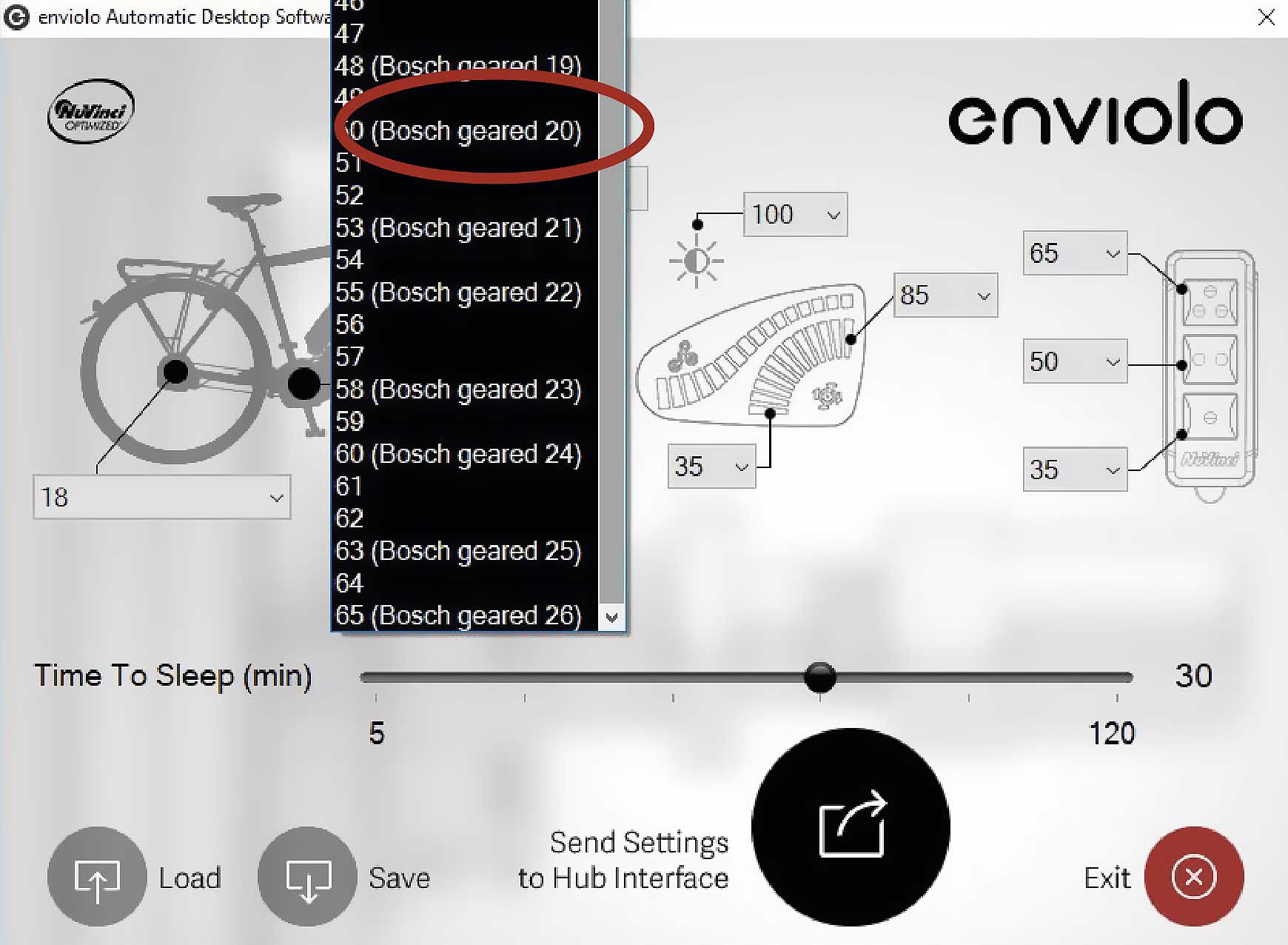

   • Bosch engrené - assurez-vous de sélectionner ceci uniquement pour les variantes Bosch Gen 2. Cela a un impact sur les performances de conduite.
   • Chaîne uniquement ou compatible avec une courroie - assurez-vous de sélectionner cette variante sur les versions du micrologiciel 3.X.X.
   • Les systèmes avec le micrologiciel 4.X.X ne montreront qu'une variante de Configuration du système.
3. Passez à la configuration du contrôleur, en fonction du contrôleur de votre vélo électrique :
   • Pour le contrôleur NuVinci H3 (côté droit du guidon), configurez :
     • Point de consigne de cadence basse
     • Point de consigne de cadence moyenne
     • Point de consigne de cadence élevée
   • Pour le contrôleur NuVinci Advanced Rider (côté gauche du guidon), configurez :
     • Limite de cadence basse
     • Limite de cadence élevée
     • Luminosité de l'affichage
4. Sélectionnez "Exit".
5. Débranchez le câble USB.
6. Rebranchez le câble principal Automatic.

Configuration pour BOSCH Gen 2

En cas d'utilisation d'un système Bosch Gen 2, assurez-vous de sauvegarder les derniers paramètres avant la mise à jour. Le vieux fichier de paramètres sera incompatible avec le nouveau logiciel et entraînera un comportement de conduite incorrect.

Terminé et prêt à rouler

Si vous avez suivi toutes les étapes, vous avez mis à jour et/ou installé le logiciel pour le système Harmony. Profitez de votre balade !
