Ce guide explique comment réinitialiser la plage de rapports de votre moyeu à axe fixe de 135 mm vers le surmultipliée complet, en utilisant l'interface de moyeu manuel (MHI).

Auto calibrate avec Enviolo Automatic

Si votre vélo dispose d'Enviolo Automatic, vous pouvez facilement corriger la plage de rapports. Mettez à jour vers le dernier firmware pour utiliser la fonction d'étalonnage automatique.

Plages de rapports

Les plages de rapports de surmultipliée complète varient selon le moyeu. Voici une liste de toutes les plages de rapports :

• Urban - 256%
• City - 310%
• Trekking - 380%
• Heavy Duty - 380%
• Extreme - 380%
• Extreme Gearbox - 380%

Instructions étape par étape

Si un étau n'est pas disponible

Ce guide recommande l'utilisation d'un étau. Mais si vous n'en avez pas, la correction vers le surmultipliée complet est toujours possible en utilisant le cadre du vélo. Avec le moyeu sur le cadre du vélo, serrez uniquement la rondelle anti-rotation gauche et l'écrou d'axe pour permettre la rotation de l'interface de moyeu manuel pendant la correction.

1 - Démontez l'interface de moyeu manuel

Outils

• Petit tournevis plat
• Clé dynamométrique et une douille longue de 17 mm
• Étau

Instructions de démontage

1. Tandis qu'il est installé sur le vélo, changez le moyeu en surmultipliée (H) aussi loin que possible.
2. Retirez la roue arrière du vélo.
3. Montez la roue dans un étau, en serrant les surfaces planes de l'axe gauche.

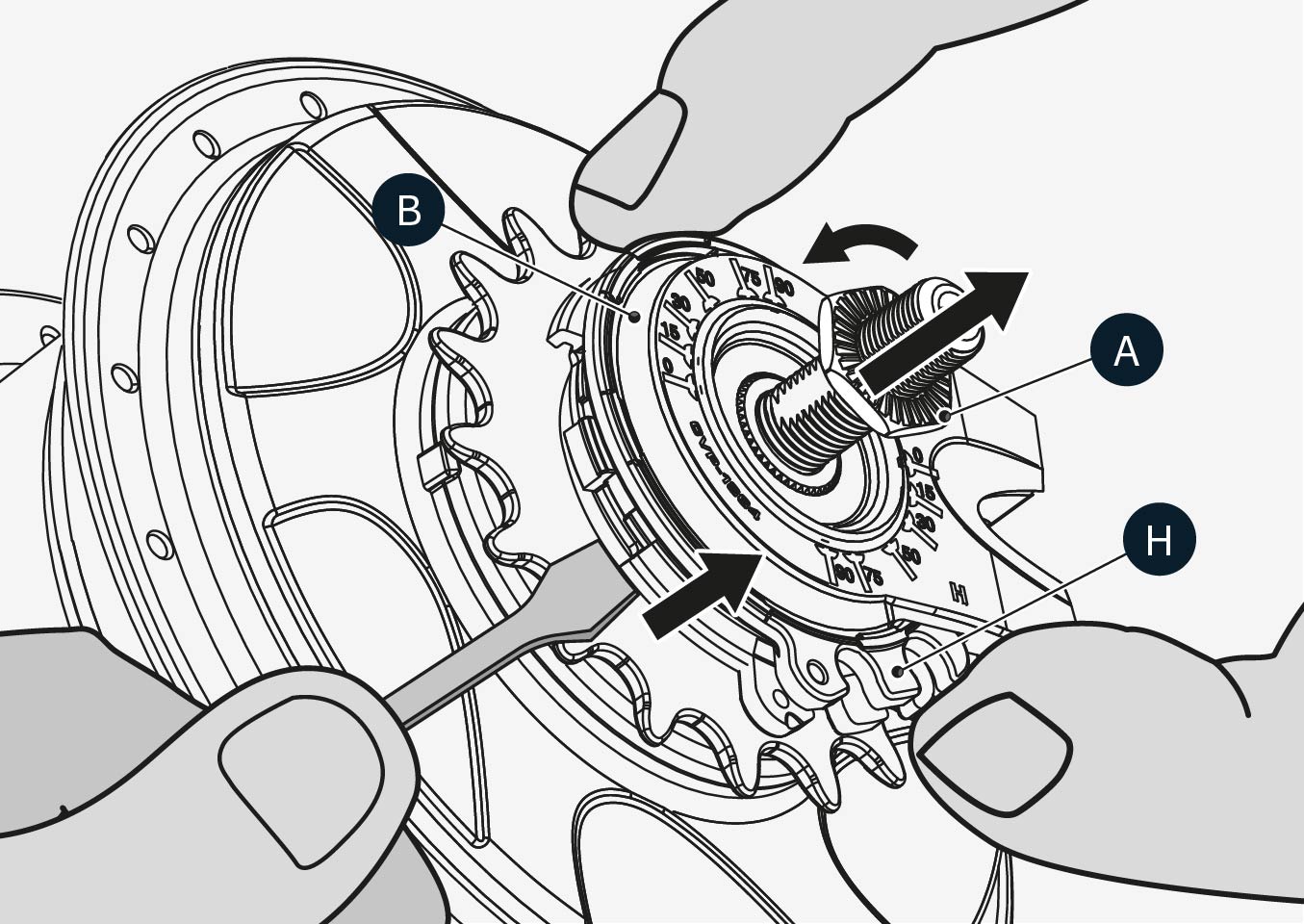

4. Retirez l'écrou de 17 mm (A) qui fixe l'interface.
5. Retirez l'interface de moyeu manuel (B).
   • Soulevez délicatement par le dessous à l'aide d'un petit tournevis plat.


2 - Diagnostic du moyeu

Diagnostic

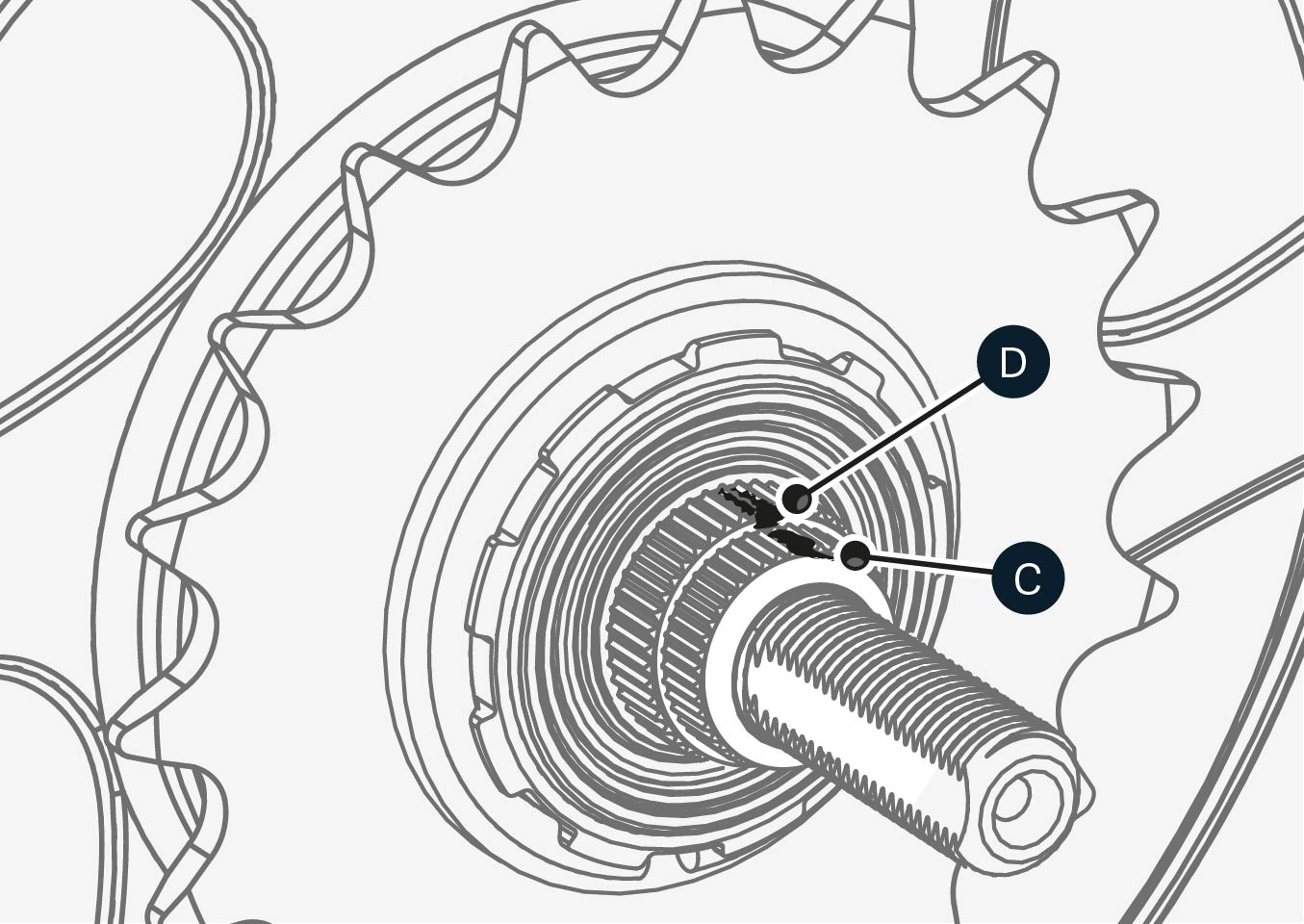

Inspectez le moyeu (D) et les marques de cannelure (C) :

• Si les marques de l'écrou de cannelure (C) et du pignon de changement (D) ne sont pas alignées, le moyeu devra être réinitialisé vers le surmultipliée complet.
• Si les marques ne sont pas visibles, passez à l'étape suivante pour réinitialiser vers le surmultipliée complet.

3 - Réinitialisez vers le surmultipliée complet avec l'interface de moyeu manuel

Vidéo

Outils

• Étau

Instructions de correction

L'interface de moyeu manuel sera utilisée pour changer le moyeu vers le surmultipliée complet dans les étapes suivantes :

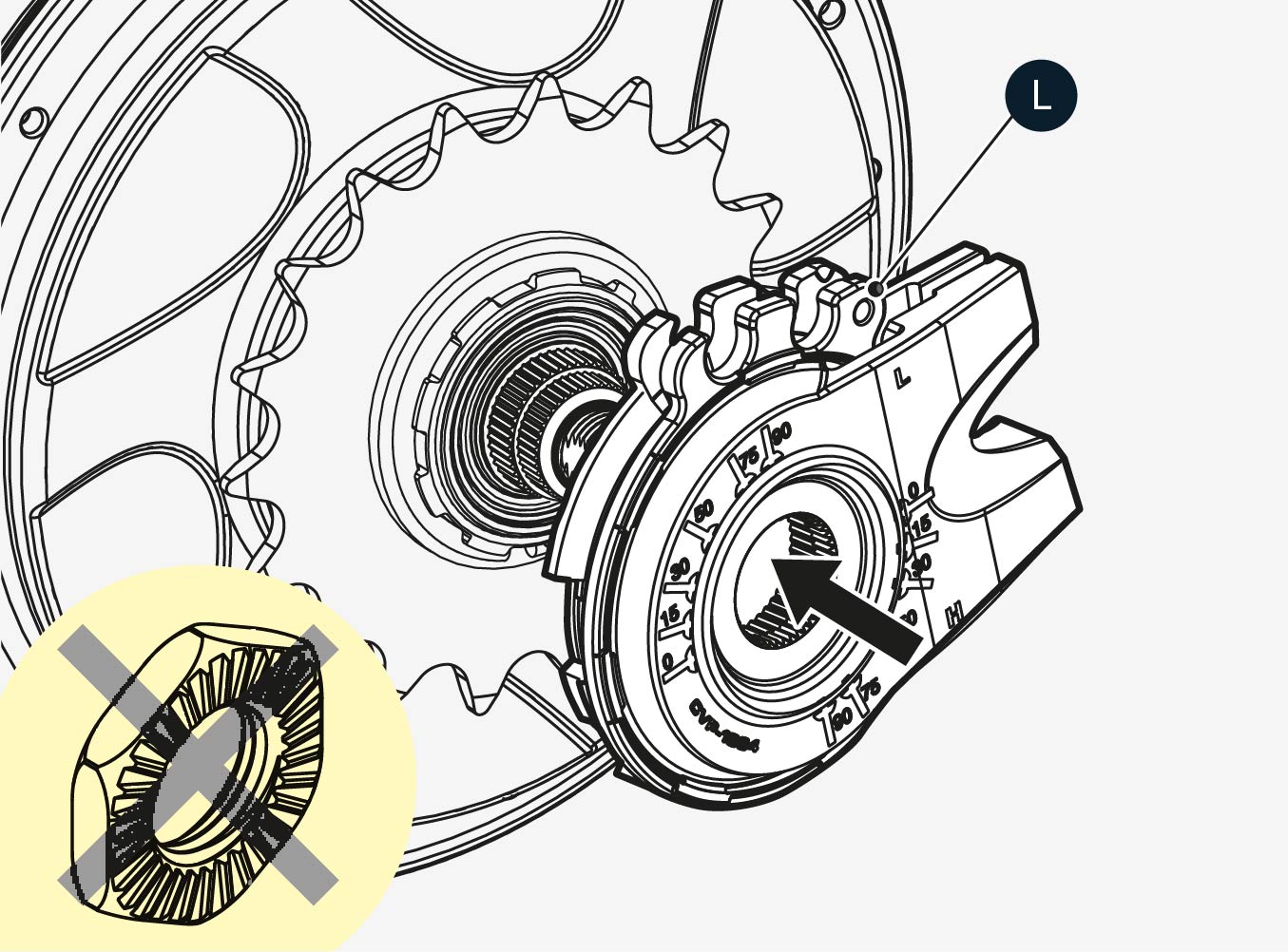

1. Réglez l'interface de moyeu manuel sur la position complète de sous-démultiplication (L).
   • Notez que ceci est l'opposé d'une installation normale.
2. Réinstallez l'interface de moyeu manuel.
   • La position angulaire n'est pas importante.
3. Laissez l'écrou de droite désinstallé.

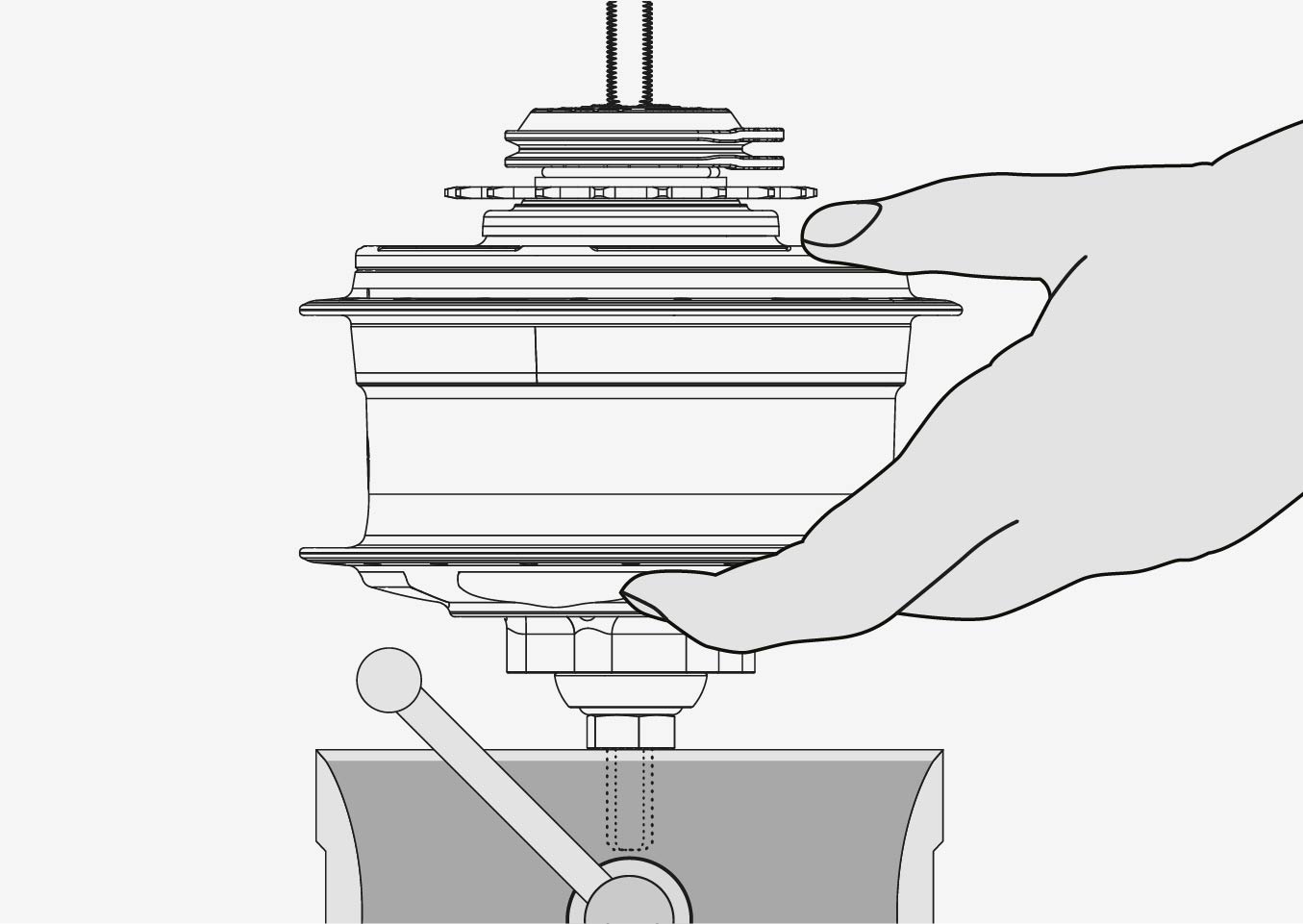

4. Installez le moyeu dans un étau, en serrant les surfaces planes de l'axe gauche.
   • Si un étau n'est pas disponible, assemblez-le plutôt dans le cadre du vélo, en serrant uniquement la rondelle anti-rotation gauche et l'écrou d'axe pour permettre la rotation de l'interface de moyeu manuel.

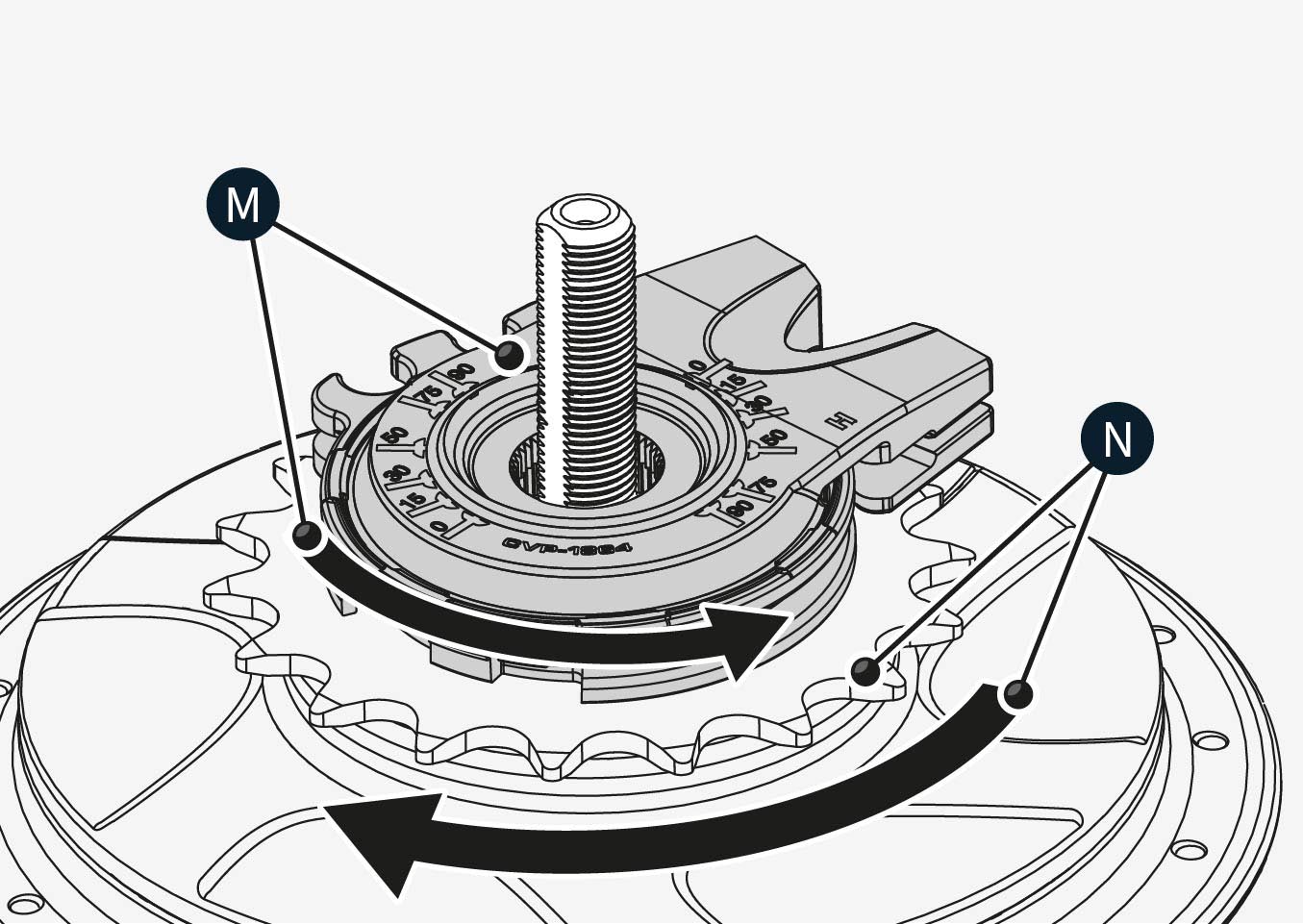

5. Tout en entraînant le moyeu dans le sens des aiguilles d'une montre avec le pignon (N), tournez l'interface de moyeu manuel (M) dans le sens inverse des aiguilles d'une montre vers la position surmultipliée complète (H) jusqu'à ce qu'un arrêt ferme soit senti.
6. Répétez cette rotation 2-3 fois en entraînant le moyeu dans le sens des aiguilles d'une montre avec le pignon et en tournant l'interface de moyeu manuel d'avant en arrière.
7. Lorsque le surmultipliée complet est trouvé, retirez l'interface de moyeu manuel positionnée à la position maximale (H).
8. Répétez les instructions de diagnostic pour vérifier si la marque sur l'écrou de cannelure (C) et le pignon de changement (D) sont maintenant alignés.

Prochaine étape

Si vous avez suivi avec succès les étapes ci-dessus, votre moyeu devrait maintenant avoir la plage de rapports complète correcte. Vous pouvez maintenant réinstaller l'interface de moyeu manuel sur la roue :

• Comment installer l'interface de moyeu manuel sur une roue arrière à axe fixe de 135 mm
