Cet article expliquera comment réparer un corps de roue libre, que ce soit en le nettoyant ou en le remplaçant entièrement, sur tous les moyeux enviolo.

Rétrocompatibilité

Ce guide est compatible avec les anciens moyeux enviolo et NuVinci.

Instructions vidéo

Instructions étape par étape

1 - Démonter le moyeu et le corps de roue libre

Outils

• Petit tournevis plat

Instructions de démontage

1. Mettez le moyeu en surmultiplication complète avant de retirer l'interface du moyeu.
2. Retirez l'interface.
3. Retirez la bague d'arrêt du pignon.
4. Retirez l'entretoise du pignon (si installée).
5. Retirez le pignon.

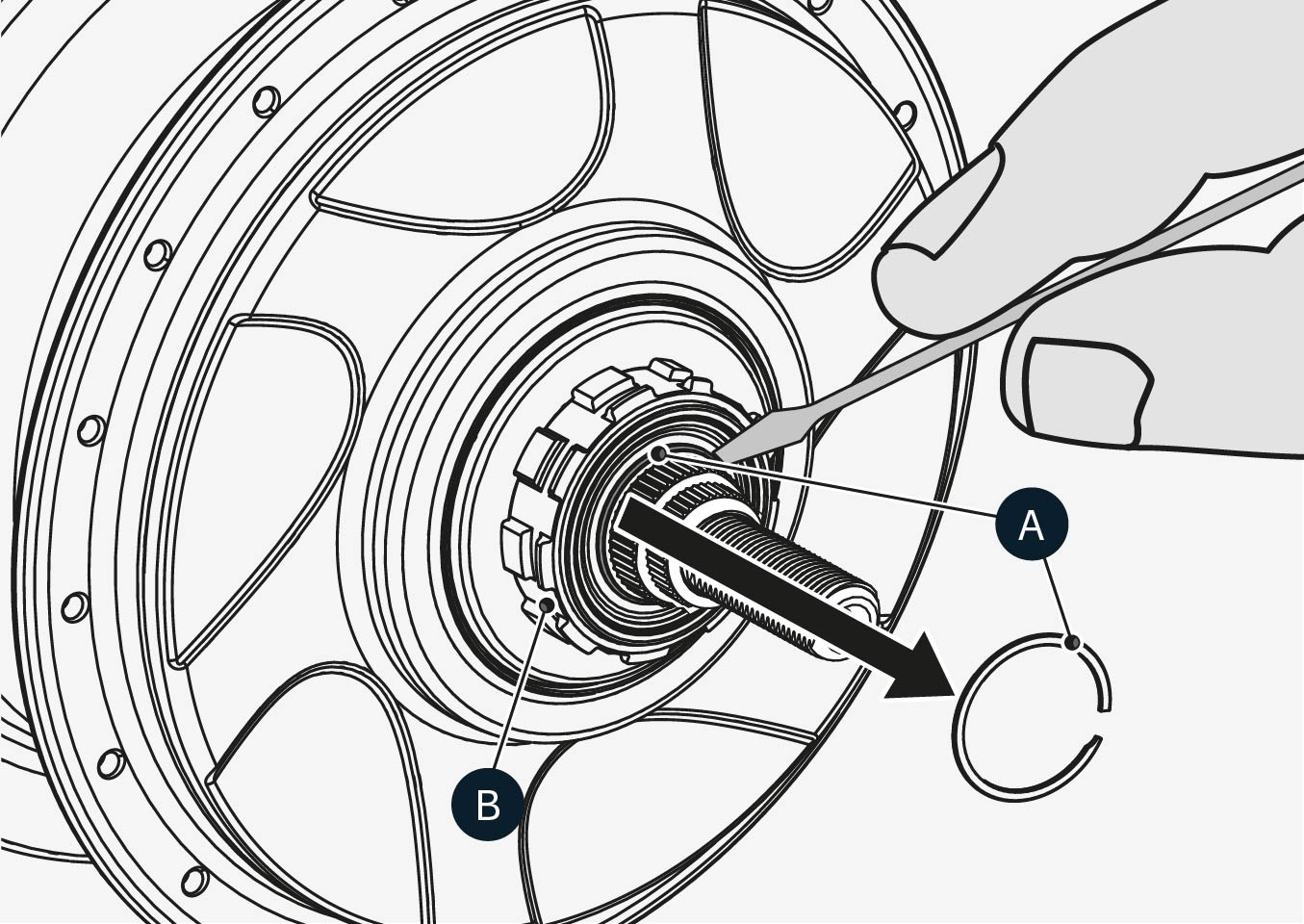

6. Retirez la bague d'arrêt (A) du mécanisme de changement de vitesse.
7. Retirez le corps de roue libre (B).

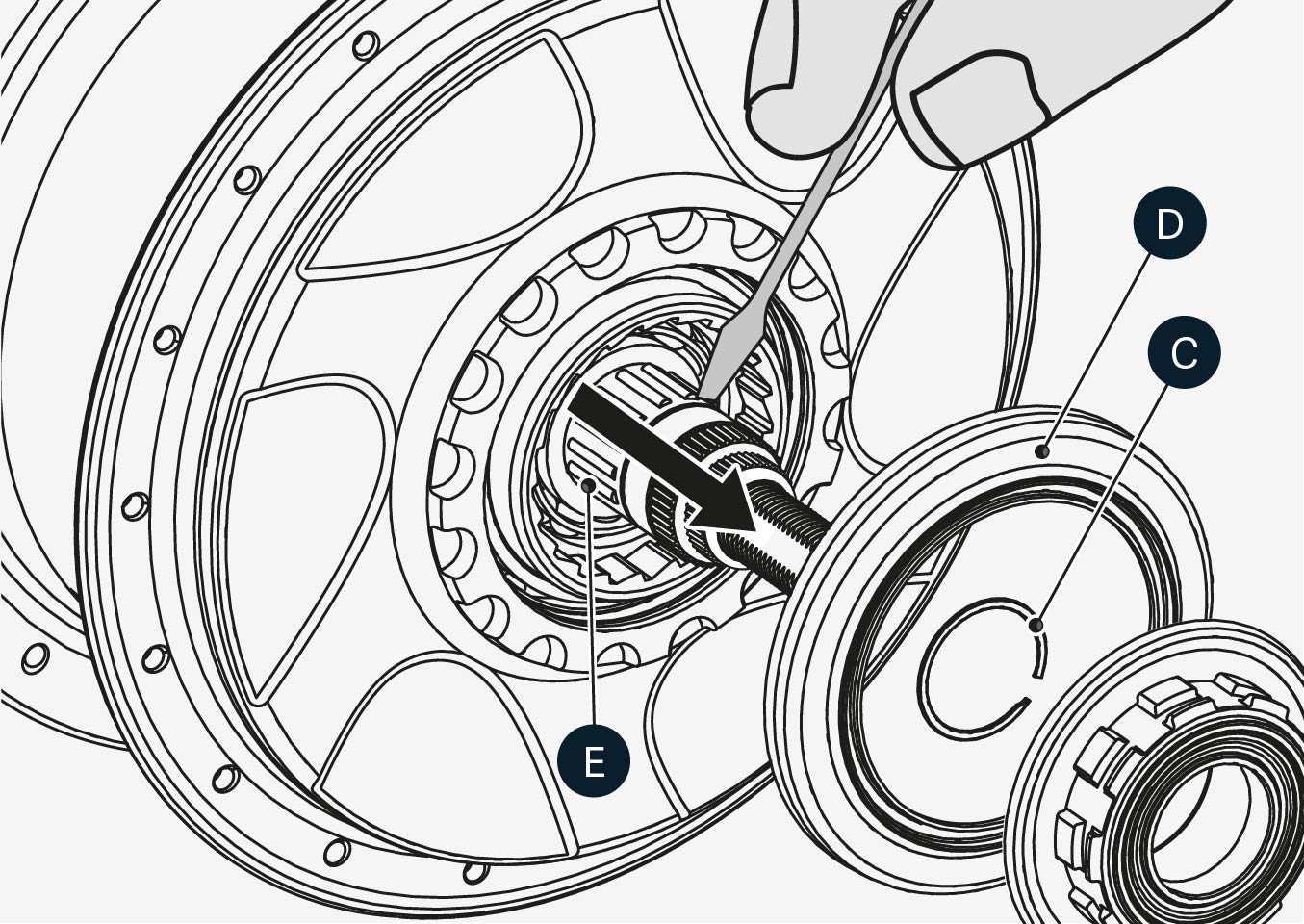

8. Retirez la bague d'arrêt intérieure (C).
9. Retirez le bouclier du côté droit (D).
10. Retirez le roulement à aiguilles (E).


2 - Nettoyer et inspecter

Outils

• Solution de nettoyage
• Huile de poids moyen

Instructions

Une fois les pièces du corps de roue libre retirées, entretenez l'intérieur :

1. Utilisez une huile de poids moyen ou une graisse très légèrement résistante à l'eau pour nettoyer l'intérieur du moyeu, afin qu'aucun éclat métallique ou saleté ne reste à l'intérieur.
2. Vérifiez le fonctionnement du cliquet et du ressort.
3. Réinstallez en utilisant une huile de poids moyen.

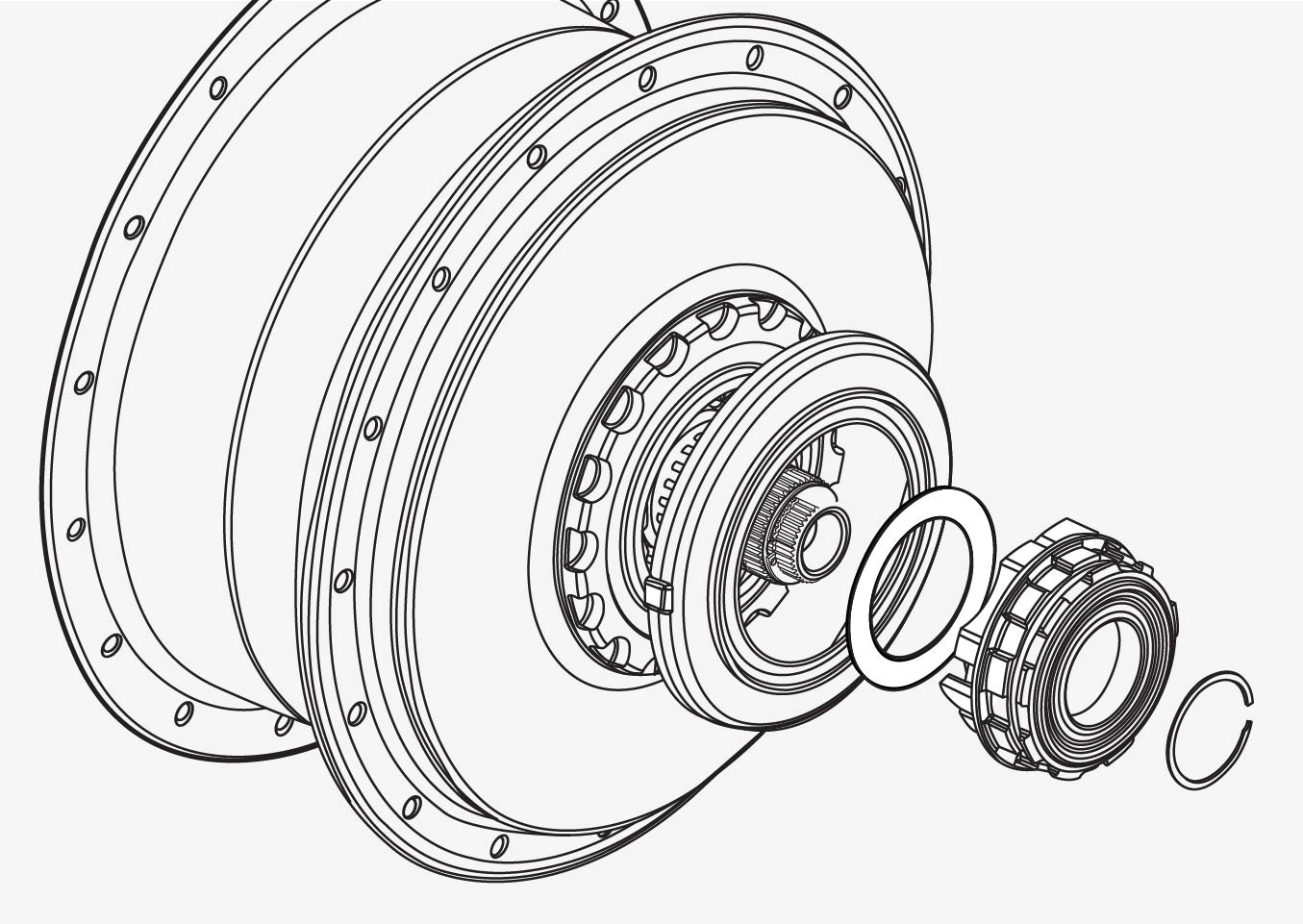

3 - Réassembler avec les mêmes pièces ou de nouvelles pièces de la roue libre

Outils

• Kit de roue libre

Instructions d'assemblage

Remontez ensuite avec les nouvelles pièces de la roue libre :

1. Remplacez la rondelle en plastique pour couvrir le joint d'étanchéité du roulement (pour le nouveau corps de roue libre avec rondelle en plastique).
2. Placez un nouveau roulement à aiguilles (E).
3. Placez un nouveau bouclier du côté droit (D).
4. Sécurisez avec la bague d'arrêt.
5. Assemblez le nouveau corps de la roue libre (B).
6. Assemblez la bague d'arrêt (A) sur le mécanisme de changement de vitesse.

Votre corps de roue libre est prêt

Si vous avez suivi avec succès les étapes ci-dessus, la roue libre est révisée et réparée. Vous pouvez maintenant remonter le pignon sur le moyeu :

• Comment assembler le pignon sur un moyeu
