Ce guide aide à identifier et à démonter les anciens anneaux magnétiques. Il couvre les anneaux magnétiques pour les modèles d'interface de moyeu Automatic, Automatic+, Harmony et Harmony H|sync. C'est utile à savoir, par exemple, lors de la rétroaction d'un vélo vers le dernier AUTOMATiQ.
Les anciens anneaux magnétiques
Ancien anneaux magnétiques

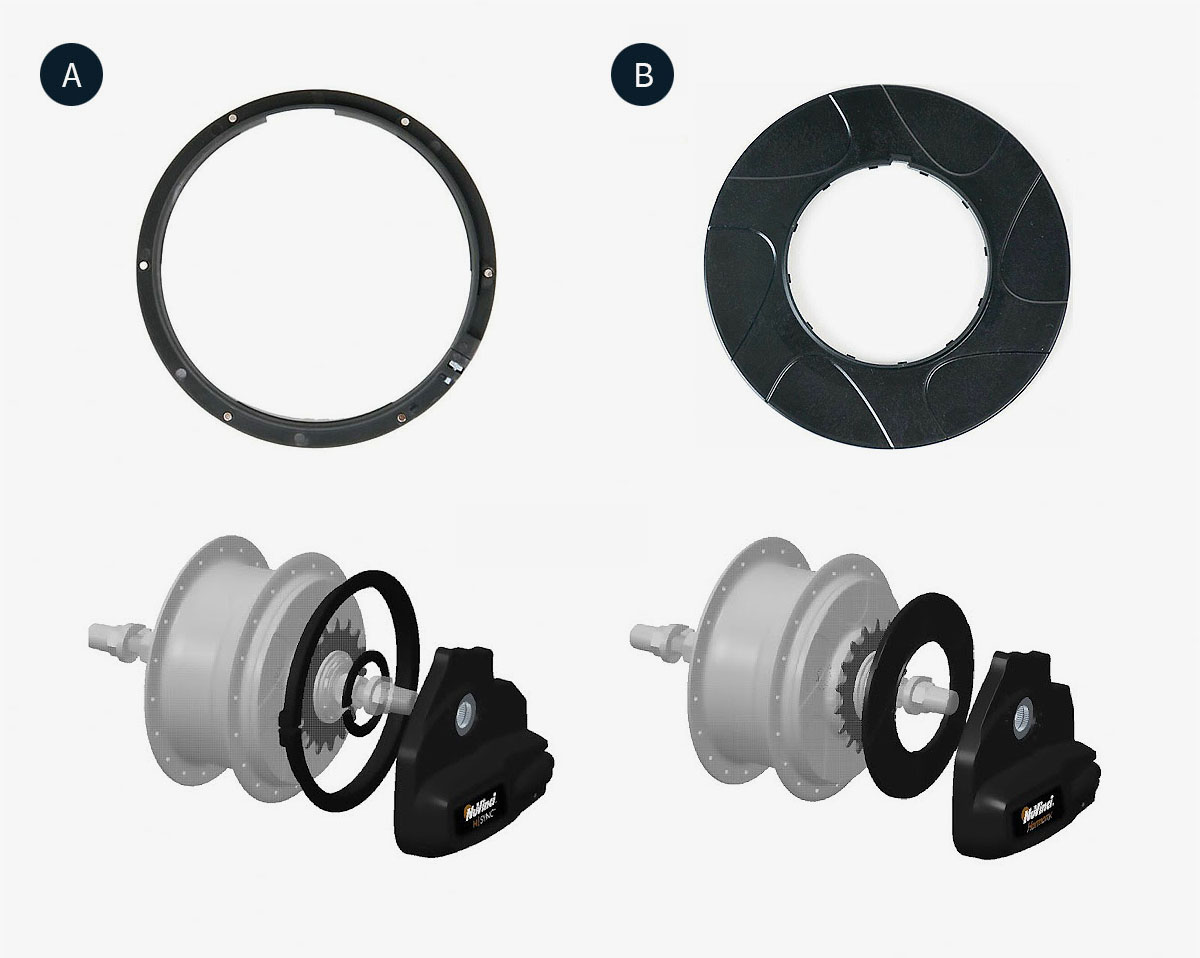

Ci-dessous les anciens anneaux magnétiques pour moyeu :
- A - Automatic, Automatic+ (Ceux-ci ont un autocollant blanc à l'intérieur).
- B - Harmony, Harmony H|sync (on dirait qu'ils font partie de l'enveloppe du moyeu).
Instructions étape par étape
Outils
- Clé Allen de 2,5 mm
- Tournevis plat (optionnel)
Instructions de démontage
Démontage de l'ancien anneau magnétique pour pignon
- Retirer l'ancien aimant de pignon.
- L'anneau magnétique du pignon précédent est simplement fixé et peut être facilement retiré sans outil.
Démontage de l'ancien anneau magnétique pour moyeu
Anneau pour automatic ou automatic+ :
- Retirez l'ancien anneau magnétique à l'aide d'une clé Allen de 2,5 mm.
Anneau pour l'Harmony, ou l'Harmony H|sync :
- Retirer l'ancien disque magnétique .
- Soulever le disque à l'aide d'un tournevis plat.
- Notez que ce disque magnétique peut être confondu avec l'enveloppe du moyeu.
C'est fait
Si vous avez des questions, contactez l'assistance.
