In diesem Artikel wird erklärt, wie man die Kabellänge für manuelle Nabeninterface ohne dem enviolo-Kabelwerkzeug richtig einstellt.
Einstellen der Kabellänge ohne dem Kabelwerkzeug
Die Verwendung des enviolo-Kabelwerkzeugs macht es viel einfacher, die richtige Kabellänge einzustellen. Für eine Anleitung zum Einstellen der richtigen Kabellänge mit dem enviolo-Kabelwerkzeug, folge diesem Link.
Videoanleitung
Schritt für Schritt Anleitung
Werkzeuge
- Seitenschneider
- 2mm Inbus
Montageanleitung
- Montieren Sie die Kabelendbeschläge nur durch Ziehen der Kabel am Ende des Gehäuses. Drehen Sie den Griff niemals mit nicht befestigten Kabeln, da sie sich im Inneren des Schalthebels verfangen können.

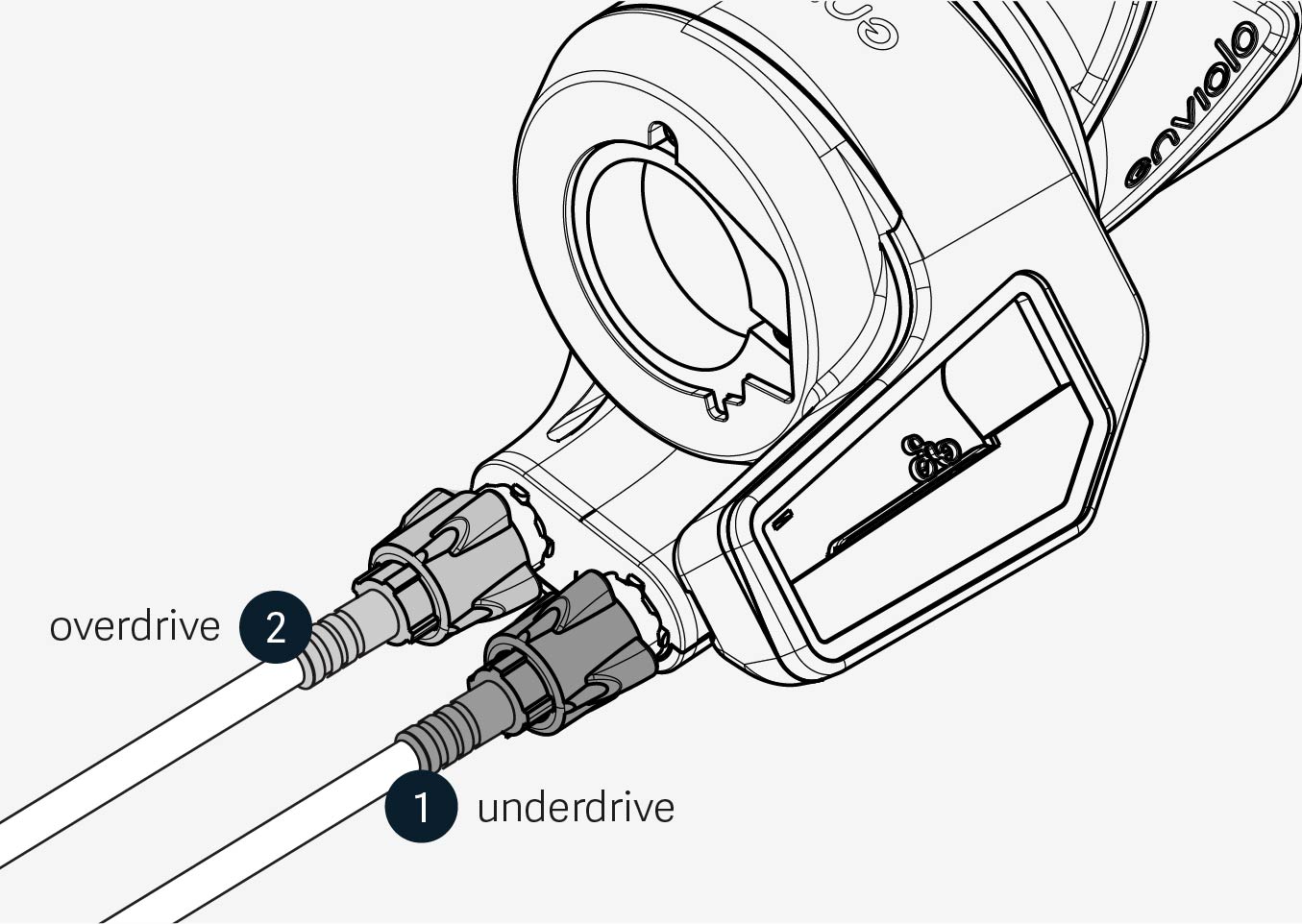

- Führen Sie die Schaltzüge durch die entsprechende Kabelhülle und stellen Sie sicher, dass die Hülle vollständig im Schalthebel sitzt..
- Drehen Sie beide Laufeinsteller vollständig im Uhrzeigersinn (nach innen), um ein maximales Montagespiel zu gewährleisten.
- Ziehen Sie den Untersetzungsschaltzug an der Hinterachse fest bis zum Anschlag und vergewissern Sie sich, dass die Schaltanzeige ganz flach ist (Twist Anzeige) oder dass sich der Griff vollständig gegen den Uhrzeigersinn dreht (Twist Controller), von der rechten Seite des Fahrrads aus gesehen.

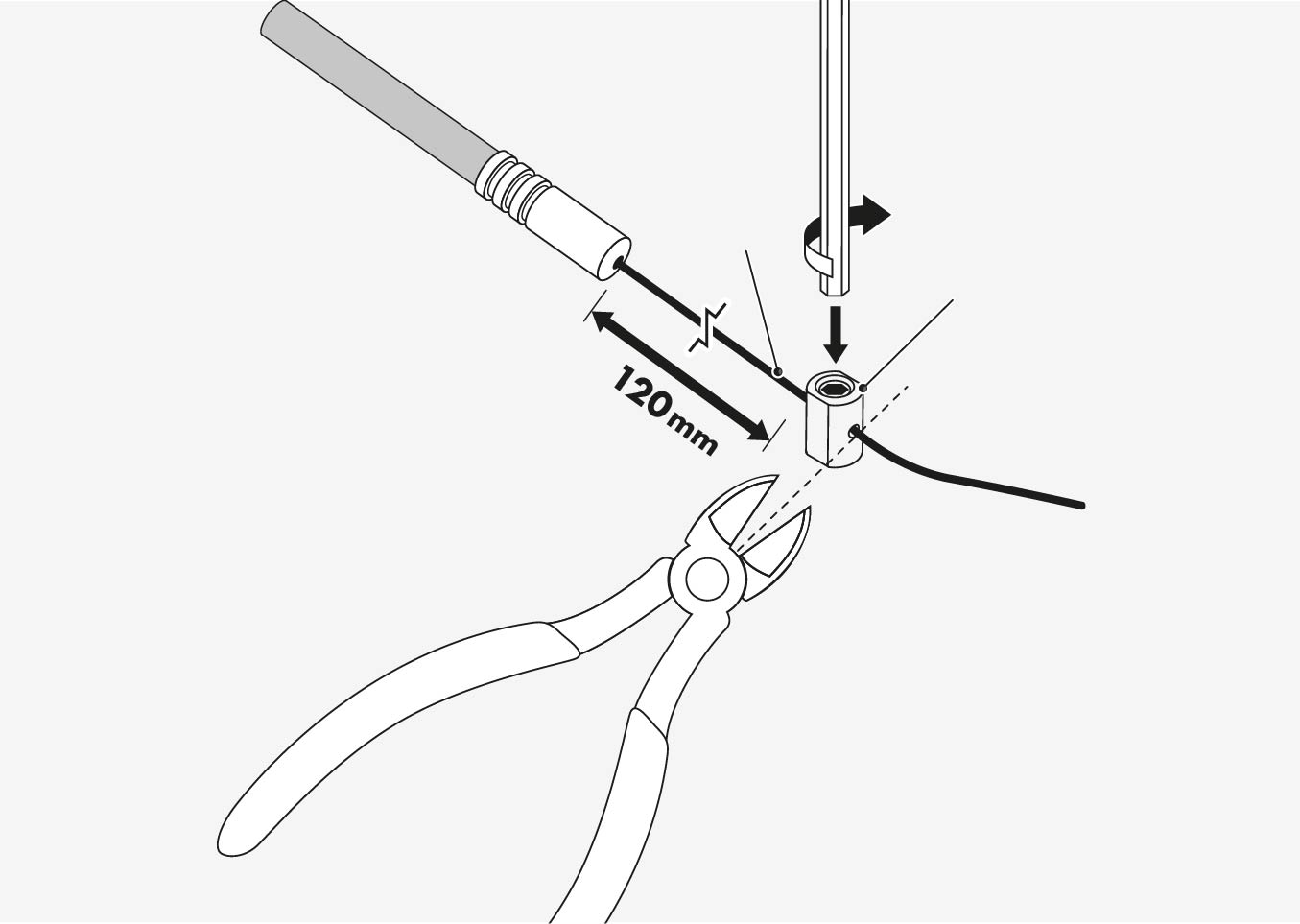

- Führen Sie den Underdrive-Schaltzug durch den Underdrive-Zuganschlag und sichern Sie den Underdrive-Zuganschlag bei 120 mm, während Sie den Zug fest ziehen.
- Vergewissern Sie sich, dass die Kabelhülle vollständig in der Führung des Schalthebels sitzt, befestigen Sie den Zug mit einem 2-mm-Inbusschlüssel und ziehen Sie ihn mit 1,5-2,0 Nm an.
- Schneiden Sie den überschüssigen Zug so kurz wie möglich ab, maximal 2,0 mm vom Ende des Anschlags des Underdrive-Zuges.
- Ziehen Sie den Overdrive-Schaltzug fest an der Schnittstelle der manuellen Nabe bis zum Anschlag und vergewissern Sie sich, dass der Schaltanzeiger in einen steilen Berg geht (Twist-Anzeige) oder dass sich der Griff vollständig im Uhrzeigersinn dreht (Twist), von der rechten Seite des Fahrrads aus gesehen.
- Vergewissern Sie sich, dass der untere Schaltzug und der untere Schaltzuganschlag frei und ungehindert sind.

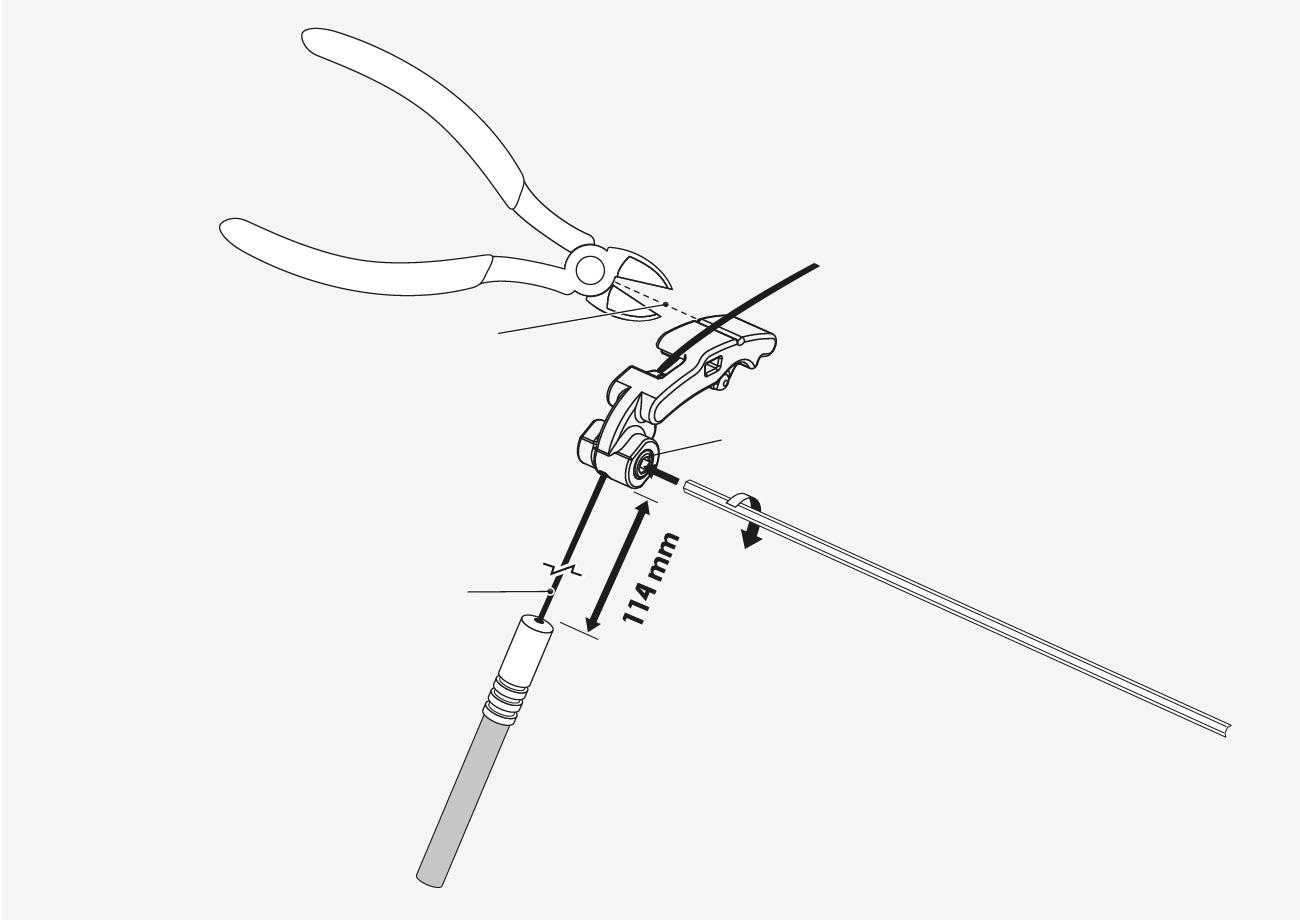

- Führen Sie den Overdrive-Schaltzug durch die Overdrive-Verriegelung und sichern Sie die Overdrive-Verriegelung bei 114 mm, während Sie das Kabel fest ziehen..
- Vergewissern Sie sich, dass die Zughülle vollständig am Schalthebel sitzt.
- Befestigen Sie den Zug mit einem 2-mm-Inbusschlüssel und ziehen Sie ihn mit 1.5-2.0 Nm an.
- Schneiden Sie den Zug bündig mit der Zuganschlagvorrichtung ab und stecken Sie die verbleibende Zuglänge in die Overdrive-Verriegelung.
- Stellen Sie sicher, dass die Zughülle vollständig am Schaltgriff anliegt
Die Kabellänge sollte jetzt korrekt sein.
Wenn Sie alle oben genannten Schritte erfolgreich durchgeführt haben, sollte die Zuglänge nun korrekt eingestellt sein. Sie können nun den Zug an das manuelle Nabeninterface anschließen.
Fahren Sie mit der Installation des manuellen Nabeninterface fort:
