Diese Anleitung zeigt dir, wie du die Enviolo AutomatiQ manuell mit einem CLiQ-Controller kalibrierst, wenn die automatische Schnittstelle eine ältere Firmware-Version hat (R47 und V09 oder älter).

Update zur automatischen Kalibrierung

Die neueste Enviolo AutomatiQ-Firmware enthält eine automatische Kalibrierung (seit Version R48 und V10). Sie ist die beste Methode, um dein System optimal zu halten. Um deine Enviolo AutomatiQ zu aktualisieren, siehe diesen Artikel.

Wann sollte eine Kalibrierung durchgeführt werden?

Die manuelle Kalibrierung der Enviolo AutomatiQ ist nur erforderlich, wenn ältere Firmware-Versionen (R47 und V09 oder älter) verwendet werden und nach einem der folgenden Ereignisse:

• Nach der Erstmontage des E-Bikes.
• Wenn das AUTOMATiQ-Hub Interface aus Wartungsgründen vom Hub entfernt wurde.
• Wenn das System nicht richtig funktioniert.

Schritt-für-Schritt-Anleitung

Es gibt 3 verschiedene CLiQ-Controller. Folgen Sie den Anweisungen für Ihr Modell:

A - CLiQ Pro

Werkzeuge

• Ein Fahrrad mit bereits montiertem und gekoppelte CLiQ Pro.

Kalibrierungsanleitung

1. System einschalten.
2. „Keine Motorunterstützung“ auswählen.
3. Am Controller MODE (1) und DOWN (3) gleichzeitig 3 Sekunden lang gedrückt halten, bis die Nabe zu schalten beginnt, dann loslassen.
4. Während des Kalibriervorgangs das Fahrrad leicht pedalieren (idealerweise auf einem Ständer mit freiem Hinterrad), während das System mehrfach von „niedrig“ auf „hoch“ schaltet.
5. Nach erfolgreicher Kalibrierung leuchtet der Controller 5 Sekunden lang durchgehend grün.
   • Bei fehlgeschlagener Kalibrierung leuchtet der Controller 10 Sekunden lang durchgehend rot. In diesem Fall bitte die Kalibrierung erneut durchführen.
   • Die Kalibrierung sollte nicht länger als 20 Sekunden dauern.

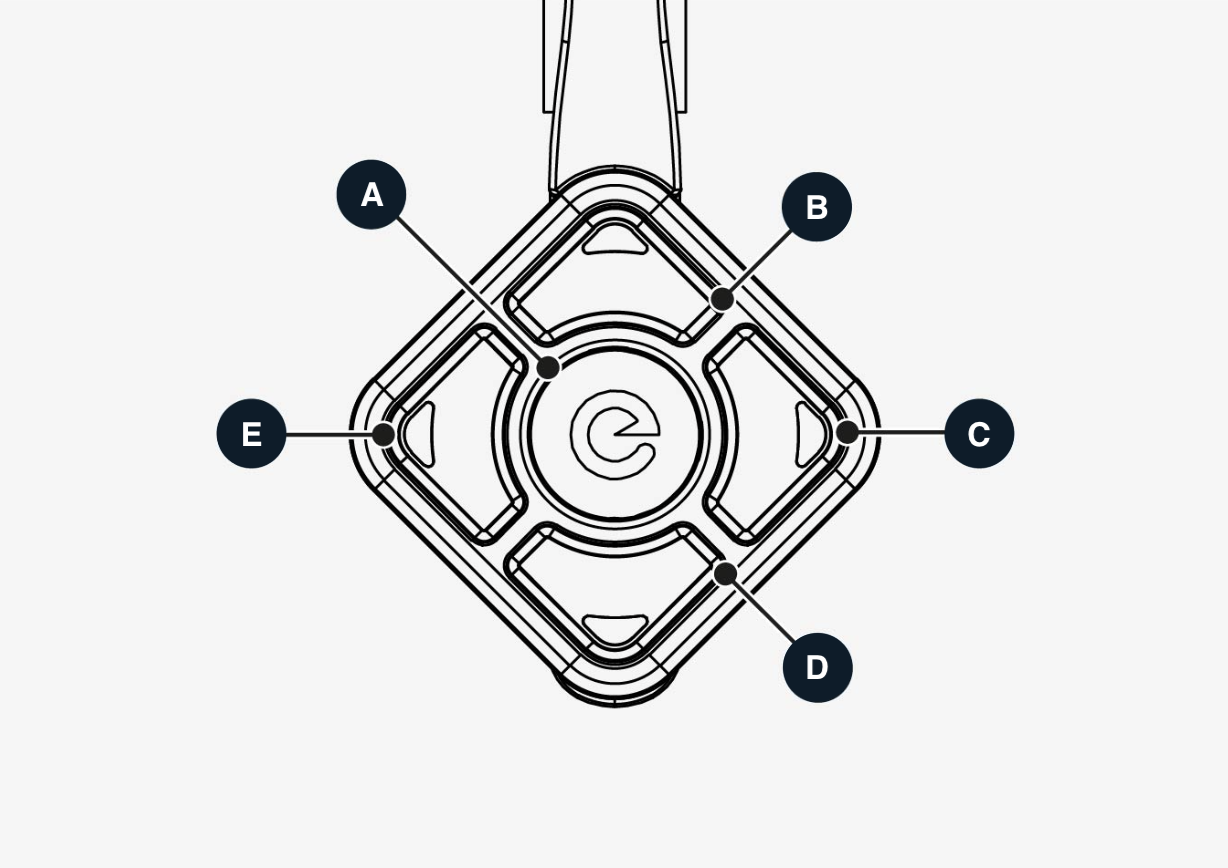

B - CLiQ Plus

Werkzeuge

• Ein Fahrrad mit bereits montiertem und gekoppelte CLiQ Plus.

Kalibrierungsanleitung

1. System einschalten.
2. „Keine Motorunterstützung“ auswählen.
3. Am enviolo CA-Controller (1) UP und DOWN gleichzeitig 3 Sekunden gedrückt halten, bis die Nabe zu schalten beginnt. Während der Kalibrierung blinkt die LED weiß.
4. Während des Kalibriervorgangs das Fahrrad leicht pedalieren (idealerweise auf einem Ständer mit freiem Hinterrad), während das System mehrfach von „niedrig“ auf „hoch“ schaltet.
5. Nach erfolgreicher Kalibrierung leuchtet der Controller 5 Sekunden durchgehend blau.
   • Bei fehlgeschlagener Kalibrierung leuchtet der Controller 5 Sekunden rot. In diesem Fall bitte die Kalibrierung erneut durchführen.
   • Die Kalibrierung sollte nicht länger als 20 Sekunden dauern.

C - CLiQ Pure

Werkzeuge

• Ein Fahrrad mit bereits montiertem und gekoppelte CLiQ Pure.

Kalibrierungsanleitung

1. System einschalten.
2. „Keine Motorunterstützung“ auswählen.
3. Fahrrad während des gesamten Kalibriervorgangs leicht pedalieren (idealerweise auf einem Ständer mit freiem Hinterrad).
4. Am Controller (1) die mittlere Taste 3 Sekunden lang gedrückt halten, bis die Nabe zu schalten beginnt, dann loslassen.
5. Weiter leicht pedalieren, während das System mehrfach von „niedrig“ auf „hoch“ schaltet und die Kalibrierung abschließt.
   • Die Kalibrierung sollte nicht länger als 20 Sekunden dauern.

Kalibrierung abgeschlossen

Viel Spaß bei der Fahrt! Wenn Sie alle Schritte befolgt haben, ist das E-Bike einsatzbereit. Bei Fragen wenden Sie sich gerne an unser Support-Team.
