In diesem Artikel wird erklärt, wie Sie die AUTOMATiQ mit dem integrierten BOSCH-System kalibrieren.

Wann sollte eine Kalibrierung durchgeführt werden?

Die Kalibrierung muss nach einem der folgenden Punkte durchgeführt werden:

• Nach der Erstmontage des E-Bikes.
• Wenn das AUTOMATiQ-Hub-Interface aus Wartungsgründen vom Hub entfernt wurde.
• Wenn das System nicht richtig funktioniert.

Video-Anleitung

BOSCH Intuvia

BOSCH Nyon 2

BOSCH Kiox

Schritt-für-Schritt-Anleitung

BOSCH Intuvia

Werkzeuge

• Ein Fahrrad mit einem integrierten BOSCH Intuvia System.

Anweisungen zur Kalibrierung

1. Schalten Sie das Bosch Intuvia-System ein.
2. Keine Motorunterstützung wählen.
3. Aktivieren Sie den "Konfigurationsmodus" durch gleichzeitiges Drücken und Halten der Tasten [RESET] und [i] (oder hier A & B, wie im Bild dargestellt).
4. Drücken Sie die [i]-Taste (B), bis Sie auf dem Bildschirm "Getriebekalibrierung" sehen können.
5. Drücken Sie, während Sie in die Pedale treten, die Taste "Licht" (C), um die Kalibrierung zu starten.
6. Treten Sie während des gesamten Kalibrierungsvorgangs leicht in die Pedale (vorzugsweise auf einem Ständer, bei dem das Hinterrad vom Boden abgehoben ist), während das System mehrmals von voller Unter- auf volle Übersetzung schaltet und den Kalibrierungsvorgang abschließt.

   • Dieser Vorgang kann etwa 25 Sekunden dauern.
7. Nach Abschluss des Kalibrierungsvorgangs kehrt das System automatisch in den Fahrmodus zurück.

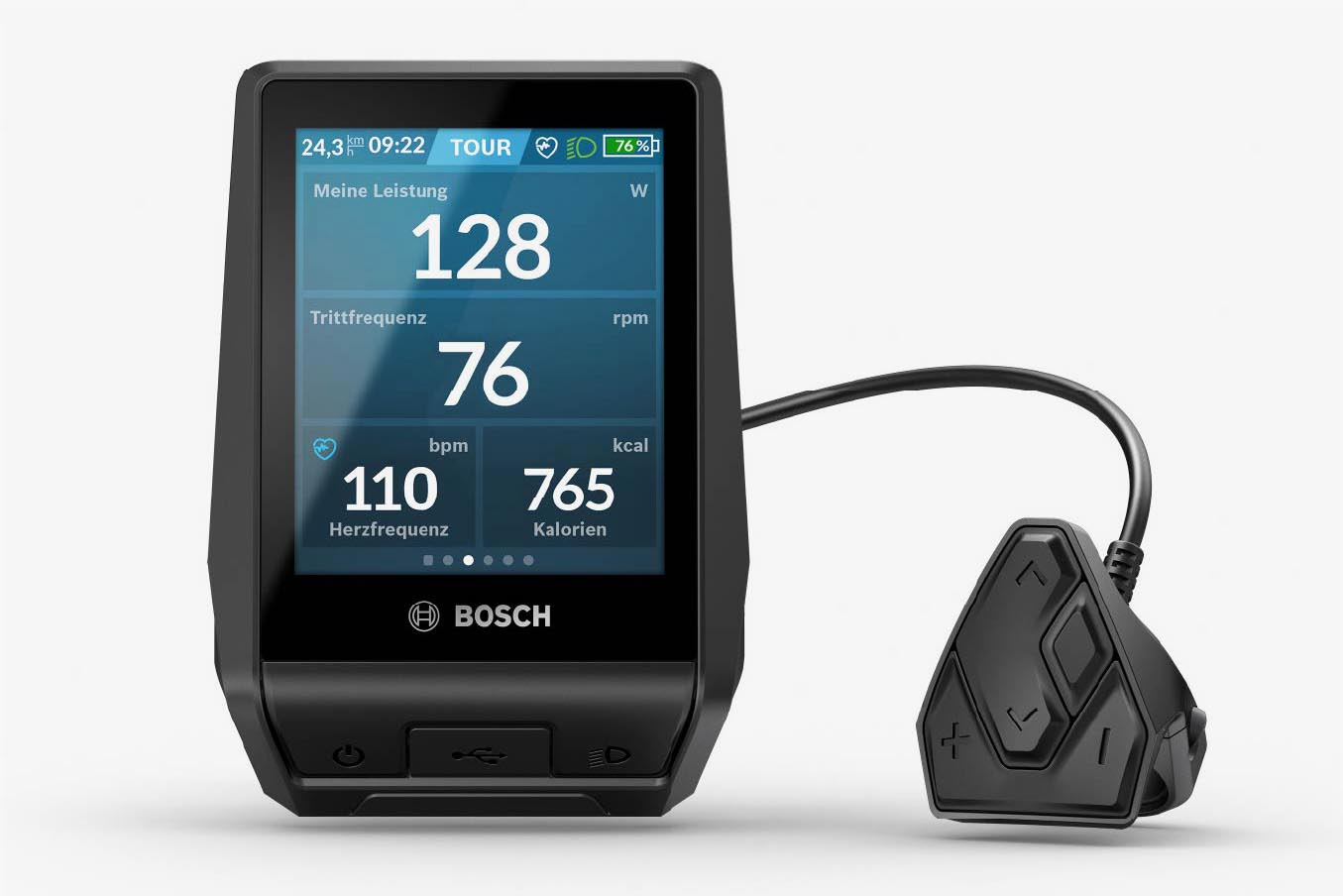

BOSCH Nyon 2

Werkzeuge

• Ein Fahrrad mit einem integrierten System BOSCH Nyon 2.

Anweisungen zur Kalibrierung

1. Schalten Sie das Bosch Nyon System ein.
2. Keine Motorunterstützung wählen.
3. Rufen Sie das Menü "Einstellungen" durch Drücken der Tasten [>] und [<] auf und bestätigen Sie Ihre Auswahl mit der Quadrattaste [<>].
4. Wählen Sie mit [+] und [-] den Menüpunkt "Mein eBike" und bestätigen Sie Ihre Auswahl mit [<>] oder [>].
5. Wählen Sie den Menüpunkt "eShift" und bestätigen Sie Ihre Auswahl.
6. Wählen Sie den Menüpunkt "Kalibrierung" und bestätigen Sie Ihre Auswahl.
7. Treten Sie während des gesamten Kalibrierungsvorgangs leicht in die Pedale (vorzugsweise auf einem Ständer, bei dem das Hinterrad vom Boden abgehoben ist), während das System mehrmals von voller Unter- auf volle Übersetzung schaltet und den Kalibrierungsvorgang abschließt.

   • Dieser Vorgang kann etwa 25 Sekunden dauern.
8. Nach Abschluss des Kalibriervorgangs verlassen Sie das Menü.

BOSCH Kiox

Werkzeuge

• Ein Fahrrad mit einem integrierten BOSCH Kiox-System.

Anweisungen zur Kalibrierung

1. Schalten Sie das Bosch Kiox-System ein.
2. Keine Motorunterstützung wählen.
3. Rufen Sie das Menü "Einstellungen" durch Drücken der Tasten [>] und [<] auf und bestätigen Sie Ihre Auswahl mit der Quadrattaste [<>].
4. Wählen Sie mit [+] und [-] den Menüpunkt "Mein eBike" und bestätigen Sie Ihre Auswahl mit [<>] oder [>].
5. Wählen Sie den Menüpunkt "eShift" und bestätigen Sie Ihre Auswahl.
6. Wählen Sie den Menüpunkt "Kalibrierung" und bestätigen Sie Ihre Auswahl.
7. Treten Sie während des gesamten Kalibrierungsvorgangs leicht in die Pedale (vorzugsweise auf einem Ständer, bei dem das Hinterrad vom Boden abgehoben ist), während das System mehrmals von voller Unter- auf volle Übersetzung schaltet und den Kalibrierungsvorgang abschließt.

   • Dieser Vorgang kann etwa 25 Sekunden dauern.
8. Nach Abschluss des Kalibrierungsvorgangs kehrt das System automatisch in den Fahrmodus zurück.

Kalibrierung durchgeführt

Wenn Sie alle Schritte für das jeweilige System befolgt haben, ist das E-Bike einsatzbereit.
