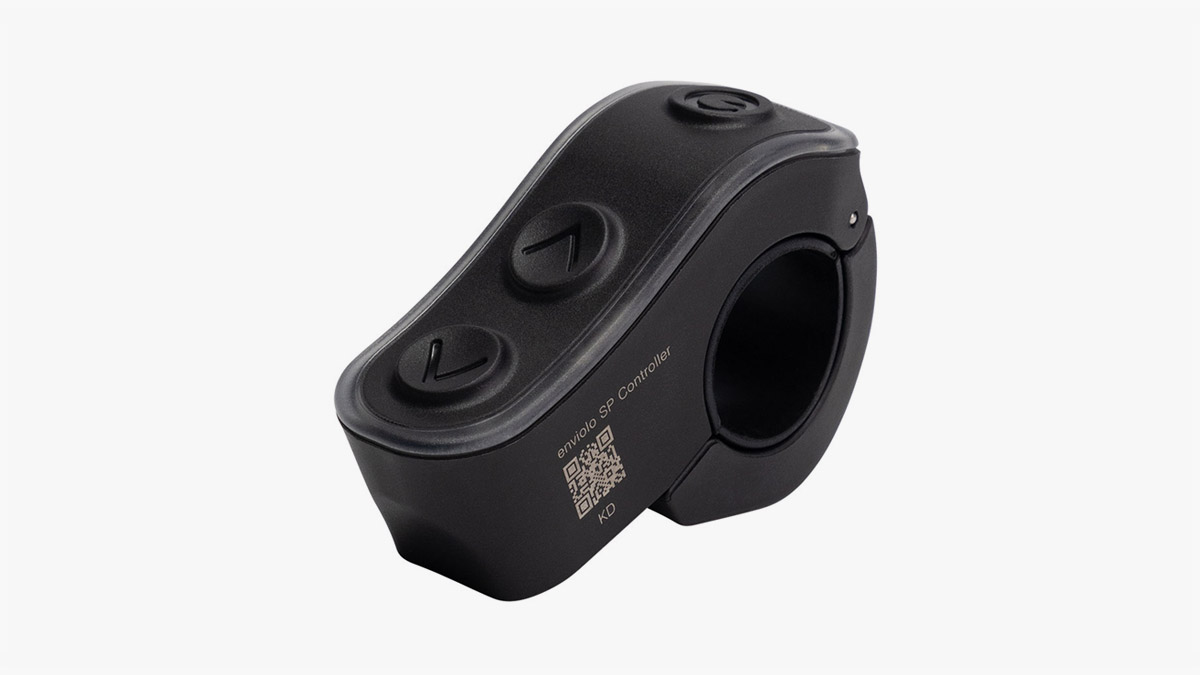

Erfahren Sie, wie Sie den kabellosen Enviolo CliQ Pro Controller einrichten und verwenden.
Warum einen CLiQ Controller verwenden
Mit einem Controller können Sie die bevorzugte Kadenz im Automatikmodus (empfohlen) einstellen oder im manuellen Modus simulierte Gänge (1 bis 9) verwenden.
Wie man mit dem Automatic koppelt
Video
Anleitung zum Koppeln
- Schalten Sie Ihr Antriebssystem ein.
- Drücken und halten Sie an der Automatic-Schnittstelle die weiße Taste für ca. 3 Sekunden, bis sie blau zu blinken beginnt, was anzeigt, dass die Schnittstelle im Kopplungsmodus ist.

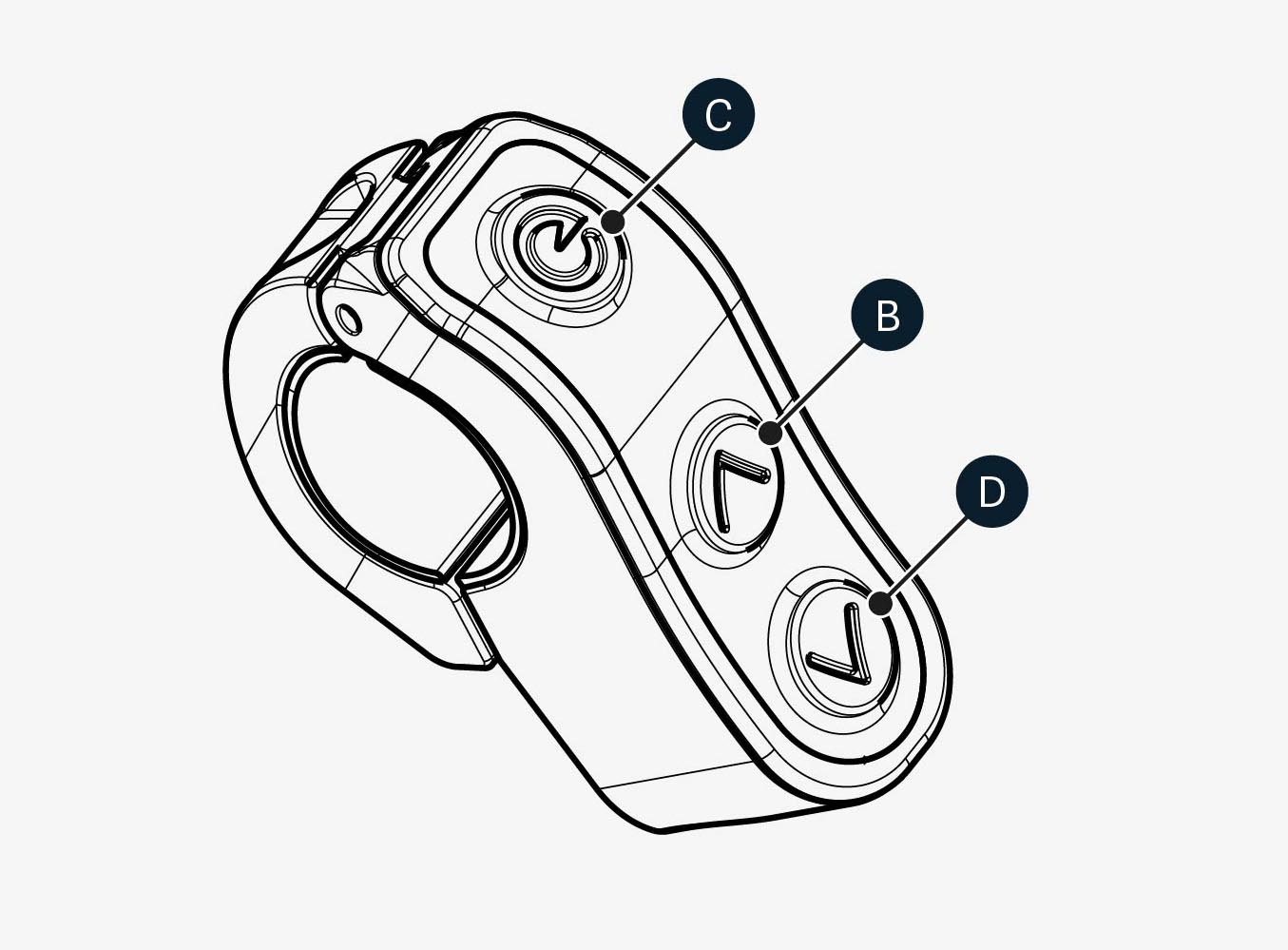

- Schalten Sie den Controller ein und drücken und halten Sie die Ein-/Aus-Taste (C), bis eine blaue LED zu blinken beginnt, was anzeigt, dass der Controller im Kopplungsmodus ist.
- Wenn der Controller nicht einschaltet und eine Batterie benötigt, verwenden Sie eine Münze und legen Sie eine CR1/3N ein.
- Der CliQ Pro sollte sich nun mit der Automatic-Schnittstelle koppeln.
- Wenn die Controller-LED erlischt, ist die Kopplung abgeschlossen.
- Sie können die Verbindung auch bestätigen, wenn beim Drücken von hoch (B) oder runter (D) eine weiße LED leuchtet.
- Wenn die Controller-LED weiterhin blinkt, ist keine Verbindung hergestellt und der Controller sucht noch.
Funktionen
Betriebsmodus
Sie können über die Enviolo-App zwischen AUTO- und MANUELL-Schaltung wechseln.
- AUTO – der Enviolo Automatic passt die Kadenz intelligent an die Fahrt an. Dies stellt den CliQ Controller oder das integrierte System (z. B. BOSCH) so ein, dass die bevorzugte Kadenz angepasst wird.
- MANUELL – die Enviolo Automatic-Schnittstelle emuliert eine 9-Gang-Nabe. Dies stellt den CliQ Controller oder das integrierte System so ein, dass die Kadenz manuell durch Emulieren von 9 Gängen geändert wird.
Laden Sie die Enviolo-App herunter
- Android 8 oder höher - Download aus dem Google Play Store
- iOS 13 oder höher - Download aus dem Apple App Store
Um mehr darüber zu erfahren, wie Sie die Enviolo-App verwenden, lesen Sie diesen Artikel.
Der Enviolo Automatic funktioniert am besten im AUTO-Modus
Der Enviolo Automatic ist ein intelligentes "Set-and-Forget"-System – stellen Sie einfach Ihre bevorzugte Kadenz (Trittfrequenz) ein, und die Schnittstelle passt sich automatisch an die Bedingungen des Fahrers an. Wenn Sie den Enviolo Automatic auf den AUTO-Modus einstellen, können Sie den CLiQ Controller verwenden, um die bevorzugte Kadenz anzupassen.
Tasten und LED
| Taste | Aktion | Funktion | Schritte | Kommentar | LED |
|---|---|---|---|---|---|
| KEINE | KEINE | BLE-Verbindung verloren, versucht erneut zu verbinden | Blau blinkend für max. 60s | ||
| MODE(C) | Langer Druck (>=3s) | BLE-Kopplung Controller mit AHI | Aktiv (in Bearbeitung) | Blau blinkend | |
| KEINE | BLE-Kopplung Controller mit AHI | Erfolgreich | Blau leuchtend für 3s | ||
| UP(B) | Kurzer Druck (<1s) | Schalten zu schwererem Gang (= RPM verringern) | 1 RPM | Weißes Licht | |
| UP(B) | Langer Druck (>=1 und <=2s) | Schalten zu schwererem Gang (= RPM verringern) | 5 RPM | Weißes Licht | |
| DOWN(D) | Kurzer Druck (<1s) | Schalten zu leichterem Gang (= RPM erhöhen) | 1 RPM | Weißes Licht | |
| DOWN(D) | Langer Druck (>=1 und <=2s) | Schalten zu leichterem Gang (= RPM erhöhen) | 5 RPM | Weißes Licht | |
| MODE(C) | Kurzer Druck | BLE-Verbindung zu AHI aktivieren | Blau leuchtend für 3s | ||
| MODE(C) + DOWN(D) | Gleichzeitiger langer Druck (>=3s) | Kalibrierung starten | Start | Grün/rot blinkend | |
| KEINE | Kalibrierung | Erfolgreich | Grünes Licht leuchtet 3s. | ||
| KEINE | Kalibrierung | Keine oder erfolglose Kalibrierung | Rotes Licht leuchtet 3s. | ||
| BELIEBIG | Batteriestatus niedrig | Anzeige niedrige Batteriespannung | Rot blinkend für 3s. |
Kalibrierung
Wann kalibrieren
Update für automatische Kalibrierung
Die neueste Enviolo AutomatiQ Firmware beinhaltet die automatische Kalibrierung (seit Version R48 und V10). Dies ist die beste Methode, um Ihr System optimiert zu halten. Um Ihren Enviolo Automatic (gen3 AutomatiQ) zu aktualisieren, sehen Sie diesen Artikel.
Eine manuelle Kalibrierung des Enviolo Automatic ist nur bei älteren Firmware-Versionen (R47 und V09 sowie älter) und nach einem der folgenden Fälle erforderlich:
- Nach der Erstmontage des E-Bikes.
- Wenn die Automatic-Nabenschnittstelle aus Wartungsgründen entfernt wurde.
- Wenn das System nicht richtig funktioniert.
Schritt-für-Schritt-Anleitung
- Schalten Sie Ihr Antriebssystem ein und wählen Sie keine Motorunterstützung.
- Drücken Sie am Controller die Ein-/Aus-Taste (C), um den Standby-Modus zu verlassen.
- Drücken und halten Sie die hoch (B) und runter (D) Tasten für 3 Sekunden, bis die Nabe zu schalten beginnt und eine rote und grüne LED am Controller blinkt. Lassen Sie die Tasten los.
- Treten Sie das E-Bike während des gesamten Kalibrierungsprozesses leicht (vorzugsweise auf einem Ständer mit angehobenem Hinterrad), während das System mehrfach von voller Untersetzung zu voller Übersetzung schaltet und den Kalibrierungsprozess abschließt. Dieser Vorgang kann ca. 12 Sekunden dauern.
- Nach erfolgreicher Kalibrierung leuchtet die Controller-LED 3 Sekunden lang durchgehend grün.
- Bei Misserfolg leuchtet die rote LED 3 Sekunden lang durchgehend. Bitte versuchen Sie die Kalibrierung erneut.
