Cet article expliquera comment régler correctement la longueur du câble pour les interfaces de moyeu manuelles avec l'outil de câble enviolo.
Réglez la longueur du câble avec l'outil de câble
L'utilisation de l'outil de câble enviolo facilite grandement l'obtention de la bonne longueur de câble. Pour des instructions sur la façon de régler la bonne longueur de câble avec l'outil de câble enviolo, consultez cet article à la place.
Instructions vidéo
Instructions étape par étape
Outils
- Ciseaux pour couper le câble
- Clé Allen de 2 mm
Instructions d'assemblage

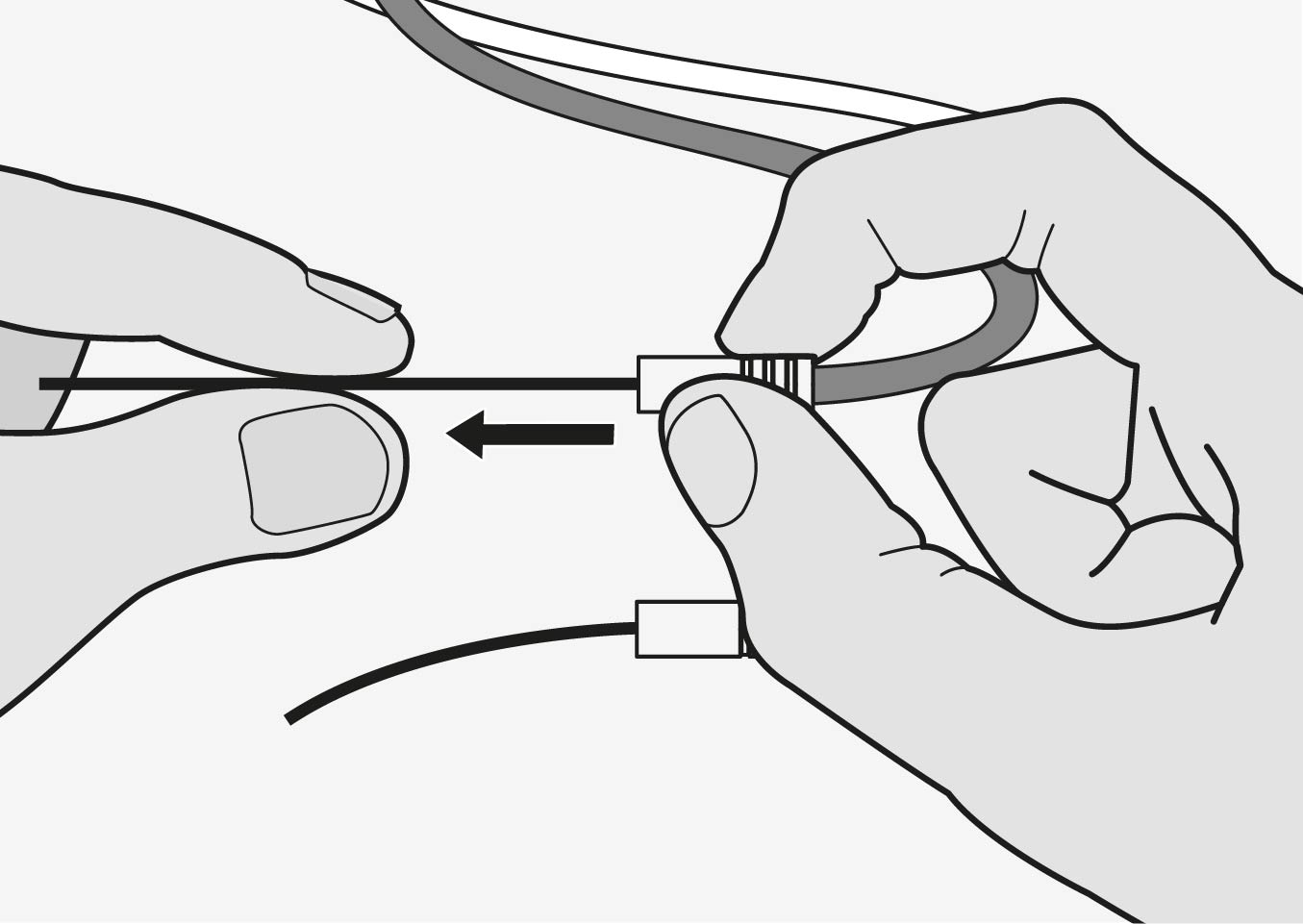

- Assemblez uniquement le matériel d'extrémité du câble en tirant les câbles à l'extrémité du boîtier. Ne faites jamais pivoter la poignée avec des câbles non attachés, car ils peuvent s'enrouler à l'intérieur du tendeur de câble.

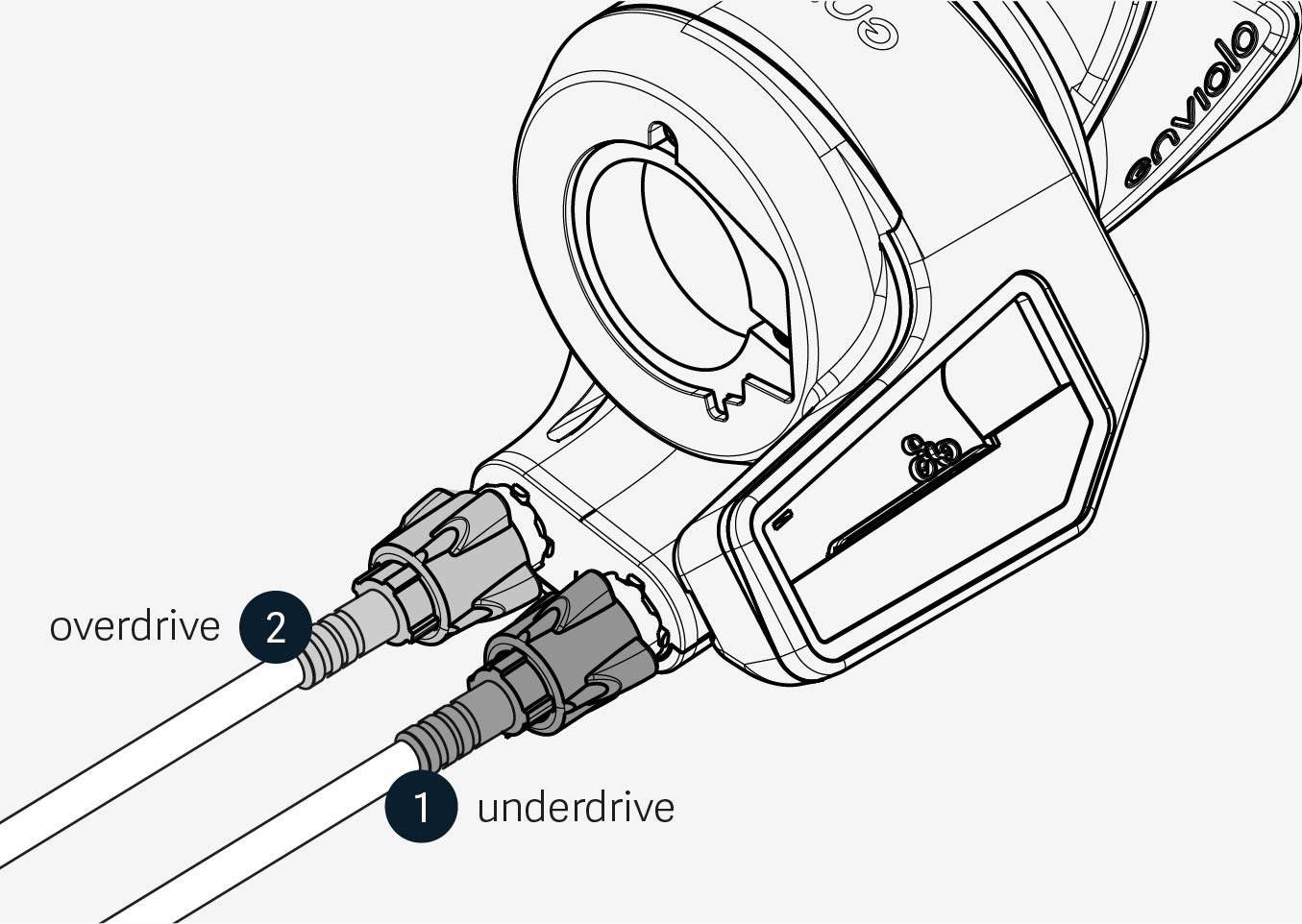

- Faites passer les câbles de dérailleur à travers le boîtier de câble approprié et assurez-vous que le boîtier est entièrement enfoncé dans le dérailleur.
- Vissez complètement les deux tendeurs de câble dans le sens horaire (vers l'intérieur) pour fournir un maximum de mou.
- Tirez fermement sur le câble de dérailleur arrière jusqu'à ce qu'il s'arrête, en vérifiant que l'indicateur de changement de vitesse devienne complètement plat (Twist Display) ou que la poignée tourne complètement dans le sens antihoraire indiqué (Twist controllers), vu du côté droit du vélo.
- Faites passer le câble de dérailleur arrière à travers le stop-câble de dérailleur arrière et fixez-le à 120 mm tout en tirant fermement sur le câble.
- Assurez-vous que le boîtier de câble est complètement enfoncé dans le tendeur de câble. À l'aide d'une clé Allen de 2 mm, fixez le câble et serrez à un couple de 1,5 à 2,0 Nm.
- Coupez l'excédent de câble aussi court que possible, à un maximum de 2,0 mm de l'extrémité du stop-câble de dérailleur arrière.
- Tirez fermement sur le câble de dérailleur avant à l'interface manuelle jusqu'à ce qu'il s'arrête, en vérifiant que l'indicateur de changement de vitesse entre dans une pente raide (Twist Display) ou que la poignée tourne complètement dans le sens horaire indiqué (Twist), vu du côté droit du vélo.
- Assurez-vous que le câble de dérailleur arrière et le stop-câble de dérailleur arrière sont libres et non obstrués.
- Faites passer le câble de dérailleur avant à travers la serrure de dérailleur avant et fixez la serrure de dérailleur avant à 114 mm tout en tirant fermement sur le câble.
- Assurez-vous que le boîtier de câble est complètement enfoncé dans le dérailleur.
- À l'aide d'une clé Allen de 2 mm, fixez le câble et serrez à un couple de 1,5 à 2,0 Nm.
- Coupez le câble à ras du dispositif de fixation du câble et glissez la longueur restante du câble dans la serrure de dérailleur avant.
- Assurez-vous que le boîtier de câble est complètement enfoncé dans le contrôleur.
La longueur du câble devrait maintenant être correcte
Si vous suivez avec succès toutes les étapes ci-dessus, la longueur du câble devrait maintenant être correctement réglée. Vous pouvez maintenant connecter les câbles à l'interface manuelle.
Procédez à l'installation de l'interface du moyeu manuel :
