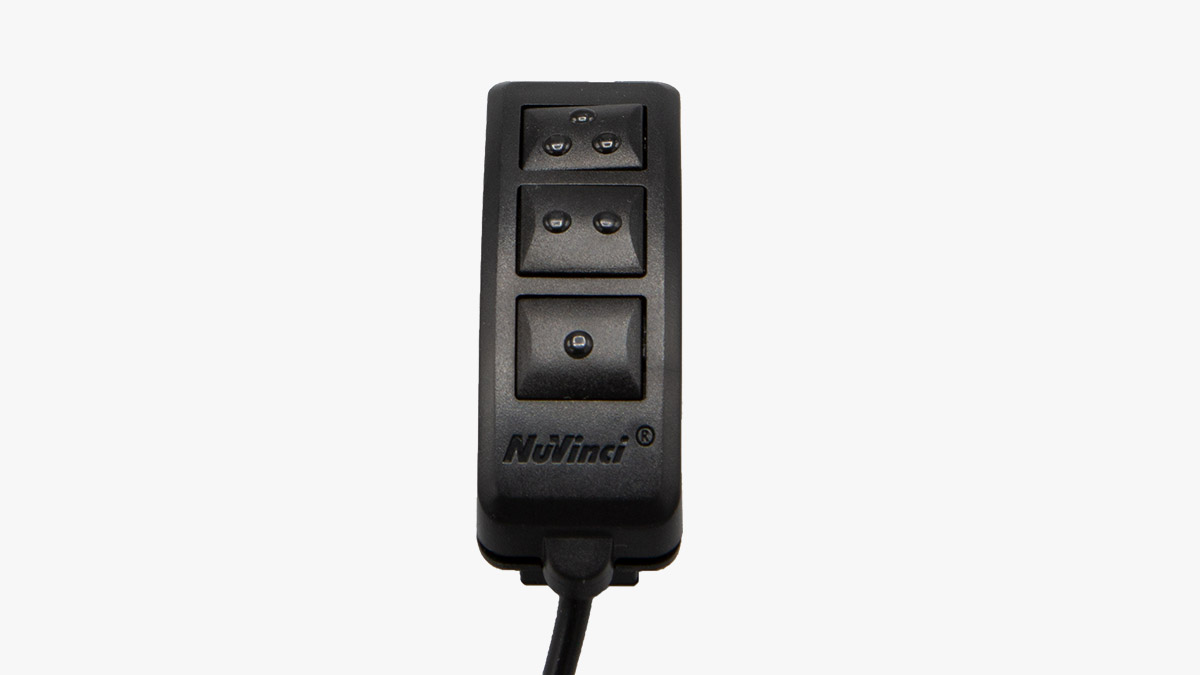

Cet article explique comment assembler correctement votre contrôleur NuVinci H3, également connu sous le nom de contrôleur à 3 boutons.

Instructions vidéo

Instructions étape par étape

Outils

• Aucun outil requis

Instructions d'assemblage

1. Choisissez de quel côté monter le contrôleur H3.
   • Le contrôleur H3 peut être monté sur le côté droit ou gauche du guidon.

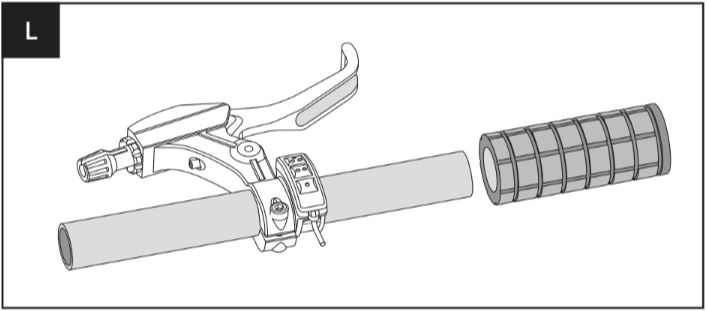

2. Placez la base en caoutchouc autour du guidon, à côté de la poignée.
   • Positionnez-la de manière à ce que les boutons H3 soient visibles pour le cycliste et que le câble ne soit pas obstrué.

3. Placez le contrôleur H3 sur la base en caoutchouc.
4. Utilisez l'anneau en caoutchouc fourni pour sécuriser l'assemblage.
5. Finalisez en acheminant le câble à travers le cadre et en le connectant au faisceau de fils principal.

Attention à ne pas trop serrer les colliers de serrage

Ne serrez pas trop les colliers de serrage, sinon vous risquez d'endommager le câble du contrôleur.

Terminé

Votre contrôleur H3 à 3 boutons devrait maintenant être assemblé.
