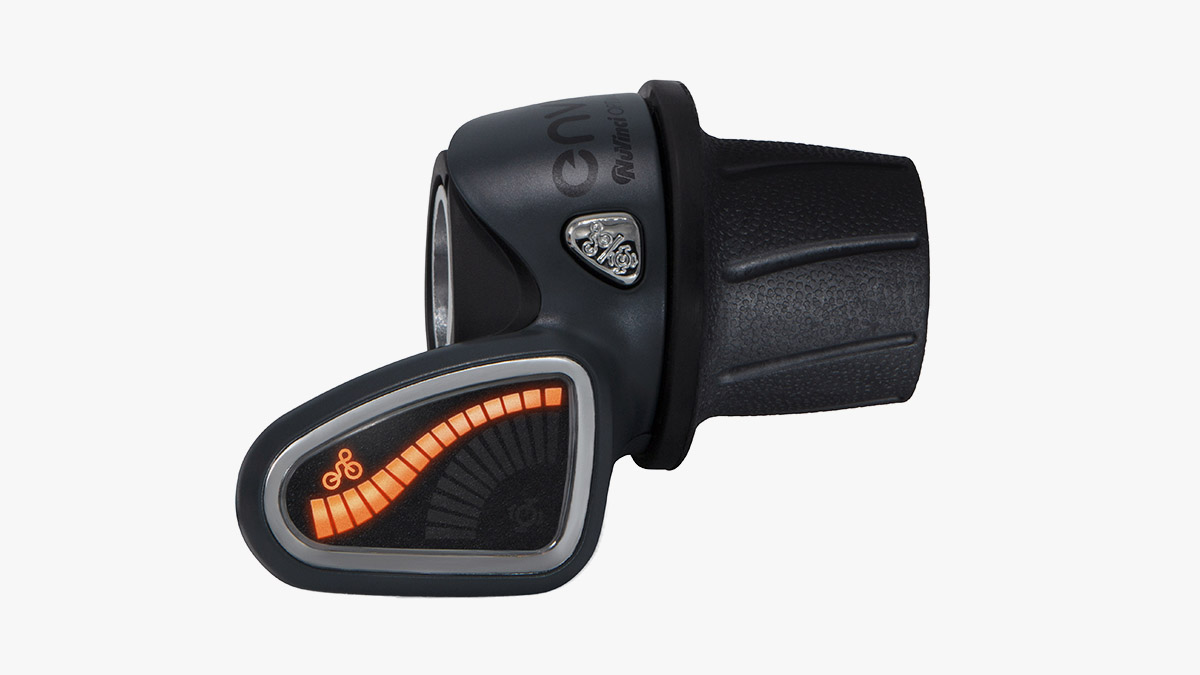

Cet article explique comment assembler correctement votre NuVinci H8, également connu sous le nom de contrôleur Advanced Rider (ARC) ou grip shift.
Instructions vidéo
Instructions étape par étape
Outils
- Clé Allen de 3mm
Instructions d'assemblage
- Assemblez le levier de frein droit selon les instructions du fabricant.

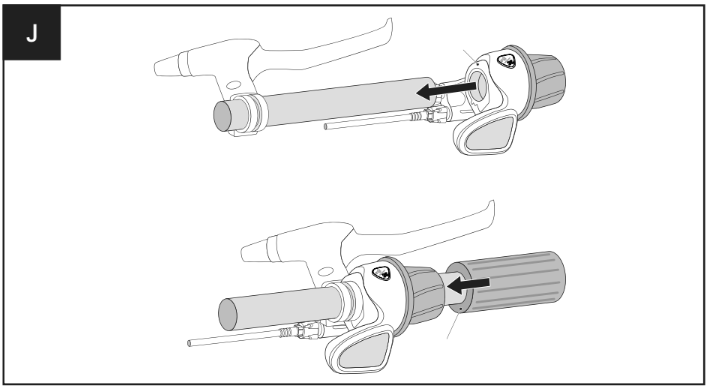

- Glissez le grip shifter sur le guidon.
- Assemblez le grip droit sur le guidon selon les instructions du fabricant.
- Positionnez le contrôleur de sorte que l'écran soit visible pour le cycliste et que le câble ne soit pas obstrué.

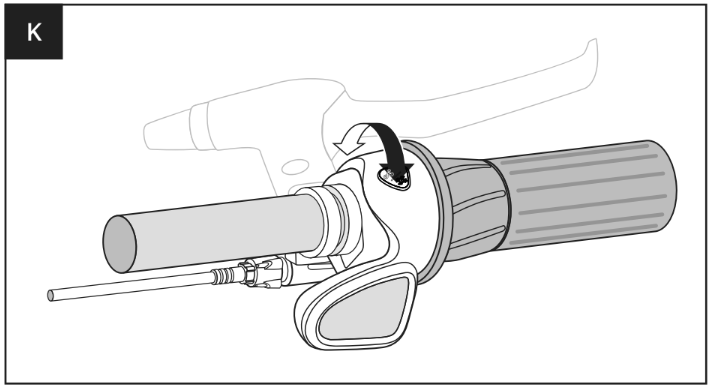

- Serrez le boulon de serrage à 2.0 - 2.5 Nm
- Finalisez en acheminant le câble à travers le cadre et en le connectant au faisceau de fils principal.
Attention à ne pas trop serrer les colliers de serrage
Ne serrez pas trop les colliers de serrage, sinon vous risquez d'endommager le câble du contrôleur.
Terminé
Votre contrôleur à 3 boutons H3 devrait maintenant être assemblé.
