Ce guide explique comment réinitialiser la plage de rapports de votre moyeu d'essieu modulaire de 148 mm en surmultipliée complète en utilisant l'interface de moyeu manuel (MHI).

Calibrer avec AUTOMATiQ

Si votre vélo est équipé de l'interface AUTOMATiQ, vous pouvez facilement ajuster la plage de rapports à l'aide de la fonction de calibration dans l'application enviolo.

Plages de rapports

Les plages de rapports en surmultipliée complète varient d'un moyeu à l'autre. Consultez ci-dessous la liste de toutes les plages de rapports :

• Urban - 256%
• City - 310%
• Trekking - 380%
• Heavy Duty - 380%
• Extreme - 380%
• Extreme Gearbox - 380%

Instructions vidéo
Instructions étape par étape

Remarque si un étau n'est pas disponible

Ce guide nécessite l'utilisation d'un étau. Cependant, si un étau n'est pas disponible, il est toujours possible de corriger la surmultipliée complète en utilisant le cadre du vélo. Avec le moyeu sur le cadre du vélo, serrez uniquement la rondelle sans rotation à gauche et l'écrou d'essieu pour permettre la rotation de l'interface manuelle pendant la correction.

1 - Démonter l'interface manuelle (MHI)

Outils

• Petit tournevis plat
• Clé dynamométrique et une douille longue de 17 mm
• Clé Allen de 5 mm
• Clé de 17 mm
• Étau

Instructions de démontage

1. Tout en étant installé sur le vélo, passez le moyeu en surmultipliée (H) autant que possible.
2. Retirez la roue arrière du vélo.
3. Retirez le matériel de montage avec une clé Allen et une clé de 17 mm.
   • Il n'est pas nécessaire de retirer le disque de frein.
4. Montez la roue sur un étau, en serrant du côté gauche de l'axe.

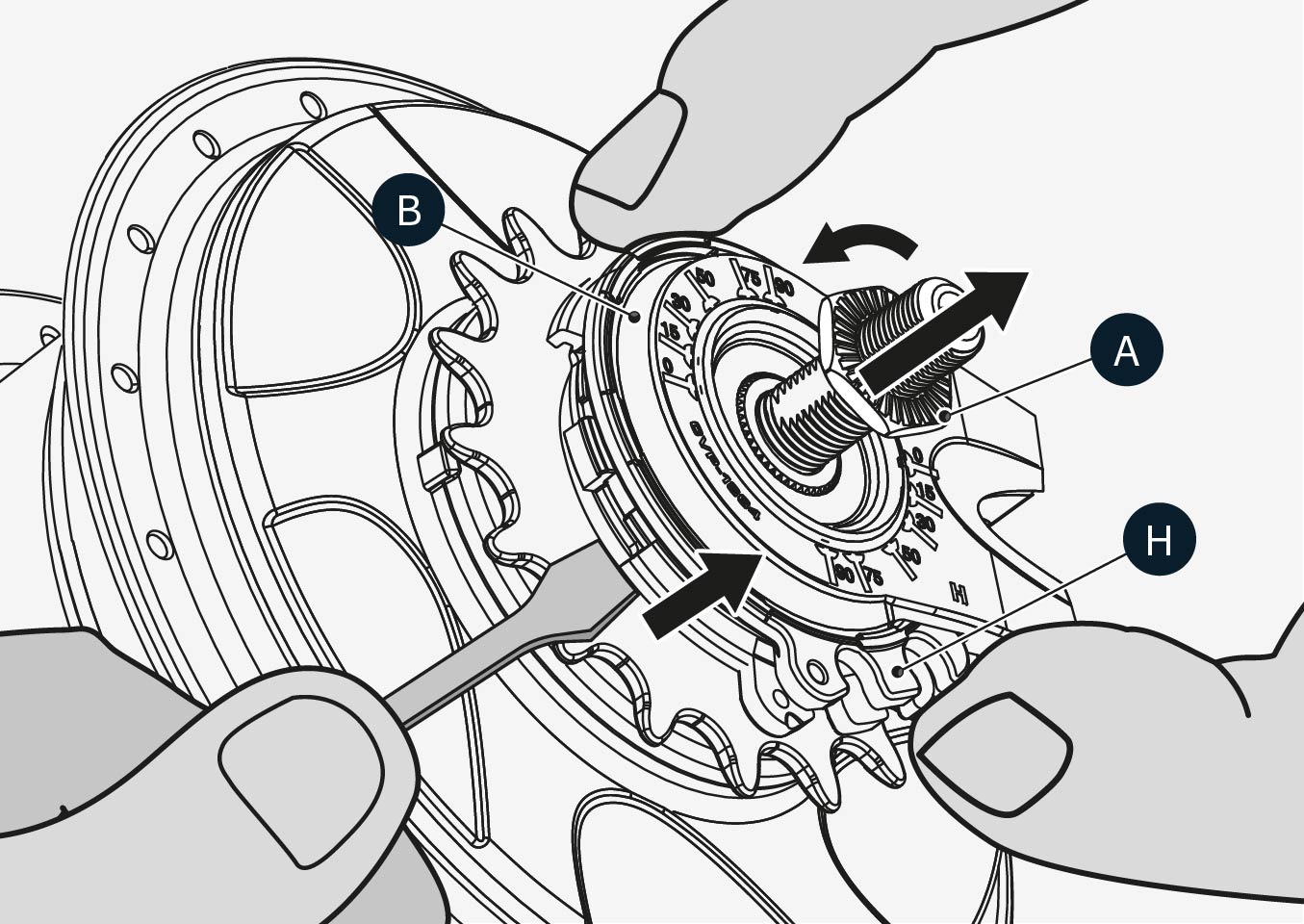

5. Retirez l'écrou du côté droit (A).
6. Retirez la vis de l'essieu.
7. Retirez l'interface manuelle (B).
   • Soulevez délicatement par le dessous à l'aide d'un petit tournevis plat.

2 - Diagnostiquer le moyeu

Diagnostic

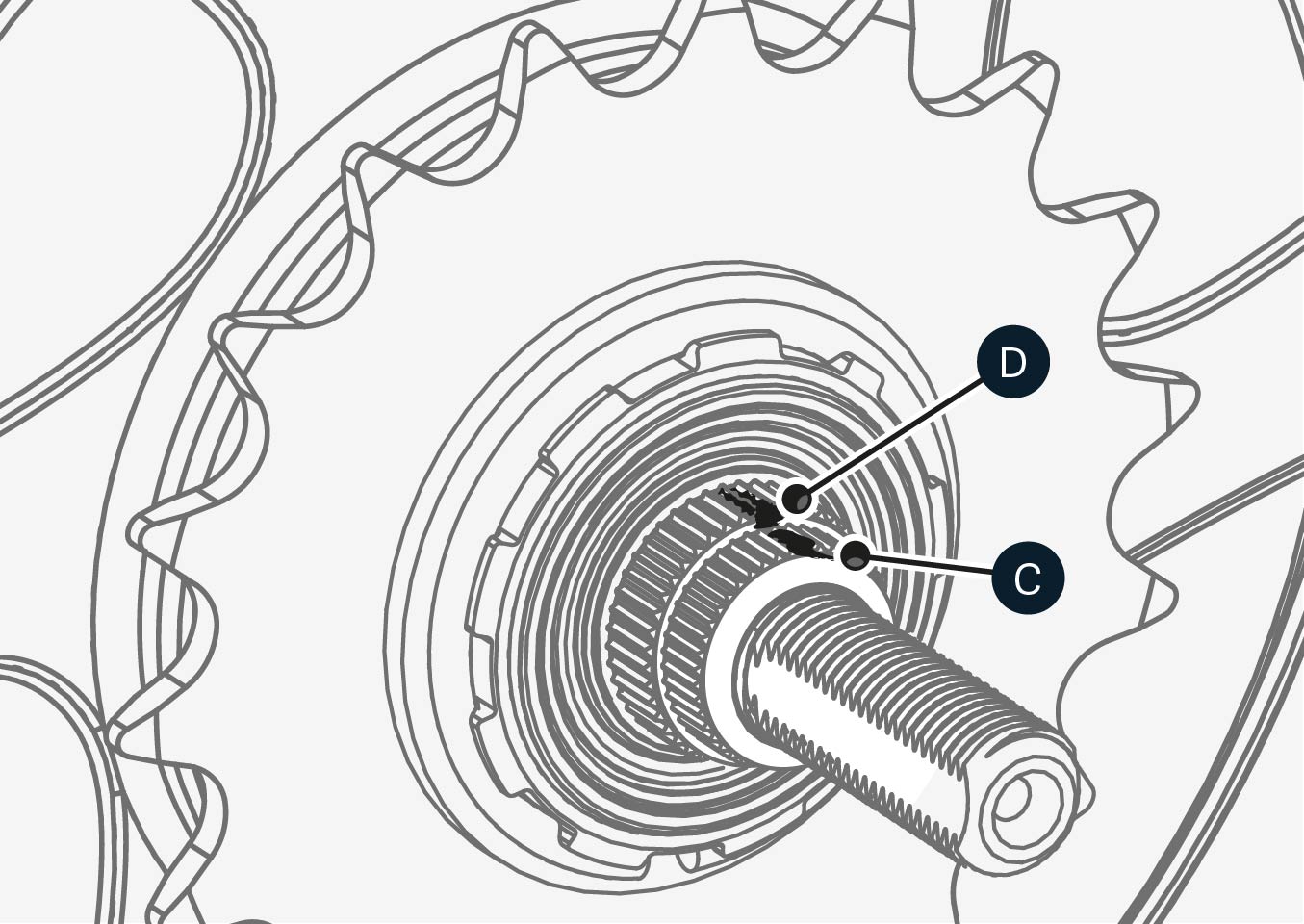

Inspectez les repères du moyeu (D) et de la cannelure (C) :

• Si les repères de l'écrou cannelé (C) et du mécanisme de changement de vitesse (D) ne sont pas alignés, le moyeu devra être réinitialisé en surmultipliée complète.
• Si les repères ne sont pas visibles, veuillez continuer à l'étape suivante pour réinitialiser en surmultipliée complète.

3 - Remise à zéro de la surmultiplication à l'aide du MHI

Outils

• Étau

Instructions de correction

L'interface manuelle sera utilisée pour passer le moyeu en surmultipliée complète dans les étapes suivantes :

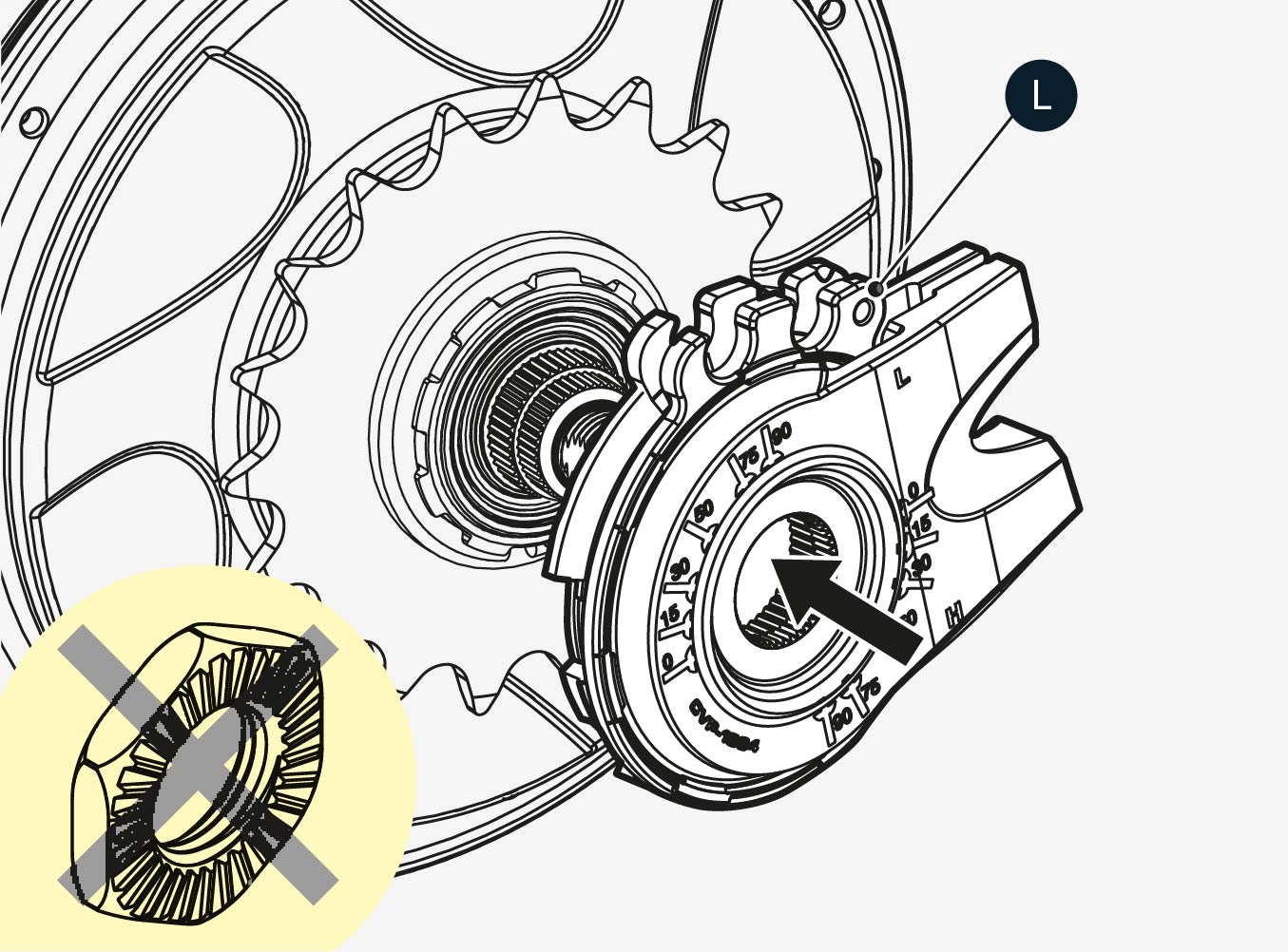

1. Réglez l'interface manuelle en position de surmultipliée complète (L).
   • Notez que c'est l'inverse d'une installation normale.
2. Réinstallez l'interface manuelle.
   • La position angulaire n'est pas importante.
3. Laissez l'écrou du côté droit non installé.

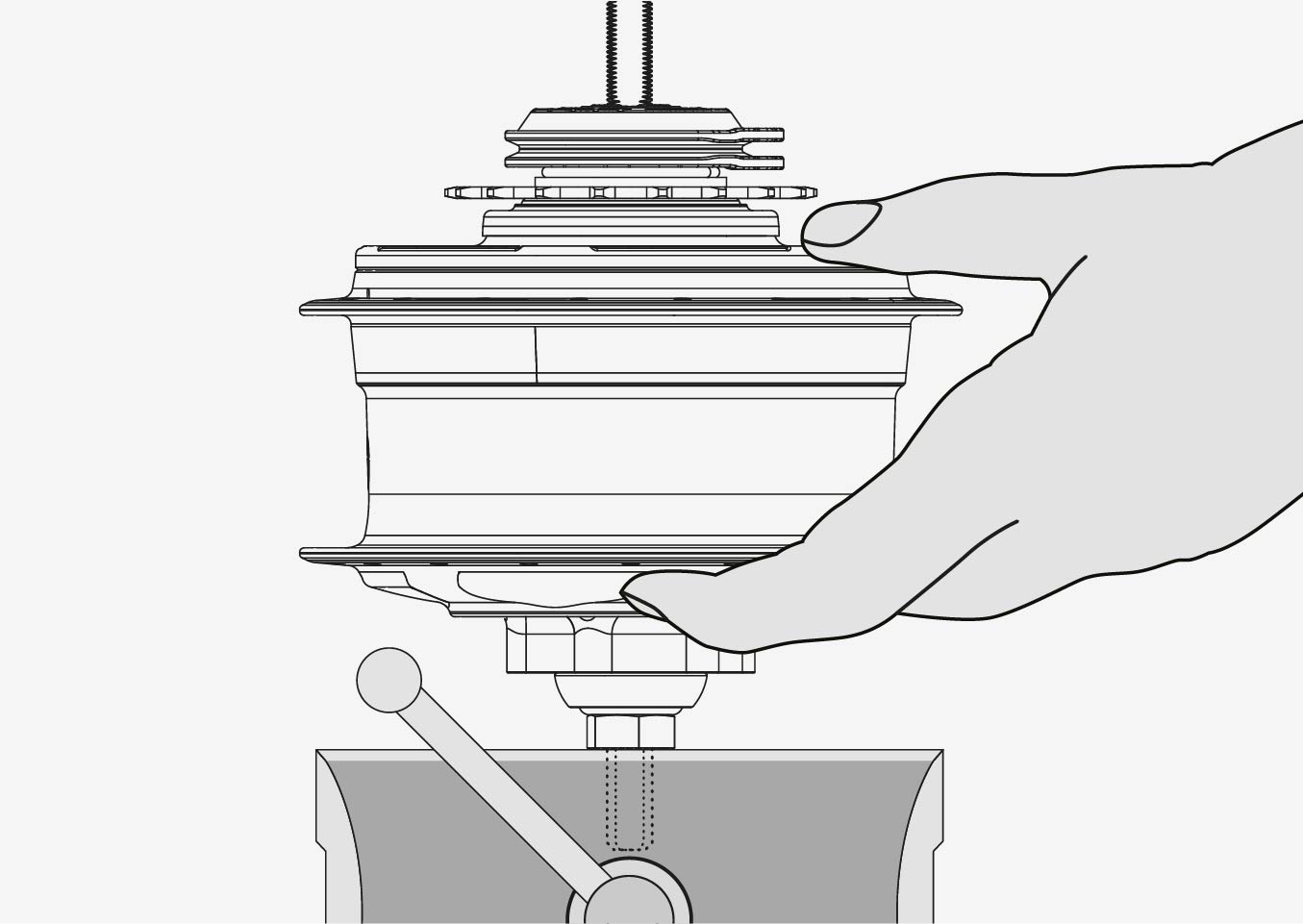

4. Installez le moyeu dans un étau, en serrant sur les plats de l'axe du côté gauche.
   • Si un étau n'est pas disponible, assemblez-le plutôt sur le cadre du vélo, en serrant uniquement la rondelle sans rotation du côté gauche et l'écrou d'essieu pour permettre la rotation de l'interface manuelle.

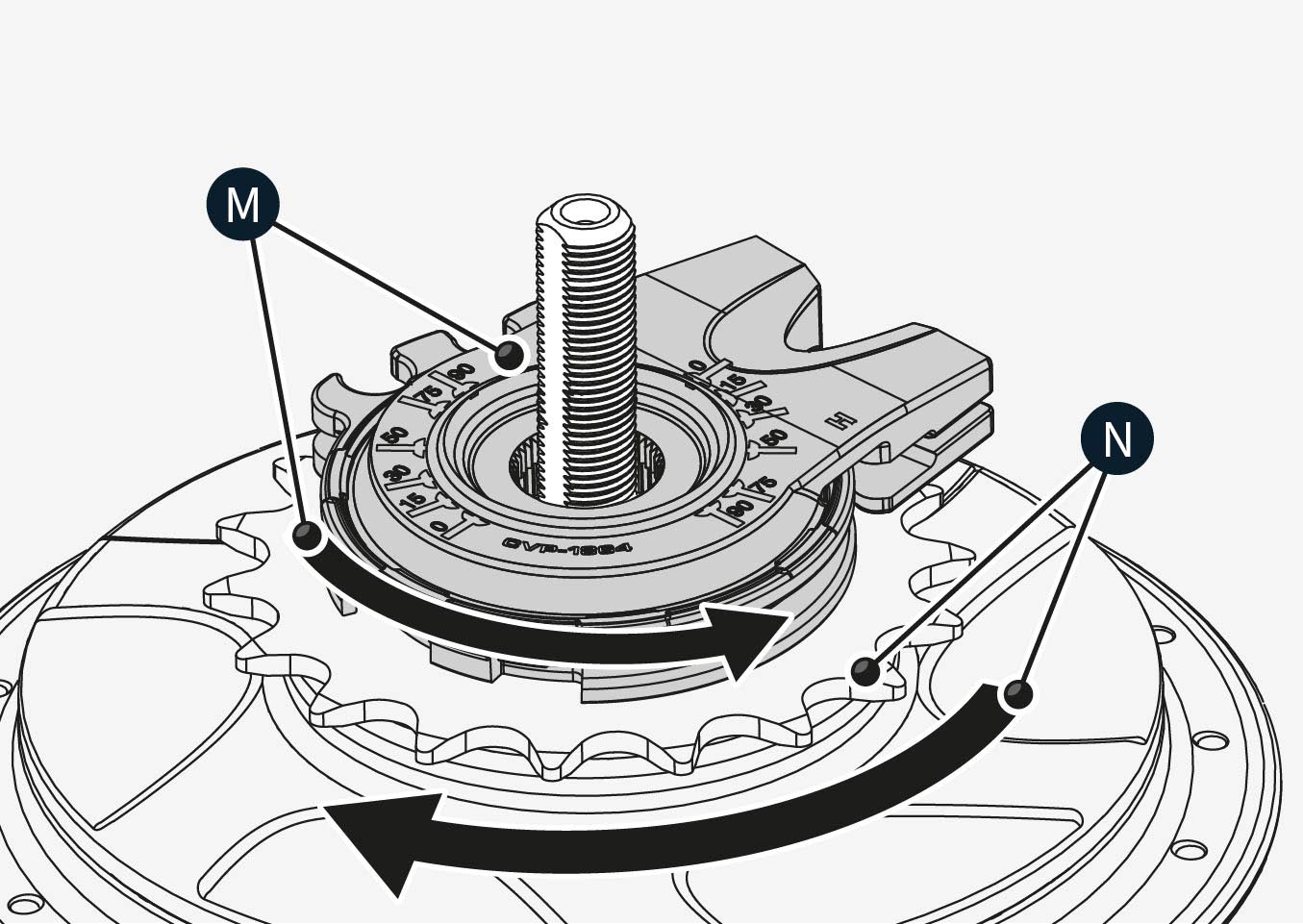

5. Tout en entraînant le moyeu dans le sens des aiguilles d'une montre avec le pignon (N), faites tourner l'interface manuelle (M) dans le sens inverse des aiguilles d'une montre vers la position de surmultipliée complète (H) jusqu'à ce qu'un arrêt ferme soit ressenti.
6. Répétez cette rotation 2 à 3 fois en entraînant le moyeu dans le sens des aiguilles d'une montre avec le pignon et en faisant tourner l'interface de moyeu manuel dans les deux sens.
7. Lorsque la surmultipliée complète est trouvée, retirez l'interface manuelle positionnée en position maximale (H).
8. Répétez les instructions de diagnostic pour vérifier si le repère sur l'écrou cannelé (C) et le mécanisme de changement de vitesse (D) sont maintenant alignés.

Votre moyeu est prêt

Si vous avez suivi avec succès les étapes ci-dessus, votre moyeu devrait maintenant avoir la plage de rapports complète correcte.

Vous pouvez maintenant remonter l'interface de moyeu manuel sur le moyeu.
