Découvrez comment remplacer les adaptateurs de frein et quels moyeux les supportent.

Compatibilité ascendante

Ce guide est compatible avec les moyeux à axe plein de 135 mm Enviolo Commercial (CO) et NuVinci N360, N380, N380SE anciens modèles.

Instructions étape par étape

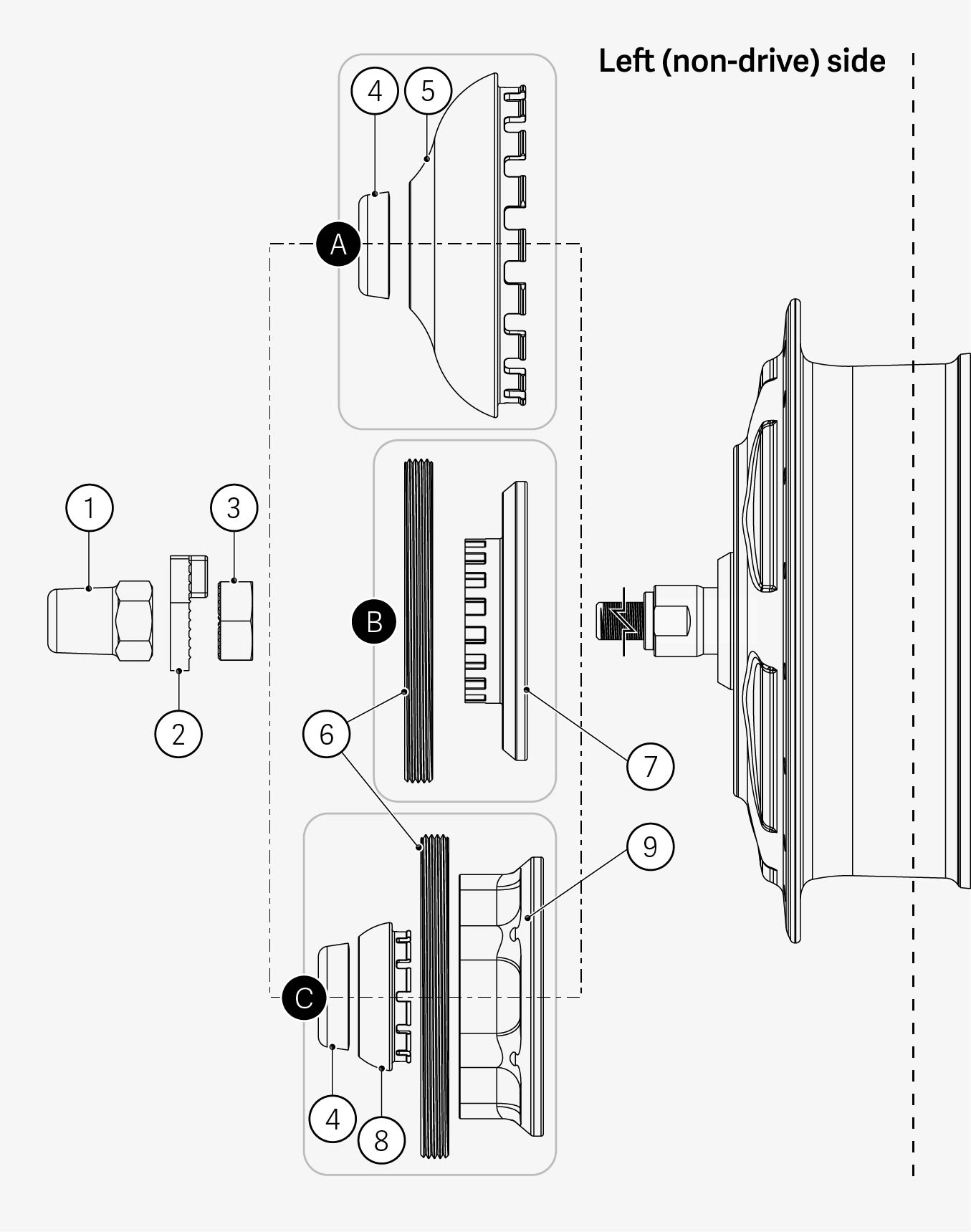

Options d'adaptateurs de frein

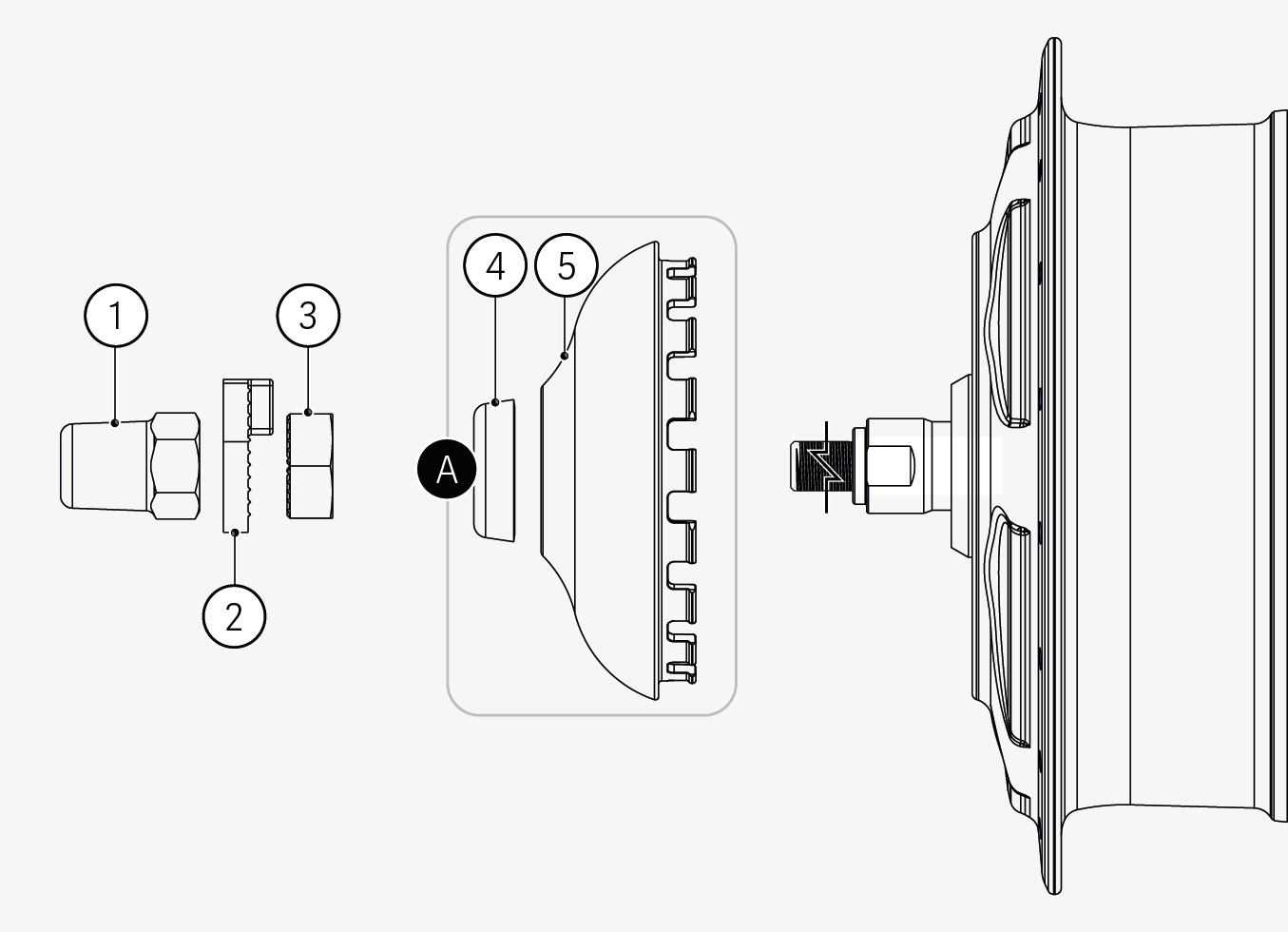

A - Adaptateur de frein sur jante

Vidéo

• Passez la vidéo de 2 à 2:52 – https://www.youtube.com/watch?v=GR6wF1XMtjk

Outils

• Clé de 17 mm
• Clé dynamométrique avec douilles de 17 et 19 mm
• Kit d'adaptateur de frein sur jante

Instructions de démontage

1. Montez la roue sur un étau.
2. Retirez l'écrou d'axe côté gauche (1).
3. Retirez la rondelle anti-rotation côté gauche (2).
4. Retirez l'écrou côté gauche (3).
5. Retirez la rondelle creuse (4).
6. Avec un petit tournevis plat, faites levier pour retirer le cache frein sur jante (5).

Instructions de montage

1. Montez la roue sur un étau.
2. Enfoncez le cache frein sur jante (5) en place jusqu'à ce qu'il soit bien fixé.
3. Assemblez la rondelle creuse (4).
4. Assemblez l'écrou gauche de 17 mm (3).
   • Serrez-le au couple de 30-35 Nm.

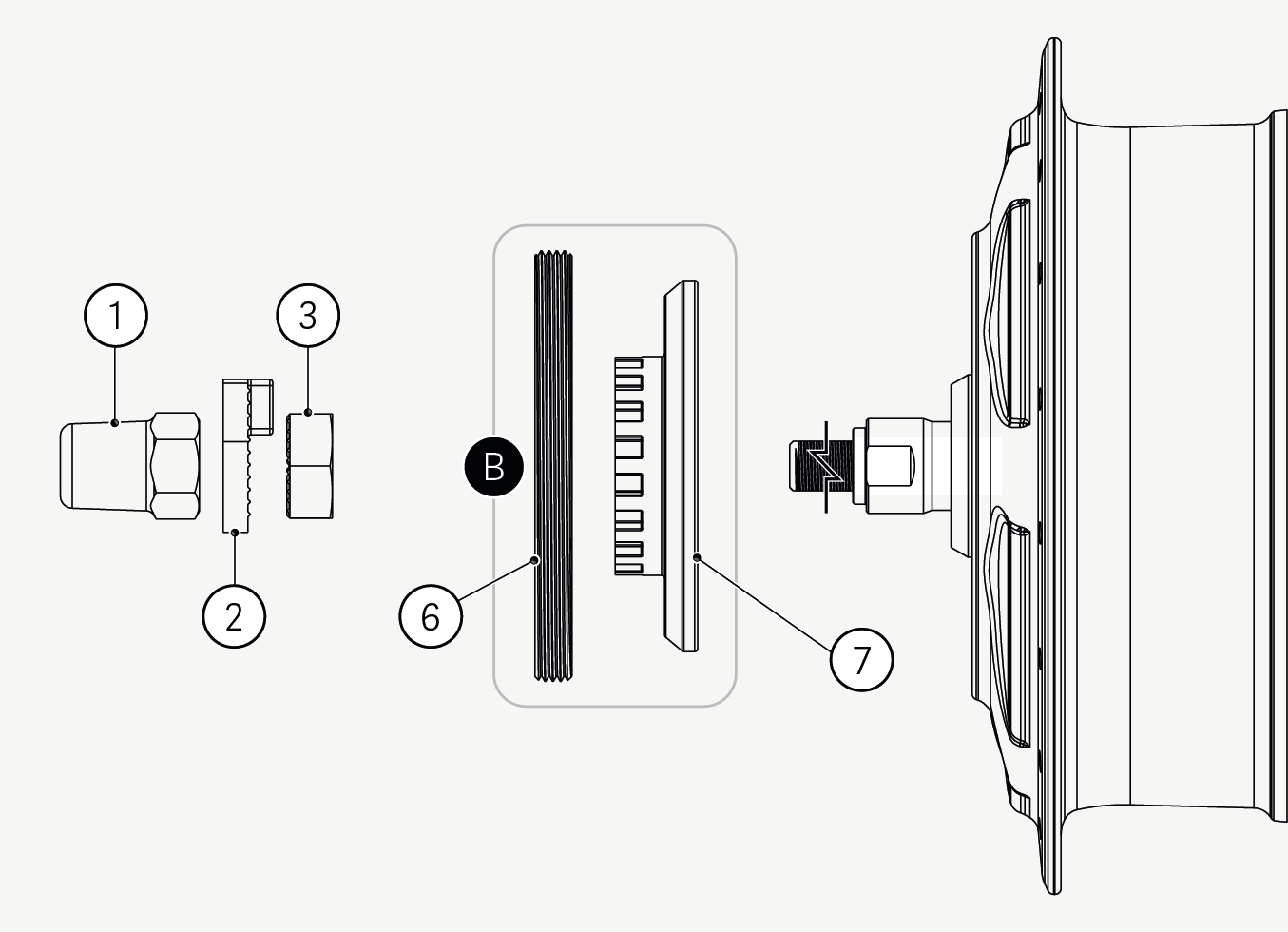

B - Adaptateur de frein à tambour

Vidéo

• Passez la vidéo de 2 à 1:55 – https://www.youtube.com/watch?v=GR6wF1XMtjk

Outils

• Clé dynamométrique électrique
• Protection auditive
• Clé de 17 mm
• Étau
• Solution de nettoyage
• Clé dynamométrique avec douilles de 17 et 19 mm
• Adhésif de fixation de filetage puissant (Loctite® 277TM ou équivalent)
• Enviolo Outil d'adaptateur de frein
• Kit d'adaptateur de frein à tambour

Instructions de démontage

1. Montez la roue sur un étau.
2. Retirez l'écrou d'axe côté gauche (1).
3. Retirez la rondelle anti-rotation côté gauche (2).
4. Retirez l'écrou côté gauche (3).
5. Sécurisez la roue et utilisez la clé dynamométrique électrique avec l'outil d'adaptateur de frein enviolo pour retirer la bague de verrouillage de frein (6).
   • Il est recommandé d'utiliser une clé dynamométrique électrique pour retirer les adaptateurs de frein car les bagues de verrouillage sont serrées avec un adhésif puissant.
   • Faites cela en portant une protection auditive.
6. Retirez l'adaptateur de frein à tambour (7) du moyeu.
7. Inspectez et nettoyez l'intérieur de la coquille du moyeu.

Instructions de montage

1. Montez la roue sur un étau
2. Assemblez l'adaptateur de frein à tambour (7) sur le moyeu.
3. Appliquez un cordon d'adhésif de fixation de filetage puissant (équivalent à Loctite® 277TM) autour d'un filetage de la bague de verrouillage de frein (6).
4. Utilisez l'outil d'adaptateur de frein enviolo pour assembler la bague de verrouillage de frein (6) en position.
   • Faites très attention à ne pas endommager le filetage - tournez d'abord dans le sens inverse des aiguilles d'une montre pour trouver le début du filetage, puis tournez dans le sens des aiguilles jusqu'à ressentir une résistance.
   • Serrez au couple de 55-65 Nm.
5. Assemblez l'écrou gauche de 17 mm (3). Serrez-le au couple de 30-35 Nm.
6. Nettoyez tout adhésif résiduel de la coquille du moyeu.
7. Finalisez en montant le rotor de frein à tambour selon les instructions du fabricant.

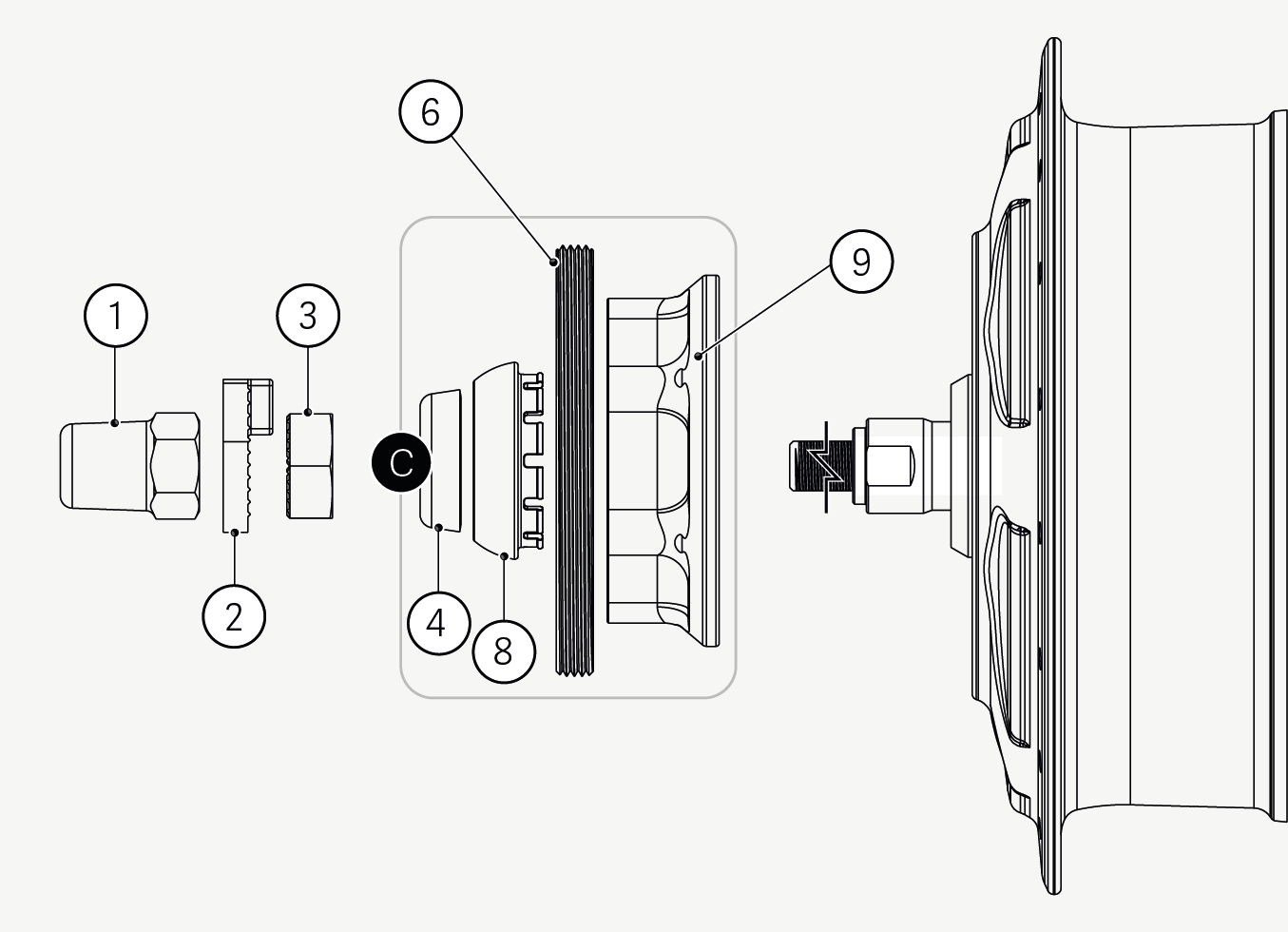

C - Adaptateur de frein à disque

Vidéo

• Voir la vidéo – https://www.youtube.com/watch?v=jgc9fMIhTno

Outils

• Clé dynamométrique électrique
• Protection auditive
• Clé de 17 mm
• Étau
• Solution de nettoyage
• Clé dynamométrique avec douilles de 17 et 19 mm
• Adhésif de fixation de filetage puissant (Loctite® 277TM ou équivalent)
• Enviolo Outil d'adaptateur de frein
• Kit de matériel pour frein à disque

Instructions de démontage

1. Montez la roue sur un étau.
2. Retirez l'écrou d'axe côté gauche (1).
3. Retirez la rondelle anti-rotation côté gauche (2).
4. Retirez l'écrou côté gauche (3)
5. Retirez la rondelle creuse (4).
6. Sécurisez la roue et utilisez la clé dynamométrique électrique avec l'outil d'adaptateur de frein enviolo pour retirer la bague de verrouillage de frein (6).
   • Il est recommandé d'utiliser une clé dynamométrique électrique pour retirer les adaptateurs de frein car les bagues de verrouillage sont serrées avec un adhésif puissant.
   • Faites cela en portant une protection auditive.
7. Retirez le cache poussière (8).
8. Retirez l'adaptateur de frein à disque (9) du moyeu.
9. Inspectez et nettoyez l'intérieur de la coquille du moyeu.

Instructions de montage

1. Montez la roue sur un étau
2. Assemblez l'adaptateur de frein à disque (9).
3. Appliquez un cordon d'adhésif de fixation de filetage puissant (équivalent à Loctite® 277TM) autour d'un filetage de la bague de verrouillage de frein (6).
4. Utilisez l'outil d'adaptateur de frein enviolo pour assembler la bague de verrouillage de frein (6) en position.
   • Faites très attention à ne pas endommager le filetage - tournez d'abord dans le sens inverse des aiguilles d'une montre pour trouver le début du filetage, puis tournez dans le sens des aiguilles jusqu'à ressentir une résistance.
   • Serrez au couple de 55-65 Nm.
5. Montez le cache poussière (8).
6. Montez la rondelle creuse (4)
7. Assemblez l'écrou gauche de 17 mm (3). Serrez-le au couple de 30-35 Nm.
8. Nettoyez tout adhésif résiduel de la coquille du moyeu.
9. Finalisez en montant le rotor de frein à disque 6 trous selon les instructions du fabricant.

Instructions vidéo

Adaptateurs de frein à disque

Tous les adaptateurs anciens modèles

Compatibilité des adaptateurs de frein

Il existe jusqu'à 3 adaptateurs de frein différents selon le moyeu :

Urban

Le moyeu à axe plein de 135 mm Urban supporte 2 adaptateurs de frein :

• A - Frein sur jante
• C - Frein à disque

City et Trekking

Les moyeux City, Trekking et leurs anciens modèles respectifs (Commercial, et NuVinci N360, N380, N380SE) supportent trois options de frein différentes :

• A - Frein sur jante
• B - Frein à tambour
• C - Frein à disque

Tous les autres moyeux

Tous les autres moyeux à axe plein de 135 mm supportent un seul adaptateur de frein :

• C - Frein à disque
