Ce guide détaille les différents faisceaux de câbles disponibles pour l'AUTOMATiQ.

Options de faisceaux de câbles

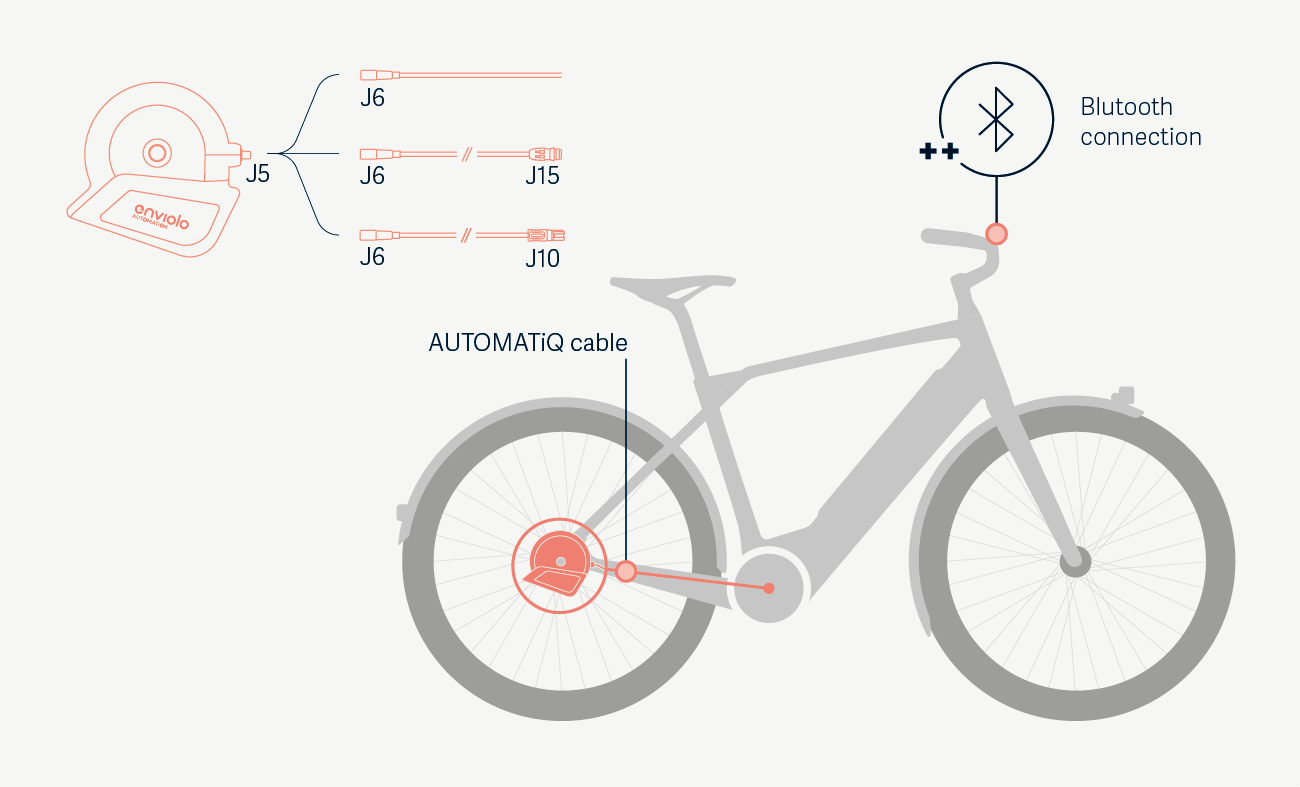

Nous proposons 3 variantes de câbles :

• J6 - Câble ouvert pour des solutions sur mesure
  • WIRE-AT3-DS1K-OE (1000 mm)
• J6 - J15 BOSCH BES2 (Gen2, Gen3 et Gen4)
  • WIRE-AT3-400-OE (400 mm)
  • WIRE-AT3-600-OE (600 mm)
• J6 - J10 BOSCH BES3
  • WIRE-AT-600-OE-12V (600 mm)
  • WIRE-AT-800-OE-12V (800 mm)

N'oubliez pas que d'autres partenaires (par exemple Serial 1, FIT, Specialized) proposent leurs propres solutions en matière de faisceaux de câbles.

J6 Câble AUTOMATiQ à extrémité ouverte

Cable specifications

WIRE-AT3-DS-OE

• eBike system compatibility - Any ebike system
• Cable length (with connector) - 1000 mm
• Cable diameter - 3.7 m
• J6 connector diameter - 9 mm

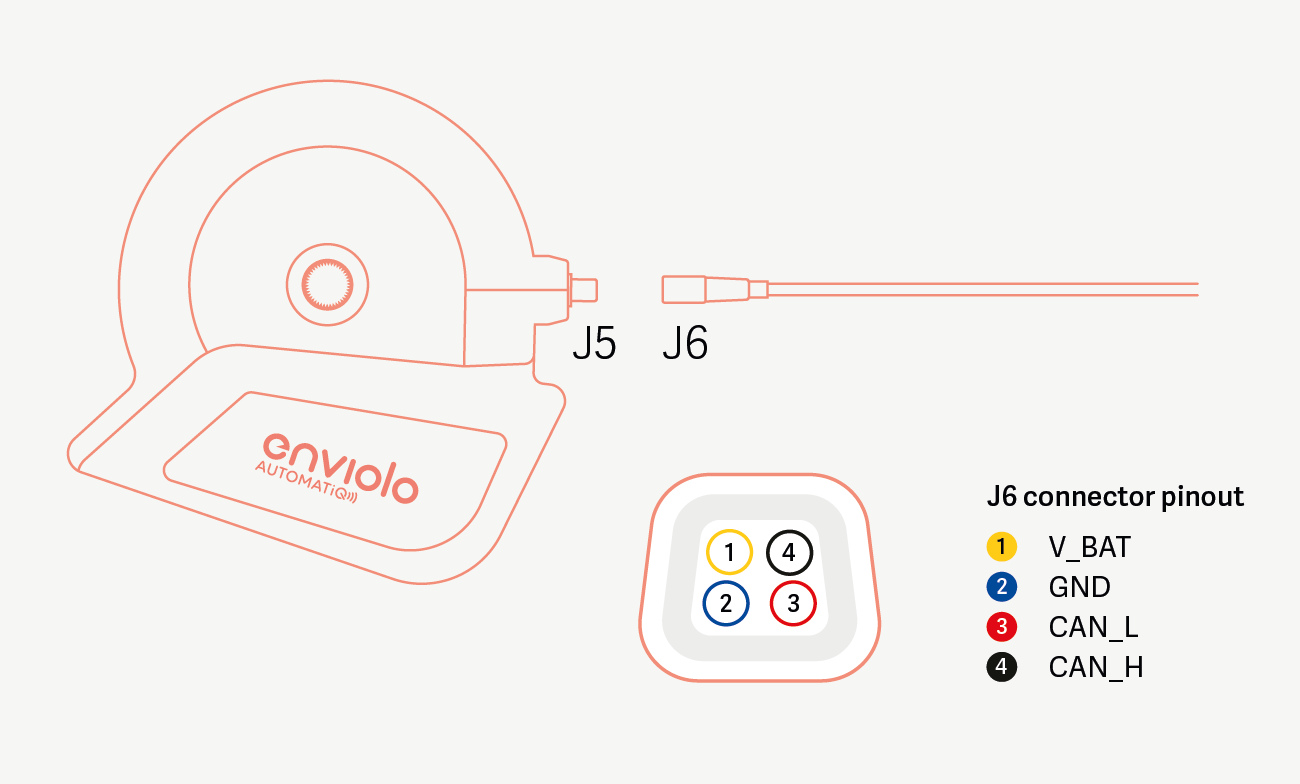

J6 connector pinout

• Yellow - V_BAT
• Blue - GND
• Red - CAN_L
• Black - CAN_H

Tension pour des solutions personnalisées

Lorsque vous travaillez sur des solutions personnalisées, veuillez prendre en compte que la tension d'entrée pour le dernier AUTOMATiQ doit être comprise entre 9,5 et 55 V.

Garantie lors de l'utilisation de câbles ouverts personnalisés

Consultez toujours en premier lieu les réglementations locales (pays, État) en matière de garantie avant d'utiliser des solutions personnalisées. Vous pourriez avoir besoin de l'approbation du fabricant du moteur pour éviter de perdre la garantie du moteur si vous connectez l'AUTOMATiQ au moteur à l'aide d'un câble ouvert personnalisé.

Câble J6-J15 AUTOMATiQ pour BOSCH BES2

Spécifications du câble

WIRE-AT3-400-OE

• Compatibilité avec le système eBike - BOSCH BES2
• Longueur du câble (avec connecteur) - 400 mm
• Diamètre du câble - 3,7 mm
• Diamètre du connecteur J6 - 9 mm
• Diamètre du connecteur J15 - 12 mm

WIRE-AT3-600-OE

• Compatibilité avec le système eBike - BOSCH BES2
• Longueur du câble (avec connecteur) - 600 mm
• Diamètre du câble - 3,7 mm
• Diamètre du connecteur J6 - 9 mm
• Diamètre du connecteur J15 - 12 mm

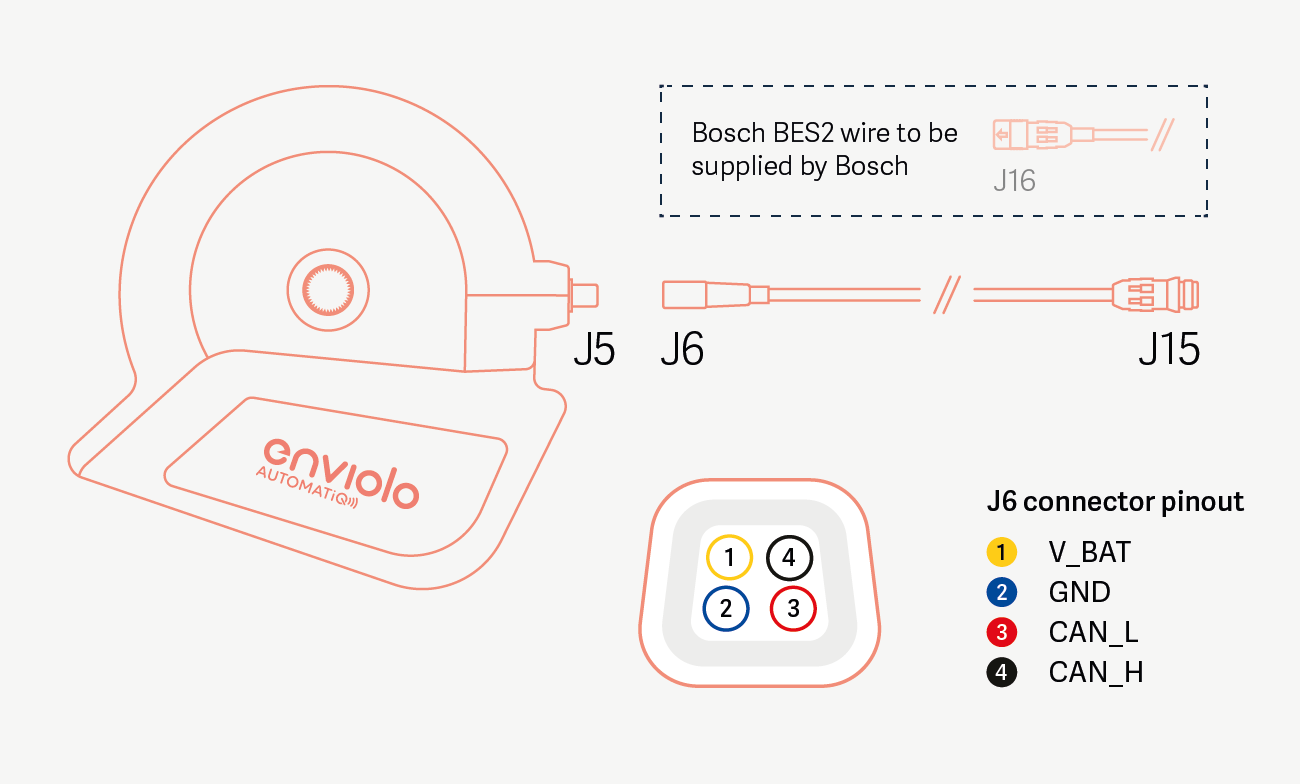

Brochage du connecteur J6

• Jaune - V_BAT
• Bleu - GND
• Rouge - CAN_L
• Noir - CAN_H

J6-J10 Câble AUTOMATiQ pour BOSCH BES3

Spécifications du câble

WIRE-AT3-600-OE-12V

• Compatibilité avec le système eBike - BOSCH BES3
• Longueur du câble (avec connecteur) - 600 mm
• Diamètre du câble - 3,7 mm
• Diamètre du connecteur J6 - 9 mm
• Diamètre du connecteur J15 - 12 mm

WIRE-AT3-800-OE-12V

• Compatibilité avec le système eBike - BOSCH BES2
• Longueur du câble (avec connecteur) - 800 mm
• Diamètre du câble - 3,7 mm
• Diamètre du connecteur J6 - 9 mm
• Diamètre du connecteur HPP (J10) - 12 mm

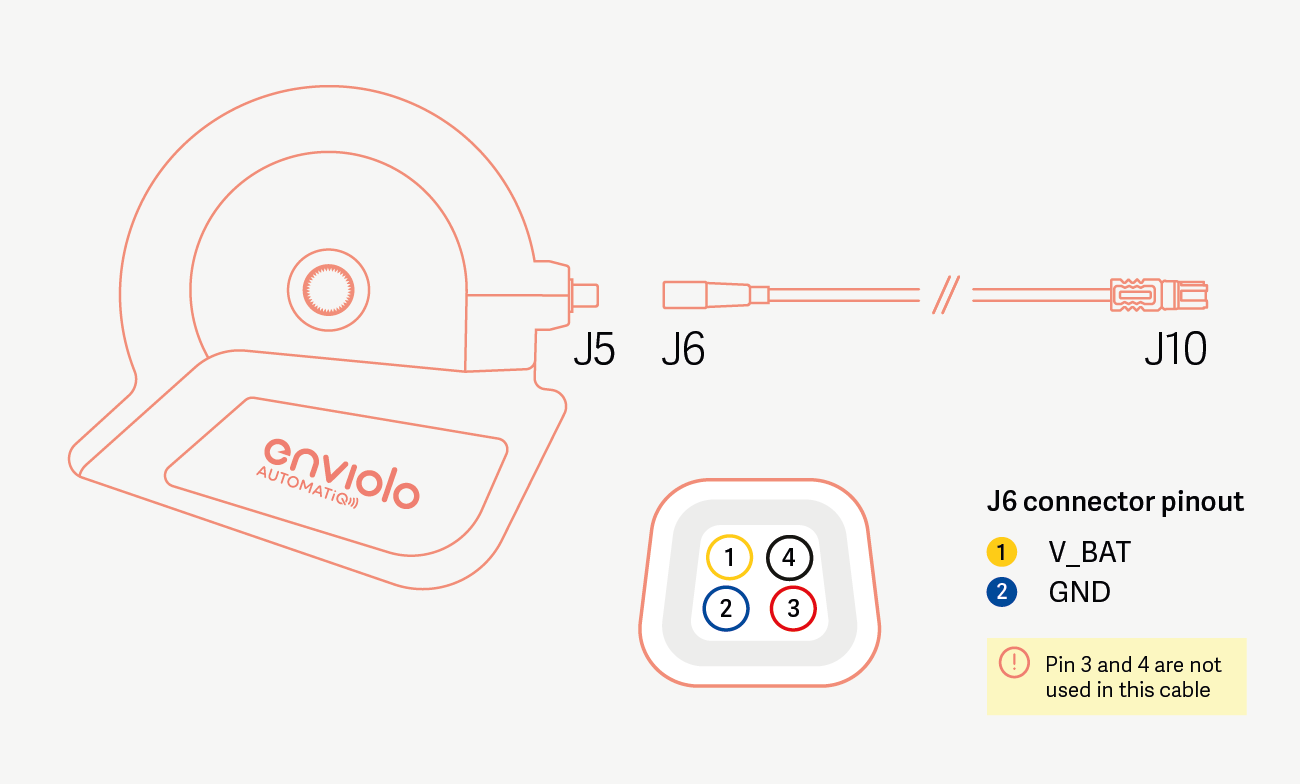

Brochage du connecteur J6

• Jaune - V_BAT
• Bleu - GND
