Cet article explique comment configurer et utiliser correctement le contrôleur sans fil CLiQ Pure.
Pourquoi utiliser un contrôleur CLiQ
Avec un contrôleur, vous pouvez ajuster la cadence préférée en mode automatique (recommandé) ou utiliser des vitesses simulées (de 1 à 9) en mode manuel.
Comment appairer avec l’Automatic
Instructions d’appairage
- Allumez votre système de transmission.
- Sur l’interface Automatic, appuyez et maintenez le bouton blanc pendant environ 3 secondes jusqu’à ce qu’il clignote en bleu, indiquant que l’interface est en mode appairage.
- Allumez le contrôleur et appuyez et maintenez le bouton d’alimentation (C) jusqu’à ce qu’une LED rouge-verte clignote, indiquant que le contrôleur est en mode appairage.
- Si le contrôleur ne s’allume pas et nécessite une batterie, utilisez une pièce de monnaie pour insérer une CR2032.
- Le CliQ Plus devrait maintenant s’appairer avec l’interface Automatic.
- Lorsque la LED du contrôleur commence à clignoter uniquement en vert, il est appairé.
- Si la LED du contrôleur clignote toujours en rouge-vert, il n’est pas connecté et recherche toujours une connexion.
Fonctionnalités
Mode de fonctionnement
Vous pouvez changer entre le passage AUTO et MANUEL via l’application Enviolo.
- AUTO – l’Automatic Enviolo ajuste intelligemment la cadence en fonction de la sortie. Cela configure le contrôleur CliQ, ou le système intégré (par ex. BOSCH), pour ajuster la cadence préférée.
- MANUEL – l’interface Automatic Enviolo émule un moyeu à 9 vitesses. Cela configure le contrôleur CliQ, ou le système intégré, pour changer la cadence manuellement en émulant 9 vitesses.
Téléchargez l’application Enviolo
- Android 8 ou supérieur - Télécharger depuis Google Play Store
- iOS 13 ou supérieur - Télécharger depuis Apple App Store
Pour en savoir plus sur l’utilisation de l’application Enviolo, lisez cet article.
L’Automatic Enviolo fonctionne mieux en mode AUTO
L’Automatic Enviolo est un système intelligent « régler et oublier » – il suffit de définir votre cadence préférée (rythme de pédalage), et l’interface s’ajuste automatiquement aux conditions du cycliste. Lorsque vous réglez l’Automatic Enviolo en mode AUTO, vous pouvez utiliser le contrôleur CLiQ pour ajuster la cadence préférée.

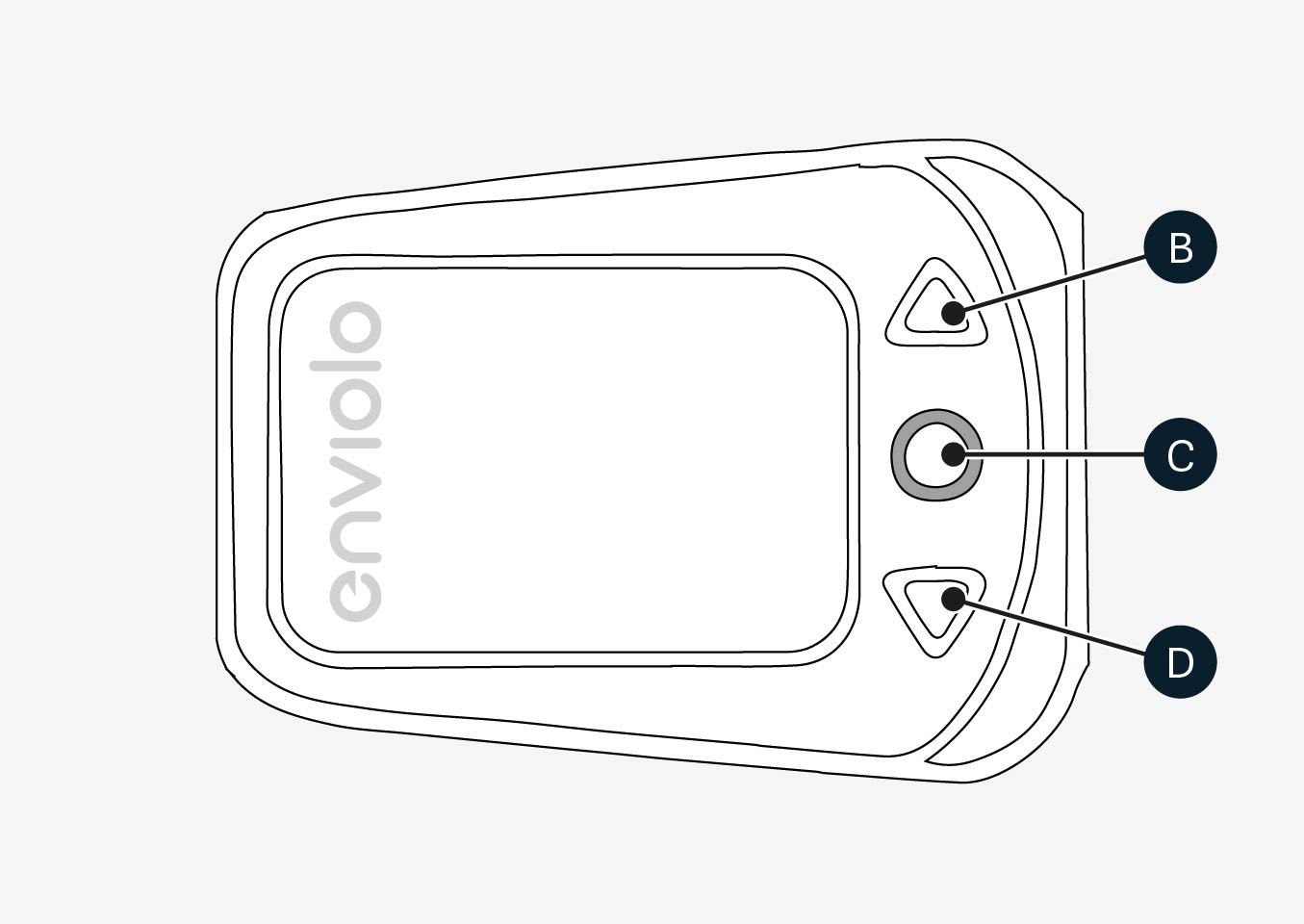

Boutons et LED
| Bouton | Action | Fonction | Incréments | Commentaire | LED |
|---|---|---|---|---|---|
| MODE(C) | Appui long (≥3 s) | Appairage BLE RC vers AHI | Actif (en cours) | Clignotement rouge/vert jusqu’à appairage réussi | |
| MODE | Appui long (5-7 s) | Calibration | Démarrage | Clignotement vert | |
| AUCUN | Appairage BLE RC vers AHI | Réussi | Lumière verte allumée pendant 5 s. | ||
| UP(B) | Appui court ( | Passer à une vitesse plus légère (= augmenter RPM) | 1 RPM | ||
| UP(B) | Appui long (≥1 et ≤2 s) | Passer à une vitesse plus légère (= augmenter RPM) | 5 RPM | ||
| DOWN(D) | Appui court ( | Passer à une vitesse plus lourde (= diminuer RPM) | 1 RPM | ||
| DOWN(D) | Appui long (≥1 et ≤2 s) | Passer à une vitesse plus lourde (= diminuer RPM) | 5 RPM | ||
| MODE(C) + UP(B) | Appui long simultané (≥3 s) | CHANGEMENT D’ALLOCATION DES BOUTONS | Montage côté gauche du guidon, par défaut côté droit | Lumière rouge allumée pendant 2 s. | |
| MODE(C) + UP(B) | Appui long simultané (≥3 s) | CHANGEMENT D’ALLOCATION DES BOUTONS | Retour côté droit du guidon, si changé côté gauche auparavant | Lumière verte allumée pendant 2 s. | |
| TOUT | État faible batterie | Indication de tension faible de la batterie | Clignotement rouge pendant 3 s. |
Calibration
Quand calibrer
Mise à jour pour la calibration automatique
Le dernier firmware Enviolo AutomatiQ inclut la calibration automatique (depuis la version R48 et V10). C’est la meilleure façon de garder votre système optimisé. Pour mettre à jour votre Enviolo Automatic (gen3 AutomatiQ), consultez cet article.
La calibration manuelle de l’Automatic Enviolo n’est requise que pour les versions de firmware plus anciennes (R47 et V09, et antérieures) et après l’une des situations suivantes :
- Après le montage initial du vélo électrique.
- Lorsque l’interface du moyeu automatique a été retirée pour des raisons de maintenance.
- Lorsque le système ne fonctionne pas correctement.
Instructions étape par étape
- Allumez le système de transmission et sélectionnez aucune assistance moteur.
- Appuyez et maintenez le bouton d’alimentation (C) sur le contrôleur pendant 5 secondes jusqu’à ce que le moyeu commence à changer de vitesse, puis relâchez le bouton.
- Pédalez légèrement le vélo électrique tout au long du processus de calibration (de préférence sur un support avec la roue arrière décollée du sol) pendant que le système change plusieurs fois de sous-vitesse complète à sur-vitesse complète et termine le processus de calibration. Ce processus peut durer environ 12 secondes.
