Découvrez comment configurer et utiliser le contrôleur sans fil Enviolo CliQ Plus.
Pourquoi utiliser un contrôleur CLiQ
Avec un contrôleur, vous pouvez ajuster la cadence préférée en mode automatique (recommandé) ou utiliser des vitesses simulées (de 1 à 9) en mode manuel.
Comment appairer avec l’Automatic
Instructions d’appairage
- Allumez votre système d'entraînement.
- Sur l'interface Automatic, appuyez et maintenez le bouton blanc pendant environ 3 secondes jusqu'à ce qu'il commence à clignoter en bleu, indiquant que l'interface est en mode appairage.
- Allumez le contrôleur, puis appuyez et maintenez le bouton d'alimentation (A) jusqu'à ce qu'une LED bleue clignote, indiquant que le contrôleur est en mode appairage.
- Si le contrôleur ne s'allume pas et nécessite une batterie, utilisez une clé Allen de 2,5 mm et une pièce de monnaie pour accéder à l'intérieur et insérer une pile CR2032.
- Le CliQ Plus devrait maintenant s'apparier avec l'interface Automatic.
- Lorsque la LED du contrôleur s'éteint, cela signifie qu'il est apparié.
- Vous pouvez également confirmer la connexion si une LED blanche s'allume en appuyant sur l'un des boutons de changement de cadence (B)(C)(D)(E).
- Si la LED du contrôleur clignote toujours, cela signifie qu'il n'est pas connecté et cherche encore une connexion.
Fonctionnalités
Mode de fonctionnement
Vous pouvez changer entre les modes AUTO et MANUEL via l'application Enviolo.
- AUTO – l'Enviolo Automatic ajuste intelligemment la cadence en fonction de la sortie. Cela configure le contrôleur CliQ, ou le système intégré (par ex. BOSCH), pour ajuster la cadence préférée.
- MANUEL – l'interface Enviolo Automatic émule un moyeu à 9 vitesses. Cela configure le contrôleur CliQ, ou le système intégré, pour changer manuellement la cadence en émulant 9 vitesses.
Téléchargez l'application Enviolo
- Android 8 ou supérieur - Télécharger depuis Google Play Store
- iOS 13 ou supérieur - Télécharger depuis Apple App Store
Pour en savoir plus sur l'utilisation de l'application Enviolo, lisez cet article.
L'Enviolo Automatic fonctionne mieux en mode AUTO
L'Enviolo Automatic est un système intelligent de type « régler et oublier » – il suffit de définir votre cadence préférée (rythme de pédalage), et l'interface s'ajuste automatiquement aux conditions du cycliste. Lorsque vous réglez l'Enviolo Automatic en mode AUTO, vous pouvez utiliser le contrôleur CLiQ pour ajuster la cadence préférée.

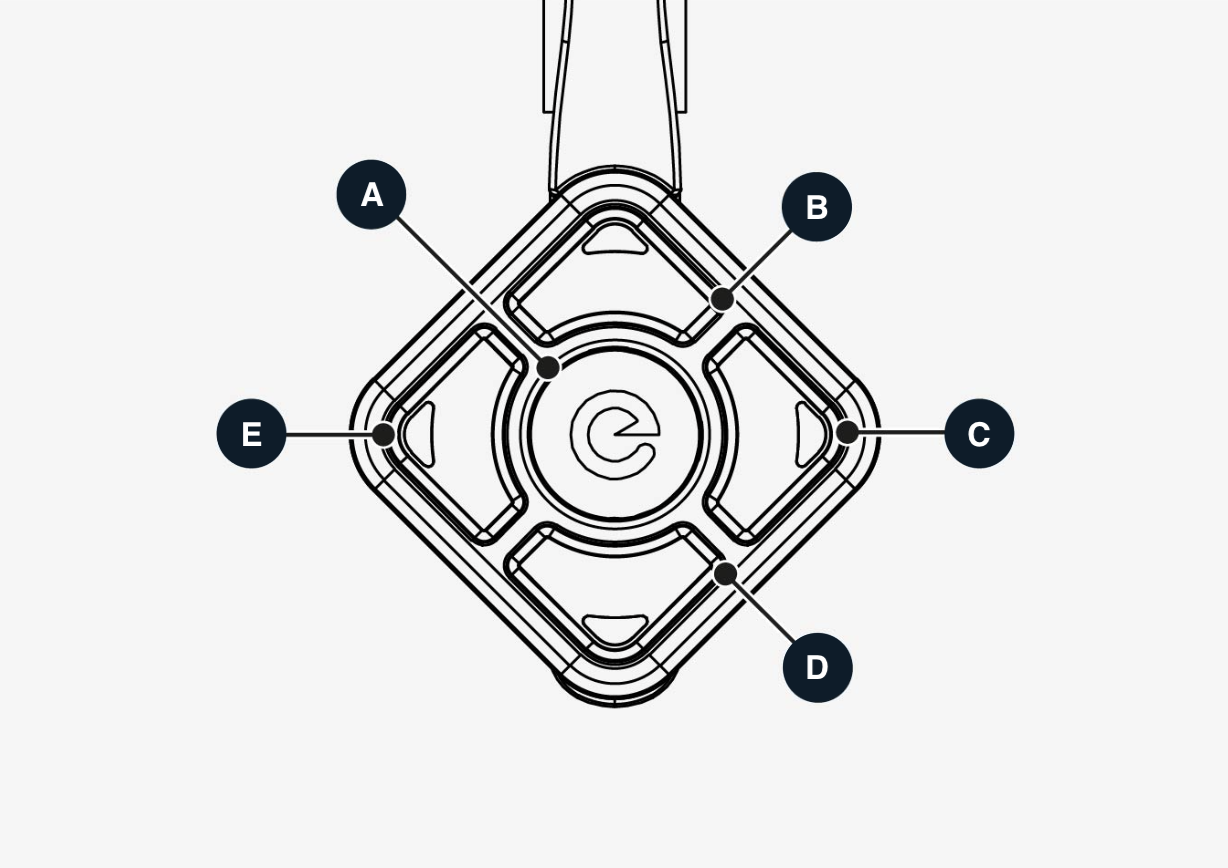

Boutons et LEDs
| Bouton | Action | Fonction | Incréments | Commentaire | LED | |
|---|---|---|---|---|---|---|
| AUCUN | Perte/pas de connexion BLE | Centre | Clignotement bleu continu, maximum 60 s | |||
| CENTRE (A) | Appui court (<1s) | Réveille ARC et réapparie avec AHI | Réveille l'appareil → répète la connexion Bluetooth existante | Centre | Lumière bleue allumée pendant 1 seconde | |
| CENTRE (A) | Appui long (≥3s) | Active le mode appairage BLE | Appairage Bluetooth initial avec AHI | Centre | Clignotement bleu jusqu'à appairage réussi. | |
| HAUT (B) | Appui court (<1s) | Passer à une vitesse plus dure (= diminution du RPM) | 1 RPM | Bouton haut | Lumière blanche allumée pendant 1 seconde | |
| BAS (D) | Appui court (<1s) | Passer à une vitesse plus légère (= augmentation du RPM) | 1 RPM | Bouton bas | Lumière blanche allumée pendant 1 seconde | |
| GAUCHE (E) | Appui court (<1s) | Passer à une vitesse plus légère (= augmentation du RPM) | 5 RPM | Bouton gauche | Lumière blanche allumée pendant 1 seconde | |
| DROITE (C) | Appui court (<1s) | Passer à une vitesse plus dure (= diminution du RPM) | 5 RPM | Bouton droit | Lumière blanche allumée pendant 1 seconde | |
| HAUT & BAS (B+D) simultanément | Appui long (>3s) | Initier la calibration de l'AHI | Boutons haut et bas | Lumière blanche clignotante pendant la calibration | ||
| AUCUN | Calibration réussie | Haut, bas et centre | Lumière maintenue allumée pendant 3 secondes | |||
| AUCUN | Calibration échouée | AUCUNE | Lumière blanche clignotante pendant la calibration. Les lumières s'éteignent | |||
| TOUT | Appui court (<1s) | En plus de la fonction normale : LED clignotante | Indication de batterie faible | Centre | Clignotement rouge pendant 3 s |
Calibration
Quand calibrer
Mise à jour pour la calibration automatique
Le dernier firmware Enviolo AutomatiQ inclut la calibration automatique (depuis la version R48 et V10). C’est la meilleure façon de garder votre système optimisé. Pour mettre à jour votre Enviolo Automatic (gen3 AutomatiQ), consultez cet article.
La calibration manuelle de l'Enviolo Automatic est uniquement nécessaire lors de l'utilisation de versions de firmware plus anciennes (R47 et V09, et antérieures) et après l'une des situations suivantes :
- Après le montage initial du vélo électrique.
- Lorsque l'interface de moyeu automatique a été retirée pour des raisons de maintenance.
- Lorsque le système ne fonctionne pas correctement.
Instructions étape par étape
- Allumez le système d'entraînement et sélectionnez l'absence d'assistance moteur.
- Sur le contrôleur, appuyez et maintenez les boutons haut (B) et bas (D) pendant 3 secondes jusqu'à ce que le moyeu commence à changer de vitesse et que les LED haut et bas clignotent. Relâchez alors les boutons.
- Pédalez légèrement le vélo électrique pendant tout le processus de calibration (de préférence sur un support avec la roue arrière décollée du sol) pendant que le système passe de la pleine sous-multiplication à la pleine surmultiplication plusieurs fois et termine le processus de calibration. Ce processus peut durer environ 12 secondes.
- Une fois la calibration réussie, les boutons du contrôleur (A)(B)(D) s'allument en continu pendant 3 secondes.
- Si elle échoue, le contrôleur n’allume aucune lumière. Veuillez réessayer la calibration.
