Changements par rapport aux moyeux 2023

Le moyeu a une coque actualisée, ce qui rend les flasques de rayons symétriques des deux côtés pour tous les moyeux enviolo. La longueur des rayons à gauche et à droite est inchangée pour les nouveaux moyeux.

Une nouvelle roue libre a été introduite qui maintient le pignon à l'aide d'un anneau de blocage.

Que contient la boîte ?

Lorsque vous commandez un moyeu, par exemple le CVP-TR-36-DC-OE-1, vous ne recevez que celui-ci. Il est nécessaire de commander des pièces détachées.

Matériel

En raison du nouveau montage, un nouvel anneau de verrouillage est nécessaire pour fixer le pignon : HW-LCK-RING-OE

Si vous souhaitez commander un kit complet pour le nouveau moyeu en 135mm, vous pouvez également commander ce kit : CVP-STDH-LCK-KIT.

Pour l'Extrême vous avez besoin de : CVP-STDH-12-LCK-KIT

Compatibilité des pignons

Lorsque vous commandez un nouveau moyeu avec le nouevau corps de roue libre filetée, n'importe quel pignon à chaîne standard à 9 cannelures s'adaptera en 1/8' de 17T à 22T et en 3/32' de 16T à 22T.

La nouvelle roue libre avec anneau de blocage n'est pas compatible avec les pignons Surefit VMN de Gates.

Gates produit de nouveaux pignons à 9 cannelures avec l'espacement adéquat des lignes de courroie, ces pignons sont étiquetés 'E9'. Les versions suivantes sont disponibles.

• CDX:
  • 22 Tands   XF1122E9MN
  • 24 Tands  XF1124E9MN
  • 26 Tands  XF1126E9MN
• CDC:
  • 22 Tands CF1122E9SE
  • 24 Tands CF1124E9SE
  • 26 Tands CF1126E9SE

Montage

Tous les pignons compatibles doivent être montés sans entretoise, afin de garantir une ligne de chaîne ou de courroie correcte.

Le nouvel anneau de verrouillage doit être monté avec un couple de serrage de 35Nm - 45Nm.

Plusieurs outils sont disponibles sur le marché pour cette opération, la taille de l'interface est de 41 mm avec 16 goupilles. Enviolo propose un outil dans sa boutique en ligne.

En outre, les outils ci-dessous sont compatibles avec l'anneau de verrouillage enviolo.

BBB BTL-199 - Parktool LRT-4 - Icetoolz wrench - Icetoolz 274 -  Shimano TL-FC41 -  Unior

Pour démonter un pignon, utilisez un fouet à chaîne compatible avec la taille du pignon. Il existe un fouet à courroie pour les pignons Gates; Gates Strap Wrench

la bague de serrage se déserre

Nous avons rencontré quelques cas où, la bague de verrouillage du pignon s'est desserrée au fil du temps, permettant au pignon de bouger sur la roue libre.

Si cela se produit, veillez à bien respecter les 4 étapes suivantes lors du remontage :

• Montez la bague de verrouillage dans le bon sens (le texte tourné vers l'extérieur).
• Serrez la bague de verrouillage à environ 35-45 Nm.
• Assurez-vous que le pignon est bien serré et qu'il ne bouge pas.

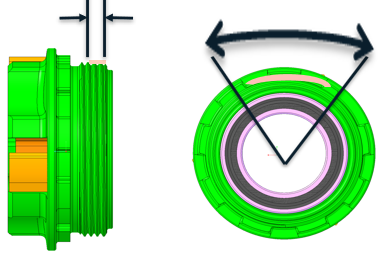

• Comme mesure supplémentaire, nous recommandons d'utiliser une goutte de Loctite 243 et de la répartir sur les deux premiers filets, de la roue libre, à environ 45° de la rotation afin de fixer davantage la bague de verrouillage.

Compatibilité des roues libres

Les 2 roues libres sont également interchangeables. Vous pouvez monter un moyeu CY 2024 avec une roue libre de la génération précédente. Vous pouvez aussi monter une roue libre à bague de verrouillage dans un moyeu de la génération précédente. Suivez les instructions suivantes: enviolo freewheel maintenance
