Deze handleiding legt uit hoe je het versnellingsbereik van je 148mm modulaire asnaaf instelt op volledige overdrive, met behulp van de handmatige interface.
Kalibreren met AUTOMATiQ
Als je fiets een AUTOMATiQ interface heeft, kan je het bereik eenvoudig corrigeren door de kalibratiefunctie in de enviolo app.
Versnellingsbereik
Het bereik van de naven verschilt per type naaf. Hieronder zie je een overzicht daarvan.
- Urban - 256%
- City - 310%
- Trekking - 380%
- Heavy Duty - 380%
- Extreme - 380%
- Extreme Gearbox - 380%
Stapsgewijze instructies
Als er geen bankschroef beschikbaar is
Deze handleiding vereist het gebruik van een bankschroef. Maar als er geen bankschroef beschikbaar is, is het corrigeren naar volledige overdrive nog steeds mogelijk met behulp van het fietsframe. Draai, met de naaf op het fietsframe, alleen de linker washer en asmoer vast om de rotatie van de handmatige interface tijdens de correctie mogelijk te maken.
1 - Demonteren van de interface
Benodigdheden
- Kleine platte schroevendraaier
- Momentsleutel en een 17mm dop
- Inbus 5mm
- 17mm sleutel
- Bankschroef
Instructies voor demontage
- Zet de naaf zo ver mogelijk in overdrive (H) terwijl deze op de fiets gemonteerd is.
- Verwijder het achterwiel van de fiets.
- Verwijder de montagehardware met een inbussleutel en 17mm sleutel.
- De remschijf hoeft niet te worden verwijderd.
- Monteer het wiel op een bankschroef en klem het vast op de linkeras.
- Verwijder de rechtermoer (A).
- Verwijder de asschroef.

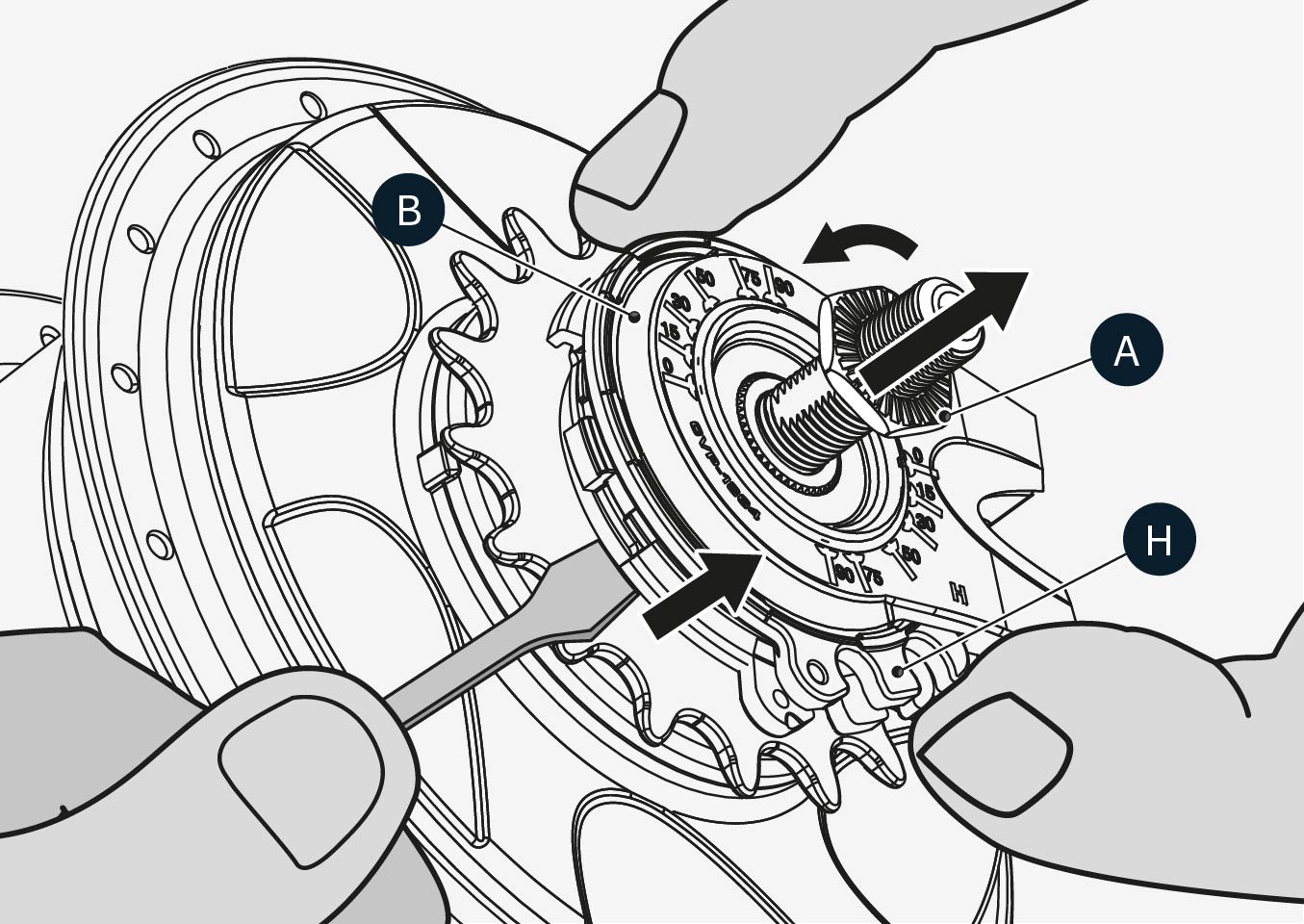

- Verwijder de handmatige interface (B).
- Til voorzichtig van onderaf op met een kleine platte schroevendraaier.
- Til voorzichtig van onderaf op met een kleine platte schroevendraaier.
2 - Diagnose van de naaf
Diagnostische

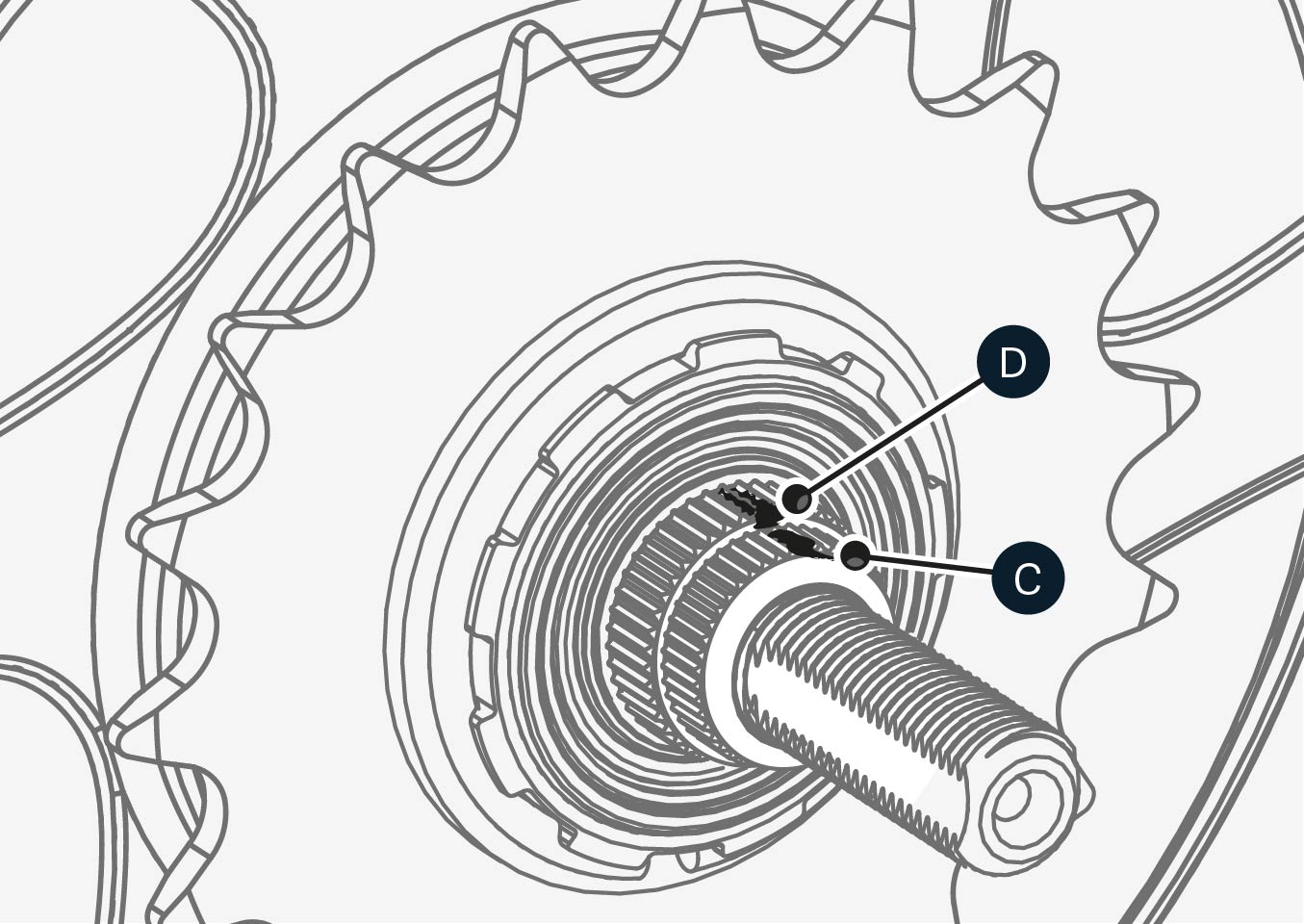

Inspecteer de markeringen op de naaf (D) en de spline (C):
- Als de markeringen van de asmoer (C) en de schakelaandrijving (D) niet met elkaar zijn uitgelijnd, moet de naaf opnieuw worden ingesteld op volledige overdrive.
- Als de markeringen niet zichtbaar zijn, ga dan door naar de volgende stap om de overdrive weer in te stellen.
3 - Reset naar volledige overdrive met hulp van de handmatige interface
Video
135mm solid axle
148mm modular axle
Benodigdheden
- Bankschoef
Instructies
De handmatige interface wordt gebruikt om de naaf in de volgende stappen in de overdrive te zetten:

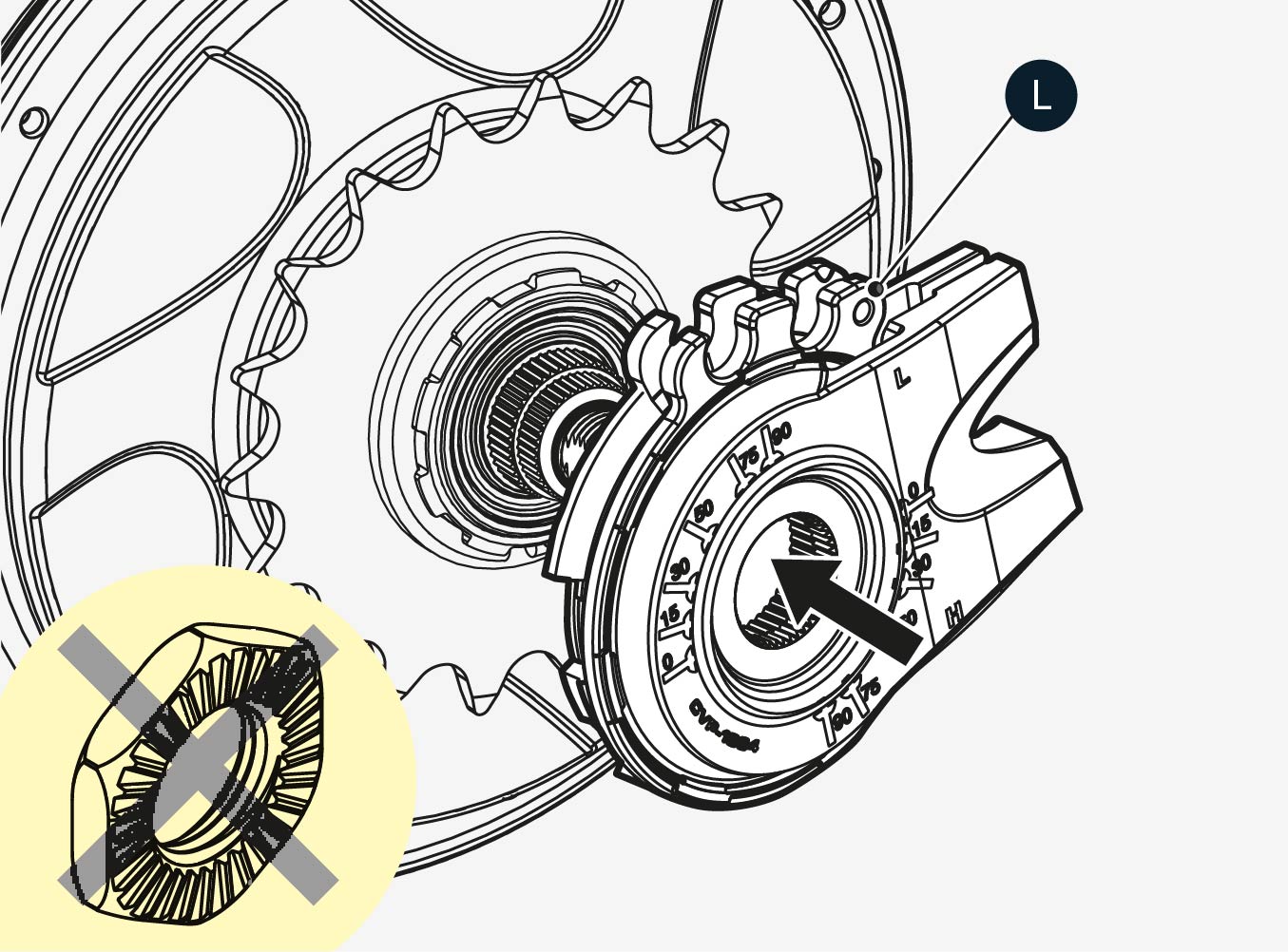

- Stel de handmatige interface in op de volledige underdrive stand (L).
- Merk op dat dit het tegenovergestelde is van een normale installatie.
- Merk op dat dit het tegenovergestelde is van een normale installatie.
- Installeer de handmatige interface.
- Hoek van de interface maakt niet uit.
- Laat de rechtermoer zitten.

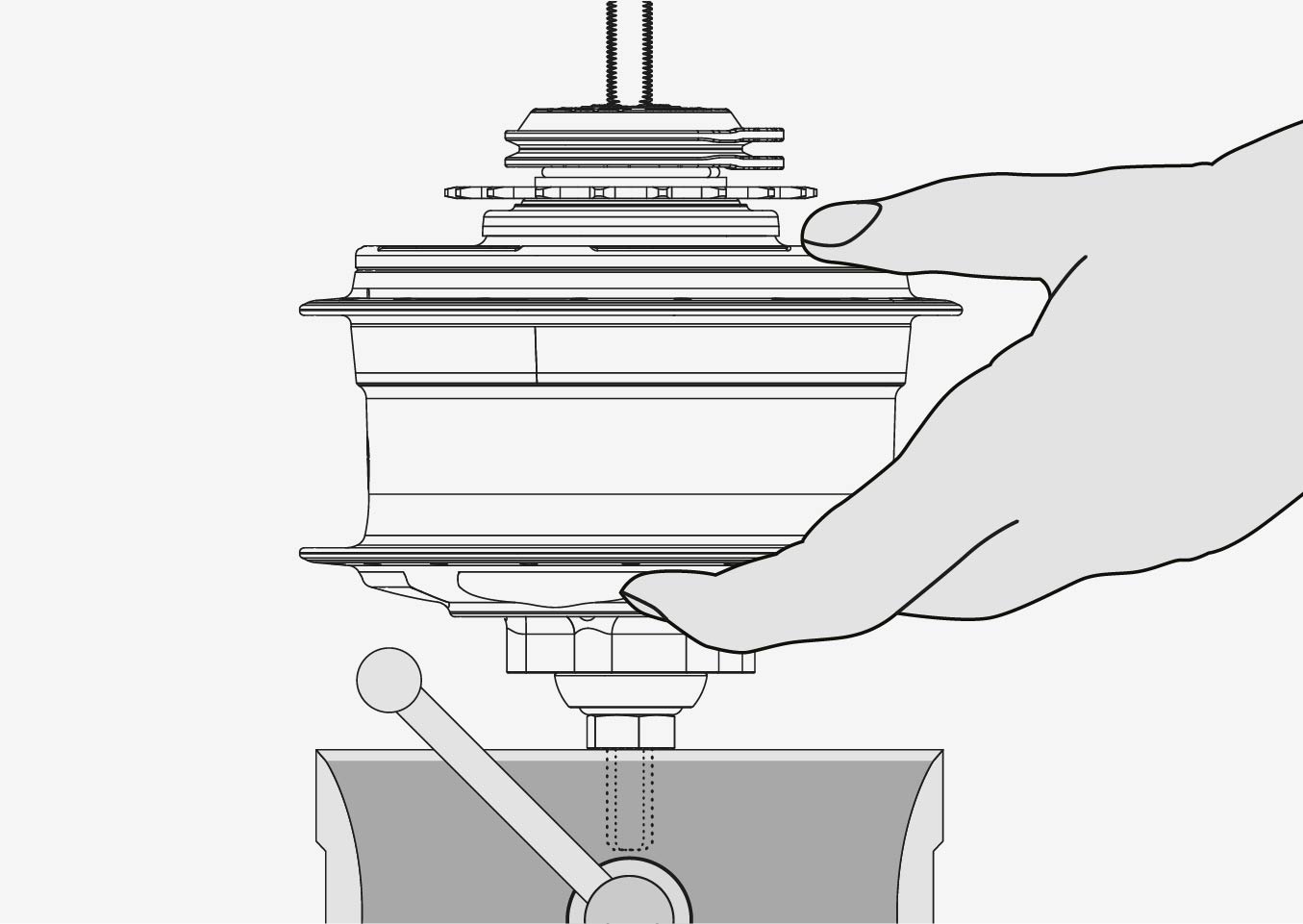

- Plaats de naaf in een bankschroef en klem daarbij de asvlakken aan de linkerkant vast.
- Als er geen bankschroef beschikbaar is, monteer deze dan in plaats daarvan in het fietsframe en draai alleen de linker niet-meedraaiende ring en asmoer vast om rotatie van de interface van de naaf mogelijk te maken.

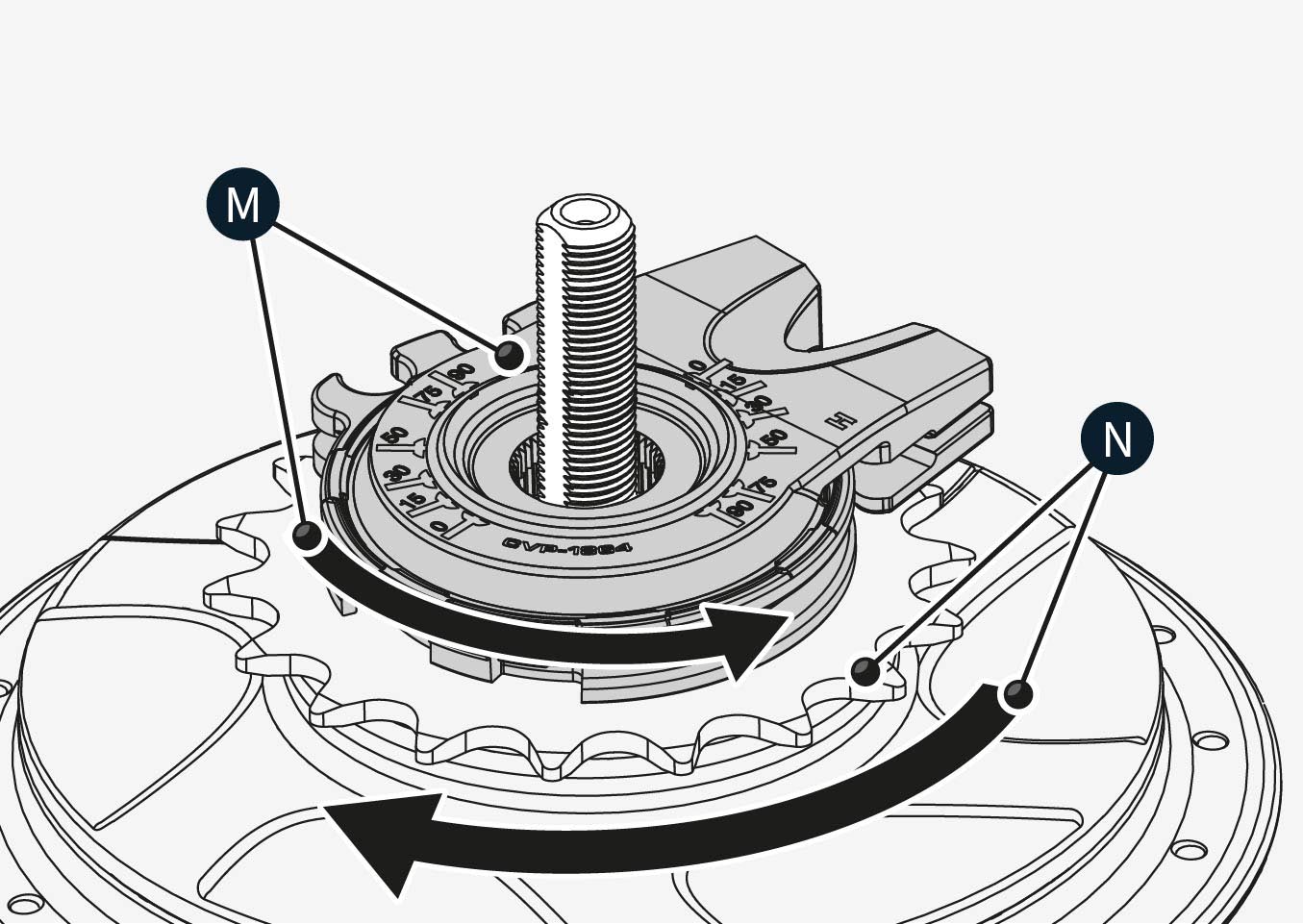

- Terwijl je de naaf met de wijzers van de klok meedraait met het tandwiel (N), draai je de handmatige interface (M) linksom in de richting van de volledige overdrivestand (H) totdat je een stevige stop voelt.
- Herhaal deze rotatie 2-3 keer door de naaf rechtsom te draaien met het tandwiel en de handmatige interface heen en weer te draaien.
- Wanneer de overdrive volledig is, verwijder je de handmatige interface die in de maximale stand (H) staat.
- Herhaal de diagnose-instructies om te controleren of de markering op de asmoer (C) en de schakelaandrijving (D) nu zijn uitgelijnd (mits deze nog zichtbaar zijn).
De naaf is gereset
Als je alle stap hierboven hebt gevolgd is de naaf volledig gereset naar overdrive. Je kan nu de interface nu opnieuw installeren op de naaf.
