Dit artikel zal je helpen bij het installeren en bijwerken van het Harmony en Automatic systeem met desktopsoftware.

Je hebt deze handleiding mogelijk nodig in bepaalde situaties, zoals na het vervangen van de hubinterface of om de overbrengingsverhouding op de e-bike te wijzigen.

Bij het oplossen van problemen

De desktopsoftware van Automatic en Harmony is geen noodzakelijk onderdeel voor het oplossen van problemen en dient alleen gebruikt te worden voor het uploaden van firmware en het configureren van de hubinterface.

Stapsgewijze instructies

1 - De software downloaden en installeren

Benodigdheden

Om de Automatic of Harmony te configureren met de Desktop Software heb je het volgende nodig:

• Een computer met Windows 7, Windows 8 of Windows 10.
  • Als je eerder de Automatic en Harmony desktopsoftware hebt geïnstalleerd, zorg er dan voor dat je de oude bestanden verwijdert voordat je een nieuwe installatie uitvoert. Op Windows kun je ze vinden in de map "C:\Program Files (x86)\FallbrookTechnologies".
• Een nieuwe installatie van de Automatic en Harmony desktopsoftware versie 3.0 - download hier.

Installatie-instructies software

1. Voordat je de software installeert, zorg ervoor dat je alle bestanden van een eerdere installatie van de Automatic en Harmony Desktop Software verwijdert.
   • Je kunt de bestanden vinden in de map "C:\Program Files (x86)\FallbrookTechnologies".
2. Download de desktopsoftware via de bovenstaande link.
3. Voer de installatie uit en volg de instructies om de installatie te voltooien.

2 - Maak verbinding tussen de computer en de hubinterface

Benodigdheden

• Een computer met de Automatic en de Harmony Desktop Software, versie 3.0
• Een fiets met een Automatic, Automatic+, Harmony of Harmony H|sync hubinterface.
• Een Mini-USB-kabel.

Verbindingsinstructies

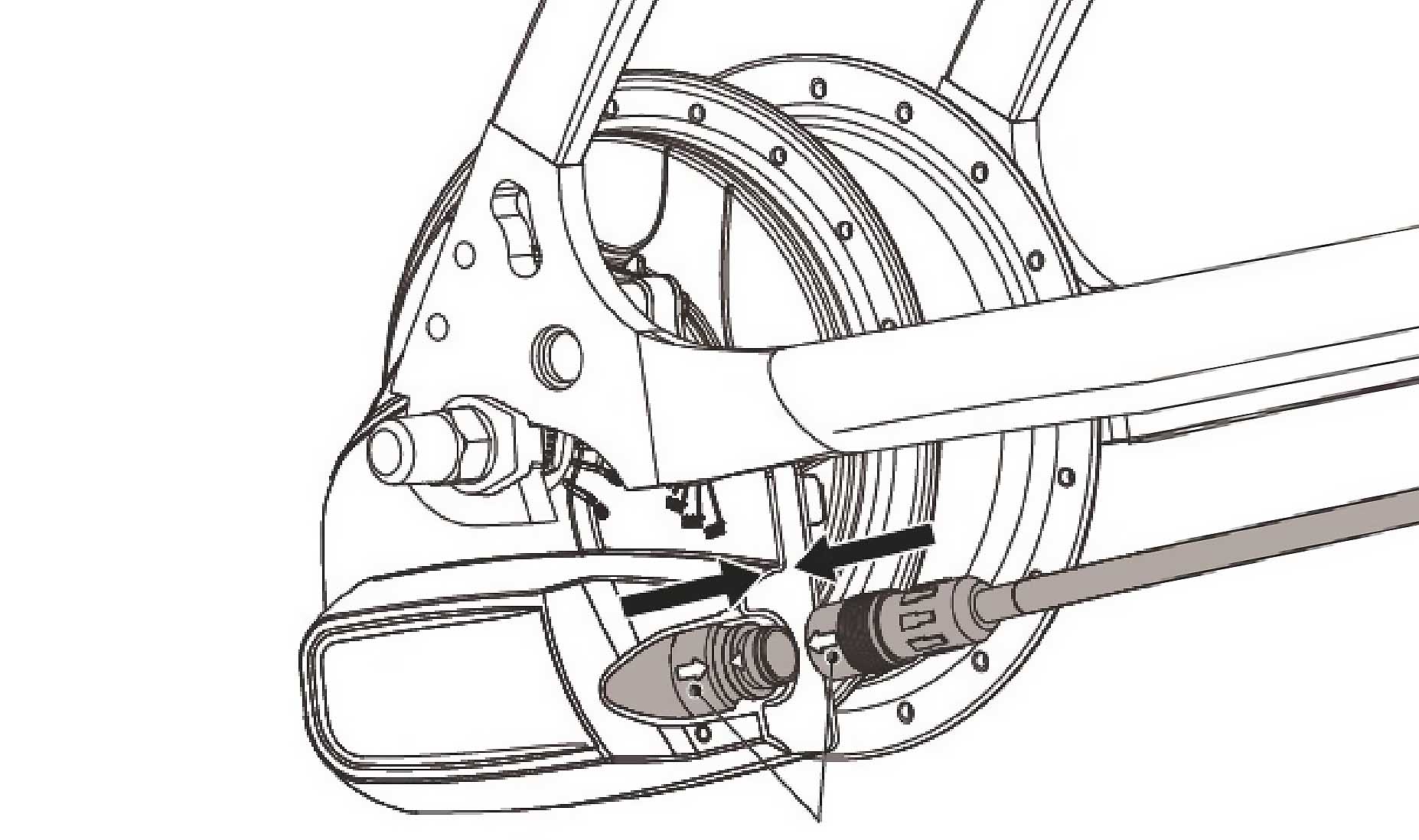

1. Koppel de hoofdkabel van de hub-interface los van de e-bike.
   • Trek de kabel los, zoals hieronder getoond.
2. Open de enviolo Automatic en Harmony desktopsoftware versie 3.0.

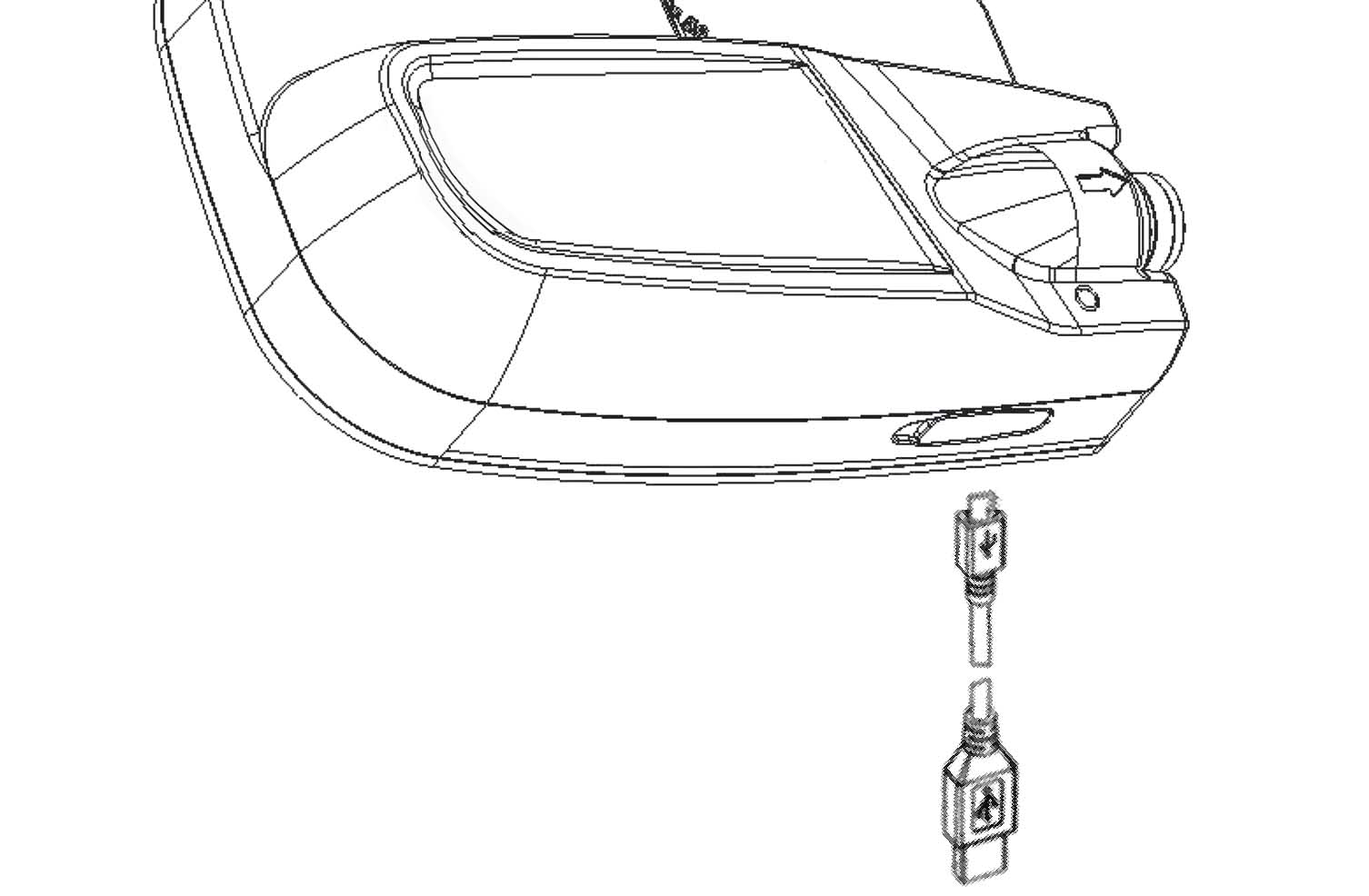

3. Verbind de computer en enviolo AHI met een Mini-USB-kabel.

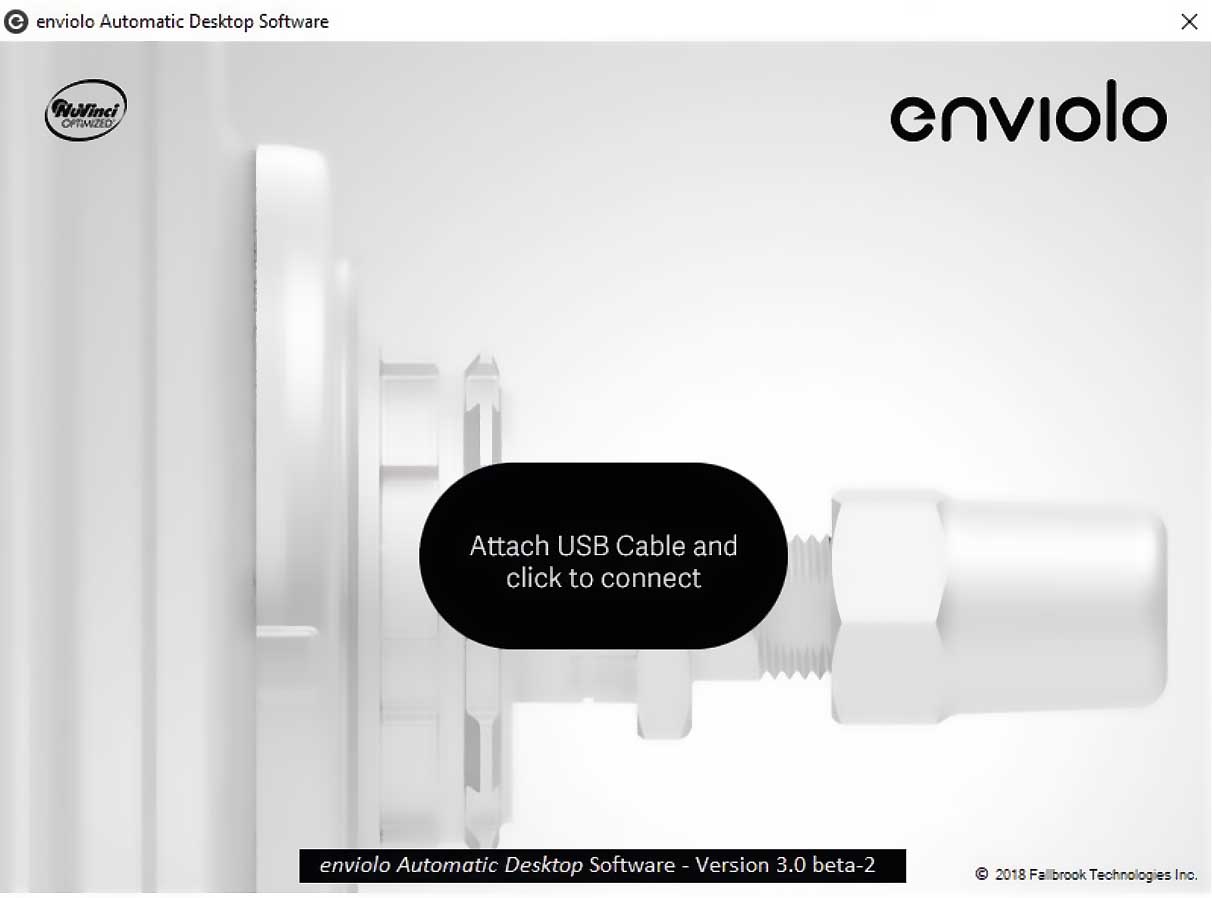

4. Selecteer "Click to connect" op de computer.

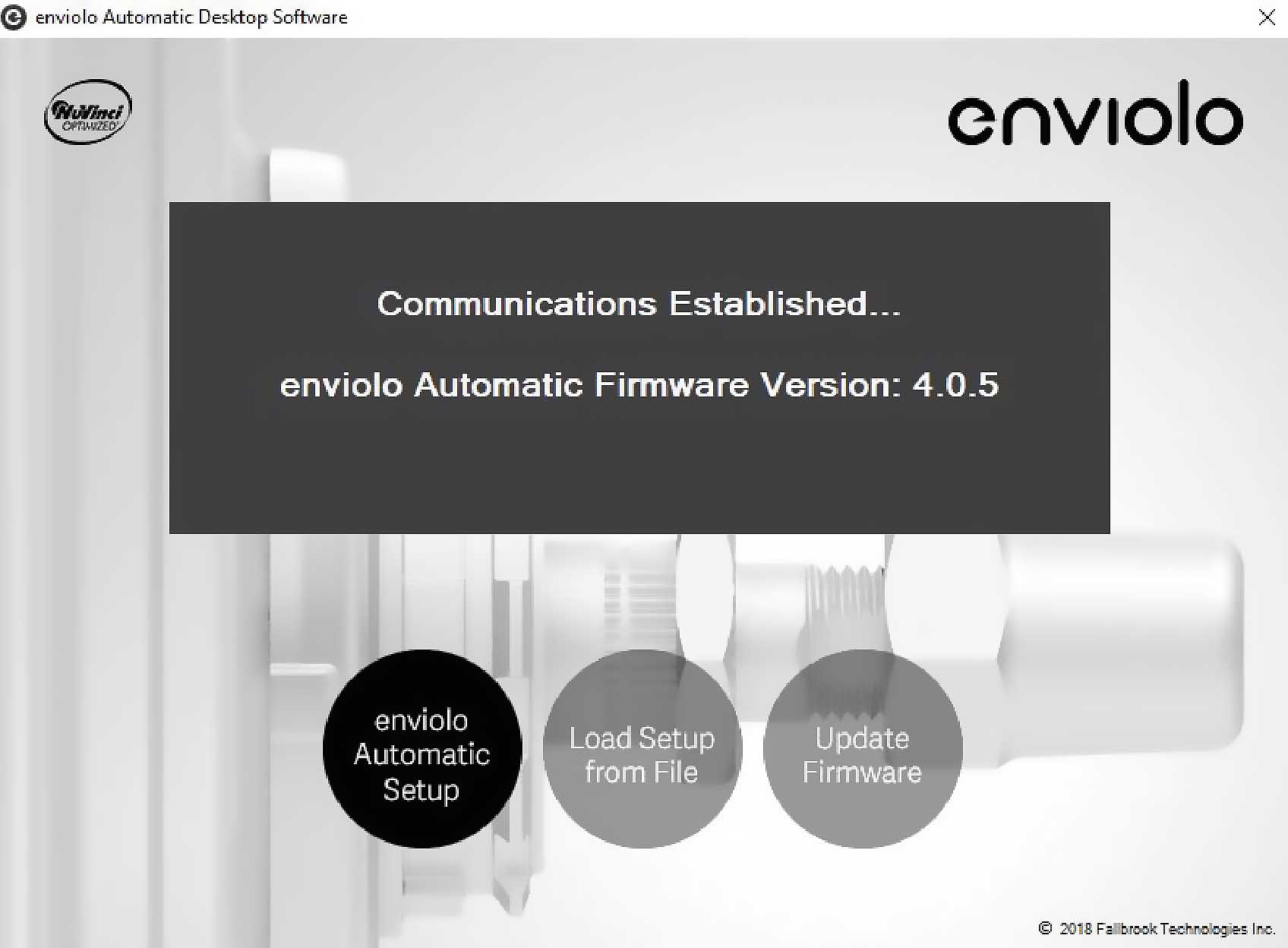

   • Je ziet nu het scherm "Communications established", vanuit daar is het nu mogelijk om meerdere configuraties te kiezen.

3- Flash de firmware naar de hub interface

Benodigdheden

• Een computer met een installatie van de Automatic en Harmony Desktop Software versie 3.0.
• Een fiets met een Automatic, Automatic+, Harmony of Harmony H|sync-hubinterface.
• Een Mini-USB-kabel.

Firmware-installatie-instructies

1. Met de software geopend op je computer en verbonden met de hubinterface, selecteer je: "enviolo Automatic setup".
2. Kies welke configuratie u moet doen voor uw AHI-systeem, uit twee opties:
   • Om een nieuwe softwareversie te installeren, selecteert u "Update Firmware".

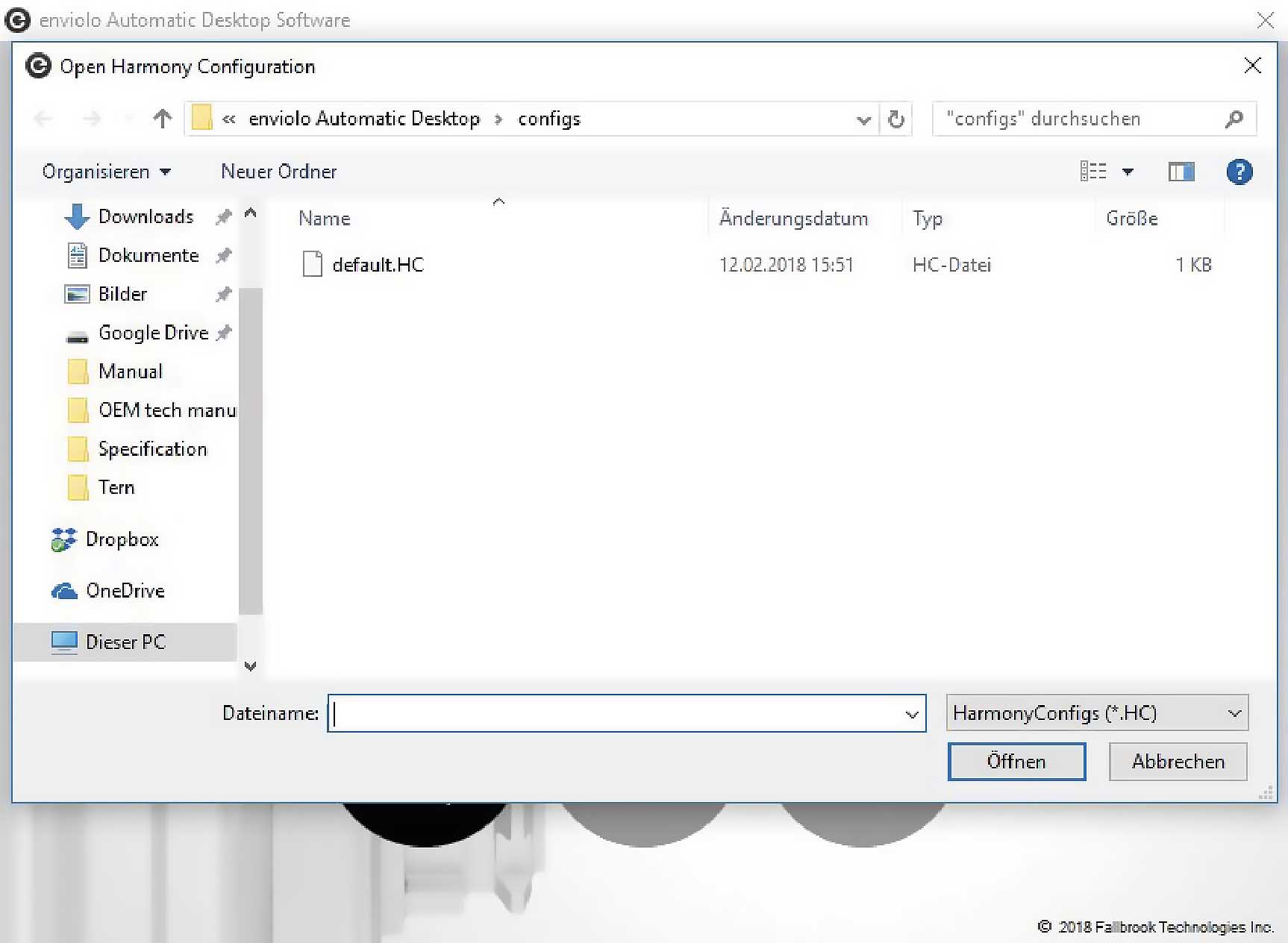

   • Om een oude configuratie te gebruiken of te bewerken, selecteer je: "Setup laden vanuit bestand".
3. Selecteer vervolgens: "Update Firmware".
4. Selecteer het firmwareproces, dat automatisch wordt geopend, afhankelijk van het proces dat je nodig hebt:
   • Nieuw proces - 4.0.5 als *bin-bestand.
   • Oud proces - 3.0.5 als *s19-bestand.

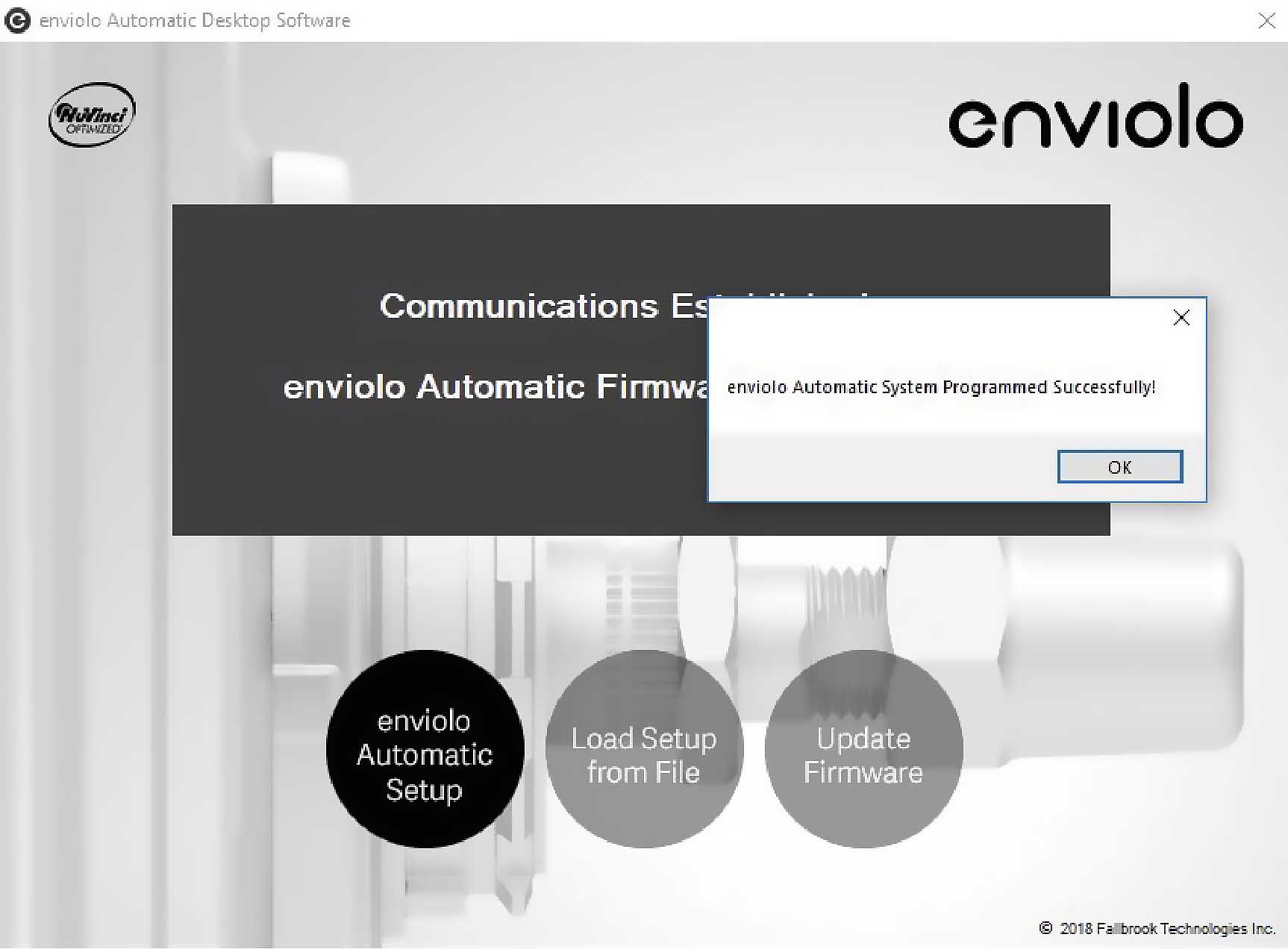

5. Nadat de firmware-update is uitgevoerd en er een bevestiging verschijnt, selecteer je "OK" om terug te keren naar het hoofdscherm.
   • Als de update mislukt, sluit je de USB-kabel opnieuw aan, start je de Desktop-software opnieuw op en herhaalt je het proces tot hier.
6. Ga verder met het configureren van de hubinterface en controller hieronder.
   • Als alternatief om de configuratie te verlaten:
     • Selecteer "Exit" om het programma af te sluiten.
     • Verwijder de USB-kabel.
     • Sluit de Automatic hoofdkabel opnieuw aan.


Kalibreer na het configureren

Na elke firmware-update is een nieuwe kalibratie noodzakelijk en moeten de parameterinstellingen worden bijgewerkt. Om ervoor te zorgen dat je de juiste parameters beschikbaar hebt, sla je de parameters op voordat je de update uitvoert. Je vindt meer informatie hierover in de systeemconfiguratie-sectie.

4 - Configureer de hubinterface en controller

Benodigdheden

• Een computer met een installatie van de Automatic en Harmony Desktop Software versie 3.0
• Een fiets met een Automatic, Automatic+, Harmony of Harmony H|sync hub interface.
• Een NuVinci controller, met twee keuzes:
  • NuVinci H3 controller (een 3-knops controller gebruikt aan de rechterkant van het stuur).
  • NuVinci ARC Advanced Rider Controller (een grip controller gebruikt aan de linkerkant van het stuur). Een Mini-USB kabel.

Configuratie-instructies

1. Met de software geopend op je computer en verbonden met de hub-interface, selecteer je "enviolo Automatic setup".

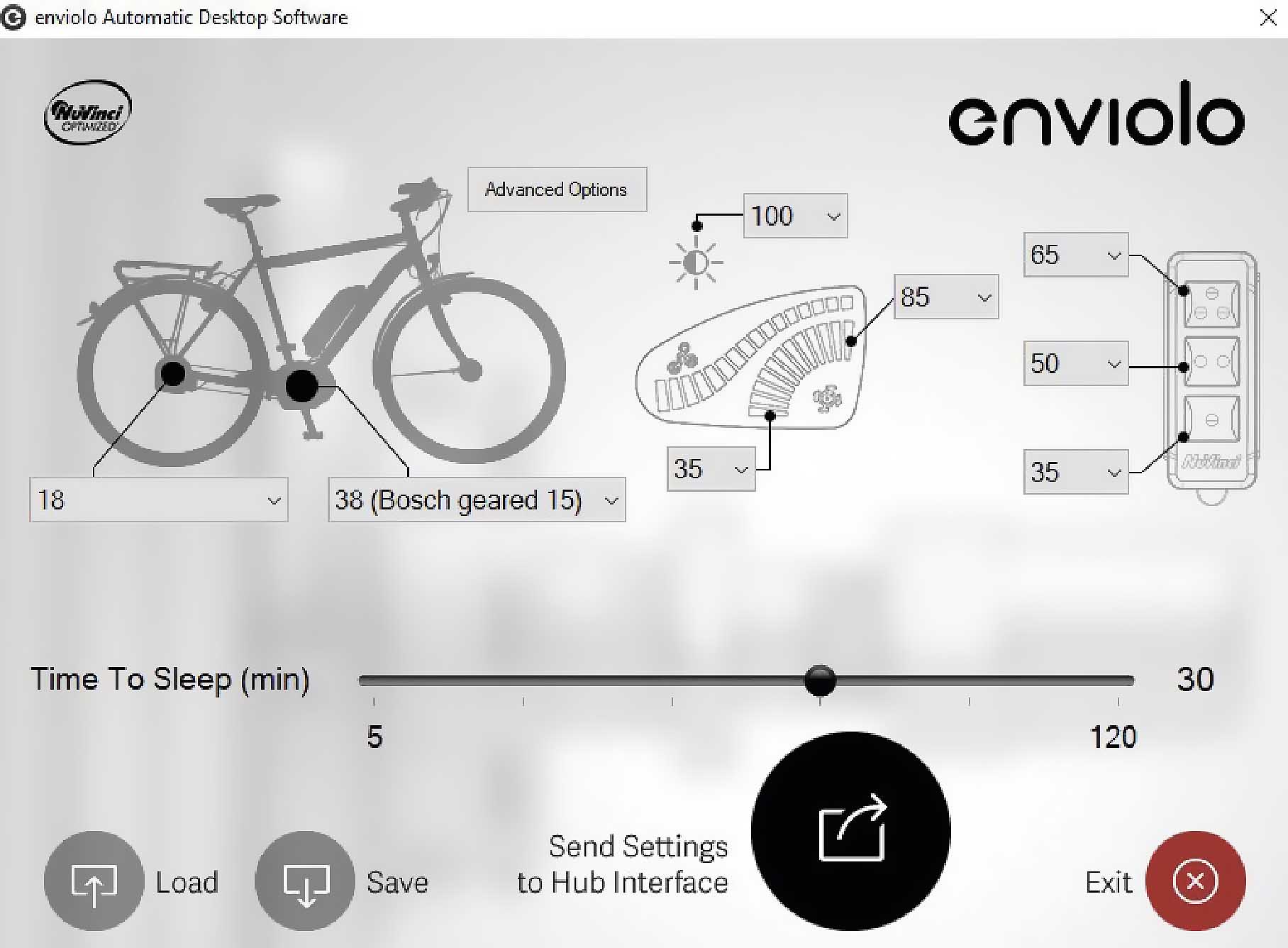

2. Voer de fietsconfiguratie in en configureer de hub-interface:
   • Grootte van het voortandwiel - aantal tanden op het voortandwiel.
   • Grootte van het achtertandwiel - aantal tanden op het achtertandwiel.

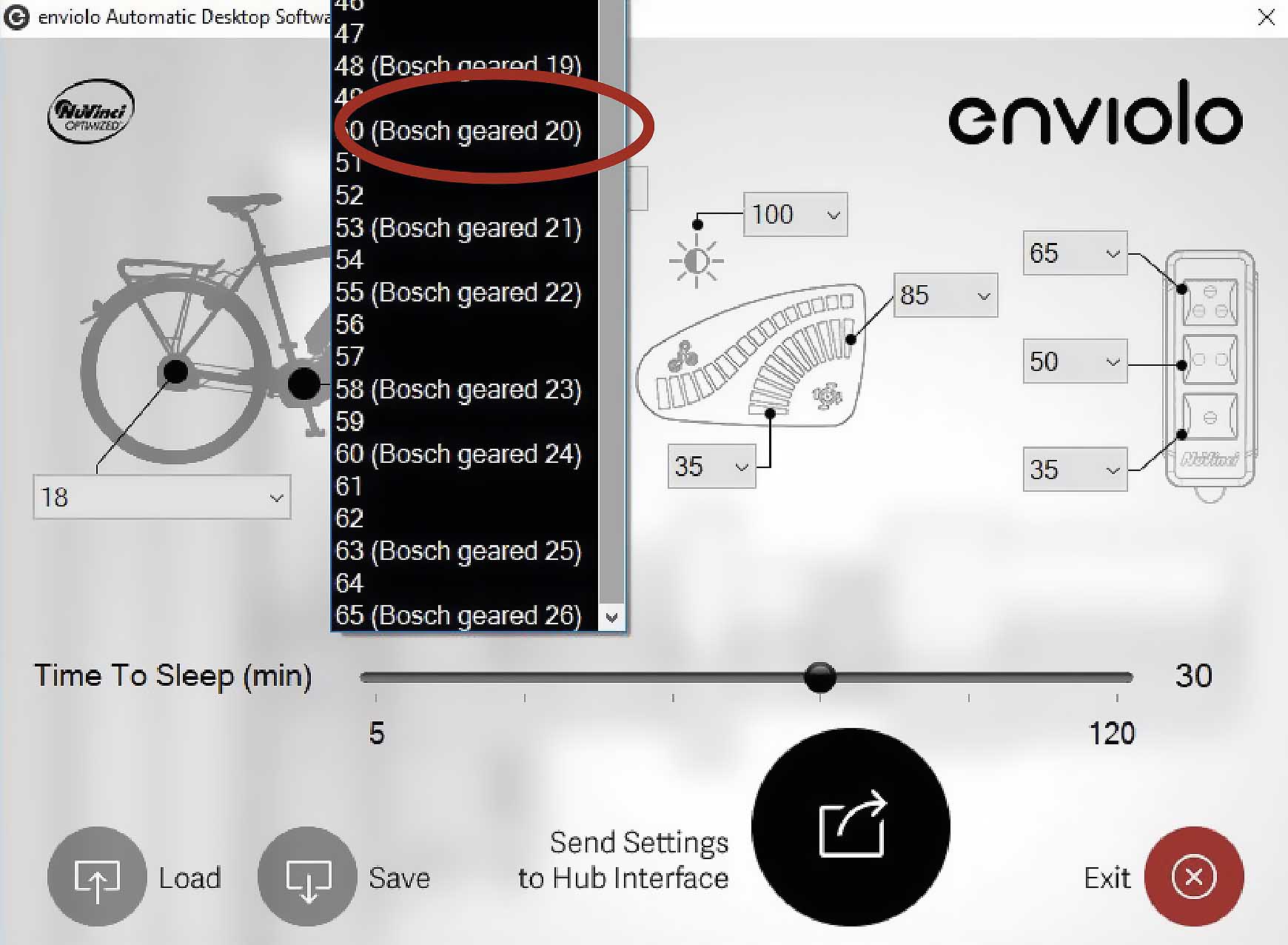

   • Bosch-geared - zorg ervoor dat je dit alleen selecteert voor Bosch Gen 2-varianten. Dit heeft invloed op de rijprestaties.
   • Alleen ketting of compatibel met riem - zorg ervoor dat je deze variant selecteert voor firmware-varianten 3.X.X.
   • Systemen met firmware 4.X.X zullen slechts één variant van systeemconfiguratie tonen.
3. Ga verder met het configureren van de controller, afhankelijk van de controller die je e-bike heeft:
   • Voor de NuVinci H3-controller (rechterkant van het stuur), configureer:
     • Lage cadansinstelpunt
     • Medium cadansinstelpunt
     • Hoge cadansinstelpunt
   • Voor de NuVinci Advanced Rider Controller (linkerkant van het stuur), configureer:
     • Lage cadanslimiet
     • Hoge cadanslimiet
     • Helderheid van het display
4. Selecteer "Exit".
5. Verwijder de USB-kabel.
6. Sluit de Automatic hoofdkabel opnieuw aan.

Configuratie voor BOSCH Gen 2

Bij gebruik van een Bosch Gen 2-systeem moet u ervoor zorgen dat u de laatste parameterinstellingen opslaat voordat u de update uitvoert. Het oude parameterbestand is niet compatibel met de nieuwe desktopsoftware en kan leiden tot onjuist rijgedrag.

Klaar om te gaan

Als je alle stappen hebt gevolgd, heb je de software voor het Harmony-systeem bijgewerkt en/of geïnstalleerd. Geniet van de rit!
