Deze handleiding beschrijft hoe je remadapters vervangt en welke naven deze ondersteunen.

Achterwaartse compatibiliteit

Deze handleiding is compatibel met legacy Enviolo Commercial (CO) en NuVinci N360-, N380- en N380SE-naven met 135mm steekas (massieve as).

Compatibiliteit remadapter

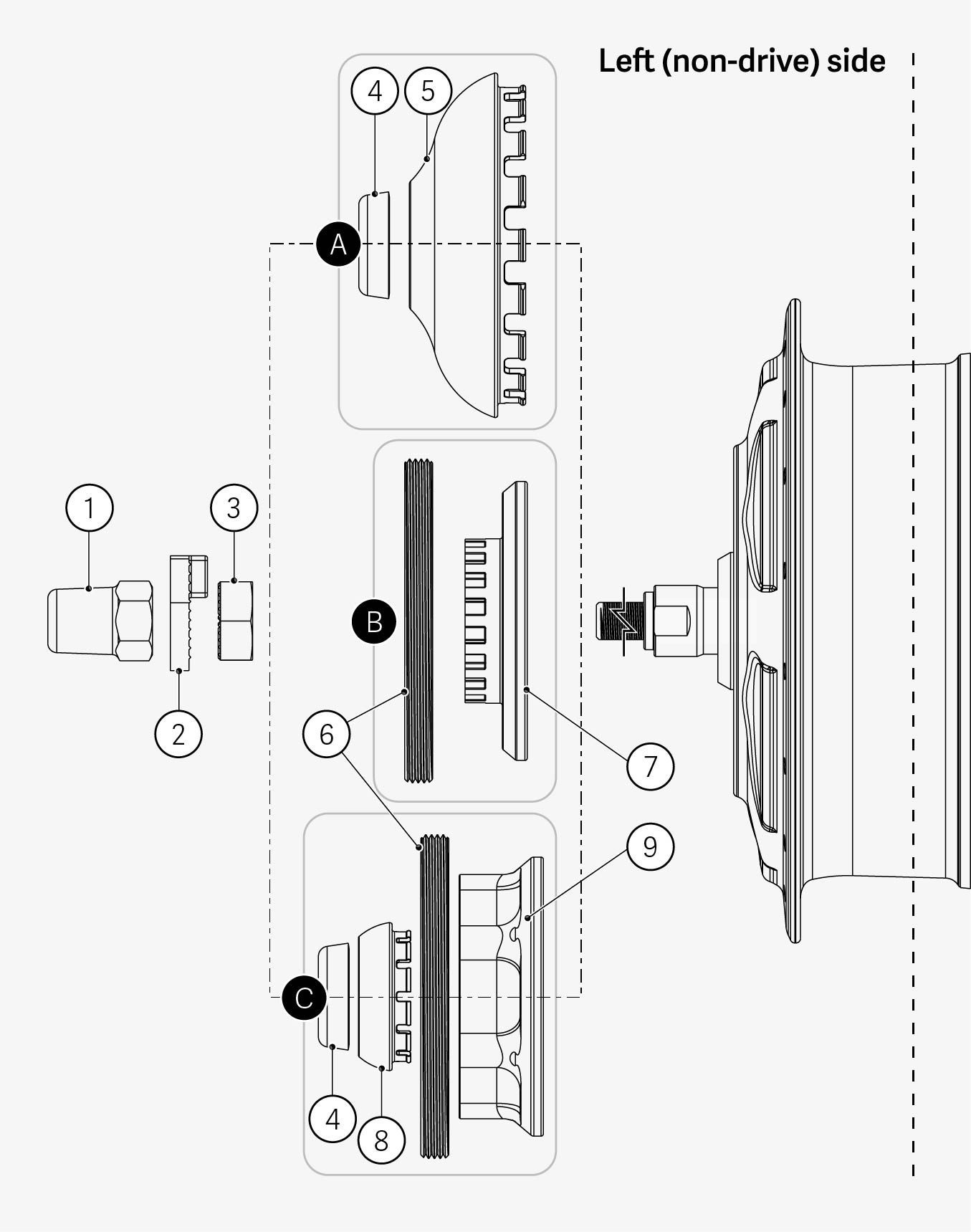

Afhankelijk van de naaf zijn er maximaal 3 verschillende remadapters:

Urban

De Urban 135mm naaf met massieve as ondersteunt 2 remadapters:

• A - Velgrem
• C - Schijfrem

City en Trekking

De City-, Trekking- en de bijbehorende legacy naven (Commercial en NuVinci N360, N380, N380SE) ondersteunen drie verschillende remopties:

• A - Velgrem
• B - Rollerbrake
• C - Schijfrem

Alle andere naven

Alle andere 135mm naven met massieve as ondersteunen één remadapter:

• C - Schijfrem

Stapsgewijze instructies

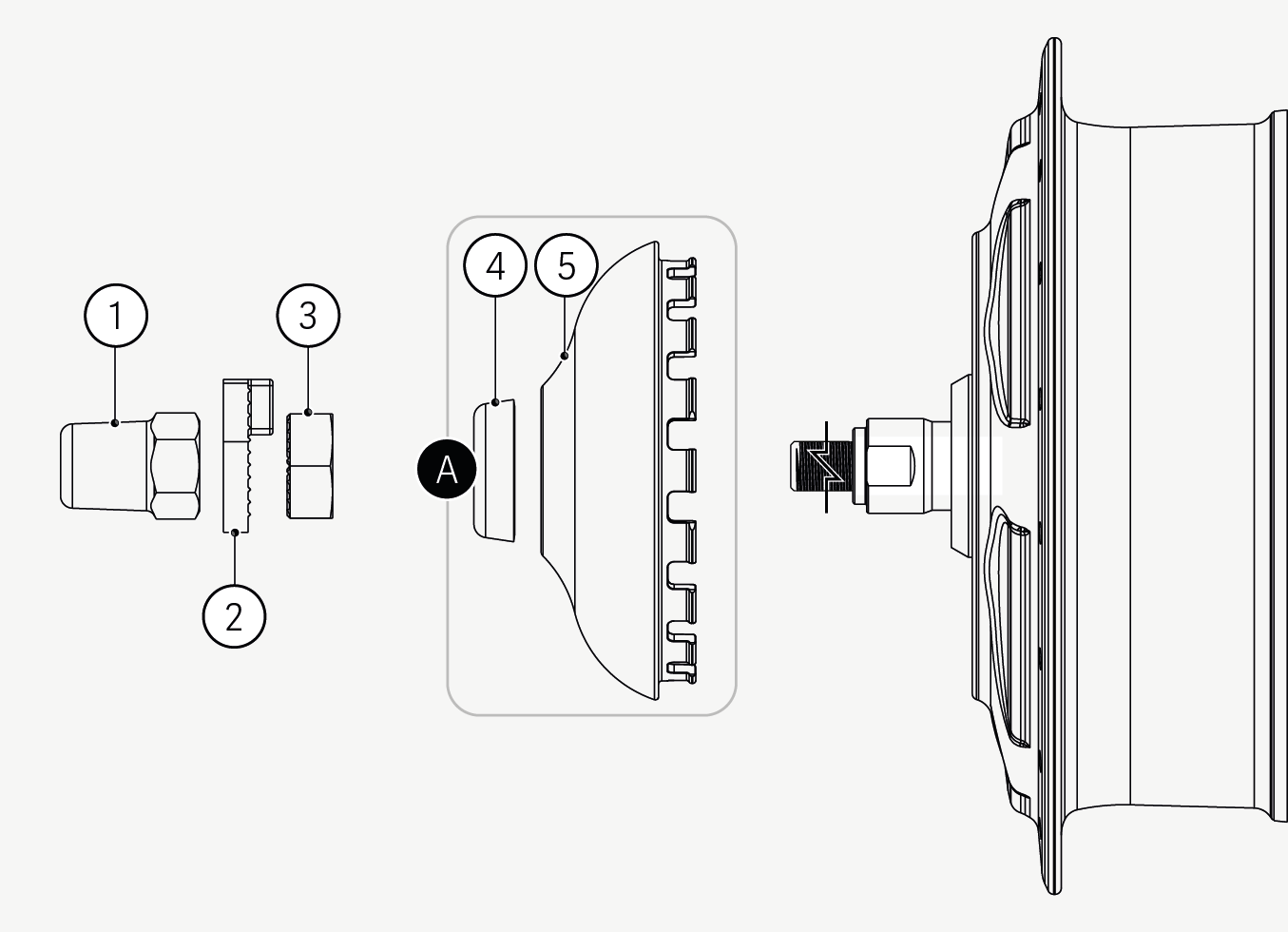

A - Velgremadapter

Video

Spoel de video door naar 2:52 voor instructies voor de velgremadapter:

Gereedschap

• 17mm steeksleutel
• Momentsleutel met 17- en 19mm doppen
• Velgremadapter-kit

Instructies

Demontage

1. Klem het wiel in een bankschroef.
2. Verwijder de linker asmoer (1).
3. Verwijder de linker anti-verdraaiingsring (2).
4. Verwijder de linker moer (3).
5. Verwijder de komvormige ring (4).
6. Wrik met een kleine platte schroevendraaier de velgremkap (5) los en verwijder deze.

Montage

1. Klem het wiel in een bankschroef.
2. Druk de velgremkap (5) op zijn plek totdat deze volledig is gezet.
3. Monteer de komvormige ring (4).
4. Monteer de 17mm linker moer (3).
   • Zet vast met 30-35Nm.

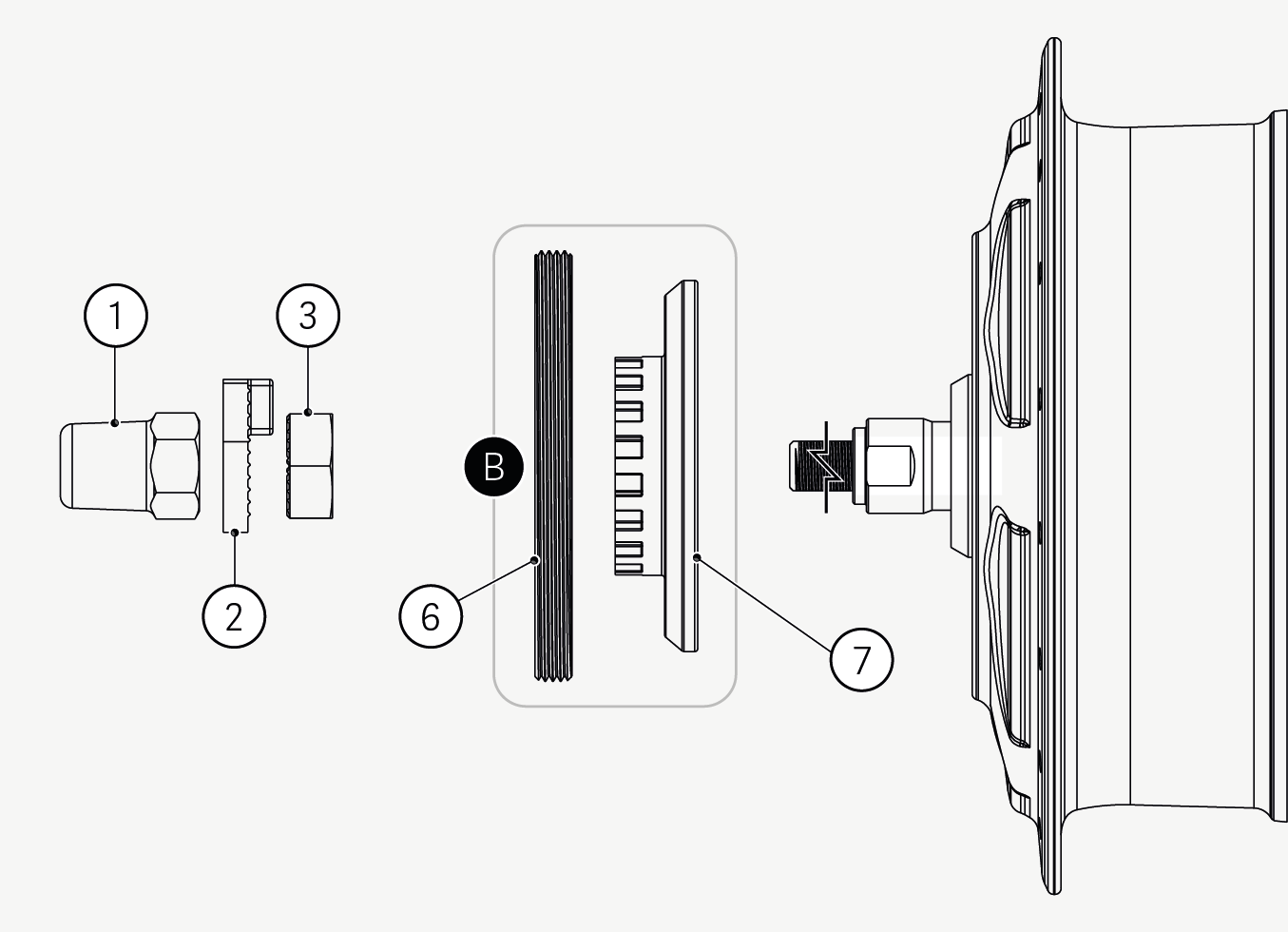

B - Rollerbrake-adapter

Video

Spoel de video door naar 1:55 voor instructies voor de rollerbrake-adapter:

Gereedschap

• Elektrische momentsleutel
• Gehoorbescherming
• 17mm steeksleutel
• Bankschroef
• Reinigingsmiddel
• Momentsleutel met 17- en 19mm doppen
• Sterke schroefdraadborging (Loctite® 277TM of gelijkwaardig)
• Enviolo Brake Adapter Tool
• Rollerbrake-adapter-kit

Instructies

Demontage

1. Klem het wiel in een bankschroef.
2. Verwijder de linker asmoer (1).
3. Verwijder de linker anti-verdraaiingsring (2).
4. Verwijder de linker moer (3).
5. Zet het wiel vast en gebruik de elektrische momentsleutel met de enviolo Brake Adapter Tool om de remborg-/sluitring (6) te verwijderen.
   • Het wordt aanbevolen een elektrische momentsleutel te gebruiken om de remadapters te verwijderen, omdat de sluitringen met een sterke lijm zijn vastgezet.
   • Doe dit terwijl je gehoorbescherming draagt.
6. Verwijder de rollerbrake-adapter (7) van de naaf.
7. Inspecteer en reinig de binnenkant van de naafhuls.

Montage

1. Klem het wiel in een bankschroef
2. Monteer de rollerbrake-adapter (7) op de naaf.
3. Breng een lijn sterke schroefdraadborging (gelijkwaardig aan Loctite® 277TM) aan rondom één schroefdraadgang van de remborg-/sluitring (6).
4. Gebruik de enviolo Brake Adapter Tool om de remborg-/sluitring (6) in positie te monteren.
   • Wees heel voorzichtig om de schroefdraad niet te beschadigen - draai eerst tegen de klok in om het begin van de schroefdraad te vinden en draai daarna met de klok mee totdat je weerstand voelt.
   • Zet vast met 55-65 Nm.
5. Monteer de 17mm linker moer (3). Zet vast met 30-35 Nm.
6. Reinig eventuele lijmresten van de naafhuls.
7. Rond af door de rollerbrake-rotor te monteren volgens de instructies van de fabrikant.

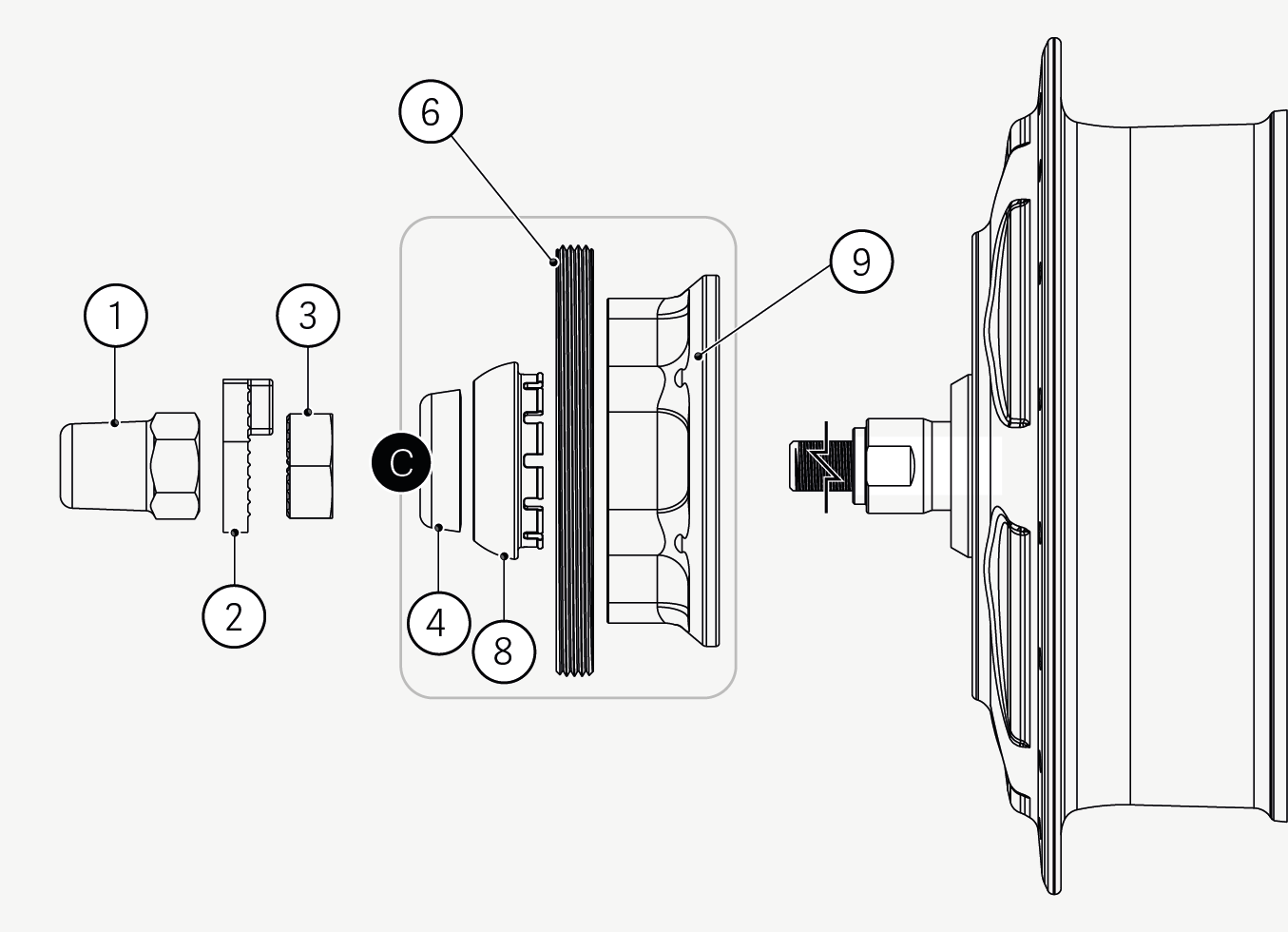

C - Schijfremadapter

Video

Gereedschap

• Elektrische momentsleutel
• Gehoorbescherming
• 17mm steeksleutel
• Bankschroef
• Reinigingsmiddel
• Momentsleutel met 17- en 19mm doppen
• Sterke schroefdraadborging (Loctite® 277TM of gelijkwaardig)
• Enviolo Brake Adapter Tool
• Schijfrem hardware-kit

Instructies

Demontage

1. Klem het wiel in een bankschroef.
2. Verwijder de linker asmoer (1).
3. Verwijder de linker anti-verdraaiingsring (2).
4. Verwijder de linker moer (3)
5. Verwijder de komvormige ring (4).
6. Zet het wiel vast en gebruik de elektrische momentsleutel met de enviolo Brake Adapter Tool om de remborg-/sluitring (6) te verwijderen.
   • Het wordt aanbevolen een elektrische momentsleutel te gebruiken om de remadapters te verwijderen, omdat de sluitringen met een sterke lijm zijn vastgezet.
   • Doe dit terwijl je gehoorbescherming draagt.
7. Verwijder de stofkap (8).
8. Verwijder de schijfremadapter (9) van de naaf.
9. Inspecteer en reinig de binnenkant van de naafhuls.

Montage

1. Klem het wiel in een bankschroef
2. Monteer de schijfremadapter (9).
3. Breng een lijn sterke schroefdraadborging (gelijkwaardig aan Loctite® 277TM) aan rondom één schroefdraadgang van de remborg-/sluitring (6).
4. Gebruik de enviolo Brake Adapter Tool om de remborg-/sluitring (6) in positie te monteren.
   • Wees heel voorzichtig om de schroefdraad niet te beschadigen - draai eerst tegen de klok in om het begin van de schroefdraad te vinden en draai daarna met de klok mee totdat je weerstand voelt.
   • Zet vast met 55-65 Nm.
5. Monteer de stofkap (8).
6. Monteer de komvormige ring (4)
7. Monteer de 17mm linker moer (3). Zet vast met 30-35 Nm.
8. Reinig eventuele lijmresten van de naafhuls.
9. Rond af door de 6-bouts schijfremrotor te monteren volgens de instructies van de fabrikant.

Klaar

Als je de stappen (voor één van de opties) hierboven succesvol hebt gevolgd, dan zou de remadapter vervangen moeten zijn.

Als je verdere hulp nodig hebt, neem dan contact op met Enviolo Support.
