In dit artikel wordt beschreven hoe je op de juiste manier een wiel kunt bouwen met alle enviolo-naven.
Toepasbaar op oudere modellen
Deze handleiding is compatibel met oudere 135 mm massieve as-naven (Commercial/CO, Sportive/SP, Cargo/CA, N360, N380, N380SE) en 148 mm modulaire asnaven (Sportive/SP en Cargo/CA).
Voordat je een wiel gaat bouwen
Onze naven kunnen worden gebruikt in wielen van 20" tot 29". Wij bieden zowel 32- als 36-gaats varianten aan. Zorg er bij het selecteren van spaken en velgen voor dat u duurzame spaken en velgen kiest die geschikt zijn voor gebruik met een interne versnellingsnaaf of achterwielmotor.
Houd er rekening mee dat de anti-schakel houder zorgt voor de juiste wielafstand en dat deze tijdens het spaken en wielopbouw op de naaf moet blijven. We raden aan deze tijdens het spaken te bewaren.

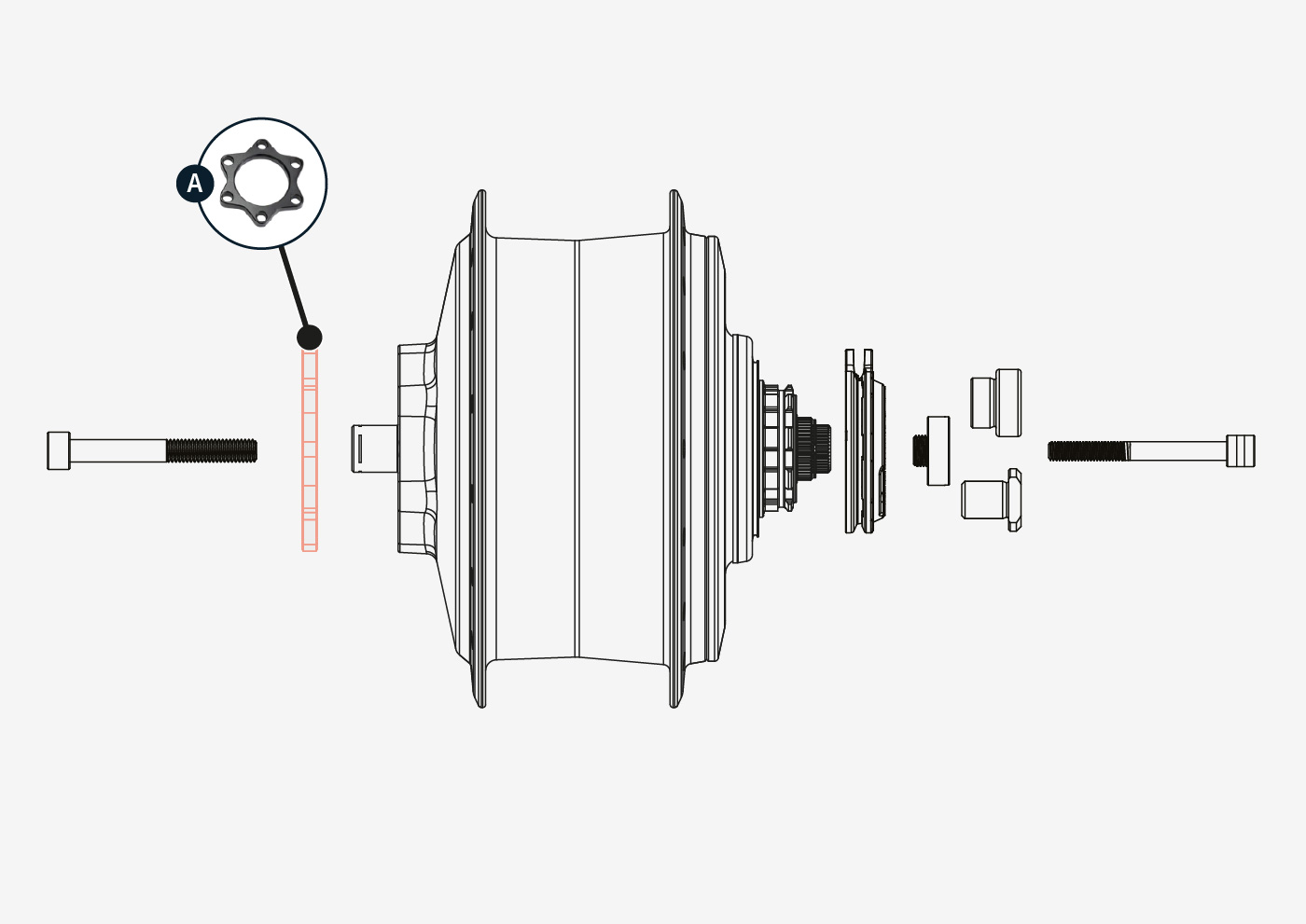

Om een symmetrische wielmontage te krijgen op de 148 mm versie, plaats de spacer tussen de naaf en de bout aan de niet-aandrijfzijde (A).
Aanbevolen vlecht patroon
Voor het vlechten raden we aan om:
- Voor 26" en 700c wielen adviseren we over 2 te vlechten.
- Kruis alleen over 3 als de velg het mogelijk maakt dat de nippels in lijn liggen met de spaken.
- Voor wielen van 24" of kleiner adviseren we over 1 te vlechten.
We raden af om:
- kruisen over 3 wordt niet aanbevolen, omdat de grootte van de naaf, de hoek tussen spaak en flens ongunstig maakt.
- Radiaal spaken raden we af.
Aanbevolen spaakdiameter
Alle naven behalve de Extreme
Voor bijna alle enviolo-naven (135 mm, 142 mm, 148 mm), inclusief City-, Trekking-, Heavy Duty- en oudere modellen, moet de spaak-diameter zijn:
- Maximaal - 13G (2.34mm).
- Minimaal - 14G (2.00mm).
Alleen bij de Extreme
Alleen voor de Extreme-naaf (135 mm, 148 mm) moet de spaakdiameter zijn:
- Maximaal - 12G (2.6mm).
- Minimaal - 13G (2.34mm).
Hoe de spaaklengte te berekenen
U kunt elke online spaakcalculator gebruiken, zoals die van Sapim.
Hieronder vindt u de tabel met alle benodigde Enviolo-metingen.
| K | Ka | Kb | Spoke hole ⌀ D |
Spoke hole pitch ⌀ D1 |
Spoke hole pitch ⌀ D1 |
||
| CVP hub |
OLD mm |
Non-Gear side mm |
Gear Side mm |
mm |
Non-Gear Side mm |
Gear Side mm |
Spoke Count Opts |
| UR v2 & v3 135mm SA | 135 | 42.86 | 42.8 | 2.5 | 114 | 114 | 32 / 36 |
| UR v2 & v3 148mm MA | 148 | 42.86 | 42.8 | 2.5 | 114 | 114 | 32 / 36 |
| CT v2 135mm SA | 136 | 40.2 | 43.82 | 2.5 | 125 | 125 | 32 / 36 |
| CT v2 148mm MA | 148 | 40.2 | 43.82 | 2.5 | 125 | 125 | 32 / 36 |
| CT v3 135mm SA | 136 | 40.2 | 43.82 | 2.5 | 125 | 125 | 32 / 36 |
| CT v3 148mm MA | 148 | 40.2 | 43.82 | 2.5 | 125 | 125 | 32 / 36 |
| TR v2 & v3 135mm SA | 136 | 40.2 | 43.82 | 2.5 | 125 | 125 | 32 / 36 |
| TR v2 & v3 148mm MA | 148 | 40.2 | 43.82 | 2.5 | 125 | 125 | 32 / 36 |
| HD v1 135mm SA | 135 | 37.73 | 43.65 | 2.5 | 125 | 125 | 32 / 36 |
| HD v1 148mm MA | 148 | 37.73 | 43.65 | 2.5 | 125 | 125 | 32 / 36 |
| EX v1 135mm SA | 135 | 37.73 | 43.65 | 2.5 | 125 | 125 | 32 / 36 |
| EX v1 148mm MA | 148 | 37.73 | 43.65 | 2.5 | 125 | 125 | 32 / 36 |
Vragen?
Voor meer informatie, contacteer support.
