Deze gids beschrijft de verschillende kabelbomen die beschikbaar zijn voor de AUTOMATiQ.

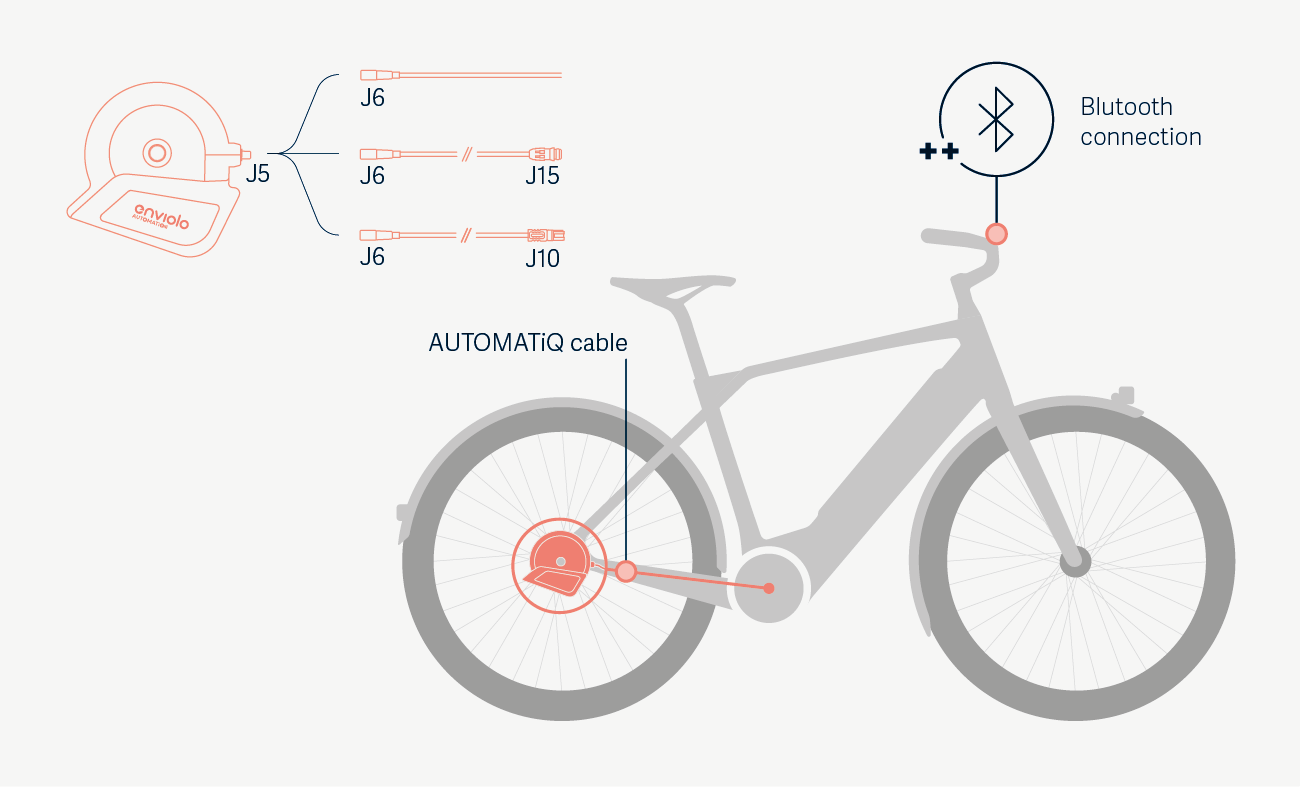

Verschillende opties kabelboom

We bieden 3 kabelvarianten aan:

• J6 - Kabel met open uiteinde, voor specifiek op maat gemaakte oplossingen
  • WIRE-AT3-DS1K-OE (1000 mm)
• J6 - J15 BOSCH BES2 (Gen2, Gen3 en Gen4)
  • WIRE-AT3-400-OE (400 mm)
  • WIRE-AT3-600-OE (600 mm)
• J6 - J10 BOSCH BES3
  • WIRE-AT-600-OE-12V (600 mm)
  • WIRE-AT-800-OE-12V (800 mm)

Weet dat sommige partners (bijvoorbeeld Serial 1, FIT en Specialized) hun eigen kabels aanbieden.

J6 Open AUTOMATiQ-kabel

Kabelspecificaties

WIRE-AT3-DS-OE

• eBike systeem compatibiliteit - Elk ebike systeem
• Kabellengte (met connector) - 1000 mm
• Kabeldiameter - 3.7 m
• J6 connector diameter - 9 mm

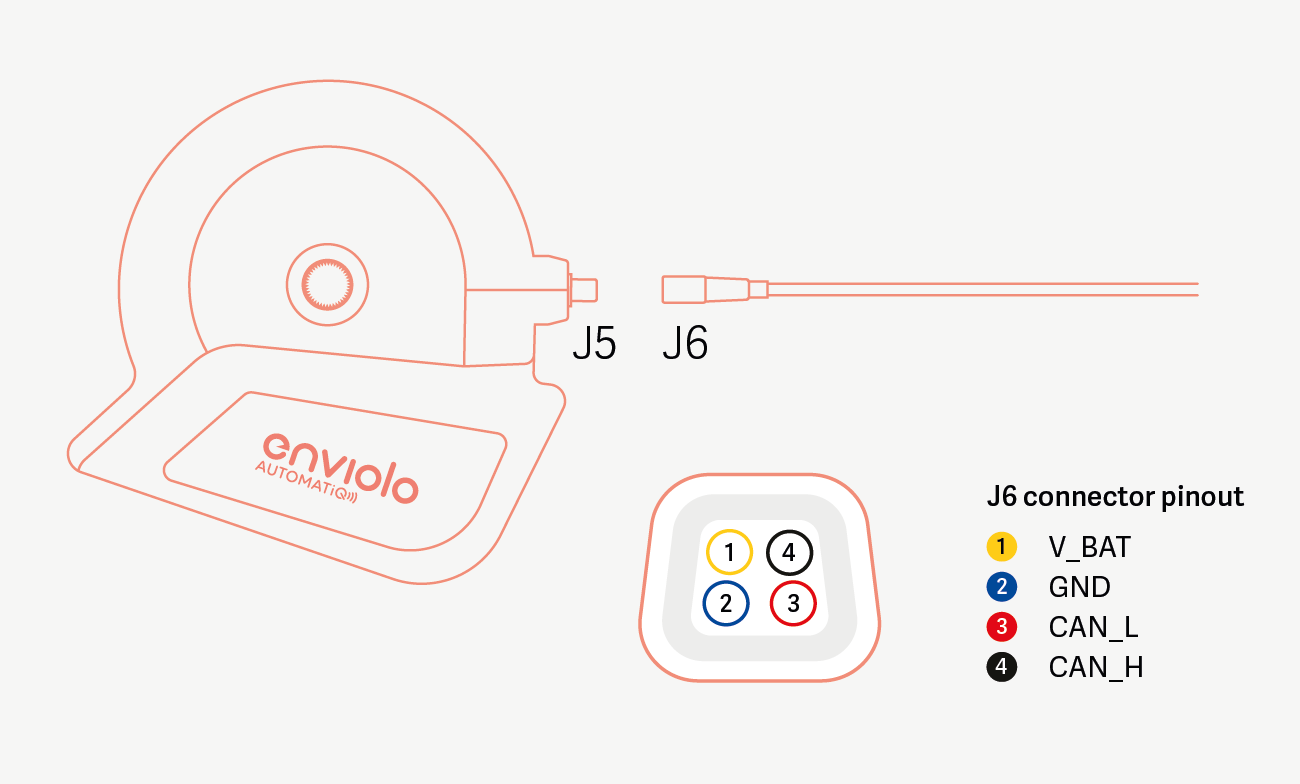

J6 connector pinout

• Geel - V_BAT
• Blauw - GND
• Rood - CAN_L
• Zwart - CAN_H

Voltage voor op maat gemaakte oplossingen

Als je werkt aan aangepaste oplossingen, moet je er rekening mee houden dat het ingangsvermogen voor de nieuwste AUTOMATiQ tussen 9,5 - 55 V moet liggen.

Garantie voor op maat gemaakte open kabels

Raadpleeg altijd eerst de plaatselijke garantieregelgeving (land, staat) voordat je aangepaste oplossingen gebruikt. Als je de AUTOMATiQ op de motor aansluit met een aangepaste kabel met open uiteinde, hebt u mogelijk goedkeuring nodig van de fabrikant van de motor om te voorkomen dat u de garantie op de motor verliest.

J6-J15 AUTOMATiQ kabel voor BOSCH BES2

Kabelspecificaties

WIRE-AT3-400-OE

• eBike systeem compatibiliteit - BOSCH BES2
• Kabellengte (met connector) - 400 mm
• Kabeldiameter - 3.7 m
• J6 connector diameter - 9 mm
• J15 connector diameter - 12 mm

WIRE-AT3-600-OE

• eBike system compatibiliteit - BOSCH BES2
• Kabellengte (met connector) - 600 mm
• Kabeldiameter - 3.7 m
• J6 connector diameter - 9 mm
• J15 connector diameter - 12 mm

J6 connector pinout

• Geel - V_BAT
• Blauw - GND
• Rood - CAN_L
• Zwart - CAN_H

J6-J10 AUTOMATiQ kabel voor BOSCH BES3

Kabelspecificaties

WIRE-AT3-600-OE-12V

• eBike systeem compatibiliteit - BOSCH BES3
• Kabellengte (met connector) - 600 mm
• Kabeldiameter - 3.7 m
• J6 connector diameter - 9 mm
• J15 connector diameter - 12 mm

WIRE-AT3-800-OE-12V

• eBike systeemcompatibiliteit - BOSCH BES3
• Kabellengte (met connector) - 800 mm
• Kabeldiameter - 3.7 m
• J6 connector diameter - 9 mm
• HPP (J10) connector diameter - 12 mm

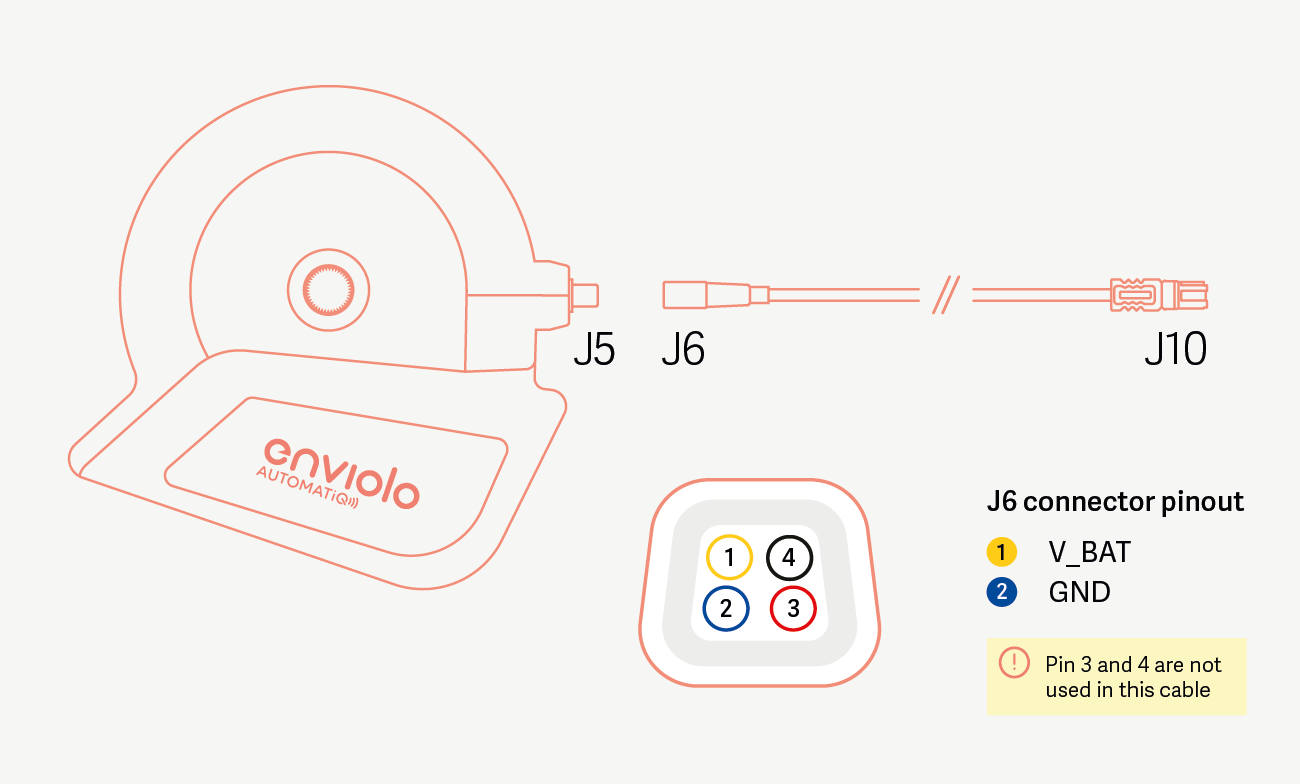

J6 connector pinout

• Geel - V_BAT
• Blauw - GND
