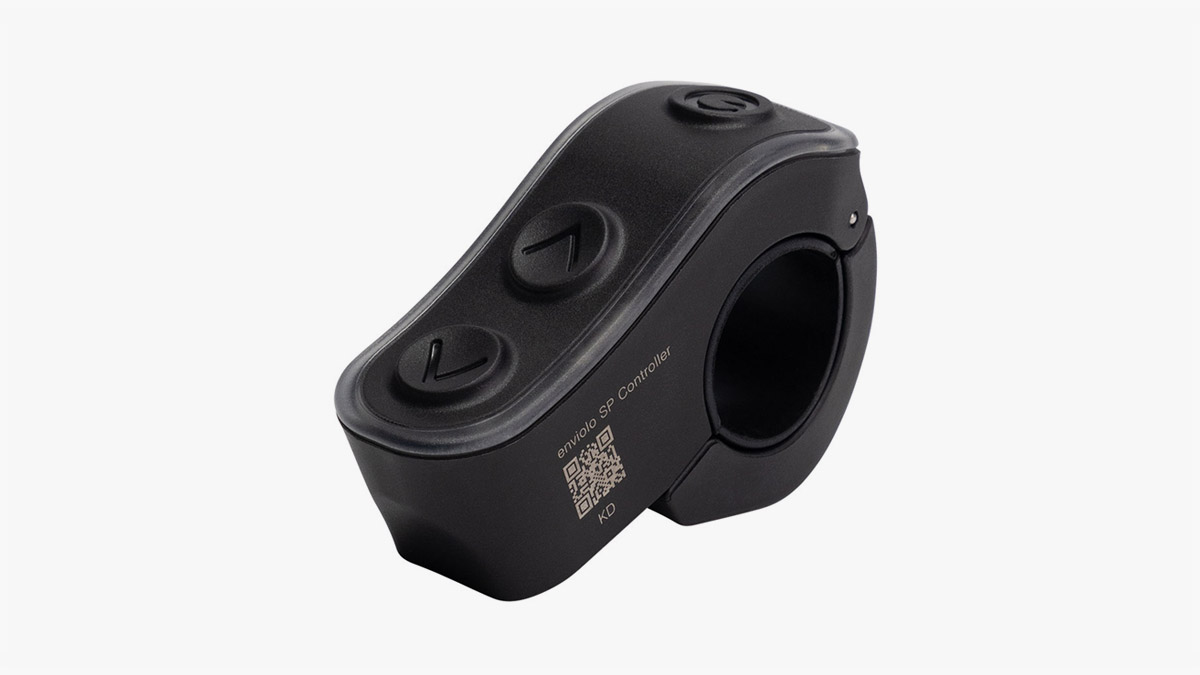

Bekijk hoe u de draadloze Enviolo CliQ Pro controller instelt en gebruikt.
Waarom een CLiQ-controller gebruiken
Met een controller kunt u de gewenste cadans aanpassen in de automatische modus (aanbevolen) of gesimuleerde versnellingen (1 tot 9) gebruiken in de handmatige modus.
Hoe te koppelen met de Automatic
Video
Koppelingsinstructies
- Zet uw aandrijfsysteem aan.
- Druk op de Automatic-interface de witte knop ongeveer 3 seconden in totdat deze blauw begint te knipperen, wat aangeeft dat de interface in koppelingsmodus staat.

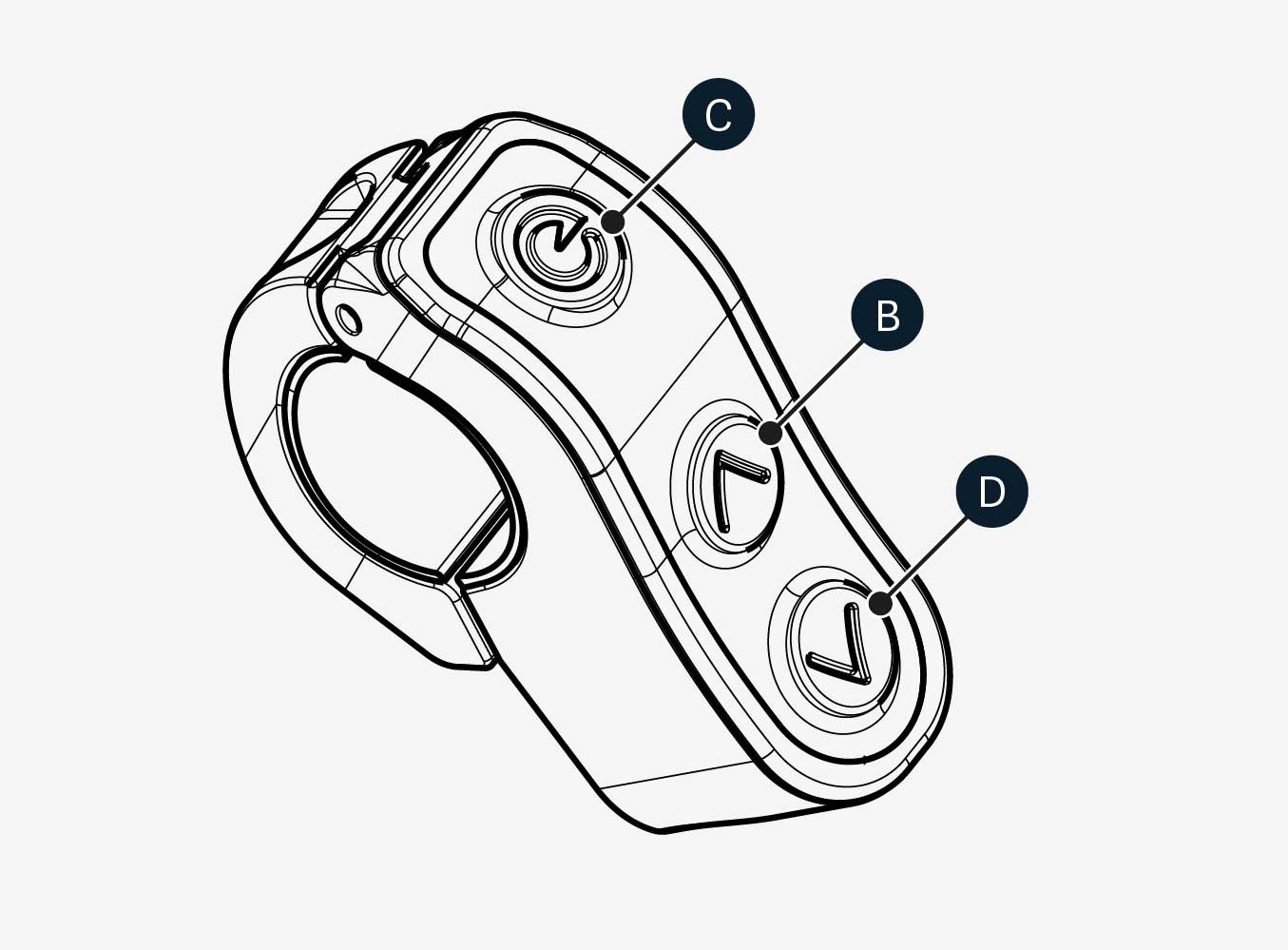

- Zet de controller aan en houd de aan/uit-knop (C) ingedrukt totdat een blauwe LED begint te knipperen, wat aangeeft dat de controller in koppelingsmodus staat.
- Als de controller niet aangaat en een batterij nodig heeft, gebruik dan een munt en plaats een CR1/3N.
- De CliQ Pro zou nu moeten koppelen met de Automatic-interface.
- Wanneer de LED van de controller uitgaat, is deze gekoppeld.
- U kunt de verbinding ook bevestigen als er een witte LED oplicht bij het indrukken van omhoog (B) of omlaag (D).
- Als de LED van de controller nog steeds knippert, is deze niet verbonden en zoekt hij nog naar een verbinding.
Functies
Bedieningsmodus
U kunt schakelen tussen AUTO en MANUEEL schakelen via de Enviolo-app.
- AUTO – de Enviolo Automatic past de cadans intelligent aan tijdens het rijden aan. Dit stelt de CliQ-controller, of geïntegreerd systeem (bijv. BOSCH), in om de gewenste cadans aan te passen.
- MANUEEL – de Enviolo Automatic-interface emuleert een 9-versnellingsnaaf. Dit stelt de CliQ-controller, of geïntegreerd systeem, in om de cadans handmatig te veranderen door 9 versnellingen te emuleren.
Download de Enviolo-app
- Android 8 of hoger - Download via Google Play Store
- iOS 13 of hoger - Download via Apple App Store
Voor meer informatie over het gebruik van de Enviolo-app, lees dit artikel.
De Enviolo Automatic werkt het beste in AUTO-modus
De Enviolo Automatic is een intelligent set-and-forget-systeem – stel eenvoudig uw gewenste cadans (traptempo) in, en de interface past zich automatisch aan de omstandigheden van de rijder aan. Wanneer u de Enviolo Automatic op AUTO zet, kunt u de CLiQ-controller gebruiken om de gewenste cadans aan te passen.
Knoppen en LED
| Knop | Actie | Functie | Verhogingen | Opmerking | LED |
|---|---|---|---|---|---|
| GEEN | GEEN | BLE-verbinding verloren, probeert opnieuw te verbinden | Blauw knipperen maximaal 60s | ||
| MODE(C) | Lang indrukken (>=3s) | BLE-controller koppelen aan AHI | Actief (bezig) | Blauw knipperen | |
| GEEN | BLE-controller gekoppeld aan AHI | Succesvol | Blauw licht voor 3s | ||
| OMHOOG(B) | Kort indrukken (<1s) | Schakel naar zwaardere versnelling (= RPM verlagen) | 1 RPM | Wit licht | |
| OMHOOG(B) | Lang indrukken (>=1 en <=2s) | Schakel naar zwaardere versnelling (= RPM verlagen) | 5 RPM | Wit licht | |
| OMLAAG(D) | Kort indrukken (<1s) | Schakel naar lichtere versnelling (= RPM verhogen) | 1 RPM | Wit licht | |
| OMLAAG(D) | Lang indrukken (>=1 en <=2s) | Schakel naar lichtere versnelling (= RPM verhogen) | 5 RPM | Wit licht | |
| MODE(C) | Kort indrukken | Activeer BLE-verbinding met AHI | Blauw licht voor 3s | ||
| MODE(C) + OMLAAG(D) | Gelijktijdig lang indrukken (>=3s) | Start kalibratie | Initiatie | Groen/rood knipperen | |
| GEEN | Kalibratie | Succesvol | Groen licht aan voor 3s. | ||
| GEEN | Kalibratie | Geen of mislukte kalibratie | Rood licht aan voor 3s. | ||
| ELKE | Batterijstatus laag | Batterij laag spanningsindicatie | Rood knipperen voor 3s. |
Kalibratie
Wanneer kalibreren
Update voor automatische kalibratie
De nieuwste Enviolo AutomatiQ-firmware bevat automatische kalibratie (vanaf versie R48 en V10). Dit is de beste manier om uw systeem geoptimaliseerd te houden. Voor het updaten van uw Enviolo Automatic (gen3 AutomatiQ), zie dit artikel.
Handmatige kalibratie van de Enviolo Automatic is alleen nodig bij het gebruik van oudere firmwareversies (R47 en V09, en ouder) en na een van de volgende situaties:
- Na de eerste montage van de e-bike.
- Wanneer de automatische naafinterface is verwijderd voor onderhoud.
- Wanneer het systeem niet goed werkt.
Stapsgewijze instructies
- Zet uw aandrijfsysteem aan en selecteer geen motorondersteuning.
- Druk op de controller op de aan/uit-knop (C) om deze uit de standby-modus te halen.
- Houd de omhoog (B) en omlaag (D) knoppen 3 seconden ingedrukt totdat de naaf begint te schakelen en een rood en groen licht op de controller knippert. Laat de knoppen los.
- Trap lichtjes door het volledige kalibratieproces (bij voorkeur op een standaard met het achterwiel van de grond), terwijl het systeem meerdere keren schakelt van volledige onderaandrijving naar volledige overaandrijving en het kalibratieproces voltooit. Dit proces duurt ongeveer 12 seconden.
- Wanneer de kalibratie succesvol is, brandt het controllerlicht continu groen gedurende 3 seconden.
- Als het niet succesvol is, brandt een rode LED continu gedurende 3 seconden. Probeer de kalibratie opnieuw.
