This guide helps identify and disassemble the old magnet rings. It covers the magnet rings for the Automatic, Automatic+, Harmony, and Harmony H|sync hub interface models. This is useful to know, for example, when retrofitting a bicycle to the latest AUTOMATiQ.

The legacy magnet rings

Oude magneetringen

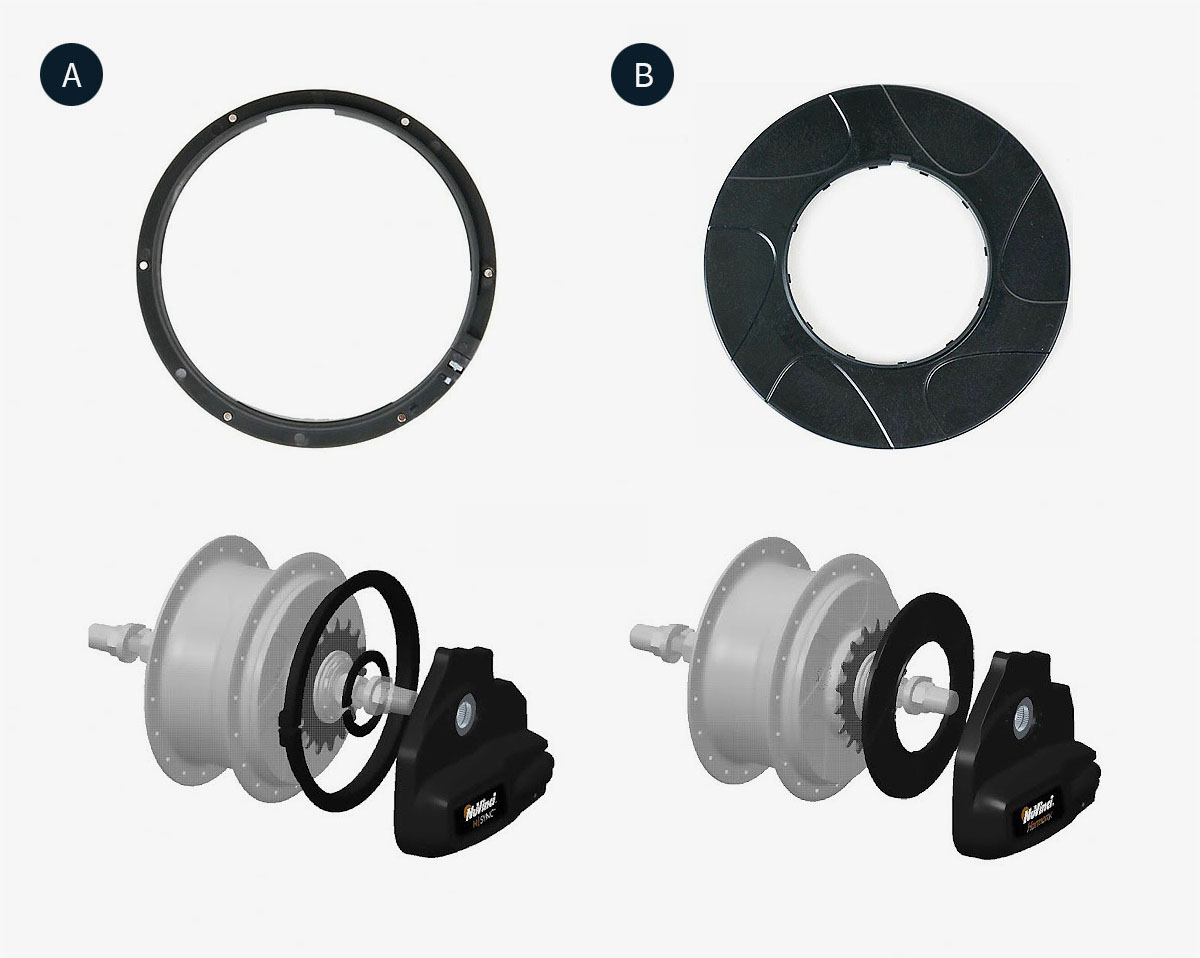

De oudere magneetringen zijn hieronder afgebeeld.

• A - Automatic, Automatic+ (deze hebben een witte sticker aan de binnenkant).
• B - Harmony, Harmony H|sync (lijkt alsof ze onderdeel zijn van de naafhuls).

Step-by-step instructions

Benodigdheden

• 2,5mm inbus
• Platte schroevendraaier (optioneel)

Instructies demontage

Verwijder de oude magneetring van het tandwiel

1. Verwijder de oude magneetring bij het tandwiel.

Verwijder de oude magneetring van de naafhuls

Voor de Automatic of Automatic+ ring:

1. Verwijder de oude magneetring met de 2,5mm inbus.

Voor de Harmony of Harmony H|sync ring/schijf:

1. Verwijder de oude magneetschijf.
   • Gebruik een platte schroevendraaier om de schijf omhoog te duwen.
   • Let op, het lijkt alsof deze magneetschijf onderdeel is van de naafhuls. Dit is niet geval.

Done

If you have any questions, contact support.
