In dieser Anleitung wird erklärt, wie man ein Hinterrad mit manuellem Naben-Interface und modularer Achsnabe in einen 148-mm-Fahrradrahmen einbaut.

Rückwärtskompatibilität

Diese Führung ist kompatibel mit den alten enviolo und NuVinci 148mm Modularachsennaben.

Seien Sie vorsichtig beim Zusammenbau

Eine unsachgemäße Montage kann zu Schäden an den Ausfallenden und der Nabe führen. Zu festes Anziehen kann Teile beschädigen. Zu geringes Anziehen kann dazu führen, dass die Achse in den Ausfallenden rutscht.

Video-Anleitung

Schritt-für-Schritt-Anleitung

Werkzeuge

• 15-mm-Schlüssel
• Drehmoment-Schlüssel
• 15mm langer Steckschlüssel
• 17 mm langer Steckschlüssel (nur für Extreme-Nabe)
• Inbusschlüssel 5mm
• Markierstift (weiß)
• Modularer Montagesatz

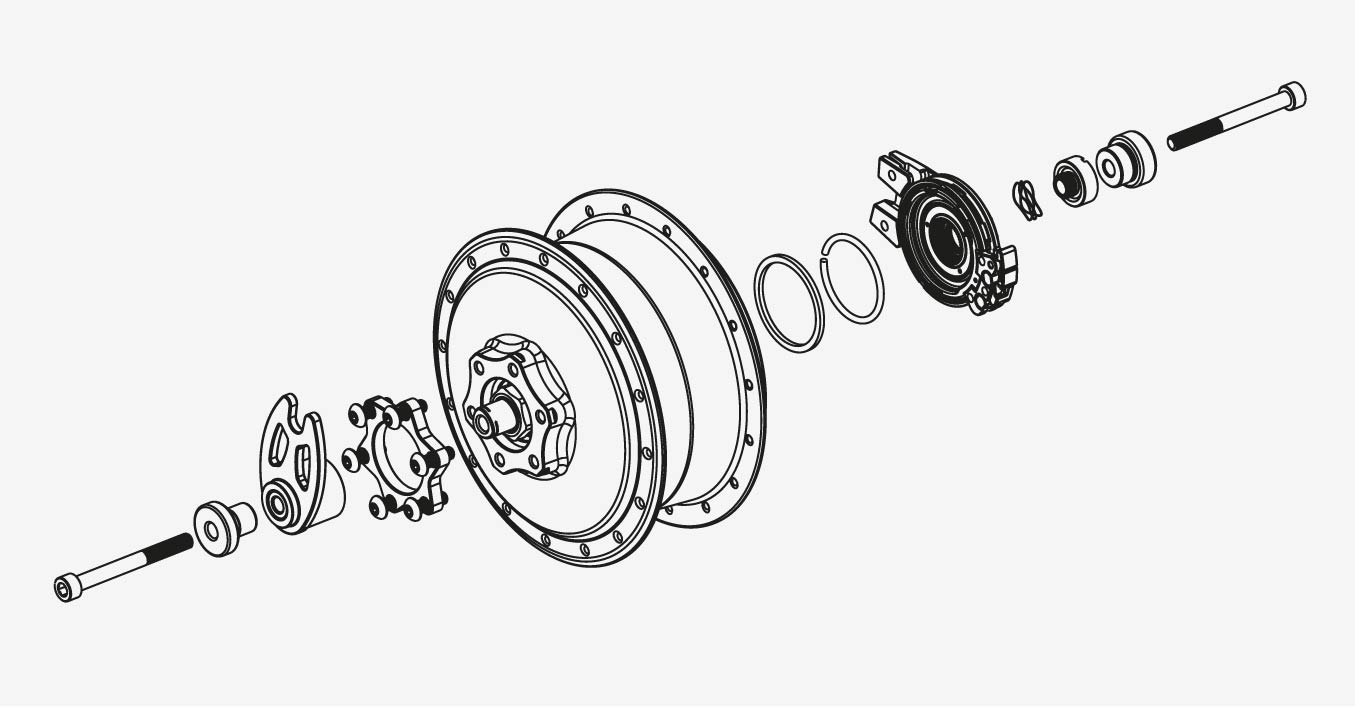

Montageanleitung

1. Setzen Sie das Hinterrad in den Hinterrahmen ein und achten Sie darauf, dass die Schaltzüge nicht behindert werden.
2. Legen Sie den zusätzlichen Scheibenbremsen-Distanzadapter über die Nabe, bevor Sie den Scheibenrotor einsetzen.
   • Für die 148-mm-Räder mit Nabe ist ein zusätzlicher Distanzadapter zwischen Nabe und Scheibenbremsrotor erforderlich, der im modularen Montagematerialsatz enthalten ist.
3. Setzen Sie den Scheibenbremsrotor auf das Distanzstück und ziehen Sie ihn mit den längeren Schrauben aus dem modularen Montagesatz fest.
   • Ziehen Sie die Rotorschrauben nach den Angaben des Bremsscheibenherstellers an.
   • Bei Felgen- und Rollenbremsen schließen Sie die Hinterradbremse gemäß den Anweisungen des Herstellers an.
4. Schieben Sie die Drehmomentstütze auf die Achse und sichern Sie sie mit einem Sprengring.
   • Richten Sie die Drehmomentstütze so aus, dass sie in die Nabe am Bremsadapter oder am Ausfallende gleiten kann.
5. Montieren Sie das Rad probeweise auf den Fahrradrahmen und bestimmen Sie die Position der Achsplatte (Drehmomentstütze) mit einem Markierstift:
   • Die Achsplatte muss richtig auf dem Fahrradrahmen sitzen.
   • Die manuelle Nabenschnittstelle muss korrekt sitzen und darf nicht mit dem Riemen oder dem Rahmen in Konflikt geraten.
   • Das Kabelgehäuse muss geradlinig auf die Schnittstelle der manuellen Nabe passen.
   • Wenn alles korrekt ausgerichtet ist, markieren Sie den Drehmomentadapter und die Achsplatte mit dem Markierstift.
6. Nehmen Sie das Rad heraus und montieren Sie die Achsplatte (Drehmomentstütze) auf den Drehmomentadapter:
   • Positionieren Sie die beiden Teile mit den Stiftmarkierungen so eng wie möglich aneinander.
   • Ziehen Sie alle Schrauben zunächst nicht zu fest an und ziehen Sie sie am Ende mit 2,5-3 Nm an.
   • Wenn Ihr rechtes Ausfallende ein Gewinde hat, montieren Sie den rechten Adapter.
7. Bauen Sie das Hinterrad in den Fahrradrahmen ein.
   • Denken Sie daran, dass die Achsplatte richtig sitzen muss und die Schnittstelle der Handnabe nicht mit dem Riemen oder dem Rahmen in Konflikt geraten darf.
8. Montieren Sie den linken und den rechten Adapter und die M6-Achsbolzen, einen auf jeder Seite.
   • Vergewissern Sie sich auf der rechten Seite, dass sich die Federscheibe zwischen der Nabenschnittstelle und dem Adapter befindet.
9. Sichern Sie die Achse und ziehen Sie die M6-Achsschrauben mit 10-15 Nm an.

Ihr Laufrad ist fertig montiert

Wenn Sie die obigen Schritte befolgt haben, ist Ihr Laufrad nun am Fahrrad montiert.

Als Nächstes möchten Sie vielleicht den Regler oder das Kabel montieren. Wenn Sie das bereits getan haben, ist Ihr Fahrrad einsatzbereit.
