Diese Anleitung hilft Ihnen bei der Montage der Magnetringe für Ritzel und enviolo-Nabe an Ihrem Fahrradlaufrad.
Ritzel- und Nabenmagnetringe
Die enviolo AUTOMATiQ-Systeme werden mit einem Ritzel-Magnetring (A) geliefert, der auf dem montierten Ritzel-Sprengring an der Nabe befestigt werden muss. Die zwölf Magnete auf dem Ritzelmagnetring geben dem AUTOMATiQ-System eine Trittfrequenz vor.
Zusätzlich benötigen die AUTOMATiQ-Systeme einen Nabenmagnetring (B), der über der Nabenschaltung befestigt werden muss und bündig mit der Abdeckung der Nabenschaltung abschließt. Sechs Magnete im Nabenmagnetring sorgen für die eBike-Geschwindigkeit des AUTOMATiQ-Systems.
Sie müssen beide montieren, damit das System funktioniert.
Video-Anleitung
Schritt-für-Schritt-Anleitung
Werkzeuge
- 2,5mm Inbusschlüssel
- Ritzel-Magnetring
- Nabenmagnetring, Unterschiede je nach Nabe:
- Alle Naben außer Urban
- Nur Urban
Montageanleitung
Montage des Ritzel-Magnetrings
- Montiere das Ritzel auf dem Freilaufkörper.
- Montiere die oder den Spacer (nicht nötig bei Gates).
- Montiere den Sicherungsring.
- Montieren Sie den Magnetring des Ritzels über den montierten Sprengring des Ritzels. (A).
- Stellen Sie sicher, dass die Magnete zum Ritzel zeigen.
- Vergewissern Sie sich, dass der "Zahn" am Magnetring des Kettenrads mit der Öffnung des Sicherungsrings des Kettenrads übereinstimmt..
Montage des Nabenmagnetrings
- Montieren Sie den Nabenmagnetring auf der rechten Seite der Nabe..
- Befestigen Sie den Magnetring mit der mitgelieferten Halterung (D).
- Die Schraube muss möglicherweise für die Erstmontage gelockert werden..
- Der Magnetring sollte dem Flansch mit dem größeren Durchmesser nach außen und der Schraube nach innen montiert werden.

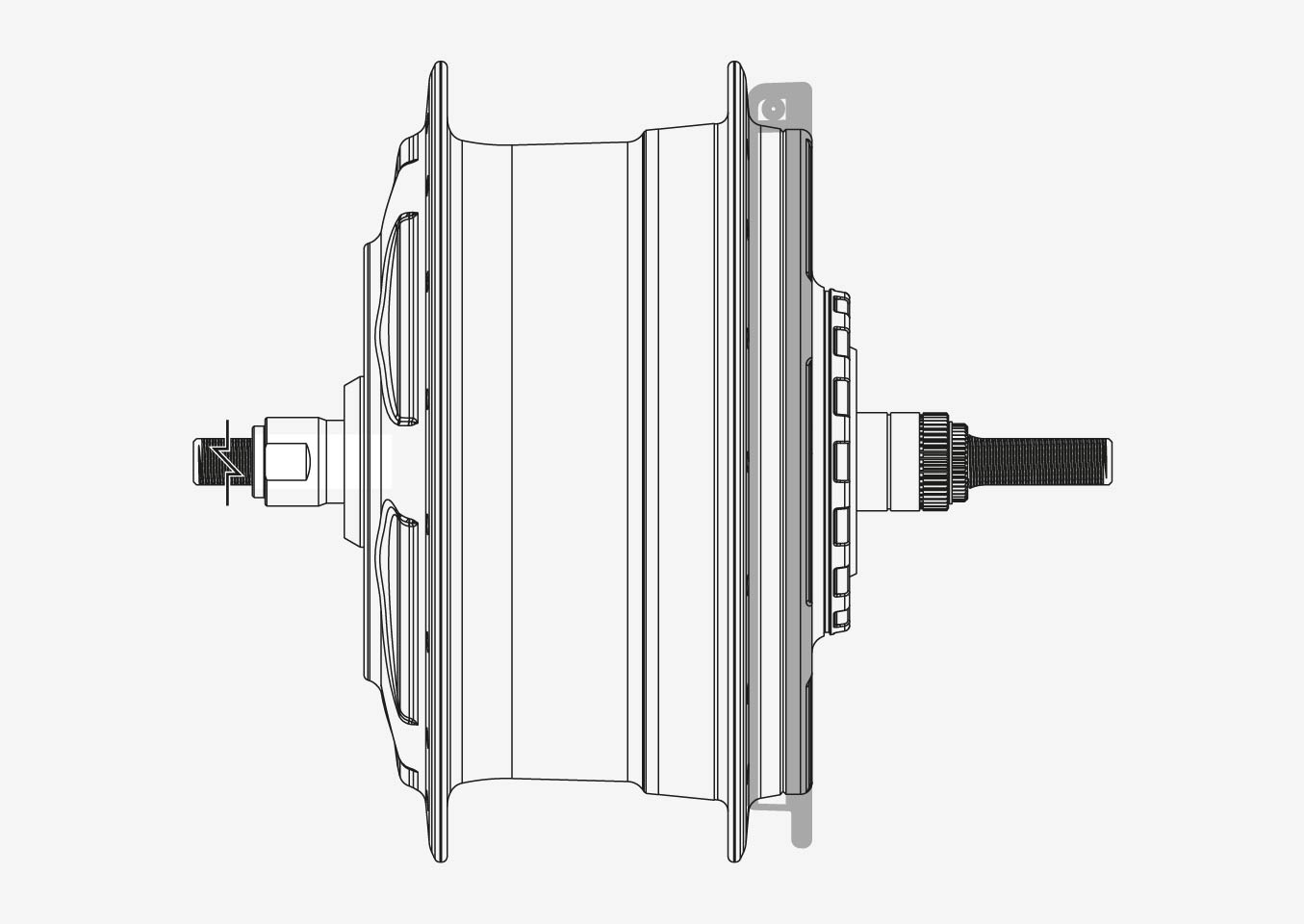

- Der Magnetring sollte nicht zu weit herausragen und mit der flachen Oberfläche der Nabe ausgerichtet sein (wie unten gezeigt)..
- Ziehen Sie die Befestigungsschraube mit 1,0 Nm (9 in-lbs) an.
- Achten Sie darauf, dass der Befestigungspunkt nicht auf einer der äußeren Speichen liegt.
Fahren Sie mit der nächsten Anleitung fort
Wenn Sie alle Schritte richtig befolgt haben, sind Ihre Magnetringe nun zusammengebaut. Als nächstes sollten Sie das Naben-Interface der AUTOMATiQ montieren:
