Dieser Artikel erklärt die Unterschiede zwischen den erhältlichen AUTOMATiQ Kabeln.

Kabel Optionen

Es gibt 3 verschiedene Kabelvarianten:

• J6 - Offenes Kabel, ohne festen Stecker für Selbstkonfigurierte Lösungen
  • WIRE-AT3-DS1K-OE (1000 mm)
• J6 - J15 BOSCH BES2 (Gen2, Gen3, and Gen4)
  • WIRE-AT3-400-OE (400 mm)
  • WIRE-AT3-600-OE (600 mm)
• J6 - J10 BOSCH BES3
  • WIRE-AT-600-OE-12V (600 mm)
  • WIRE-AT-800-OE-12V (800 mm)

Einige OEM Hersteller (z.B Serial 1, FIT, Specialized) bieten ihre eigenen Kabel an.

J6 Offenes AUTOMATiQ Kabel

Kabel Spezifikationen

WIRE-AT3-DS-OE

• eBike Kompatibilität -  Jedes ebike System
• Kabellänge (mit Stecker) - 1000 mm
• Kabel Durchmesser - 3.7 mm
• J6 Anschluss Durchmesser - 9 mm

J6 Pinbelegung

• Yellow - V_BAT
• Blue - GND
• Red - CAN_L
• Black - CAN_H

Spannung für maßgeschniederte Lösungen

Bei der Arbeit an kundenspezifischen Lösungen ist zu beachten, dass die Eingangsleistung der aktuellen AUTOMATiQ zwischen 9.5 - 55V beträgt.

Garantie bei Verwendung kundenspezifischer Kabel mit offenen Enden

Informieren Sie sich immer zuerst über die Garantiebestimmungen Ihres Landes, bevor Sie kundenspezifische Lösungen verwenden. Möglicherweise benötigen Sie die Genehmigung des Motorherstellers, um den Verlust der Motorgarantie zu vermeiden, wenn Sie den AUTOMATiQ über ein kundenspezifisches Kabel mit offenem Ende an den Motor anschließen.

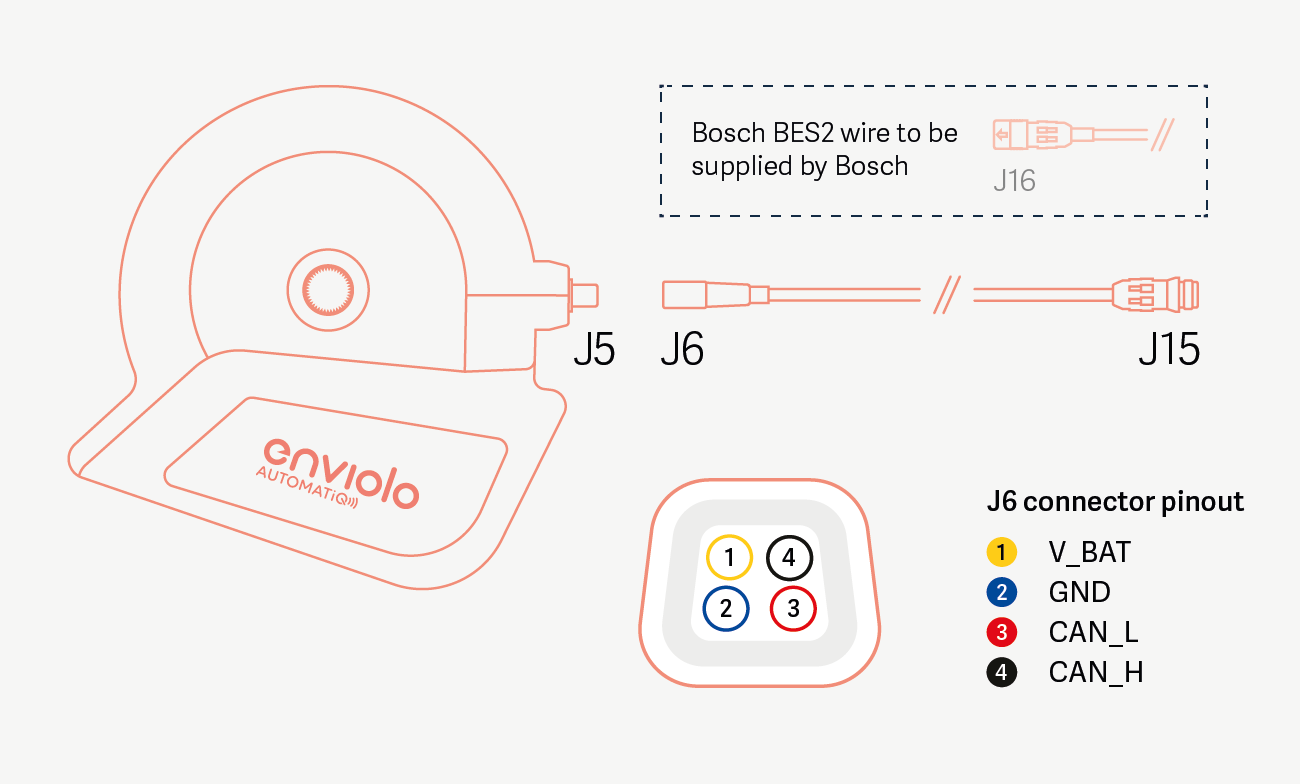

J6-J15 AUTOMATiQ Kabel für BOSCH BES2

Kabel Spezifikationen

WIRE-AT3-400-OE

• eBike System Kompatibilität - BOSCH BES2
• Cable length (with connector) - 400 mm
• Cable diameter - 3.7 m
• J6 connector diameter - 9 mm
• J15 connector diameter - 12 mm

WIRE-AT3-600-OE

• eBike system compatibility - BOSCH BES2
• Kabellänge (mit Stecker) - 600 mm
• Kabeldurchmesser - 3.7 mm
• J6 Anschlussdurchmesser - 9 mm
• J15 Anschlussdurchmesser - 12 mm

J6 Pinbelegung

• Yellow - V_BAT
• Blue - GND
• Red - CAN_L
• Black - CAN_H

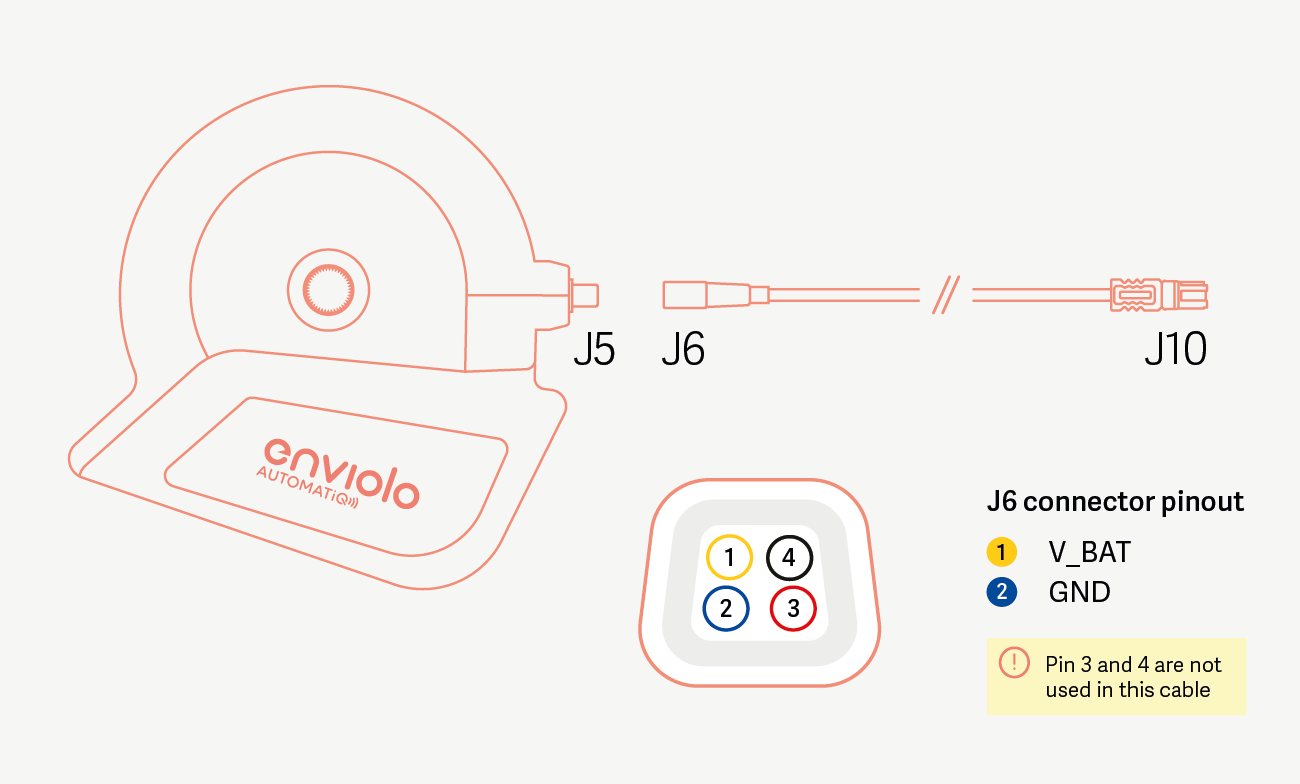

J6-J10 AUTOMATiQ Kabel für BOSCH BES3

Kabel Spezifikationen

WIRE-AT3-600-OE-12V

• eBike System Kompatibilität - BOSCH BES3
• Kabellänge (mit Stecker) - 600 mm
• Kabel Durchmesser - 3.7 mm
• J6 Anschluss Durchmesser - 9 mm
• HPP (J10) Anschluss Durchmesser - 12 mm

WIRE-AT3-800-OE-12V

• eBike System Kompatibilität - BOSCH BES3
• Kabellänge (mit Stecker) - 800 mm
• Kabel Durchmesser - 3.7 mm
• J6 Anschluss Durchmesser - 9 mm
• HPP (J10) Anschluss Durchmesser - 12 mm

J6 Pinbelegung

• Yellow - V_BAT
• Blue - GND
