Diese Anleitung erklärt, wie die Schnittstelle der Enviolo Automatic (AutomatiQ) Nabe an einem Rad mit einer 148mm modularen Achsnabe montiert wird und anschließend, wie das Hinterrad am Fahrradrahmen montiert wird.

Rückwärtskompatibilität

Diese Anleitung ist kompatibel mit älteren Enviolo und NuVinci 148mm modularen Achsnaben.

Erzwingen des Einbaus mit falschen Teilen führt zu Schäden

Stellen Sie sicher, dass Sie eine Schnittstelle mit der korrekten Verzahnungsmutter für Ihre Nabe haben – 40T oder 44T. Das Erzwingen des Einbaus kann die Verzahnungsmutter beider Teile beschädigen.

Verzahnungsmutter

Kompatibilität der Verzahnungsmutter

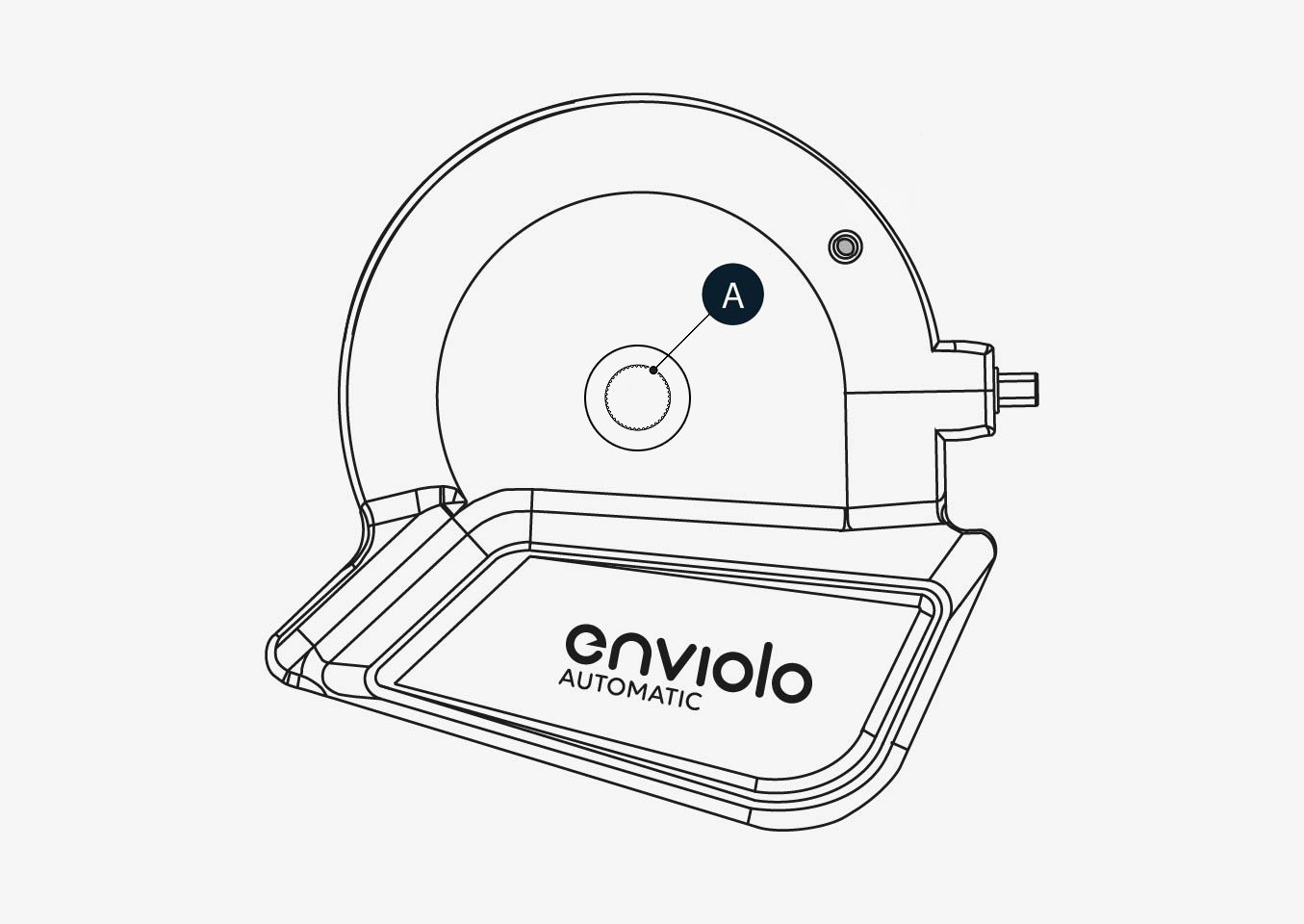

Es gibt 2 Varianten des Enviolo Automatic (AutomatiQ) Interfaces mit unterschiedlichen Verzahnungsmuttern (A) – 40T und 44T. Der Serienaufkleber unten identifiziert, ob es 40T oder 44T ist.

Ihre Kompatibilität mit Enviolo-Naben hängt vom Jahr der Nabe ab. Seit 2025 haben wir alle Naben mit 40T standardisiert, aber einige ältere Naben haben 44T-Verzahnungen:

2025

• Naben mit 40T – Alle Naben sind mit 40T standardisiert.
• Naben mit 44T – Eingestellt.

2024 und früher

• Naben mit 40T
  • 148 mm modulare Achse – Alle modularen Naben.
  • 135 mm Vollachse - Heavy Duty, Extreme, Extreme Gearbox, CA.
• Naben mit 44T
  • 135 mm Vollachse - Urban, City, Trekking, CO, SP, CA.

Schritt-für-Schritt-Anleitung

Video

Werkzeuge

• 17 mm Flachschlüssel
• Drehmomentschlüssel mit 17 mm Nuss
• 5 mm Sechskantschlüssel
• 3 mm Sechskantschlüssel

Montageanleitung

1. Verwenden Sie das nicht installierte Nabeninterface, um die gewünschte Ausrichtung zu bestimmen.
   • Die Ausrichtung sollte vorwärts, parallel zu den Kettenstreben mit dem Hauptanschluss von Enviolo Automatic (AutomatiQ) nach vorne zeigen (A).

2. Verschieben Sie das Enviolo Automatic (AutomatiQ) Interface entlang der Ausfallende, um bei verschiedenen Achsenpositionen Platz zu gewährleisten (B).

3. Entfernen Sie die Rutschsicherung, wenn eine auf der Nabe installiert ist.
   • Die Rutschsicherung ist normalerweise in neuen Naben installiert.

4. Stimmen Sie die Position des Interfaces mit der Position des Drehmomentarms auf der anderen (linken) Seite der Nabe überein.
   • Legen Sie den Drehmomentarm auf die Achse und orientieren Sie ihn in einem Winkel, damit er in die Nase des Bremsadapters oder der Ausfallende gleitet.
   • Hinweis: Der Drehmomentarm kann nur in drei Positionen montiert werden.
5. Fixieren Sie den Drehmomentarm mit einem 3 mm Sechskantschlüssel
6. Wenn der Montagewinkel ausgerichtet ist, setzen Sie das Enviolo Automatic Interface vollständig auf die Achse.
7. Schrauben Sie die rechte Mutter mit den Verzahnungen nach außen auf die Achse.
   • Ziehen Sie es auf 8-10 Nm an.

Nächster Schritt

Fahren Sie mit der Montage des 148mm Hinterrads am Fahrradrahmen fort: Wie man ein mit Automatic (AutomatiQ) ausgestattetes Hinterrad an einem 148mm modularen Achsrahmen montiert
