Sehen Sie, wie das Enviolo Automatic (AutomatiQ) Interface an einem 135mm Vollachse Hinterrad montiert wird.

Abwärtskompatibilität

Diese Anleitung ist kompatibel mit den älteren Enviolo und NuVinci 135mm Vollachse Naben.

Das Erzwingen des Einbaus mit falschen Teilen führt zu Schäden

Stellen Sie sicher, dass Sie ein Interface mit der korrekten Verzahnungsmutter für Ihre Nabe haben – 40T oder 44T. Das Erzwingen des Einbaus kann die Verzahnungsmutter der jeweiligen Teile beschädigen.

Verzahnungsmutter

Kompatibilität der Verzahnungsmutter

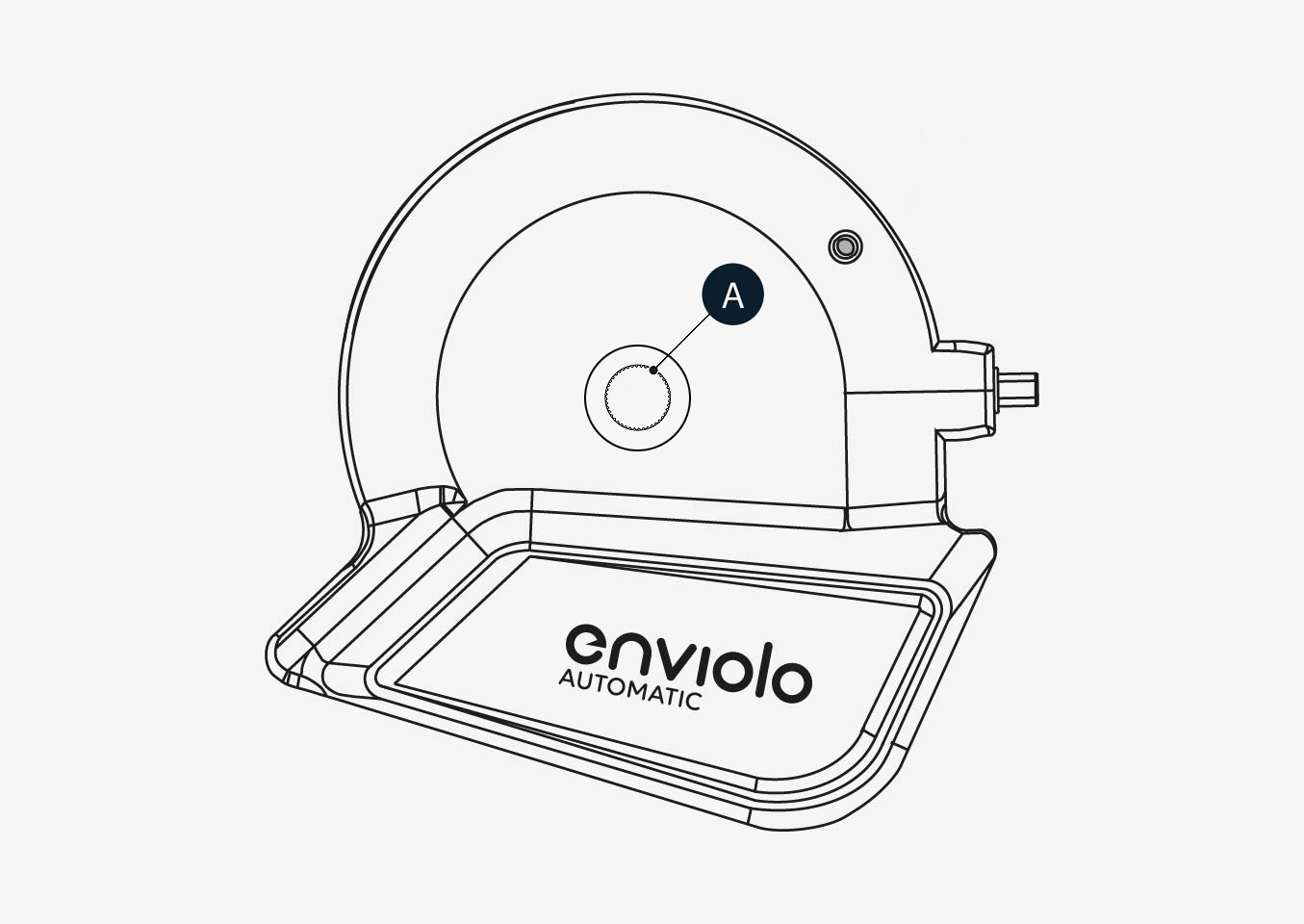

Es gibt 2 Varianten des Enviolo Automatic (AutomatiQ) Interfaces mit unterschiedlichen Verzahnungsmuttern (A) – 40T und 44T. Der Serienaufkleber unten zeigt, ob es sich um 40T oder 44T handelt.

Ihre Kompatibilität mit Enviolo-Naben hängt vom Jahr der Nabe ab. Seit 2025 haben wir alle Naben mit 40T standardisiert, aber einige ältere Naben haben 44T-Verzahnungen:

2025

• Naben mit 40T – Alle Naben sind mit 40T standardisiert.
• Naben mit 44T – Eingestellt.

2024 und früher

• Naben mit 40T
  • 148 mm modulare Achse – Alle modularen Naben.
  • 135 mm Vollachse - Heavy Duty, Extreme, Extreme Gearbox, CA.
• Naben mit 44T
  • 135 mm Vollachse - Urban, City, Trekking, CO, SP, CA.

Schritt-für-Schritt-Anleitung

Video

Werkzeuge

• Kratzer Stift oder Marker
• Drehmomentschlüssel mit 17 mm Nuss

Montageanleitung

1. Verwenden Sie vor der Installation das Interface, um die Ausrichtung am Rahmen zu bestimmen.
   • Die Ausrichtung sollte vorwärts, parallel zu den Kettenstreben mit dem Stecker nach vorne zeigen (A).
2. Verschieben Sie das Interface entlang der Ausfallende, um bei verschiedenen Achsenpositionen Platz zu gewährleisten (B).
3. Verwenden Sie einen Kratzer Stift oder einen Marker, um das Nabeninterface in der Mitte der Ausfallende zu markieren.

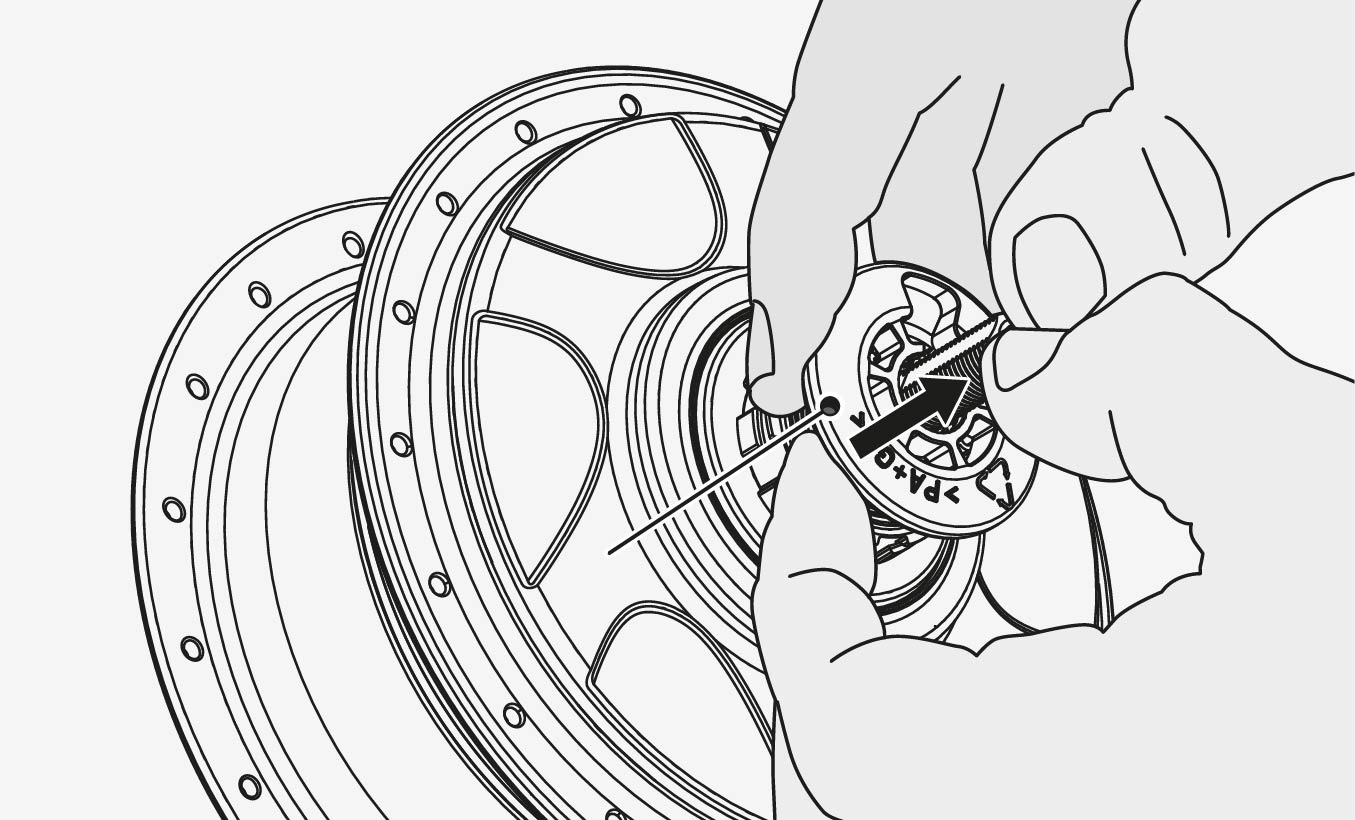

4. Entfernen Sie die Rutschsicherung, wenn eine auf der Nabe installiert ist.
   • Die Rutschsicherung ist normalerweise in neuen Naben installiert.

5. Hängen Sie das Enviolo Automatic Interface über die rechte Achse und richten Sie die Achsenflächen mit der markierten Position aus.
   • Eine Verdrehsicherungsscheibe kann über das Enviolo Automatic Interface installiert werden, um den Montagewinkel auszurichten.
6. Wenn der Montagewinkel ausgerichtet ist, setzen Sie das Enviolo Automatic Interface vollständig auf die Achse.
7. Schrauben Sie die rechte Mutter mit den Verzahnungen nach außen auf die Achse.
   • Ziehen Sie es auf 8-10 Nm an.

Nächster Schritt

Fahren Sie mit der Montage des 135mm Hinterrads am Fahrradrahmen fort: Wie man ein Hinterrad mit Enviolo Automatic an einem 135mm Vollachse Fahrradrahmen montiert
