Sehen Sie, wie das Hinterrad mit einem Enviolo Automatic (AutomatiQ) und einer 135 mm Vollachse-Nabe am Fahrradrahmen montiert wird.

Abwärtskompatibilität

Diese Anleitung ist kompatibel mit älteren Enviolo und NuVinci 135 mm Vollachse-Naben.

Vorsicht beim Montieren der Drehstopp-Unterlegscheiben

Unsachgemäße Installation der Drehstopp-Unterlegscheiben kann zu Schäden am Ausfallende und an der Nabe führen. Zu starkes Anziehen kann Teile beschädigen. Zu schwaches Anziehen kann dazu führen, dass die Achse in den Ausfallenden rutscht.

Schritt-für-schritt-Anleitung

Video

Werkzeuge

• 15-mm-Schraubenschlüssel
• Drehmomentschlüssel
• 15-mm-lange Steckdose
• 17-mm-lange Steckdose (nur für Extreme-Nabe)

Montageanleitung

1. Platzieren Sie das Hinterrad im Rahmen.
   • Stellen Sie sicher, dass Sie den Kabelbaum und den Hauptstecker nicht blockieren oder quetschen.

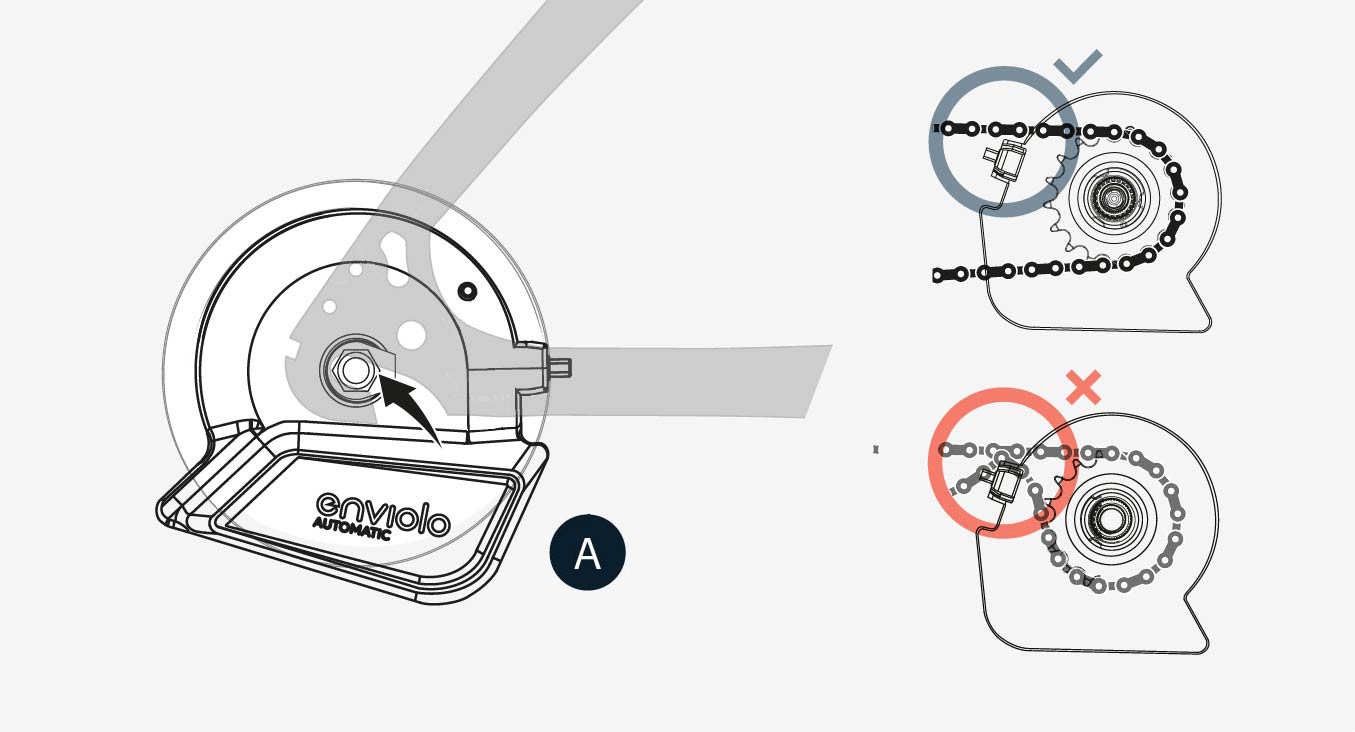

2. Orientieren Sie die Kette um die AUTOMATiQ-Nabenoberfläche und auf das Zahnrad.
   • In einigen Fällen ist es am einfachsten, die Kette vom vorderen Kettenblatt zu entfernen, um die Montage des Hinterrads zu erleichtern.
   • Lokalisieren Sie den Vorsprung des Hinterrad-Geschwindigkeitssensors auf der AUTOMATiQ-Nabenoberfläche.
   • Die Kette sollte beim Einbau des Rads nicht an diesem Sensor hängen bleiben.

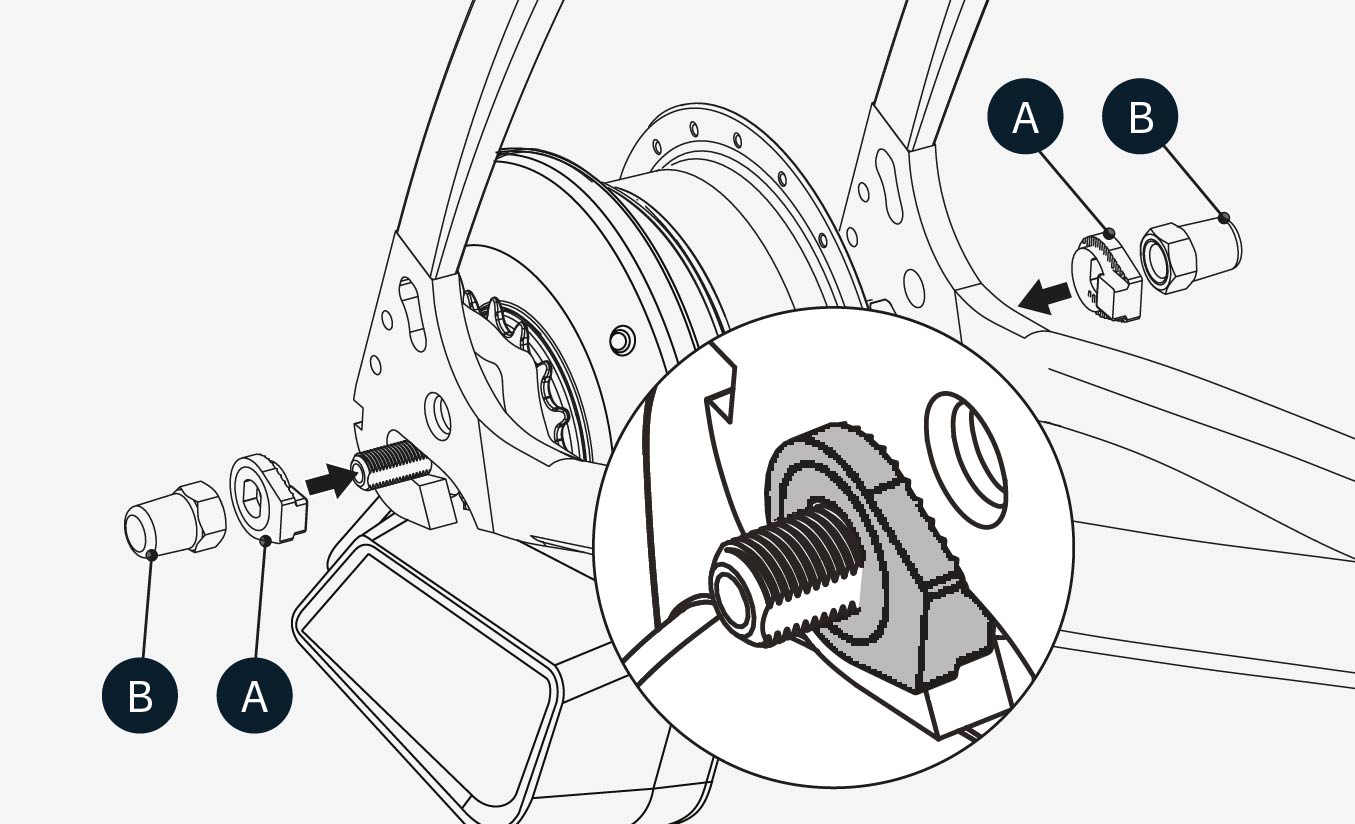

3. Schieben Sie jeweils eine Drehstopp-Unterlegscheibe (A) auf jedes Achsenende.
   • Die Serationen der Drehstopp-Unterlegscheibe müssen gegen das Ausfallende des Rahmens anliegen.
   • Der rechteckige Vorsprung muss in das Ausfallende des Rahmens eingreifen.
4. Montieren Sie die Achsmuttern (B) und ziehen Sie auf 30-40 Nm fest.

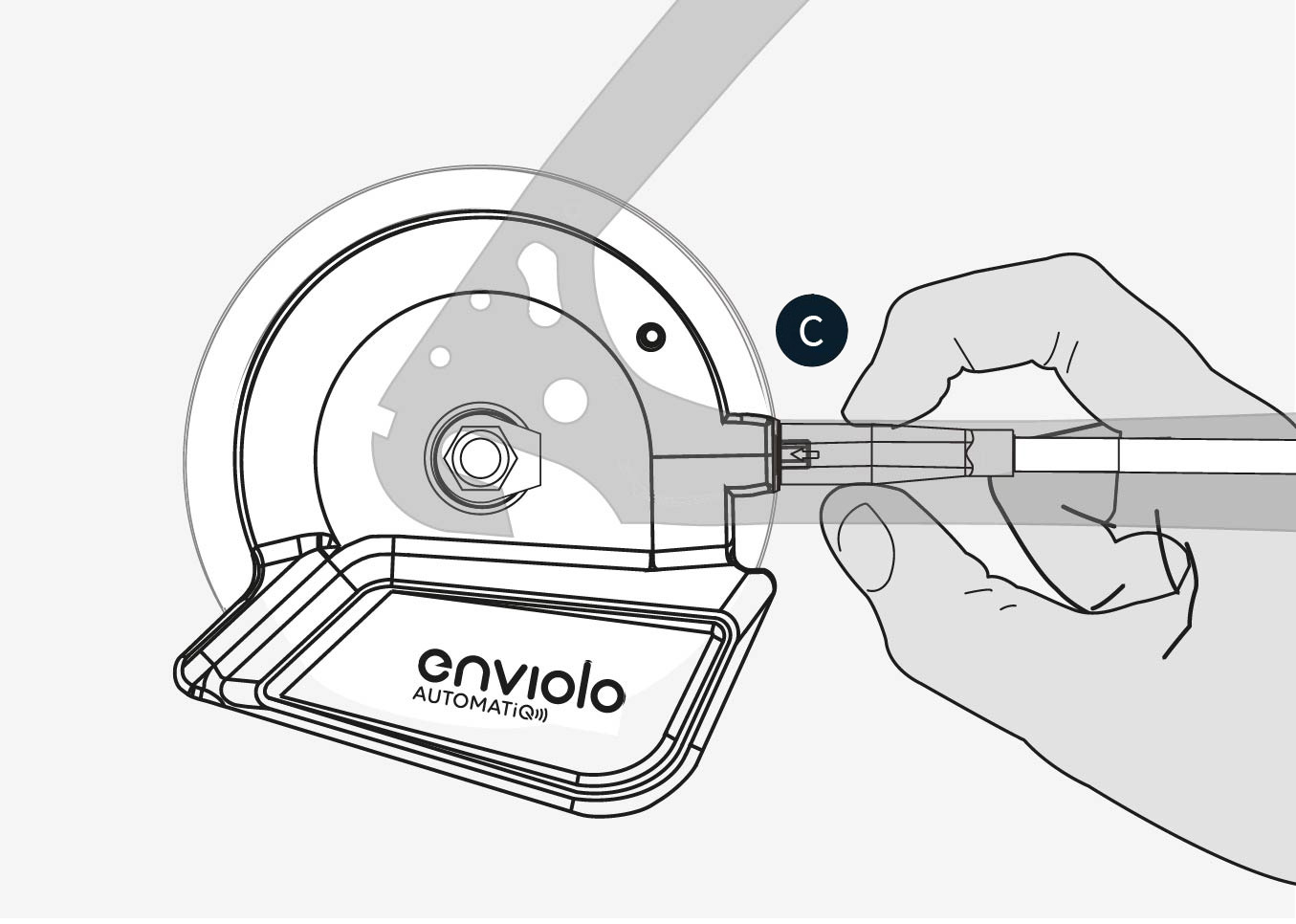

5. Montieren Sie abschließend das Stromkabel vorsichtig, indem Sie es in die AUTOMATiQ-Nabenoberfläche (C) einführen.

Nächste Schritte

Bis jetzt sollten Sie ein Enviolo Automatic am eBike montiert haben. Der nächste Schritt hängt davon ab:

Neue Schnittstelle – neue Konfiguration hochladen

Laden Sie eine neue Konfiguration hoch, wenn Sie:

• Ein neues Enviolo Automatic installiert haben;
• Ein Enviolo Automatic an einem anderen eBike-Modell wiederverwendet haben;
• Eine frische Konfigurationsinstallation wünschen.

Nächste Schritte:

1. Holen Sie sich einen Konfigurations-QR: Generieren Sie einen QR-Code zur Konfiguration des Enviolo Automatic (AutomatiQ)
2. Siehe Konfigurationsschritte: Wie man den Enviolo Automatic (AutomatiQ) mit der Enviolo App konfiguriert

Wiederverwendete Schnittstelle – direkt zur Kalibrierung

Springen Sie zur Kalibrierung, wenn Sie ein gebrauchtes Enviolo Automatic am gleichen eBike-Modell wie zuvor wieder installiert haben. Die Konfiguration sollte gleich sein. Die Schnittstelle muss jetzt nur noch kalibriert werden, um zu funktionieren.

Enviolo Automatic automatische Kalibrierung

Die automatische Kalibrierung ist die beste Methode, um das Enviolo Automatic zu kalibrieren – verfügbar seit Firmware-Version R48 und V10. Um Ihre Firmware zu aktualisieren, siehe: Wie man das Enviolo Automatic mit der neuesten Firmware-Version aktualisiert

Die automatische Kalibrierung hält das System optimiert

Wenn Ihr System auf dem neuesten Stand ist – neueste App und Firmware – kalibriert sich das Enviolo Automatic passiv während der Fahrt. Es ist die beste Methode, um Ihr System optimiert zu halten.

Enviolo Automatic manuelle Kalibrierung

Die manuelle Kalibrierung des Enviolo Automatic ist nur erforderlich, wenn ältere Firmware-Versionen (vor Firmware R48 und V10) verwendet werden und nach einer der folgenden:

• Nach der ersten Montage des E-Bikes.
• Wenn die automatische Nabenoberfläche aus Wartungsgründen entfernt wurde.
• Wenn das System nicht ordnungsgemäß funktioniert.

Manuelle Kalibrierungsleitfäden
