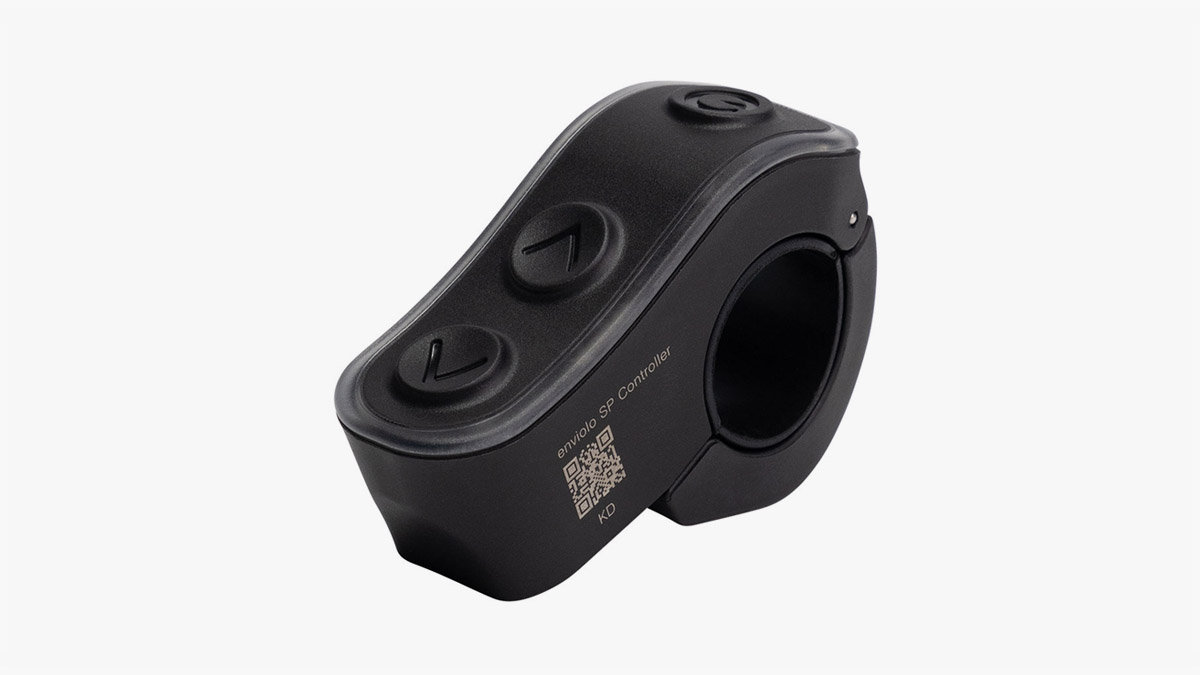

Découvrez comment configurer et utiliser le contrôleur sans fil Enviolo CliQ Pro.
Pourquoi utiliser un contrôleur CLiQ
Avec un contrôleur, vous pouvez ajuster la cadence préférée en mode automatique (recommandé) ou utiliser des vitesses simulées (de 1 à 9) en mode manuel.
Comment jumeler avec l’Automatic
Vidéo
Instructions de jumelage
- Allumez votre système d'entraînement.
- Sur l’interface Automatic, appuyez et maintenez le bouton blanc pendant environ 3 secondes jusqu’à ce qu’il clignote en bleu, indiquant que l’interface est en mode jumelage.
- Allumez le contrôleur, puis appuyez et maintenez le bouton d’alimentation (C) jusqu’à ce qu’une LED bleue commence à clignoter, indiquant que le contrôleur est en mode jumelage.
- Si le contrôleur ne s’allume pas et nécessite une pile, utilisez une pièce de monnaie pour insérer une CR1/3N.
- Le CliQ Pro devrait maintenant se jumeler avec l’interface Automatic.
- Lorsque la LED du contrôleur s’éteint, il est jumelé.
- Vous pouvez aussi confirmer la connexion si une LED blanche s’allume en appuyant sur haut (B) ou bas (D).
- Si la LED du contrôleur clignote toujours, cela signifie qu’il n’est pas connecté et cherche encore une connexion.
Fonctions
Mode de fonctionnement
Vous pouvez passer du mode AUTO au mode MANUEL via l’application Enviolo.
- AUTO – l’Enviolo Automatic ajuste intelligemment la cadence en fonction de la sortie. Cela configure le contrôleur CliQ, ou le système intégré (ex. BOSCH), pour ajuster la cadence préférée.
- MANUEL – l’interface Enviolo Automatic émule un moyeu à 9 vitesses. Cela configure le contrôleur CliQ, ou le système intégré, pour changer la cadence manuellement en émulant 9 vitesses.
Téléchargez l’application Enviolo
- Android 8 ou supérieur - Télécharger depuis Google Play Store
- iOS 13 ou supérieur - Télécharger depuis Apple App Store
Pour en savoir plus sur l’utilisation de l’application Enviolo, lisez cet article.
L’Enviolo Automatic fonctionne mieux en mode AUTO
L’Enviolo Automatic est un système intelligent à régler et oublier – il suffit de définir votre cadence préférée (rythme de pédalage), et l’interface s’adapte automatiquement aux conditions du cycliste. Lorsque vous réglez l’Enviolo Automatic en mode AUTO, vous pouvez utiliser le contrôleur CLiQ pour ajuster la cadence préférée.

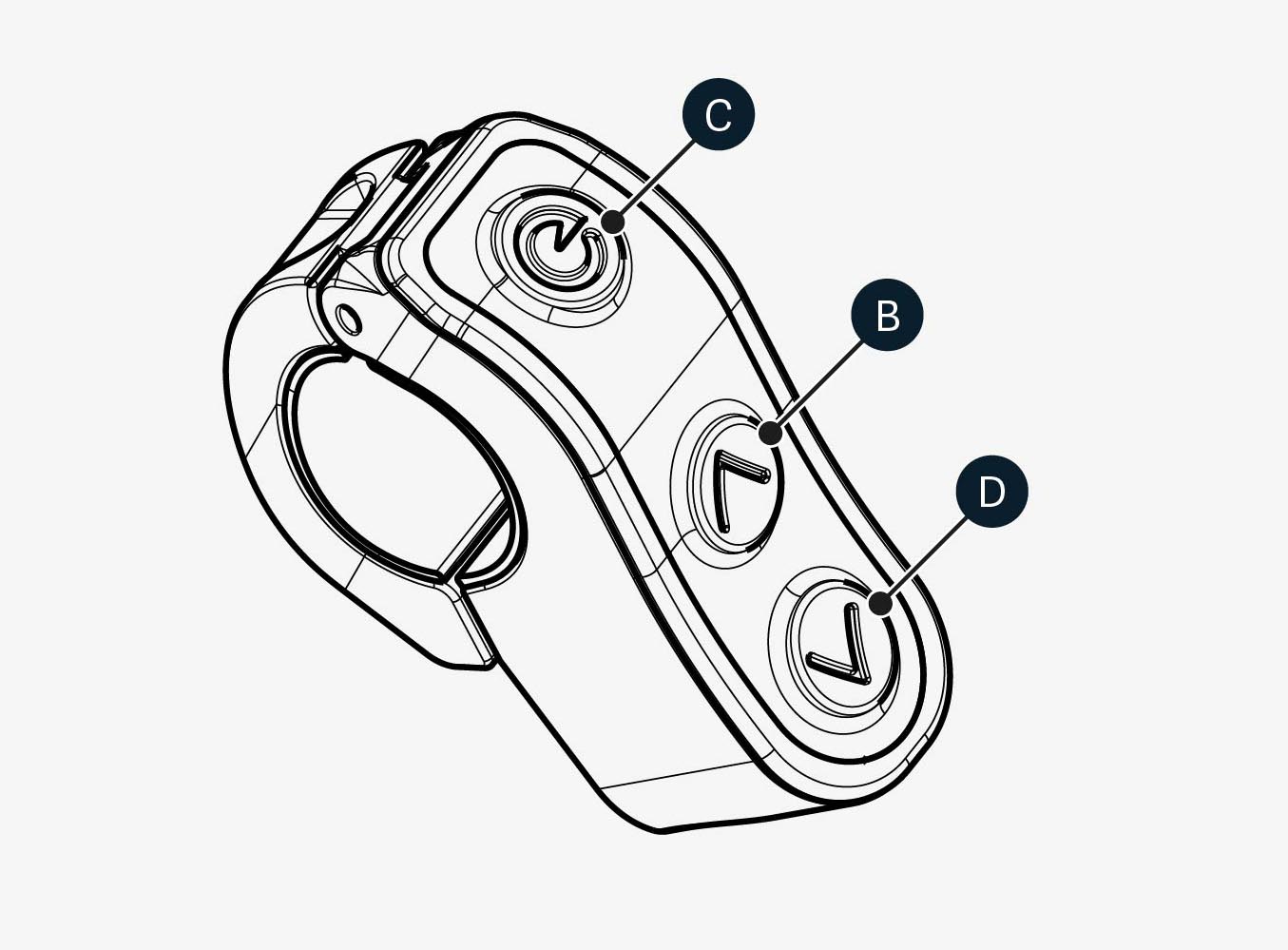

Boutons et LED
| Bouton | Action | Fonction | Incréments | Commentaire | LED |
|---|---|---|---|---|---|
| AUCUN | AUCUN | Connexion BLE perdue, tentative de reconnexion | Clignotement bleu pendant max. 60s | ||
| MODE(C) | Appui long (>=3s) | Jumelage BLE du contrôleur à l’AHI | Actif (en cours) | Clignotement bleu | |
| AUCUN | Jumelage BLE du contrôleur à l’AHI | Réussi | Lumière bleue pendant 3s | ||
| HAUT(B) | Appui court (<1s) | Passer à une vitesse plus dure (= diminution des RPM) | 1 RPM | Lumière blanche | |
| HAUT(B) | Appui long (>=1 et <=2s) | Passer à une vitesse plus dure (= diminution des RPM) | 5 RPM | Lumière blanche | |
| BAS(D) | Appui court (<1s) | Passer à une vitesse plus facile (= augmentation des RPM) | 1 RPM | Lumière blanche | |
| BAS(D) | Appui long (>=1 et <=2s) | Passer à une vitesse plus facile (= augmentation des RPM) | 5 RPM | Lumière blanche | |
| MODE(C) | Appui court | Activer la connexion BLE à l’AHI | Lumière bleue pendant 3s | ||
| MODE(C) + BAS(D) | Appui long simultané (>=3s) | Démarrer la calibration | Initiation | Clignotement vert/rouge | |
| AUCUN | Calibration | Réussie | Lumière verte allumée pendant 3s. | ||
| AUCUN | Calibration | Calibration non réalisée ou échouée | Lumière rouge allumée pendant 3s. | ||
| TOUT | Statut batterie faible | Indication de tension batterie faible | Clignotement rouge pendant 3s. |
Calibration
Quand calibrer
Mise à jour pour la calibration automatique
Le dernier firmware Enviolo AutomatiQ inclut la calibration automatique (depuis la version R48 et V10). C’est la meilleure façon de garder votre système optimisé. Pour mettre à jour votre Enviolo Automatic (gen3 AutomatiQ), consultez cet article.
La calibration manuelle de l’Enviolo Automatic est uniquement requise lorsque vous utilisez des versions de firmware plus anciennes (R47 et V09, et antérieures) et après l’une des situations suivantes :
- Après le montage initial du vélo électrique.
- Lorsque l’interface du moyeu automatique a été retirée pour des raisons de maintenance.
- Lorsque le système ne fonctionne pas correctement.
Instructions étape par étape
- Allumez votre système d’entraînement et sélectionnez aucune assistance moteur.
- Sur le contrôleur, appuyez sur le bouton d’alimentation (C) pour le sortir du mode veille.
- Appuyez et maintenez les boutons haut (B) et bas (D) pendant 3 secondes jusqu’à ce que le moyeu commence à changer de vitesse et qu’une lumière rouge et verte clignote sur le contrôleur. Relâchez les boutons.
- Pédalez légèrement le vélo électrique pendant tout le processus de calibration (de préférence sur un support avec la roue arrière décollée du sol), pendant que le système passe plusieurs fois de la sous-multiplication complète à la surmultiplication complète et termine la calibration. Ce processus peut durer environ 12 secondes.
- Une fois la calibration réussie, le contrôleur s’allume en vert continu pendant 3 secondes.
- Si elle échoue, une LED rouge s’allume en continu pendant 3 secondes. Veuillez réessayer la calibration.
