Bekijk hoe u de CliQ Plus-controller correct monteert en koppelt.
Stapsgewijze instructies
We raden aan om aan de rechterkant van het stuur te monteren
De CliQ Plus-controller kan aan beide zijden van het stuur worden gemonteerd. Over het algemeen raden we aan om aan de rechterkant te monteren.
1 - Monteer de controller
Gereedschap
- 2,5 mm inbussleutel
Montage-instructies
- Monteer de rechter remhendel en grip volgens de instructies van de fabrikant.
- Schuif de controllerbeugel over het stuur.
- Gebruik de adapterring indien van toepassing.
- Positioneer de controller zodanig dat de knoppen iets onder het stuur zitten en comfortabel zijn voor duimbediening.
- Draai de klem van de controller vast op 1,5 - 2 Nm met een 2,5 mm inbussleutel.
2 - Koppel de controller
Gereedschap
Als de batterij moet worden vervangen:
- 2,5 mm inbussleutel
- Een muntstuk
- CR2032 batterij
Koppelingsinstructies
- Zet uw aandrijfsysteem aan.
- Houd op de Automatic-interface de witte knop ongeveer 3 seconden ingedrukt totdat deze blauw begint te knipperen, wat aangeeft dat de interface in koppelingsmodus staat.

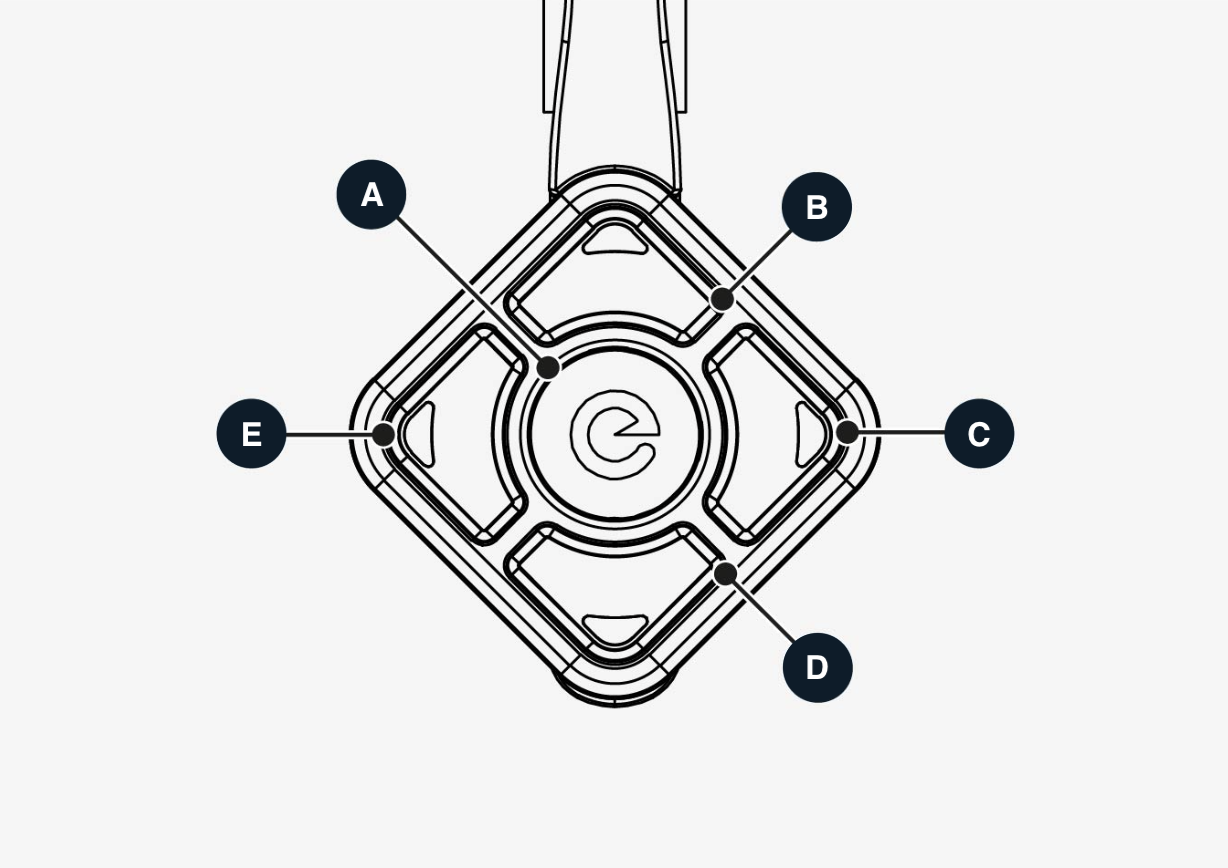

- Zet de controller aan en houd de aan/uit knop (A) ingedrukt totdat een blauwe LED begint te knipperen, wat aangeeft dat de controller in koppelingsmodus staat.
- Als de controller niet aan gaat en een batterij nodig heeft, gebruik dan een 2,5 mm inbussleutel en een muntstuk om toegang te krijgen tot de binnenkant en plaats een CR2032 batterij.
- De CliQ Plus zou nu moeten koppelen met de Automatic-interface.
- Wanneer de LED van de controller uitgaat, is deze gekoppeld.
- U kunt de verbinding ook bevestigen als er een witte LED verschijnt bij het indrukken van een van de cadansschakelknoppen (B)(C)(D)(E).
- Als de LED van de controller nog knippert, is deze niet verbonden en zoekt deze nog naar een verbinding.
Batterij
De CliQ Plus gebruikt een standaard CR2032 batterij. De batterij kan worden vervangen met een 2,5 mm inbussleutel en een muntstuk van €0,50.
