Bekijk hoe u de CliQ Pure-controller correct monteert.

Stapsgewijze instructies

We raden aan om aan de rechterkant van het stuur te monteren

De CliQ Pure-controller kan aan beide zijden van het stuur worden gemonteerd. Over het algemeen raden wij aan om aan de rechterkant te monteren.

1 - Monteer de controller

Gereedschap

• 3mm inbussleutel

Montage-instructies

Om de controller op het stuur te monteren:

1. Monteer het handvat – rechts of links – op het stuur volgens de instructies van de fabrikant.
2. Schuif de klem over het stuur.
3. Positioneer de controller zodat de knop gemakkelijk met de duim kan worden bereikt tijdens het rijden.
4. Draai deze vast met een 3mm inbussleutel tot 1,0-2,0 Nm.

2 - Configureer de controller

De knoppen van de CliQ Pure kunnen worden aangepast aan de voorkeur van de rijder:

Montage aan de linkerkant

Voor linkerhandige controller, met het Enviolo-logo naar links gericht:

• De omlaag-knop verhoogt het trapritme (makkelijker trappen): Druk ongeveer 2 seconden tegelijk op de onderste en middelste knop totdat het LED-lampje 2 seconden rood knippert.
• De omlaag-knop verlaagt het trapritme (zwaarder trappen): Druk ongeveer 2 seconden tegelijk op de bovenste en middelste knop totdat het status-LED-lampje 2 seconden groen knippert.

Montage aan de rechterkant

Voor rechterhandige controller, met het Enviolo-logo naar rechts gericht:

• De omlaag-knop verhoogt het trapritme (makkelijker trappen): Druk ongeveer 2 seconden tegelijk op de bovenste en middelste knop totdat het LED-lampje 2 seconden groen knippert.
• De omlaag-knop verlaagt het trapritme (zwaarder trappen): Druk ongeveer 2 seconden tegelijk op de onderste en middelste knop totdat het LED-lampje 2 seconden rood knippert.

3 - Koppel de controller

Koppelinstructies

1. Zet uw aandrijfsysteem aan.
2. Houd op de Automatic-interface de witte knop ongeveer 3 seconden ingedrukt totdat deze blauw begint te knipperen, wat aangeeft dat de interface in koppelmodus staat.

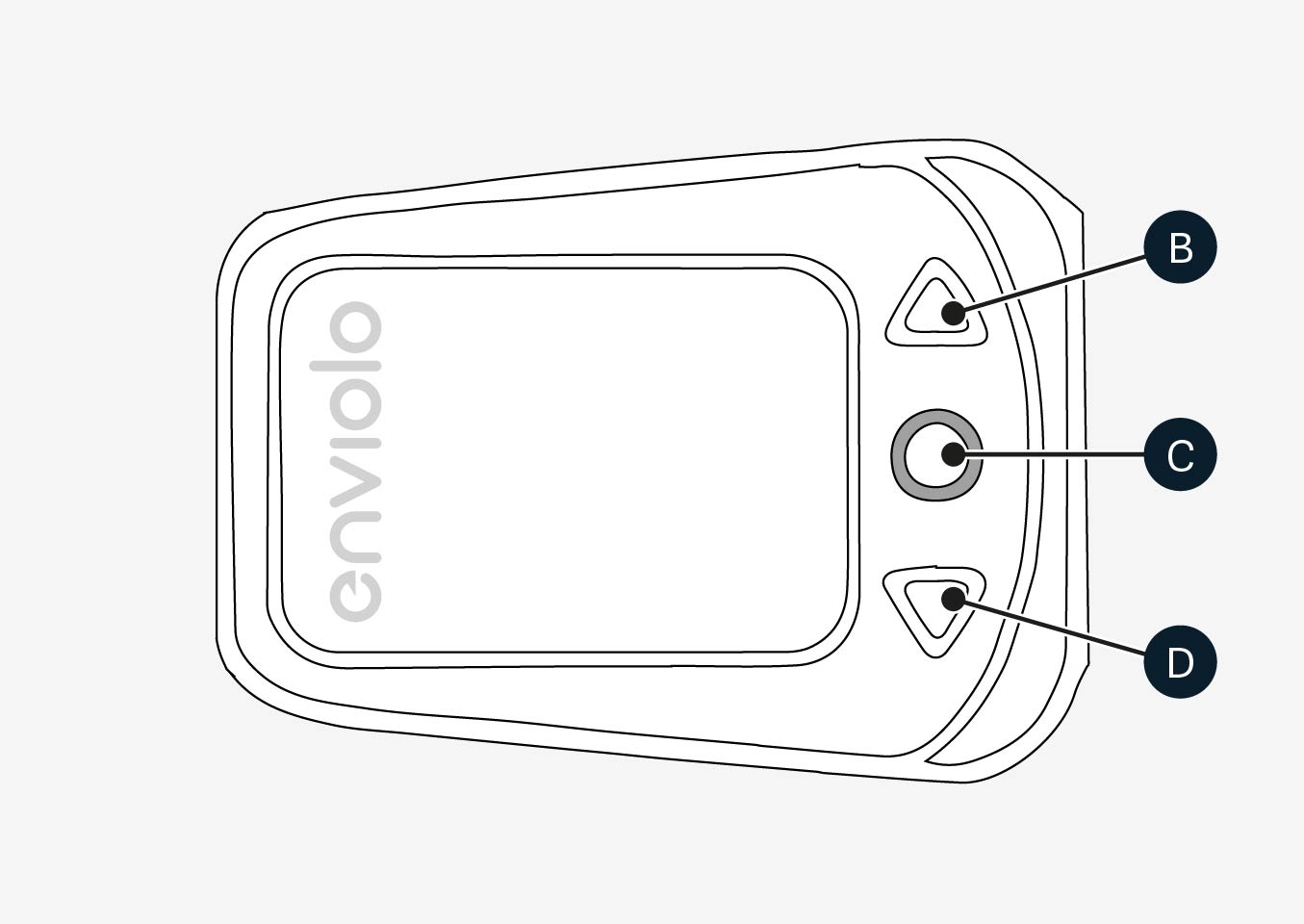

3. Zet de controller aan en houd de aan/uit-knop (C) ingedrukt totdat deze een rood-groen LED-lampje begint te knipperen, wat aangeeft dat de controller in koppelmodus staat.
   • Als de controller niet aangaat en een batterij nodig heeft, gebruik dan een muntje om een CR2032 te plaatsen.
4. De CliQ Plus zou nu moeten koppelen met de Automatic-interface.
   • Wanneer het LED-lampje van de controller alleen groen begint te knipperen, is deze gekoppeld.
   • Als het LED-lampje van de controller nog rood-groen knippert, is er geen verbinding en zoekt deze nog naar een verbinding.

Batterij

De CliQ Pure gebruikt een standaard CR2032-batterij. De batterij kan worden vervangen met een munt van €0,50.
