In dit artikel wordt uitgelegd hoe u de kabellengte correct instelt voor handmatige naafinterfaces zonder het enviolo-kabelgereedschap.
De lengte instellen met het Enviolo-kabelgereedschap is eenvoudiger
Met het Enviolo-kabelgereedschap is het veel eenvoudiger om de juiste kabellengte te verkrijgen. Raadpleeg voor instructies over het instellen van de juiste kabellengte met het enviolo-kabelgereedschap dit artikel.
Stapsgewijze instructies
Video
Gereedschap
- Kabelkniptang
- Inbussleutel van 2 mm
Montage-instructies
- Monteer de kabeluiteinden uitsluitend door aan de kabels aan het uiteinde van de behuizing te trekken. Draai de greep nooit wanneer de kabels niet zijn bevestigd, omdat ze in de kabelversteller kunnen vastlopen.

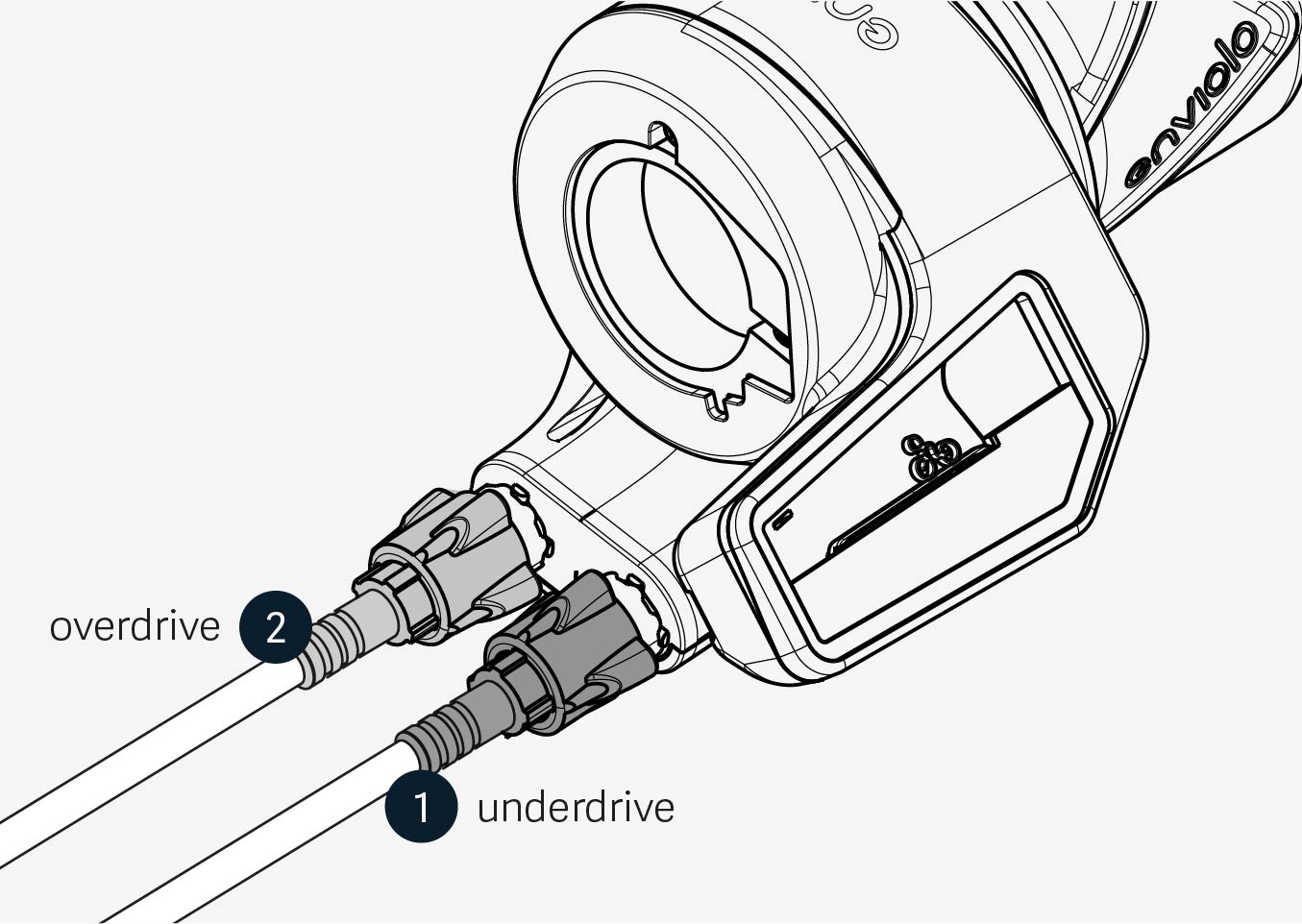

- Voer de schakelkabels door de juiste kabelbehuizing en zorg ervoor dat de behuizing volledig in de shifter zit.
- Draai beide kabelverstellers volledig rechtsom (naar binnen) om maximale montagespeling te creëren.
- Trek de underdrive-schakelkabel stevig bij de achteras totdat deze stopt en controleer of de schakelindicator volledig vlak komt te liggen (Twist Display) of dat de greep volledig linksom draait in de weergegeven richting (Twist-controllers), gezien vanaf de rechterzijde van de fiets.
- Voer de underdrive-schakelkabel door de underdrive-kabelstop en bevestig de underdrive-kabelstop op 120 mm terwijl u stevig aan de kabel trekt.
- Zorg ervoor dat de kabelbehuizing volledig in de kabelversteller zit.Gebruik een inbussleutel van 2 mm om de kabel vast te zetten en draai deze aan met 1,5-2,0 Nm.
- Knip de overtollige kabel zo kort mogelijk af, maximaal 2,0 mm vanaf het uiteinde van de underdrive-kabelstop.
- Trek de overdrive-schakelkabel stevig bij de handmatige naafinterface totdat deze stopt en controleer of de schakelindicator naar een steile heuvel gaat (Twist Display) of dat de greep volledig rechtsom draait in de weergegeven richting (Twist), gezien vanaf de rechterzijde van de fiets.
- Zorg ervoor dat de underdrive-schakelkabel en de underdrive-kabelstop vrij en onbelemmerd zijn.
- Voer de overdrive-schakelkabel door de overdrive-vergrendeling en bevestig de overdrive-vergrendeling op 114 mm terwijl u stevig aan de kabel trekt.
- Zorg ervoor dat de kabelbehuizing volledig in de shifter zit.
- Gebruik een inbussleutel van 2 mm om de kabel vast te zetten en draai deze aan met 1,5-2,0 Nm.
- Knip de kabel gelijk met de bevestiging van de kabelstop af en stop de resterende kabellengte in de overdrive-vergrendeling.
- Zorg ervoor dat de kabelbehuizing volledig in de controller zit.
Laatste stap
Als u alle bovenstaande stappen goed hebt uitgevoerd, zou de kabellengte nu correct moeten zijn ingesteld. U kunt de kabels nu aansluiten op de handmatige naafinterface.
