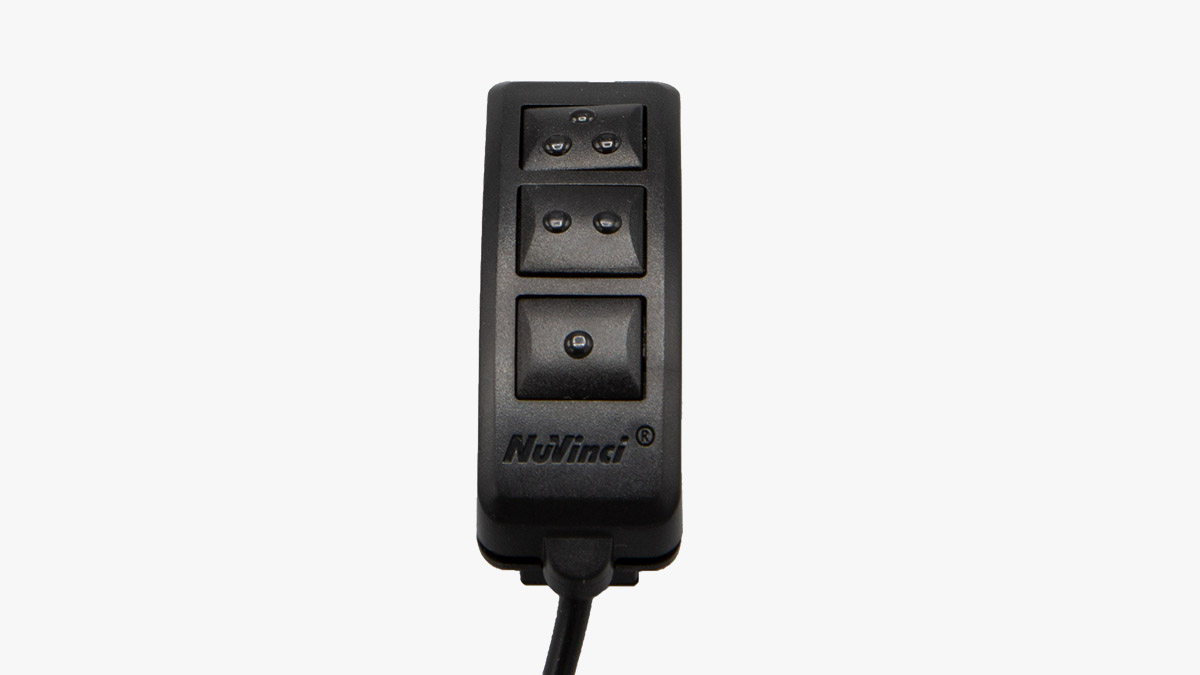

Dit artikel legt uit hoe u uw NuVinci H3-controller, ook bekend als 3-knoppencontroller, op de juiste manier monteert.

Video-instructies

Stapsgewijze instructies

Benodigde gereedschappen

• Geen gereedschap vereist

Montage-instructies

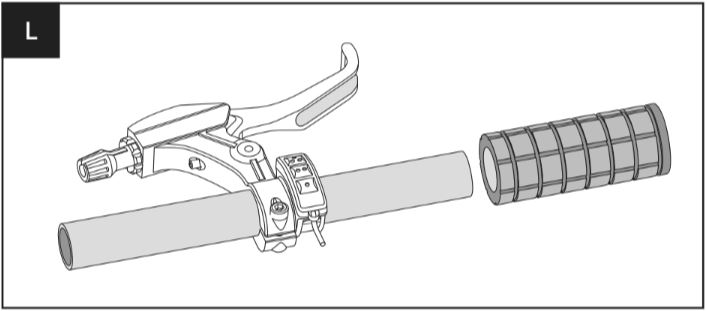

1. Kies aan welke kant u de H3-controller wilt monteren.
   • De H3-controller kan aan de rechter- of linkerkant van het stuur worden gemonteerd.
2. Plaats de rubberen basis rond het stuur, naast de handgreep.
   • Positioneer het zo dat de H3-knoppen zichtbaar zijn voor de rijder en dat de kabel onbelemmerd zal zijn.

3. Plaats de H3-controller op de rubberen basis.
4. Gebruik de meegeleverde rubberen O-ring om de montage te bevestigen.
5. Voltooi door de kabel door het frame te leiden en deze aan te sluiten op het hoofddraadharnas.

Let op

Zorg ervoor dat u de tie-wraps niet te strak aantrekt, anders loopt u het risico de kabel van de controller te beschadigen.

Klaar

Uw H3 3-knoppencontroller zou nu gemonteerd moeten zijn.
