Dit artikel legt uit hoe u uw NuVinci H8, ook bekend als Advanced Rider Controller (ARC) of grip shift, op de juiste manier monteert.
Video-instructies
Stapsgewijze instructies
Benodigde gereedschappen
- 3mm inbussleutel
Montage-instructies
- Monteer de rechter remhendel volgens de instructies van de fabrikant.

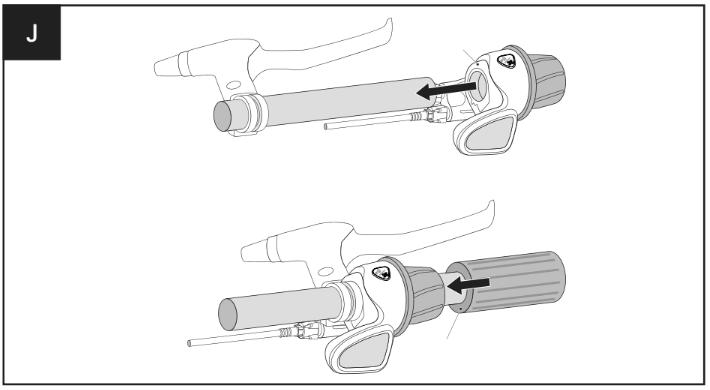

- Schuif de grip shifter op het stuur.
- Monteer de rechterhandgreep volgens de instructies van de fabrikant.

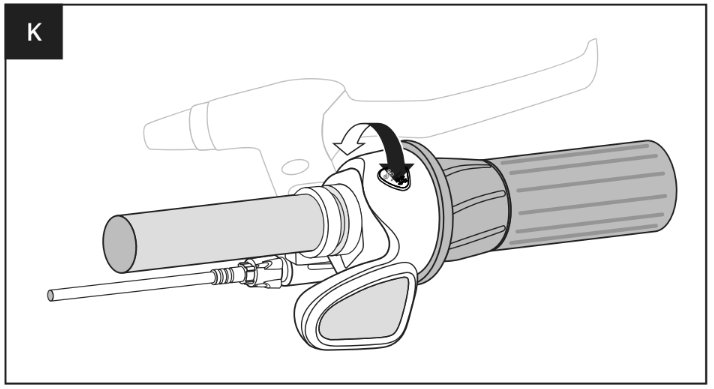

- Positioneer de controller zodanig dat het display zichtbaar is voor de rijder en de kabel onbelemmerd zal zijn.
- Draai de klembout vast op 2,0 - 2,5 Nm
- Voltooi door de kabel door het frame te leiden en deze aan te sluiten op het hoofddraadharnas.
Let op
Zorg ervoor dat u de tie-wraps niet te strak aantrekt, anders loopt u het risico de kabel van de controller te beschadigen.
Klaar
Uw NuVinci H8-controller zou nu gemonteerd moeten zijn.
