Dit artikel legt uit hoe je een juiste diagnose kunt stellen en hoe je het versnellingsbereik van je enviolo Heavy Duty (HD) en Extreme 135mm massieve naven kunt resetten naar volledige overdrive voor fietsen met de handmatige naafinterface.

Het volledige versnellingsbereik van zowel de Heavy Duty als de Extreme naven is 380%.

Kalibreren met AUTOMATiQ

Fietsen met een AUTOMATiQ interface kunnen eenvoudig worden gecorrigeerd met behulp van de kalibratiefunctie op de enviolo AUTOMATiQ App.

Versnellingsbereik

Het bereik van de versnelling verschilt per type naaf, hieronder vind je een overzicht.

• Urban - 256%
• City - 310%
• Trekking - 380%
• Heavy Duty - 380%
• Extreme - 380%
• Extreme Gearbox - 380%

Video-instructies

Stapsgewijze instructies

Als er geen bankschroef beschikbaar is

Deze handleiding vereist het gebruik van een bankschroef. Maar als een bankschroef niet beschikbaar is, is het corrigeren naar volledige overdrive nog steeds mogelijk met behulp van het fietsframe. Draai, met de naaf op het fietsframe, alleen de linker niet-meedraaiende ring en asmoer vast om de rotatie van de handmatige naafinterface tijdens de correctie mogelijk te maken.

1 - Demonteer de interface

Tools

• Kleine platte schroevendraaier
• Momentsleutel met een 17mm dop
• Bankschroef

 Instructies voor demontage

1. Zet de naaf tijdens montage op de fiets zo ver mogelijk in overdrive (H)..
2. Verwijder het achterwiel van de fiets.

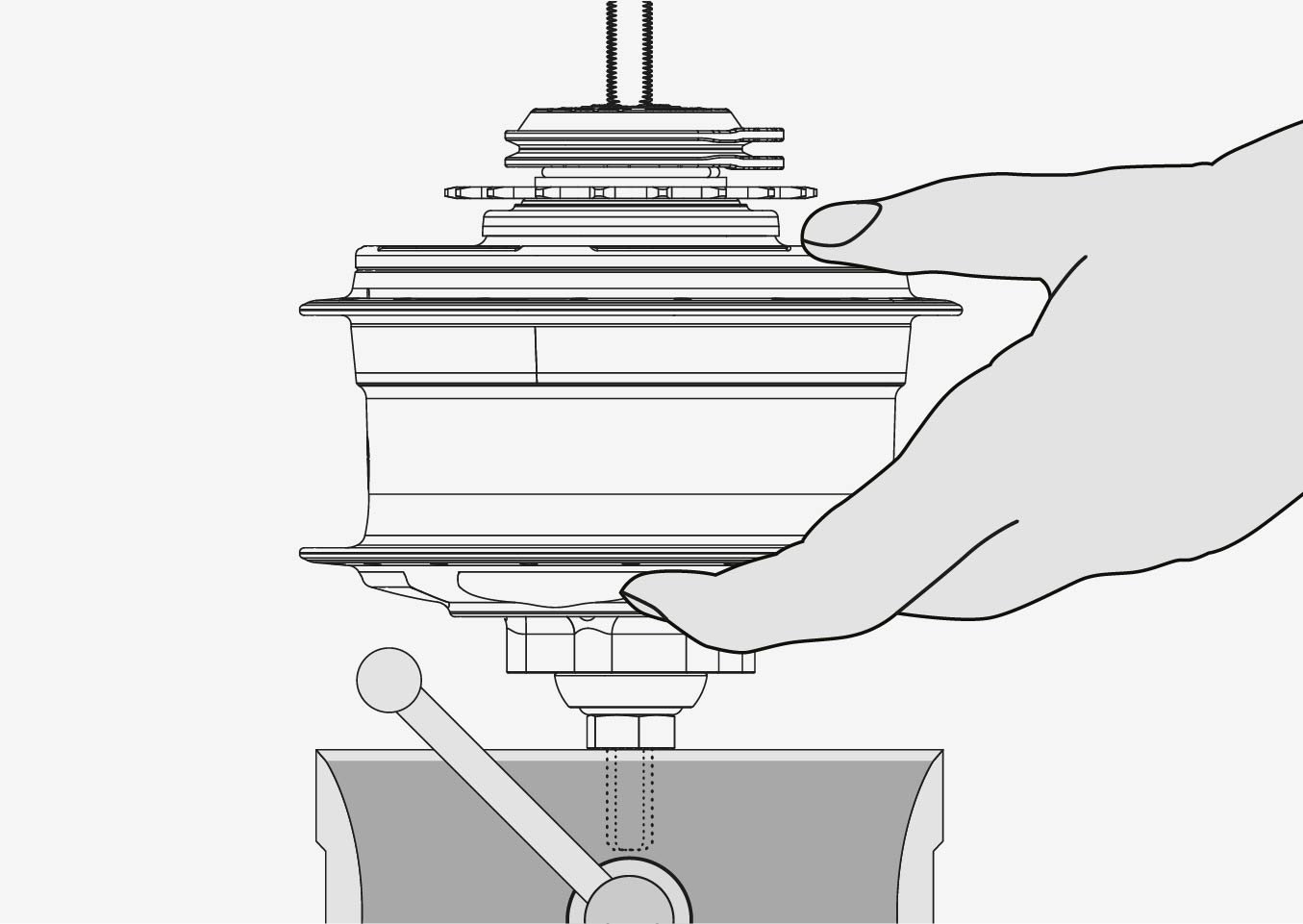

3. Monteer het wiel op een bankschroef en klem het vast op de vlakke kant van de linkeras.

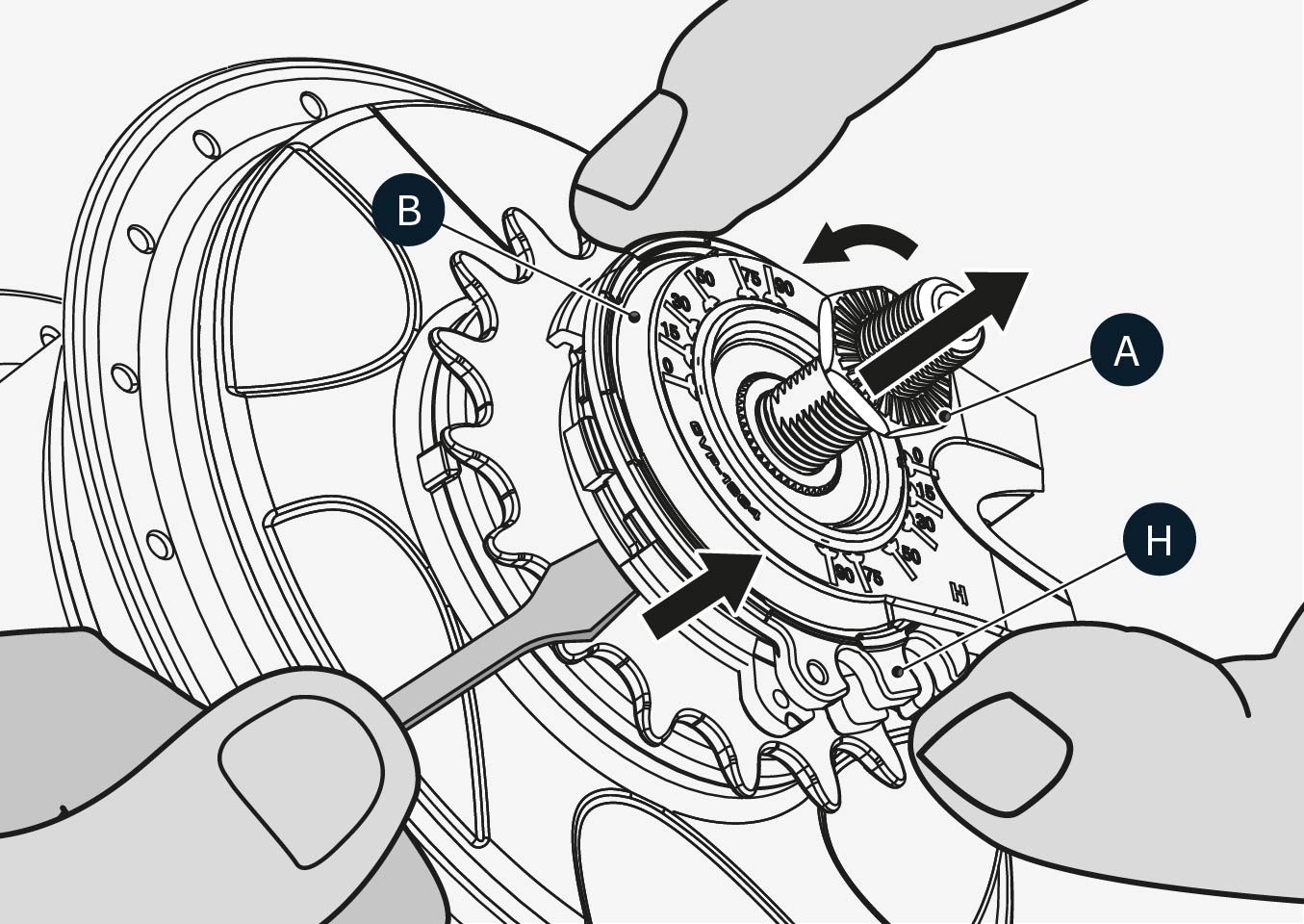

4. Verwijder de 17mm moer (A) waarmee de interface is bevestigd.
5. Verwijder de handmatige interface (B).
   • Til van onderaf voorzichtig met de kleine platte schroevendraaier.

2 - Instructies voor diagnose

Diagnostische

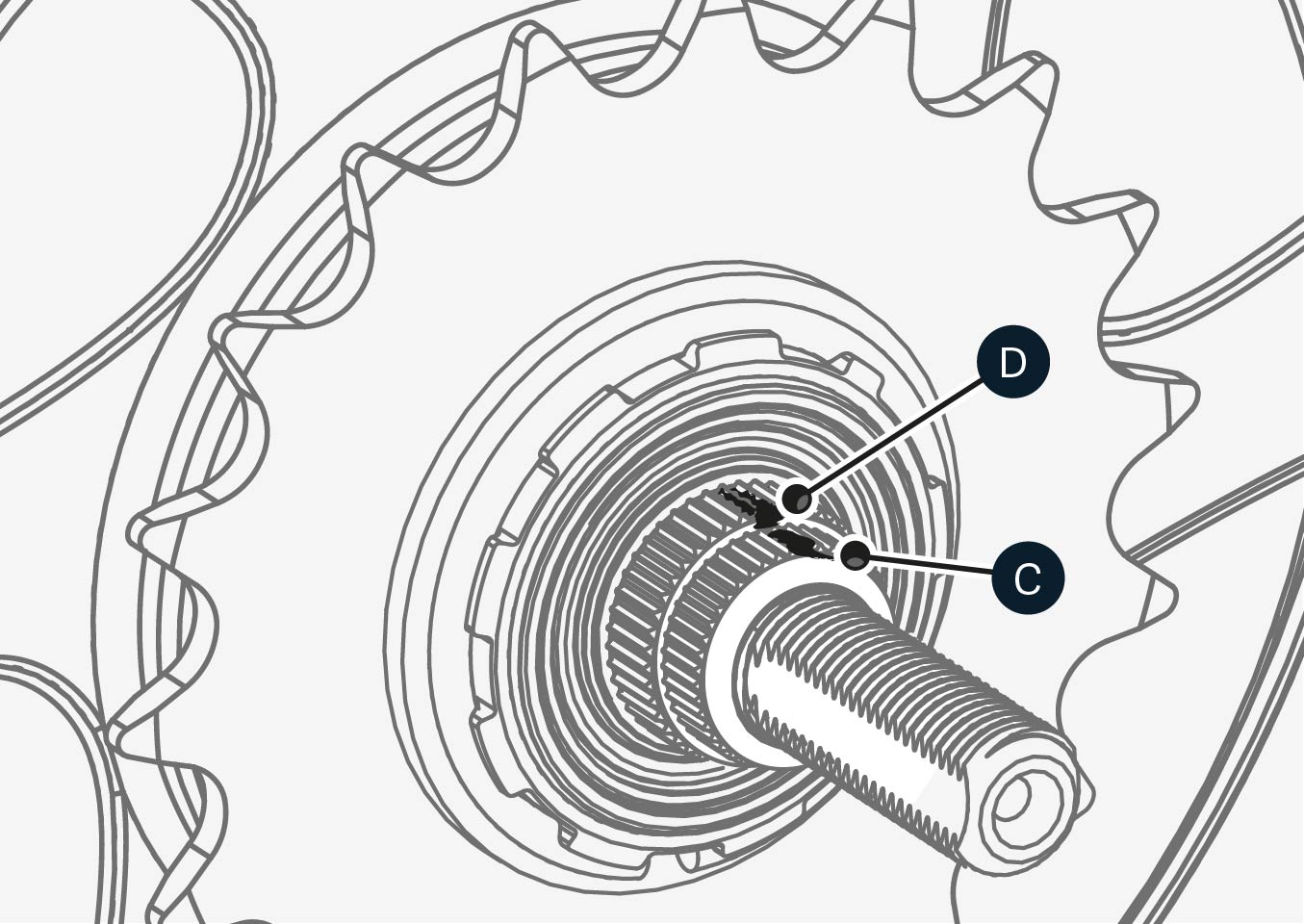

Inspecteer de markeringen op de naaf (D) en de spline (C):

• Als de markeringen van de asmoer (C) en de schakelaandrijving (D) niet met elkaar zijn uitgelijnd, moet de naaf opnieuw worden ingesteld op volledige overdrive.
• Als de markeringen niet zichtbaar zijn, ga dan door naar de volgende stap om de overdrive weer in te stellen.

3 - Reset volledig naar overdrive met handmatige interface

Video

135mm solid axle

148mm modular axle

Benodigdheden

• Bankschoef

Instructies

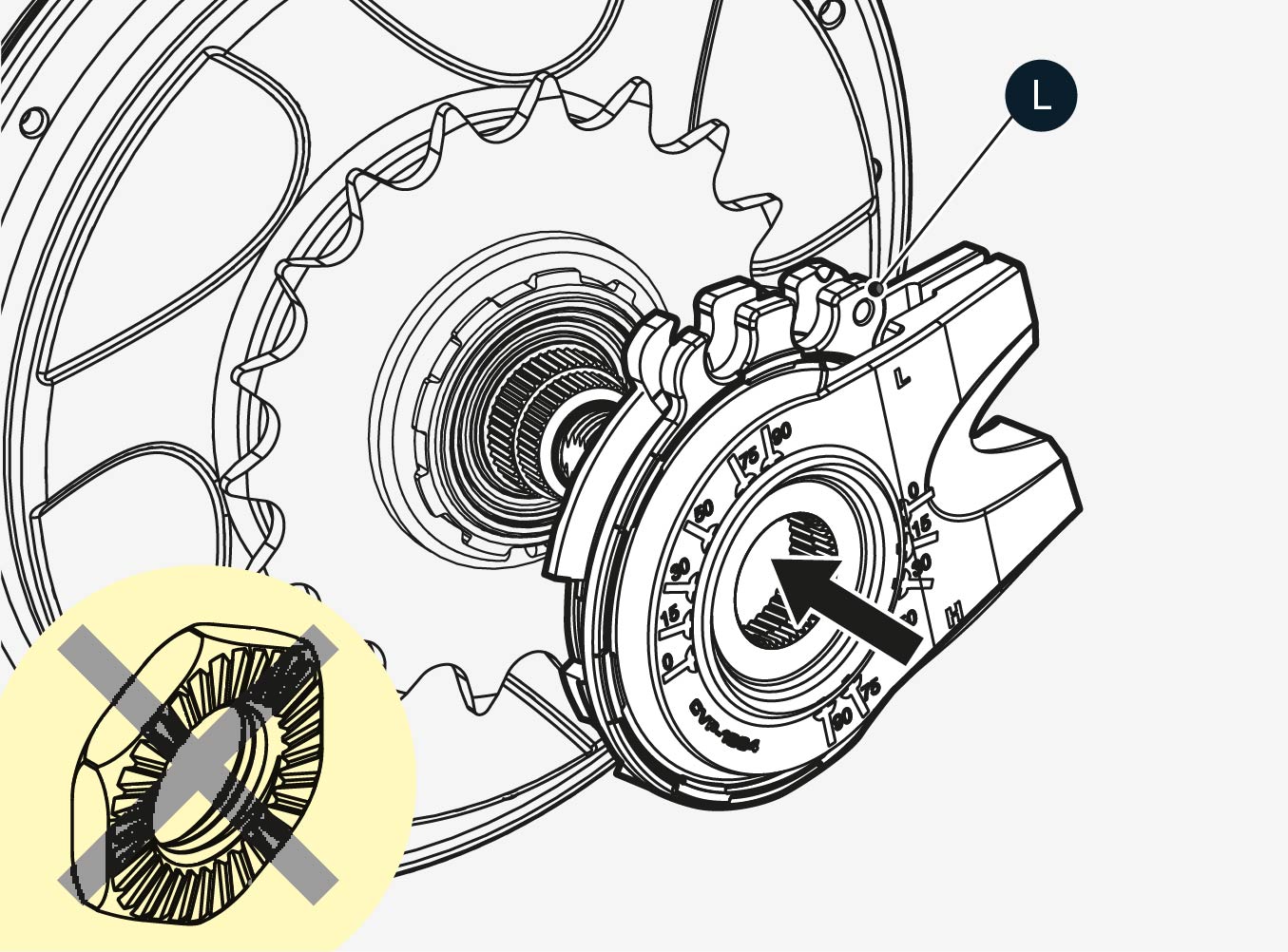

De handmatige interface wordt gebruikt om de naaf in de volgende stappen in de overdrive te zetten:

1. Stel de handmatige interface in op de volledige underdrive stand (L).
   • Merk op dat dit het tegenovergestelde is van een normale installatie.
2. Installeer de handmatige interface.
   • Hoek van de interface maakt niet uit.
3. Laat de rechtermoer zitten.
4. Plaats de naaf in een bankschroef en klem daarbij de asvlakken aan de linkerkant vast.
   • Als er geen bankschroef beschikbaar is, monteer deze dan in plaats daarvan in het fietsframe en draai alleen de linker niet-meedraaiende ring en asmoer vast om rotatie van de interface van de naaf mogelijk te maken.

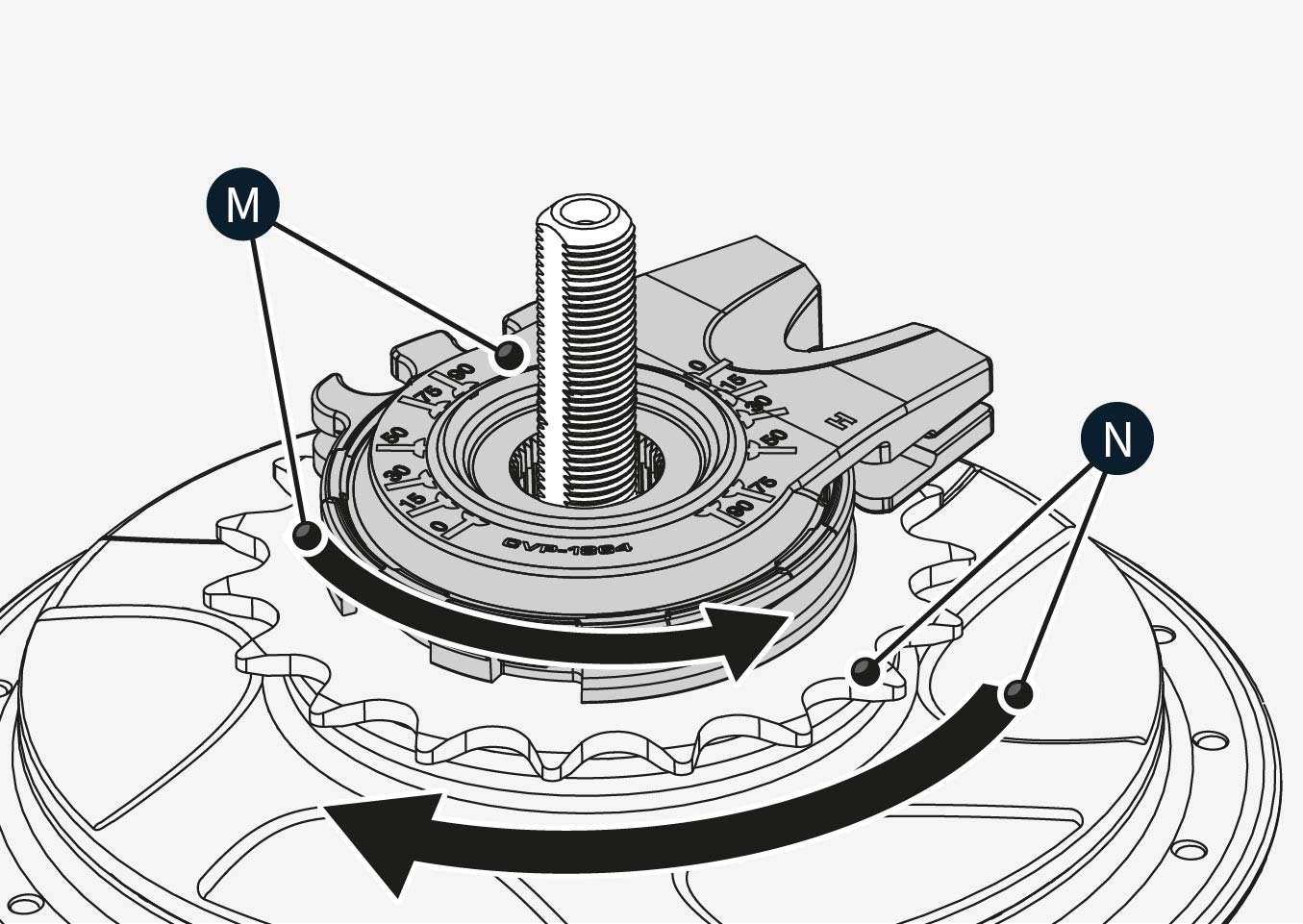

5. Terwijl je de naaf met de wijzers van de klok meedraait met het tandwiel (N), draai je de handmatige interface (M) linksom in de richting van de volledige overdrivestand (H) totdat je een stevige stop voelt.
6. Herhaal deze rotatie 2-3 keer door de naaf rechtsom te draaien met het tandwiel en de handmatige interface heen en weer te draaien.
7. Wanneer de overdrive volledig is, verwijder je de handmatige interface die in de maximale stand (H) staat.
8. Herhaal de diagnose-instructies om te controleren of de markering op de asmoer (C) en de schakelaandrijving (D) nu zijn uitgelijnd (mits deze nog zichtbaar zijn).

De naaf is gereset

Als je alle stap hierboven hebt gevolgd is de naaf volledig gereset naar overdrive. Je kan nu de interface nu opnieuw installeren op de naaf.
