Aanpassingen ten opzichte van 2023 naven

De naaf heeft een geüpdatete behuizing, waarmee de spaak flenzen voor alle enviolo naven symmetrisch zijn, dus linker en rechter spaaklengte is altijd gelijk voor alle nieuwe naven.

Tevens is er een vernieuwd freewheel ontwikkeld dat het tandwiel voortaan vast zet met een lockring.

What’s in the box?

Wanneer je een naaf besteld, bijvoorbeeld de CVP-TR-36-DC-OE-1, dan ontvang je enkel de naaf. Hier hoort enige hardware bij.

Hardware

Vanwege de nieuwe bevestiging, is er een nieuwe lockring nodig om het tandwiel te bevestigen: HW-LCK-RING-OE

Wanneer je een complete hardware kit wil bestellen voor de nieuwe naaf in 135mm inbouwbreedte met de standaard as, dan kun je ook kiezen voor deze kit: CVP-STDH-LCK-KIT. Voor de Extreme is dit: CVP-STDH-12-LCK-KIT

Voor de nieuwe vrijloop met lockring is ook een nieuwe Automatiq ISS-magneetring beschikbaar: AUT-ISS-LCK-OE

Tandwiel compatibiliteit

Wanneer je een nieuwe naaf met het nieuwe vrijloop met schroefdraad besteld, past iedere standaard 9-spline chain sprocket in 1/8” van 17T - 22T en 3/32” van 16T - 22T.

Het nieuwe freewheel met lockring is niet compatibel met de Gates Surefit VMN sprockets. Gates produceert nieuwe 9-spline sprockets met de correcte belt line spacing, deze hebben de benaming “E9”. De volgende uitvoeringen zijn beschikbaar.

• CDX:

  • 22 Tands   XF1122E9MN

  • 24 Tands  XF1124E9MN

  • 26 Tands  XF1126E9MN

• CDC:

  • 22 Tands CF1122E9SE

  • 24 Tands CF1124E9SE

  • 26 Tands CF1126E9SE

Montage

Alle toepasbare tandwielen dienen gemonteerd te worden zonder spacers, dit om de juiste chain line of belt line te garanderen. De nieuwe lockring dient gemonteerd te worden met een aanhaalmoment van 35Nm - 45Nm. Hiervoor zijn diverse tools in de markt verkrijgbaar, de interface maatvoering is 41mm met 16 pinnen. Enviolo heeft een tool beschikbaar op de webshop, daarnaast zijn onderstaande tools compatibel met de enviolo lockring.

BBB BTL-199 - Parktool LRT-4 - Icetoolz wrench - Icetoolz 274 -  Shimano TL-FC41 -  Unior

Voor de demontage van een tandwiel dient een kettingzweep gebruikt te worden die compatibel is met de maat van het tandwiel. Voor Gates tandwielen bestaat een belt zweep; Gates Strap Wrench

Loslopen Tandwiel borgring

Er zijn een aantal gevallen bekend waar na verloop van tijd de borgring losgelopen is. Dit veroorzaakt speling op het tandwiel en ongewenste effecten.

In het geval je dit bemerkt, let dan bij de assemblage extra goed op de volgende 4 punten:

• Monteer de borgring in de correct orientatie, met de tekst naar buiten.
• De ring heeft een voorgeschreven aanhaalmoment van 35-45Nm
• Controleer de passing van het tandwiel, er mag niet teveel speling op zitten.

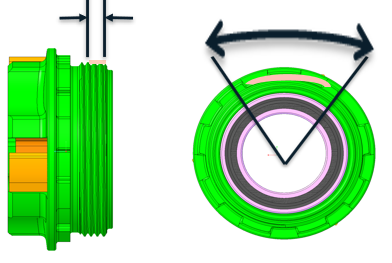

• Als aanvullende maatregel adviseren we in zulke gevallen de toepassing van een druppel Loctite 243 op ~45° van de eerste 2 ronden van het draad van de body voor nog betere fixatie van de borgring.

Freewheel compatibiliteit

De twee vrijlopen zijn ook uitwisselbaar. Je kan een CY 2024 naaf uitvoeren met een snapring, vrijloop van de vorige generatie. Tevens kan een lockring freewheel in een naaf van de vorige generatie gemonteerd worden. Volg hiervoor deze instructie: enviolo freewheel maintenance
